Rossmax SA210 - Håndholdt pulsoksymeter - bruksanvisning

Introduksjon

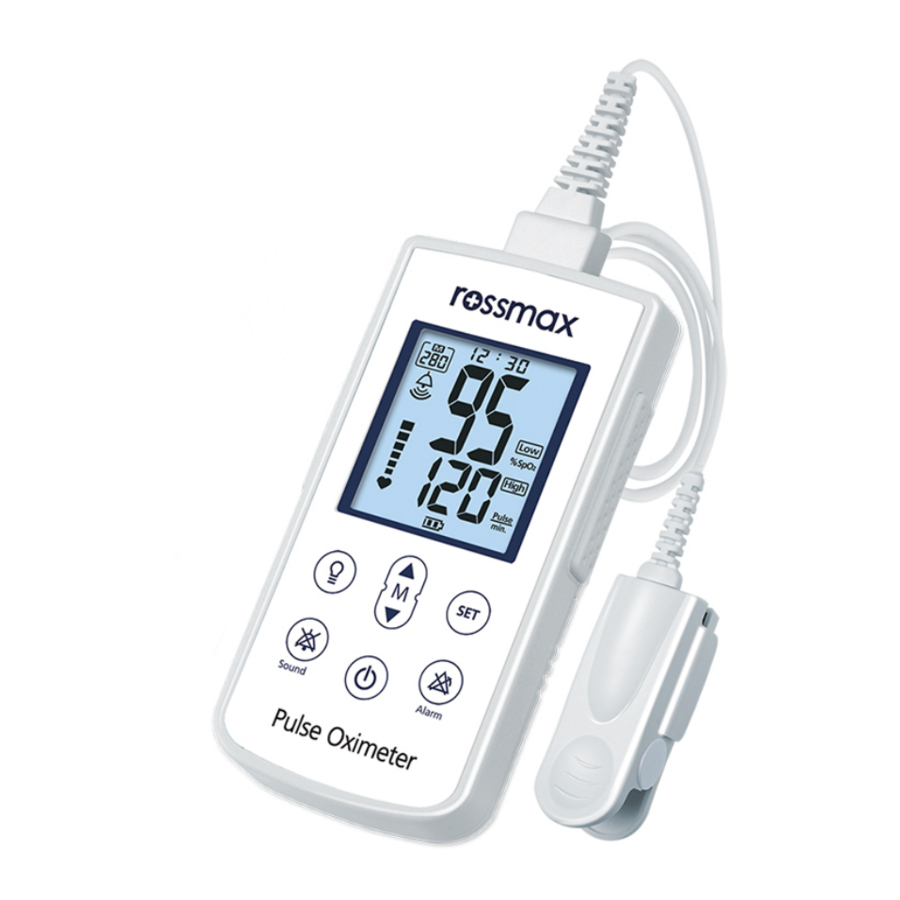

Rossmax håndholdt pulsoksymeter brukes til å måle oksygenmetningen i blodet (SpO2) og pulsfrekvensen, samt til å utstede umiddelbare advarsler. Det er en ikke-invasiv enhet beregnet for stikkprøvekontroll av voksne, barn og spedbarn med tilhørende sonde påført hjemme, på sykehus og klinikker. Sonden inneholder en dobbel lyskilde og en fotodetektor.

Se de medfølgende dokumentene. Les denne bruksanvisningen nøye før bruk. Sørg for å oppbevare denne bruksanvisningen.

Navn/funksjoner for hver del

Nr.	Element	Formål
1	Pulsstyrke
2	Sondeikon
3	LCD-bakgrunnsbelysningsknapp	For lys på/av
4	Lydknapp	For hjerteslaglyd høyt volum lavere volum stille
5	Tid	Viser tiden
6	SpO2 %SpO2 ikon	Høy SpO2 Lav SpO2
7	Pulsfrekvens	Høy pulsfrekvens Lav pulsfrekvens
8	OPP/NED-knapp	For å justere/vise alle innstillinger/minne minneikon
9	Sett-knapp	For å vise/justere standardinnstilling
10	Varslingsknapp	Varsling av / Varsling pause
11	Strømknapp	Slå på/av
12	Batterirom	For å installere eller bytte batterier Full batterier tom for batterier
13		det er for dataoverføring.

Batteriinstallasjon

1. Bruk tommelen til å skyve batteridekselet ut.
2. Sett inn eller bytt 4 "AA"-batterier i henhold til (+/-) polariteten.

Må byttes ut når batteriikonet " " blinker på skjermen/mens du trykker på funksjonsknappen og ingenting vises på skjermen.

Batterier kan lekke eller eksplodere hvis de brukes eller kastes feil. Fjern batteriene hvis enheten skal lagres over lengre tid. Ikke bruk forskjellige typer eller merker av batterier samtidig.

Sondekobling

Rossmax PA100/PC100 eller kompatibel sonde brukes. (Installer forsiktig.)

Det kan skade enhetens effektivitet hvis den ikke brukes med en Rossmax-kompatibel sonde.

Hvordan måle

1. Trykk på Strøm på-knappen (Power On button) i 1 sekund, når enheten aktiveres, vil pipesignalet vare i 2 sekunder.
   Merk: Etter at enheten er aktivert, vil programvareversjonen dukke opp direkte. For første SA210 Alle symboler tid aktiveres, vil den hoppe direkte til tidsinnstilling. (Se innstillingsinstruksjon.)
2. Informasjon om programvareversjon vises; sett en finger inn i sonden, neglsiden opp, SA210 Alle symboler for selvtest.
   Merknader: Enheten slår seg av automatisk etter 1 minutt på tomgang med to pipesignaler.
3. Pulsstyrken viser " ", pulsoksymeteret begynner sin måling.
   Merknader: Hjerteslaget høres gjennom summeren. Hvis du trenger å gå i stillemodus, trykk på lydknappen (sound button) og LCD-skjermen vil ha lydikonet vist. Hvis du trenger hjerteslaglyden, trykk på lydknappen for å avslutte.
4. Dine SpO2- og pulsfrekvensverdier vises på skjermen etter noen sekunder.

Merknader:

1. Ikke fjern fingeren før målingen er fullført.
2. Eventuelle andre problemer eller ukjente ikoner, se feilsøking.

Forhåndsvis standardinnstilling

1. Trykk på knappen i 1 sekund for å forhåndsvise standardinnstillingsverdien.
2. Trykk for å gå ut av forhåndsvisningsmodus eller vent i 3 sekunder automatisk.

Hvordan endre standardinnstilling

Trykk på knappen i 2 sekunder for å gå inn i oppsettmodus og endre standardinnstillingen. For å hoppe til neste innstilling, trykk på etter fullføring. For å avslutte, trykk på eller vent i 10 sekunder.

SPO2-modus

• For å sette opp maksimal SpO2-rate, trykk på for å gå inn, og det viser som bilde og trykk på knappen for justering. For å sette opp minimum SpO2-rate, trykk på , og det viser som bilde og samme som maksinnstilling.

Pulsfrekvensmodus

• For å sette opp maksimal pulsfrekvens, trykk på for å gå inn, og det viser som bilde og trykk på knappen for justering. For å sette opp minimum pulsfrekvens, trykk på , og det viser som bilde og samme som maksinnstilling.


Minneintervallmodus

1. Valgfritt for SA210: 5 / 10 / 30 / 60 minutter.
2. Mens minnemodus er på, vil minneintervallmodus vises på skjermen. For å endre standardinnstillingen, trykk på for å endre (5)-(10)-(30)-(60) eller (60)- (30)-(10)-(5) minutter.

Lydvolumkontroll

• For kontroll av lydvolum, for høyt volum, for lavere volum. For å endre lydvolumet, trykk på for å endre --> .

Tidsinnstilling

• For å sette opp tiden, starter det fra år som bilde, og trykk på for å justere. Følg samme frekvens for måned, dato, time til minutter.

Trykk på eller vent i 10 sekunder for å avslutte, vil oppsettverdien bli reservert. Vennligst sjekk innstillingsverdien før bruk.

Minne lesing og sletting

Gå inn i minnemodus med eller for å lese SpO2 og pulsfrekvens i minnemodus.

Merk: Når du går inn i minnelesemodus, vil vises på skjermen.

Trykk på i to sekunder under minnelesemodus, vil den gå inn i minneslettingsmodus. Skjermen viser og betyr å ikke slette noen data, mens skjermen medog, betyr det å slette data.

De slettede dataene kan ikke gjenopprettes.

Lydsignaler

Nr.	Navn	LCD-skjerm	Lyd	Kontroll
1	Slå på	Alle symboler programvareversjon start måling	Pip i 2 sekunder	Trykk på i 1 sekund
2	Pulssøk	Ikonet blinker	X	X
3	Maks./Min SpO2 og pulsfrekvensvarsel	ellerog gult bakgrunnslys blinker	Pip-pip høres gjentatte ganger	Standard
			Demp for midlertidig, vil pip-pip høres etter to minutter.	modus
			Demp før avslåing	modus
4	Sondefeilvarsel	vises på skjermen og gult baklys blinker	Pip-pip høres gjentatte ganger	X
5	Lavt batterivarsel	vises på skjermen og gult bakgrunnslys blinker.	Pip-pip-pip høres gjentatte ganger i 1 minutt og slås av/	x
6	Automatisk av	X	Pip-pip høres og deretter slås av	Etter at pulsen er umulig å oppdage i ca. 1 minutt.
7	Umulig å måle	Blodmetning og pulsfrekvens vises (- -) og gult bakgrunnslys blinker.	Pip-pip høres gjentatte ganger.	X
8	Dataoppdateringsperiode	Mindre enn 2 sekunder.	X	X
9	Forsinkelse av varslingstilstand	Mindre enn 8 sekunder for SpO2. Mindre enn 16 sekunder for pulsfrekvens.	X	X
10	Forsinkelse av varslingssignal	Mindre enn 1 sekund for SpO2 og pulsfrekvens	X	X

Spesifikasjon

Feilsøking

Symptomer	Sjekkpunkter	Korrigeringer
SpO2 eller pulsfrekvens kan ikke vises	Ikonet "- -" vises på skjermen	Plasser fingeren riktig og prøv igjen
	Dette ikonet vises på skjermen, noe som betyr sondefeil	Forsikre deg om at "Rossmax"-sonden er koblet riktig til enheten.
	Fingeren er ikke plassert riktig	Plasser fingeren riktig og prøv igjen
SpO2 eller pulsfrekvens vises ikke stabilt	Fingeren rister eller kroppen beveger seg	Hold kroppen i ro
	Fingeren er ikke plassert riktig	Plasser fingeren riktig og prøv igjen
Ingen skjerm når bunnen trykkes	Batteriene er tomme	Bytt ut med nye batterier
	Batteriene er satt inn feil	Sett inn batteriene på nytt
Skjermen forsvinner plutselig	Enheten slås automatisk av når den ikke får signal	Normalt
	Lavt batterinivå	Bytt ut med nye batterier

Merk: Hvis enheten ikke fungerer, returner den til forhandleren din. Under ingen omstendigheter bør du demontere og reparere enheten selv.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
