Behringer XENYX QX1204USB/Q1204USB - Hurtigstartguide for bussmikser

Viktige sikkerhetsinstruksjoner

FARE FOR ELEKTRISK STØT!
MÅ IKKE ÅPNES!

Terminaler merket med dette symbolet fører elektrisk strøm av tilstrekkelig styrke til å utgjøre en risiko for elektrisk støt.
Bruk kun profesjonelle høyttalerkabler av høy kvalitet med ¼" TS eller vridningslåseplugger forhåndsinstallert. All annen installasjon eller modifikasjon skal kun utføres av kvalifisert personell.

Dette symbolet, uansett hvor det vises, varsler deg om tilstedeværelsen av uisolert farlig spenning inne i kabinettet - spenning som kan være tilstrekkelig til å utgjøre en risiko for støt.

Dette symbolet, uansett hvor det vises, varsler deg om viktige bruks- og vedlikeholdsinstruksjoner i den medfølgende litteraturen. Vennligst les manualen.

For å redusere risikoen for elektrisk støt, ikke fjern toppdekselet (eller bakre seksjon). Ingen deler inni som brukeren kan reparere. Overlat service til kvalifisert personell.

For å redusere risikoen for brann eller elektrisk støt, ikke utsett dette apparatet for regn og fuktighet. Apparatet skal ikke utsettes for dryppende eller sprutende væsker, og ingen gjenstander fylt med væsker, som vaser, skal plasseres på apparatet.

Disse serviceinstruksjonene er kun for bruk av kvalifisert servicepersonell. For å redusere risikoen for elektrisk støt, ikke utfør annen service enn det som er beskrevet i bruksanvisningen. Reparasjoner må utføres av kvalifisert servicepersonell.

1. Les disse instruksjonene.
2. Oppbevar disse instruksjonene.
3. Følg alle advarsler.
4. Følg alle instruksjonene.
5. Ikke bruk dette apparatet i nærheten av vann.
6. Rengjør kun med tørr klut.
7. Ikke blokker noen ventilasjonsåpninger. Installer i samsvar med produsentens instruksjoner.
8. Ikke installer i nærheten av varmekilder som radiatorer, varmluftsregister, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
9. Ikke omgå sikkerhetsformålet med den polariserte eller jordede pluggen. En polarisert plugg har to blader med en bredere enn den andre. En jordet plugg har to blader og en tredje jordingsstift. Det brede bladet eller den tredje stiften er for din sikkerhet. Hvis den medfølgende pluggen ikke passer inn i stikkontakten din, kontakt en elektriker for å bytte ut den utdaterte stikkontakten.
10. Beskytt strømledningen mot å bli tråkket på eller klemt, spesielt ved plugger, praktiske stikkontakter og punktet der de kommer ut av apparatet.
11. Bruk kun tilbehør/utstyr som er spesifisert av produsenten.
12. Bruk kun med vognen, stativet, tripod, braketten eller bordet som er spesifisert av produsenten, eller solgt sammen med apparatet. Når en vogn brukes, vær forsiktig når du flytter vognen/apparatkombinasjonen for å unngå skade fra velt.

13. Koble fra dette apparatet under tordenvær eller når det ikke brukes over lengre tid.
14. Overlat all service til kvalifisert servicepersonell. Service er nødvendig når apparatet er skadet på noen måte, for eksempel strømledningen eller pluggen er skadet, væske er sølt eller gjenstander har falt inn i apparatet, apparatet har blitt utsatt for regn eller fuktighet, ikke fungerer normalt eller har blitt mistet.
15. Apparatet skal kobles til en STIKKONTAKT med en beskyttende jordingsforbindelse.
16. Der NETTPLUGGEN eller en apparatkobling brukes som frakoblingsenhet, skal frakoblingsenheten være lett å betjene.

JURIDISK ANSVARSFRASKRIVELSE

TEKNISKE SPESIFIKASJONER OG UTSEENDE KAN ENDRES UTEN VARSEL, OG NØYAKTIGHET GARANTERES IKKE. BEHRINGER, KLARK TEKNIK, MIDAS, BUGERA OG TURBOSOUND ER EN DEL AV MUSIC GROUP (MUSIC-GROUP.COM). ALLE VAREMERKER TILHØRER SINE RESPEKTIVE EIERE. MUSIC GROUP PÅTAR SEG INTET ANSVAR FOR TAP SOM KAN PÅFØRES AV ENHVER PERSON SOM STOLER HELT ELLER DELVIS PÅ ENHVER BESKRIVELSE, FOTOGRAFI ELLER UTTALELSE SOM FINNES HER. FARGER OG SPESIFIKASJONER KAN AVVIKE FRA FAKTISK PRODUKT. MUSIC GROUP-PRODUKTER SELGES KUN GJENNOM AUTORISERTE FULLFILLERS OG FORHANDLERE. FULLFILLERS OG FORHANDLERE ER IKKE AGENTER FOR MUSIC GROUP OG HAR ABSOLUTT INGEN MYNDIGHET TIL Å BINDE MUSIC GROUP VED NOEN UTTRYKKELIG ELLER UNDERFORSTÅTT FORPLIKTELSE ELLER REPRESENTASJON. DENNE MANUALEN ER OPPHAVSRETTBESKYTTET. INGEN DEL AV DENNE MANUALEN KAN REPRODUSERES ELLER OVERFØRES I NOEN FORM ELLER PÅ NOEN MÅTE, ELEKTRONISK ELLER MEKANISK, INKLUDERT FOTOKOPIERING OG OPPTAK AV NOE SLAG, FOR NOE FORMÅL, UTEN UTTRYKKELIG SKRIFTLIG TILLATELSE FRA MUSIC GROUP IP LTD.

ALLE RETTIGHETER FORBEHOLDT.
© 2013 MUSIC Group IP Ltd.
Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, British Virgin Islands

BEGRENSET GARANTI

For gjeldende garantivilkår og betingelser og tilleggsinformasjon angående MUSIC Groups begrensede garanti, vennligst se fullstendige detaljer online på www.music-group.com/warranty.

XENYX QX1204USB/Q1204USB Tilkobling

Trinn 1: Tilkobling

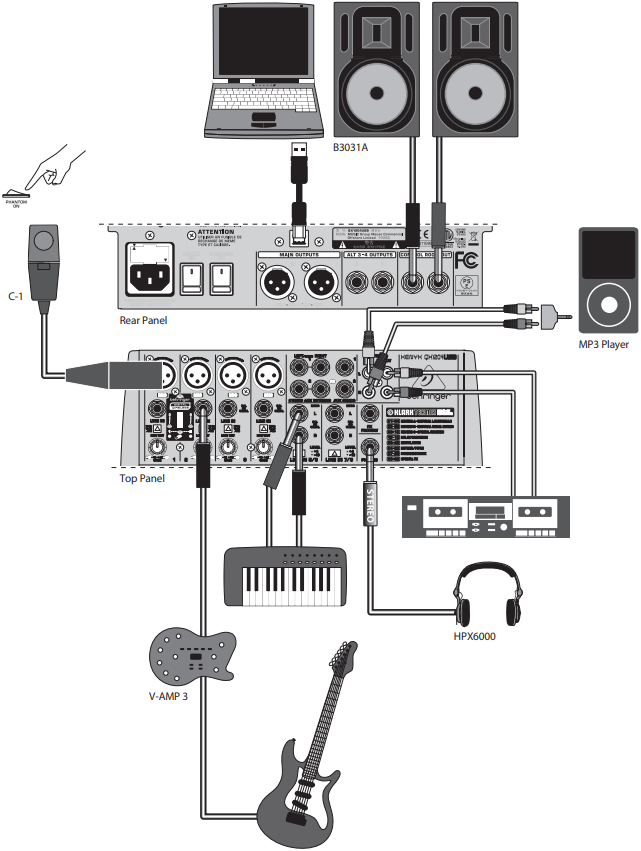

Prosjektstudio

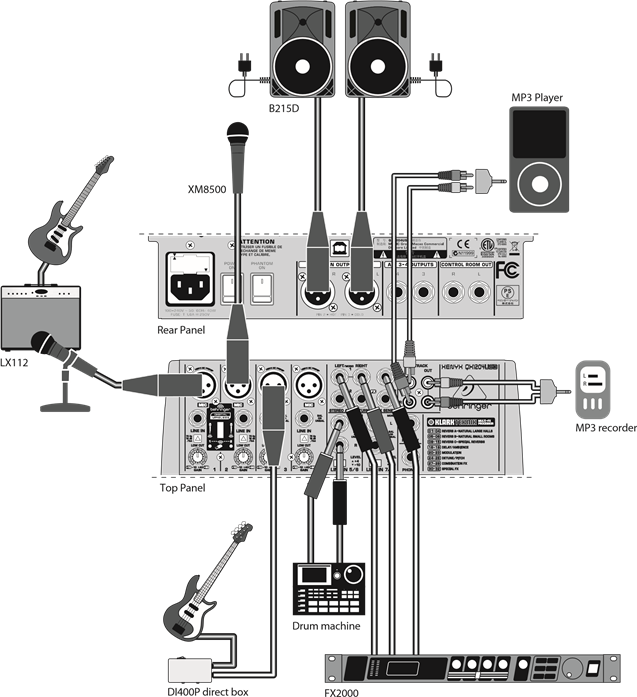

Band eller liten kirke med effekter

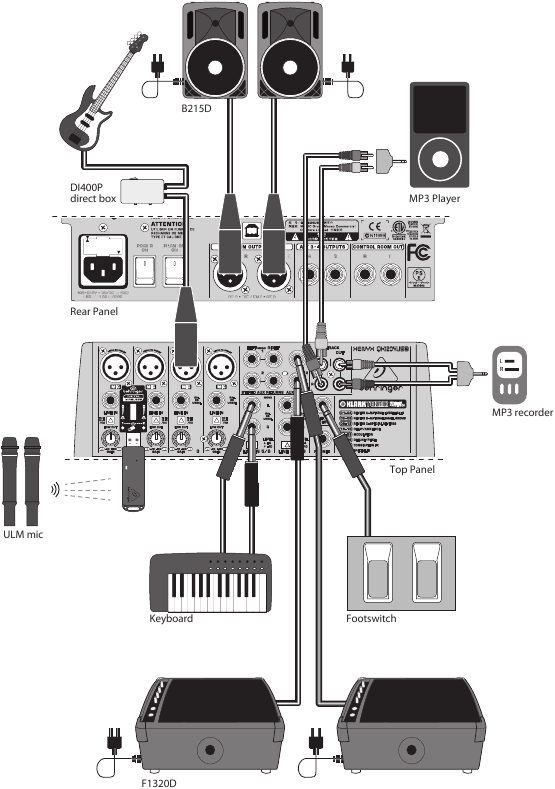

Band eller liten kirke med scenemonitorer

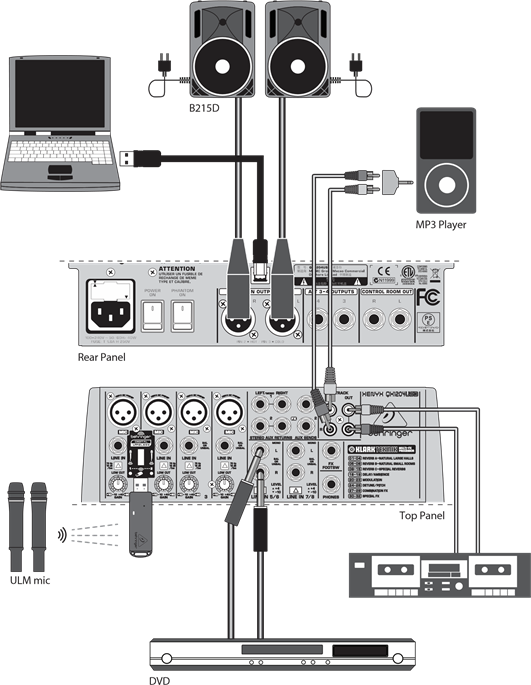

Forretnings-/multimediepresentasjon

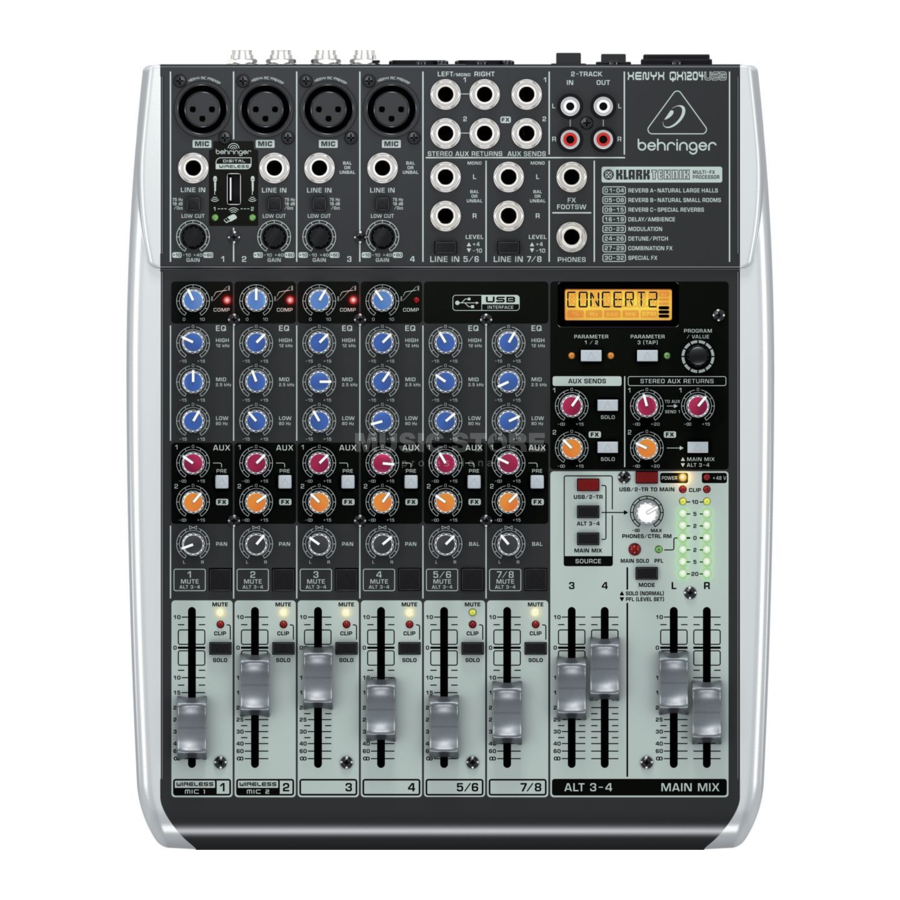

XENYX QX1204USB/Q1204USB Kontroller

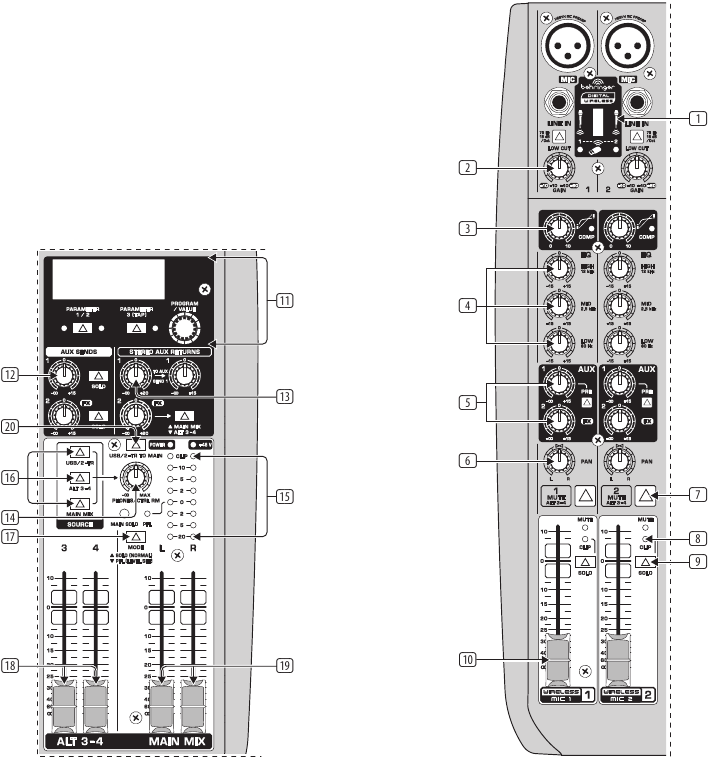

Trinn 2: Kontroller

1. USB trådløs inngang aksepterer en USB-mottaker for bruk med BEHRINGER ULM trådløse mikrofoner.
2. GAIN (forsterkning)-knappen justerer følsomheten til MIC- og/eller LINE-inngangene.
3. COMP (kompressor)-knappen justerer mengden kompresjonseffekt på kanalen.
4. EQ (equalizer)-knappene justerer de høye, midtre og lave frekvensene til kanalen.
5. AUX (auxiliary)-knappene justerer hvor mye av kanalens signal som sendes til AUX SEND-jakkene. Ved å trykke på PRE-knappen på QX1204USB sendes AUX 1-signalet pre-fader. AUX 1 sendes alltid pre-fader på Q1204USB.
6. PAN/BAL (panorering/balanse)-knappen plasserer kanalen i stereobildet.
7. MUTE (dempe)-knappen fjerner kanalen fra MAIN MIX (hovedmiks) og sender den til ALT 3-4-bussen.
8. CLIP (klipp)-LED-en lyser når kanalsignalet begynner å overbelaste.
9. SOLO (QX1204USB)-knappen sender kanalen til hoved-VU-meterne for forsterkningsinnstilling.
10. CHANNEL FADER (kanalfader) justerer kanalvolumet.
11. MULTI-FX PROCESSOR (QX1204USB) legger til en valgt lydeffekt til alle kanaler hvis FX-knapp er skrudd opp. Se Multi-FX Processor-delen for detaljer.
12. AUX SENDS (aux-sendinger) justerer mengden signal som sendes til en monitorhøyttaler eller effektprosessor via AUX SEND-jakkene.
13. AUX RETURNS (aux-returer) justerer mengden signal som returnerer fra en effektprosessor som er inkludert i hovedmiksen.
14. PHONES/CTRL RM (hodetelefoner/kontrollrom)-knappen justerer hodetelefon- eller monitorhøyttalervolumet.
15. VU METER (VU-meter) viser MAIN OUTPUT (hovedutgang)-signalnivået.
16. SOURCE (kilde)-knappene ruter USB/2-TR, ALT 3-4 eller MAIN MIX til PHONES- og CONTROL ROOM-jakkene.
17. MODE (QX1204USB)-knappen bestemmer om kanalenes SOLO-knapp fungerer som "Solo in Place" (knapp ut) eller "Pre-Fader Listen" (knapp inn). PFL foretrekkes for forsterkningsinnstillingsformål.
18. ALT 3-4 fader(e) justerer utgangen fra ALT 3-4-jakkene.
19. MAIN MIX (hovedmiks)-faderne justerer den totale utgangen fra mikseren.
20. USB/2-TR TO MAIN (USB/2-spor til hoved)-knappen ruter USB- og 2-TRACK-signalene til MAIN MIX.

XENYX QX1204USB/Q1204USB Komme i gang

Trinn 3: Komme i gang

1. Sørg for at strømmen til alle enheter er slått av! Koble alle de aktuelle strøm-, lyd- og USB-kablene til mikseren.

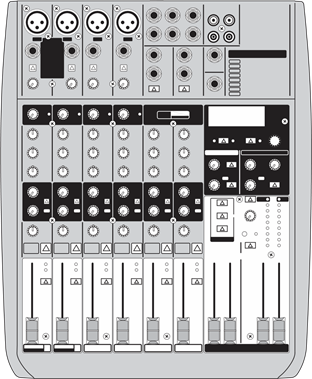

2. Still inn alle kontroller som vist ovenfor (EQ og PAN/BAL sentrert, alle andre ned/av).
3. Slå på mikseren.

4. Still inn GAIN (forsterkning) for hver kanal. Se Gain Setting-delen for detaljer.
5. Med MAIN MIX (hovedmiks)-faderne og PHONES/CTRL RM (hodetelefoner/kontrollrom)-knappen helt nede, slå på effektforsterkeren eller de aktive høyttalerne.
6. Hev sakte MAIN MIX (hovedmiks)-faderne eller PHONES/CTRL RM (hodetelefoner/kontrollrom)-knappen til 0 eller til ønsket nivå.

7. Juster det relative nivået til forskjellige mikrofoner og instrumenter ved å heve hver CHANNEL FADER (kanalfader).

8. Juster venstre-høyre-posisjonen til en kanal i stereobildet om nødvendig ved å dreie kanalens PAN- eller BAL-knapp.

9. For å legge til kompresjon til en inngang, juster COMP-knappen til den tilstøtende LED-en lyser. Dette reduserer dynamikken og øker den opplevde lydstyrken til kanalen.

10. For live-applikasjoner, juster den totale utgangen fra mikseren til effektforsterkeren eller de aktive høyttalerne ved å heve MAIN MIX (hovedmiks)-faderne. Hvis de røde CLIP (klipp)-LED-ene på VU METER (VU-meter) lyser, senk MAIN MIX (hovedmiks)-faderne.

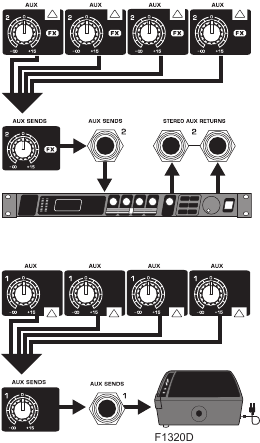

11. Bruk kanal-AUX-knappene og master-AUX SEND-knappene til å sende kanalens signal til en effektprosessor eller monitorhøyttaler koblet til AUX SEND-jakkene. Hvis det brukes til effekter, bør dette signalet returneres til en av AUX RETURN-jakkene.


XENYX QX1204USB/Q1204USB Forsterkningsinnstilling

Innstilling av kanalforserkning for QX1204USB

1. Trykk på Channel 1 SOLO (kanal 1 solo)-knappen. Trykk på MODE-knappen ved siden av VU METER (VU-meter) for å la METER (meteret) fungere i PFL-modus (pre-fader listen).
2. Syng, snakk eller spill på et normalt nivå gjennom mikrofonen eller instrumentet som er koblet til Channel 1 (kanal 1).
3. Mens du synger eller spiller, drei Channel 1 (kanal 1) sin GAIN (forsterkning)-kontroll. VU METER (VU-meter) vil vise signalnivået. Still inn GAIN (forsterkning)-kontrollen slik at de høyeste toppene når 0 på VU METER (VU-meter). Trykk på Channel 1 SOLO (kanal 1 solo)-knappen igjen.

4. Gjenta trinn 1-3 for alle andre kanaler som skal brukes. For kanaler 5/6 og 7/8, start med +4/-10-knappen ute. Hvis signalet er for lavt til å registreres på VU-meterne, trykk knappen inn for å øke forsterkningen.

Innstilling av kanalforserkning for Q1204USB

1. Hev Channel 1 (kanal 1) sin fader til 0. Syng, snakk eller spill på et normalt nivå gjennom mikrofonen eller instrumentet som er koblet til Channel 1 (kanal 1).

2. Mens du synger eller spiller, drei Channel 1 (kanal 1) sin GAIN (forsterkning)-kontroll til Channel 1 CLIP (kanal 1 klipp)-LED-en blinker av og til, men ikke konstant.

3. Gjenta trinn 1 og 2 for enheter som er koblet til Channels 2-4 (kanal 2-4).
   For enheter som er koblet til Channels 5/6 og 7/8 (kanal 5/6 og 7/8), start med +4/-10-knappen trykket inn. Hvis Channel CLIP (kanal klipp)-LED-en lyser, trykk +4/-10-knappen igjen for å redusere inngangssignalet.

XENYX QX1204USB Multi-FX-prosessor

Trinn 4: Multi-FX-prosessor

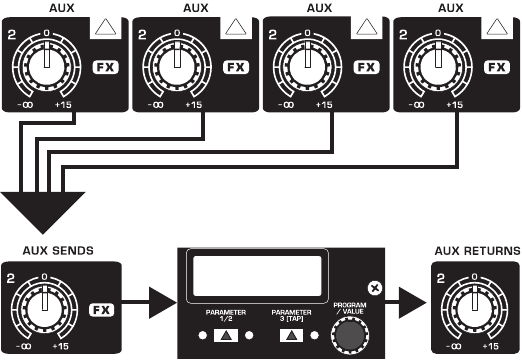

Mikseren din har en innebygd prosessor. Følg disse trinnene for å legge til en effekt til en eller flere kanaler.

1. Drei FX-knappen halvveis opp på hver kanal du vil legge til en effekt på.
2. Drei FX AUX SEND (FX aux-sending) og FX AUX RETURN (FX aux-retur)-knappene til 0. Du kan justere dem senere.
3. Bla gjennom effektene ved å dreie PROGRAM-knappen. Forhåndsinnstillingsnavnet vil blinke i displayet. Trykk på PROGRAM-knappen for å velge effekten.
4. Juster parameter 1 og 2:
   • Etter at du har valgt en forhåndsinnstilling (trinn 3), trykk på PARAM 1/2-knappen for å gå inn i redigeringsmodus. LED-en på venstre side av PARAM 1/2-knappen vil lyse for å indikere at parameter 1 er aktiv.

   • Drei PROGRAM-knappen for å justere parameteren.
   • Etter 4 sekunders inaktivitet går mikseren ut av redigeringsmodus. Du kan også trykke på PROGRAM-knappen for å manuelt gå ut av redigeringsmodus.
   • Gjenta trinnene, bruk PARAM 1/2-knappen for å velge parameter 2 for redigering.

5. Juster parameter 3:
   • Etter at du har valgt en forhåndsinnstilling, trykk på PARAM 3/TAP-knappen for å gå inn i redigeringsmodus. Avhengig av parameteren for den valgte effekten, vil LED-en enten indikere A/B-verdistatusen til parameteren, eller blinke for å vise gjeldende BPM.
   • Trykk på PARAM 3/TAP-knappen for å endre A/B-verdistatusen, eller trykk flere ganger i rytme for å angi en ny BPM hvis aktuelt.
   • Etter 4 sekunders inaktivitet går mikseren ut av redigeringsmodus. Du kan også trykke på PROGRAM-knappen for å manuelt gå ut av redigeringsmodus.
6. Juster hver kanals FX-knapp for å sikre at riktig mengde effekt legges til. Hvis OL-metersegmentet (overbelastning) lyser i displayet, drei FX AUX SEND (FX aux-sending)-knappen ned.
7. FX FOOTSW(itch) (FX fotbryter)-jakken aksepterer en enknapps fotbryter for FX-bypass, og dobbel fotbryter for bypass og PARAM 3/TAP-justering (A/B-valg eller trykk tempo).

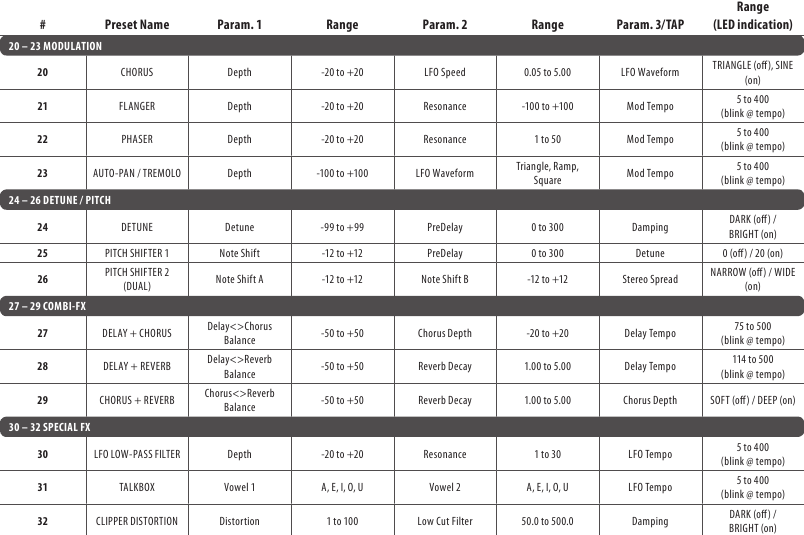

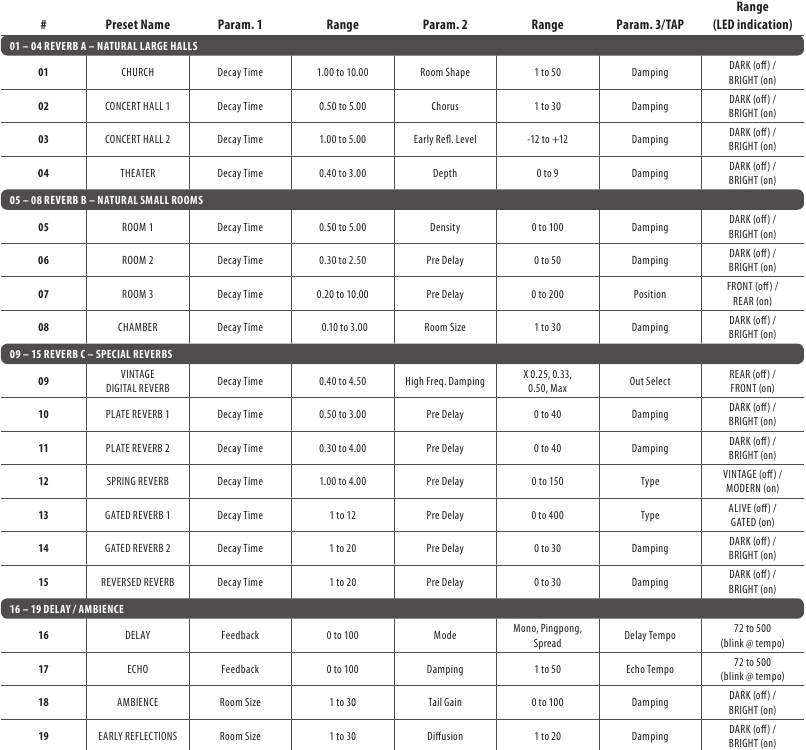

XENYX QX1204USB Forhåndsinnstillingskart

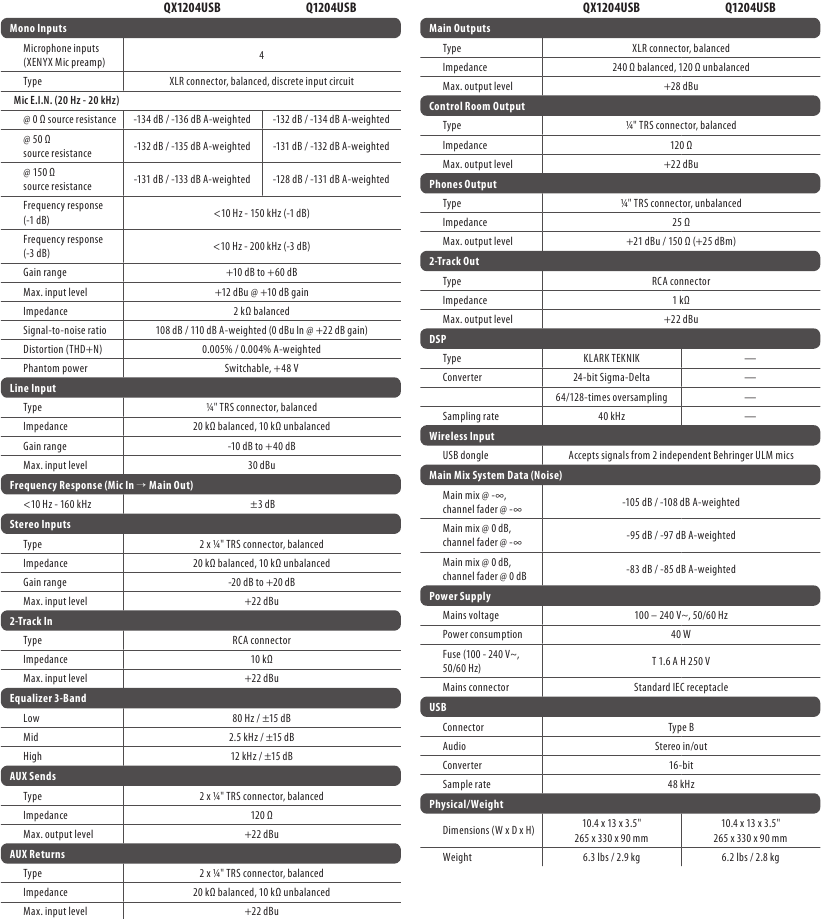

Spesifikasjoner
