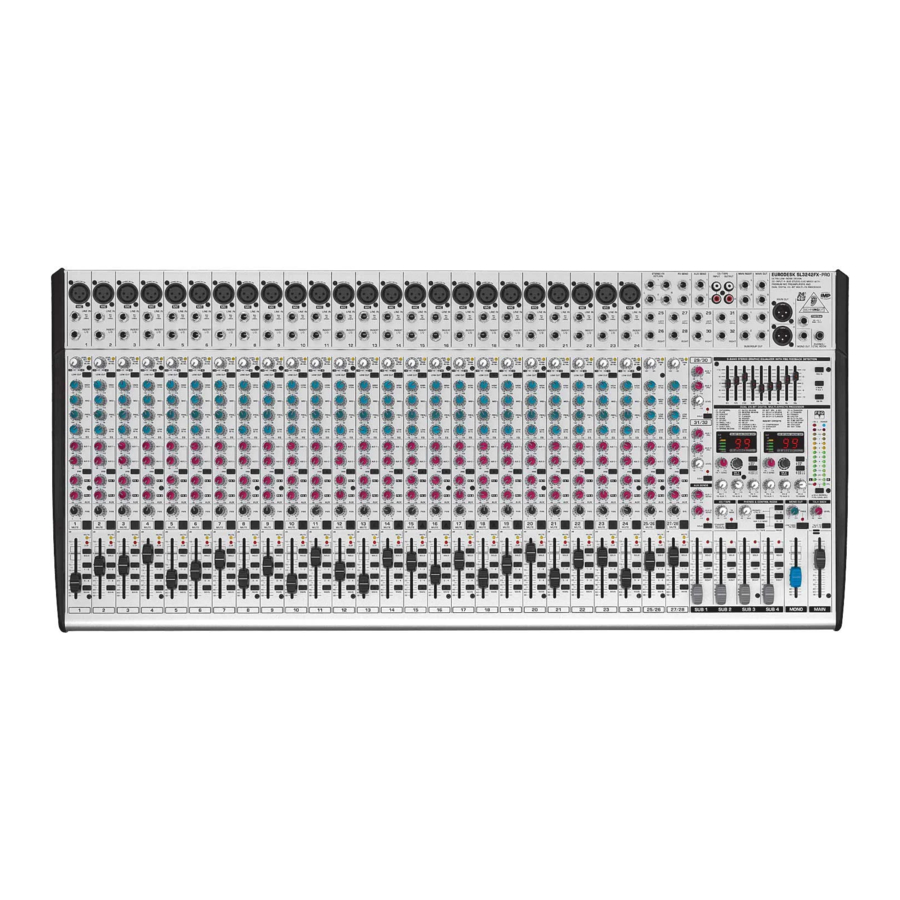

Introduksjon

FBQ Feedback Detection System (FBQ tilbakemeldingsdeteksjonssystem)

En av de mest fremragende funksjonene ved denne konsollen er FBQ Feedback Detection System, som er en del av den grafiske equalizeren. Denne geniale kretsen gjør det mulig å oppdage og deretter eliminere tilbakemeldingsfrekvenser veldig raskt. FBQ øker lysstyrken til EQ-fader-LED-ene for frekvensbåndene der det oppstår tilbakemelding. Det som pleide å være et kjedelig søk etter tilbakemeldingsfrekvenser, er nå bare barnemat.

IMP "Invisible" Mic Preamp (IMP "Usynlig" mikrofonforforsterker)

Mikrofonkanalene er utstyrt med BEHRINGERs splitter nye high-end IMP Invisible Mic Preamps, som tilbyr deg:

• 130 dB dynamisk område og dermed en utrolig mengde takhøyde,
• en båndbredde fra under 10 Hz til over 200 kHz for krystallklar gjengivelse av selv de minste detaljer,
• ekstremt støy- og forvrengningsfri krets for absolutt naturlig lyd og nøytral signalgjengivelse,
• perfekt tilpasning til enhver mikrofon på markedet (opptil 60 dB forsterkning og +48 V fantomstrøm), og
• muligheten for å presse det dynamiske området til din 24-bit/192kHz HD-opptaker til maks og dermed oppnå ultimate lydkvalitet.

Dessuten leveres EURODESKen med to effektprosessorer som bruker 24-bits A/D- og D/A-omformere og effektalgoritmene til vår anerkjente 19" multieffektenhet VIRTUALIZER PRO DSP2024P.
Hver prosessor tilbyr 99 forhåndsinnstillinger med førsteklasses romsimuleringer, forsinkelses- og moduleringseffekter samt kompressor, rørforvrengning og en rekke andre effekter tilgjengelig—alt med utmerket lydkvalitet!

Mikseren er utstyrt med en toppmoderne integrert switch-mode strømforsyning. I motsetning til konvensjonelle design, tilpasser denne strømforsyningen seg automatisk til forsyningsspenninger mellom 100 og 240 V. Med sin betydelig høyere effektivitet er den også mer økonomisk når det gjelder strømforbruk enn standard strømforsyningsenheter.

Før du begynner

Forsendelse

Produktet ditt ble nøye pakket på fabrikken for å sikre sikker transport. Likevel, hvis esken er skadet, må du inspisere enheten umiddelbart for tegn på skade.

• Hvis enheten er skadet, må du IKKE returnere den til oss, men varsle din forhandler og transportselskapet umiddelbart; ellers kan krav om skade eller erstatning ikke innvilges.
• Vi anbefaler at du bruker en flightcase for å gi enheten optimal beskyttelse under bruk eller transport.
• Bruk alltid originalemballasjen for å unngå skade under lagring eller transport.
• Pass på at barn ikke kan leke uten tilsyn med enheten eller emballasjen.
• Sørg for forsvarlig avhending av alt emballasjemateriell.

Første gangs bruk

Sørg for tilstrekkelig lufttilførsel og unngå overoppheting. Ikke plasser enheten i nærheten av radiatorer osv.

• Sprengte sikringer må erstattes med sikringer av riktig verdi! Se avsnittet "SPESIFIKASJONER" for gjeldende verdi.

For tilkobling til strømnettet, bruk den vedlagte strømledningen med kald kontakt som overholder de relevante sikkerhetsforskriftene.

• Pass på at alle enheter er ordentlig jordet. For din egen sikkerhet må du aldri fjerne eller deaktivere jordlederne fra enhetene eller på strømledningene. Enheten må alltid være koblet til stikkontakten med en beskyttende jordingsforbindelse.
• Vi vil påpeke at høye volumnivåer kan skade hørselen og/eller hodetelefonene/høyttalerne dine. For å unngå på/av-slag fra konsollen og eventuelle nedstrømsenheter, må du alltid sørge for at effektforsterkeren(e) eller aktive høyttalere er de siste komponentene som slås på og de første som slås av. Pass alltid på at riktig volum er satt.

Viktige merknader om installasjon

• Lydkvaliteten kan forringes innenfor rekkevidden til kraftige kringkastingsstasjoner og høyfrekvente kilder. Øk avstanden mellom senderen og enheten, og bruk skjermede kabler for alle tilkoblinger.

Online-registrering

Registrer ditt nye BEHRINGER-utstyr rett etter kjøpet ved å gå til http://www.behringer.com og les vilkårene og betingelsene for vår garanti nøye.

Skulle ditt BEHRINGER-produkt ikke fungere, er det vår intensjon å få det reparert så raskt som mulig. For å avtale garantiservice, vennligst kontakt BEHRINGER-forhandleren som utstyret ble kjøpt fra. Hvis din BEHRINGER-forhandler ikke er lokalisert i nærheten av deg, kan du kontakte et av våre datterselskaper direkte. Tilhørende kontaktinformasjon er inkludert i den originale utstyrsemballasjen (Global Contact Information/European Contact Information). Hvis landet ditt ikke er oppført, vennligst kontakt distributøren nærmest deg. En liste over distributører finner du i støtteområdet på nettstedet vårt (http://www.behringer.com).

Registrering av kjøpet og utstyret ditt hos oss hjelper oss med å behandle dine reparasjonskrav raskere og mer effektivt.

Takk for samarbeidet!

Manualen

Denne manualen er laget for å gi deg en oversikt over alle kontrollelementene og samtidig informere deg detaljert om hvordan du bruker dem. For å gi deg en tydelig struktur, har vi gruppert kontrollelementene etter deres funksjon. De finnes lett på de vedlagte nummererte illustrasjonene. Hvis du trenger mer detaljert informasjon om spesifikke emner, kan du besøke nettstedet vårt på www.behringer.com. De produktrelaterte informasjonssidene og den ULTRANET-baserte ordlisten forklarer den relevante lydtekniske terminologien i sin helhet.

Kontrollelementer og tilkoblinger

Dette kapittelet beskriver de ulike kontrollene på miksekonsollen din. Alle kontroller og tilkoblinger er forklart i detalj.

Mono inngangskanaler

Mikrofon- og linjeinnganger

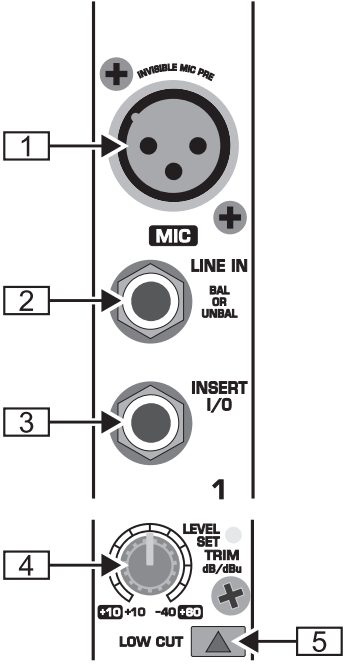

Koblinger og kontroller for mikrofon-/linjeinngangene

1. Hver mono inngangskanal er utstyrt med en balansert mikrofoninngang på en XLR-kontakt, som gir +48 V fantomstrøm for kondensatormikrofoner ved å trykke på en knapp (se bakpanelet).

• Sørg for å slå av lydsystemet før du aktiverer fantomstrømforsyningen for å forhindre at hørbare startsmell når skjermhøyttalerne dine. Vennligst legg også merke til informasjonen i kapittelet "Bakpanel".

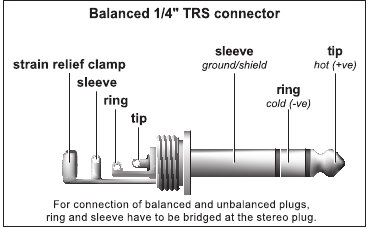

2. Hver mono inngang har også en balansert linjeinngang på 1/4" TRS-kontakter. Disse inngangene kan selvsagt også brukes med ubalanserte plugger (1/4" TS-kontakt).

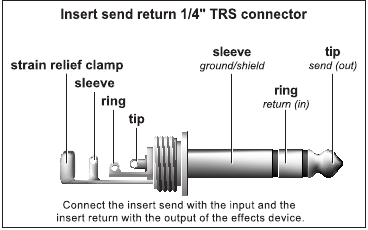

3. INSERT I/O-kontakten brukes til å behandle et signal med dynamiske prosessorer eller equalizere. Dette insertpunktet er prefader, pre-EQ og pre-aux send.
   I motsetning til reverb og andre effekter, som vanligvis legges til det tørre signalet, behandler dynamiske prosessorer hele signalet. Så, aux send-busser er ikke den beste løsningen her. I stedet settes dynamiske prosessorer og equalizere inn i signalveien. Når signalet er behandlet, går det inn i miksekonsollen igjen på samme punkt som det forlot den. Signalavbrudd oppstår bare hvis en plugg settes inn i den tilhørende kontakten (1/4" stereoplugg: tupp = signalutgang, ring = inngang). Alle mono inngangskanaler er utstyrt med insertpunkter. De kan også brukes som pre-EQ direkte utganger, uten signalflytavbrudd. For dette trenger du en kabel med en 1/4" TS-kontakt i enden som er koblet til opptakeren/effektprosessoren, og en broet stereo 1/4" TRS-kontakt i enden som er koblet til konsollen (tipp og ring er koblet sammen).
4. TRIM-kontrollen justerer inngangsforsterkningen. Sørg for å sette denne kontrollen helt mot klokken før du kobler til eller fra en signalkilde til eller fra en av inngangene.
   TRIM har en dobbel skala: den første skalaen har en forsterkning fra +10 til +60dB for MIC-inngangen.
   Den andre skalaen har en forsterkning fra +10 til -40dBu for linjeinngangen. For enheter med et normalt linjeutgangsnivå på -10 dBV eller +4 dBu er innstillingen som følger: med TRIM helt mot klokken kobler du til den eksterne enheten og justerer utgangsnivået anbefalt av produsenten. Hvis tilgjengelig, bør utgangsnivådisplayet på den eksterne enheten vise 0 dB med signaltopper. For +4 dBu øker du TRIM, for -10 dBV øker du den ytterligere. Finjusteringen kan gjøres med et musikksignal og LEVEL SET-LED-en, som vil lyse når det optimale driftsnivået er satt.
5. Mono kanaler er utstyrt med et høybakket LOW CUT-filter som eliminerer uønskede lavfrekvente signaler, som gulvstøy (18 dB/okt., -3 dB ved 80 Hz).

Equalizer

Alle mono inngangskanaler er utstyrt med en 3-bånds equalizer. Maksimal boost/cut av de individuelle båndene er 15 dB, i midtposisjon er EQ satt til nøytral.

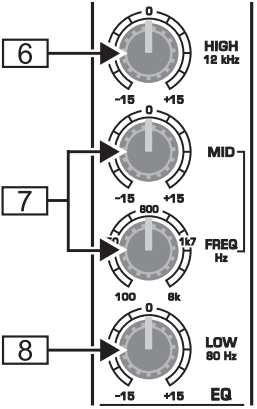

Equalizer-seksjon av inngangskanaler

6. HI-kontrollen i EQ-seksjonen kontrollerer det høye frekvensområdet til den respektive kanalen. Det er et hyllefilter som kan øke eller redusere alle frekvenser over en fast frekvens (12 kHz).
7. MID-kontrollen lar deg heve eller senke mellomtonenivået. Det er et semi-parametrisk toppfilter, som øker eller reduserer frekvensområdet rundt en variabel mellomtonefrekvens. Bruk FREQ-kontrollen til å velge mellomtonefrekvensen fra 100 Hz til 8 kHz. Bruk deretter MID-kontrollen til å øke eller redusere det valgte frekvensområdet.
8. LOW-kontrollen øker eller reduserer det lavfrekvente området. Som HI-filteret er det et hyllefilter som hever eller senker nivået på alle frekvenser under en spesifikk frekvens (80 Hz).

Aux/FX send-busser

Aux sends lar deg ta signalene fra en eller flere kanaler og samle dem på en buss. Dette signalet er da til stede ved en av aux send-jakkene, hvorfra det kan rutes til en aktiv skjermhøyttaler eller ekstern effekt-enhet, for eksempel. FX-returene brukes deretter som en returbuss for det behandlede signalet.

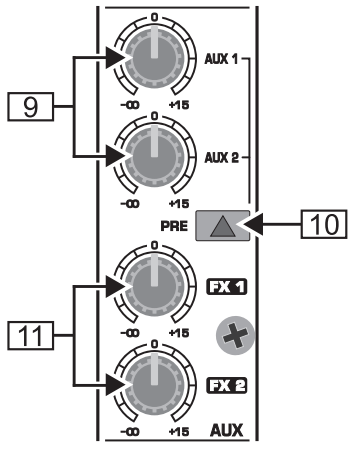

AUX/FX send-kontroller i kanalstriper

9. På hver kanal lar AUX 1- og AUX 2-kontrollene deg bestemme nivået på aux-signalene som sendes fra kanalen. Hoved aux send-signalet som omfatter aux send-signalene fra alle kanaler kan deretter justeres med de tilhørende master AUX SEND-kontrollene , og er til stede ved AUX SEND-utgangene . Begge aux sendene er mono, post-EQ, med en forsterkning på opptil +15 dB.
10. Trykk på PRE-bryteren for å sette alle aux sendene til pre-fader. I dette tilfellet er volumet på aux-signalene ikke lenger avhengig av faderposisjonen, slik at du kan lage helt uavhengige skjermmikser.

• For de fleste bruksområder når du kontrollerer en ekstern effekt-enhet fra en av aux-bussene, må aux sendene settes post-fader, slik at effektvolumet i en kanal avhenger av posisjonen til kanal-faderen. Ellers ville effektsignalet fortsatt være hørbart, selv om kanalen var skrudd helt ned. For denne typen bruksområder er det tilrådelig å la PRE-bryteren være ute (= ikke trykket).

11. FX 1- og FX 2-kontrollene gir en direkte rute til den innebygde effektprosessoren. I tillegg kan de brukes til å kontrollere en ekstern effekt-enhet, via FX SEND 1- og 2-utgangene (ligner på AUX SEND 1- og 2-jakkene). For å sikre at den interne effektprosessoren og FX SEND-utgangene faktisk får et signal, må den tilhørende FX-kontrollen ikke settes helt mot klokken (-oo), og master FX SEND (se ) må skrus opp. FX-bussene er fastkoblet post-fader.

• Vennligst les også kapittelet "Effektseksjon" og3 "DIGITAL EFFEKTPROSESSOR".

Mono kanalfader og ytterligere kontroll-elementer

Kanalfader, panoreringskontroll, mute-knapp, osv.

12. PAN-kontrollen bestemmer posisjonen til kanalsignalet i stereomiksen samt undergruppen som kanalsignalet rutes til.
13. Bruk MUTE-bryteren til å dempe kanalsignalet, slik at det ikke lenger er en del av hovedmiksen. Samtidig dempes alle aux-busser som er satt til post-fader for den respektive kanalen, mens pre-fader skjermbussene forblir operative. MUTE-LED-en lyser når kanalen er dempet.
14. CLIP-LED-en lyser når kanalen overbelastes. I dette tilfellet, vennligst reduser inngangsforsterkningen ved hjelp av TRIM-kontrollen. Denne LED-en lyser også når du aktiverer solofunksjonen med SOLO-bryteren nedenfor.
15. SOLO-bryteren ruter kanalsignalet til solobussen (Solo In Place) eller PFL-bussen (Pre Fader Listen). Dermed kan du overvåke et kanalsignal uten å påvirke hovedutgangssignalet. Signalet som skal overvåkes tas enten pre (PFL, mono) eller post-panoramakontroll (Solo, stereo) og post-kanalfader (avhengig av posisjonen til SOLO/PFL-bryteren ).
16. SUB-bryteren ruter signalet til de respektive undergruppene. Din EURODESK har 4 undergrupper (1-2 og 3-4). Med PAN-kontrollen på inngangskanalen (se ) kan du bestemme hvilken av de to gruppene signalet rutes til (helt til venstre: sub 1 eller 3, helt til høyre: sub 2 eller 4).
17. MAIN-bryteren ruter signalet til hovedmiksen.
18. Kanalfaderen styrer nivået på kanalsignalet som en del av hovedmiksen (eller submiksen).

Stereokanaler

Kanalinnganger

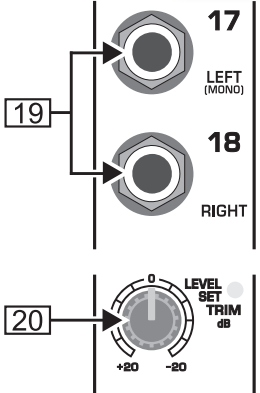

Stereokanalinnganger

19. Hver stereokanal er utstyrt med to balanserte linjenivåinnganger på 1/4" TRS-kontakter for venstre og høyre kanal. Kanalene kan også behandle mono signal, så lenge du bare bruker "LEFT"-jakken.
20. Alle stereokanalstriper har en TRIM-kontroll for forsterkningsjustering. Skalaen spenner fra +20 til -20 dB og lar deg tilpasse inngangsnivået til linjeinngangene.

Stereokanal-equalizer

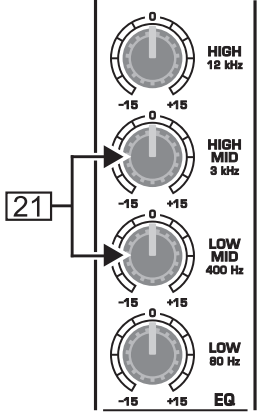

Stereokanal-equalizer

Stereokanalene er utstyrt med en stereo-equalizer. Filtertypene og cutoff-frekvensene for HIGH- og LOW-filtrene er de samme som på mono-kanalene. I stedet for et semi-parametrisk mellomtonebånd, har stereokanalene to separate mellomtonebånd ( HIGH MID og LOW MID) med faste mellomtonefrekvenser (3 kHz og 400 Hz). Stereo-EQ-er er å foretrekke for å behandle frekvensresponsen til stereosignaler. Med to mono-equalizere kan du støte på problemer med forskjellige innstillinger mellom venstre og høyre kanal.

Stereokanal aux/FX send-busser

I utgangspunktet er aux- og FX-bussene på stereokanalene de samme som på mono-kanalene. Siden aux-busser alltid er mono, blandes signalet fra en stereokanal først til mono før det rutes til aux-bussen.

Stereokanal-fader og andre kontroll-elementer

Kanalfader, balansekontroll, mute-bryter, osv.

22. BAL(ANCE)-kontrollen har samme funksjon som PAN-kontrollen på mono-kanalene. Den bestemmer det relative volumet til venstre og høyre inngangssignaler før de rutes til stereo hovedmiksbussen (eller til to undergrupper).

Alle andre kontroll-elementer på stereokanalene fungerer på samme måte som sine motparter på mono-kanalene (fadere, MUTE-brytere, osv.).

• Vennligst merk: Når du ruter en stereokanal til undergruppene ved hjelp av SUB-bryterne, må du sørge for å sette BAL-kontrollen til midtposisjon, slik at signalet sendes til to undergrupper og forblir stereo.

Stereokanaler 21 - 24 (SL2442FX-PRO) eller 29 - 32 (SL3242FX-PRO)

Ekstra stereokanaler

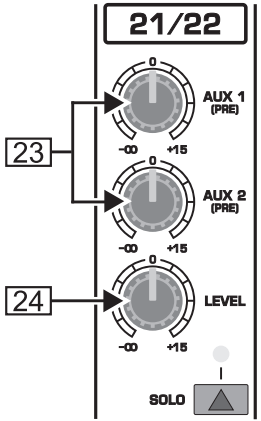

Din EURODESK har to stereokanaler med en aux send-seksjon ( AUX 1 og AUX 2) og en LEVEL-kontroll . For disse kanalene er aux-bussene fastkoblet til pre-fader og er derfor spesielt nyttige for overvåking. De har ingen rutebrytere og sendes alltid til hovedmiksen. Som de vanlige stereokanalene har de to linjenivåinnganger på 1/4" TRS-kontakter for venstre og høyre kanal, og en SOLO-bryter.

I likhet med CD/TAPE-inngangene (se ) kan de ekstra stereokanalene kobles til CD-spillere, kassetdeck, osv., for eksempel, for å mate inn avspillingsmateriale.

Undergrupper 1 - 4

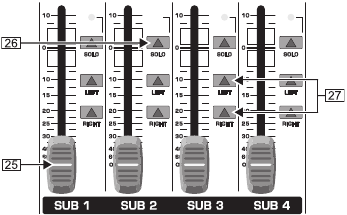

Undergrupper 1 - 4

EURODESK har 4 undergrupper som lar deg lage mono- eller stereomikser fra flere inngangssignaler. Undergrupper styres fra en (mono) eller to (stereo) undergruppefadere. I tillegg er det mulig å koble undergruppeutgangene som tape sends til en multi-spors opptaker.

25. Undergruppefaderne bestemmer volumet på undergruppesignalet ved undergruppeutgangen . Avhengig av posisjonen til rutebryteren kan du dermed kontrollere undergruppe volumet i hovedmiksen.
26. SOLO-bryteren ruter undergruppesignalet til solobussen (Solo In Place) eller PFL-bussen (Pre Fader Listen), slik at du kan overvåke undergruppesignalet uten å påvirke hoved- eller subutgangssignalene. Signalet som skal overvåkes tas enten pre (PFL, mono) eller post-undergruppefader (Solo, stereo), avhengig av posisjonen til SOLO/PFL-bryteren ). SOLO-LED-en lyser når SOLO-bryteren trykkes.
27. Bruk rutebryterne for undergruppene for å sende undergruppesignalet til hovedmiksen. Du kan rute det til venstre stereoside (=LEFT trykket), til høyre stereoside (=RIGHT trykket) eller til begge (=LEFT og RIGHT trykket).
    For eksempel, når du har opprettet en stereo submix ved hjelp av undergruppene 1 og 2, må du sørge for å rute gruppe 1 til venstre og gruppe 2 til høyre side for å opprettholde riktig stereoposisjonering. Hvis det er en mono submix med bare en undergruppe, ruter du den til venstre og høyre side av hovedmiksen for å gjøre signalet hørbart på begge sider.

    Undergruppeutganger 1 - 4
28. Disse fire SUBGROUP OUT (gangene) bærer signalene til de individuelle undergruppene. For multi-sporing kobler du utgangene til inngangene på en multi-spors opptaker (se kapittelet "Studiooppsett").

Mono ut-seksjon for subwoofer-applikasjoner

Ved hjelp av denne ekstra mono-utgangen kan du rute hovedmikssignalet til en separat effektforsterker. Det justerbare lavpassfilteret lar deg begrense signalinnholdet til lavfrekvensområdet for å få et perfekt subwoofer-signal. Dette signalet er mono fordi svært lave frekvenser spres raskt, så det ville ikke være noen fordel å posisjonere dette signalet i stereomiksen.

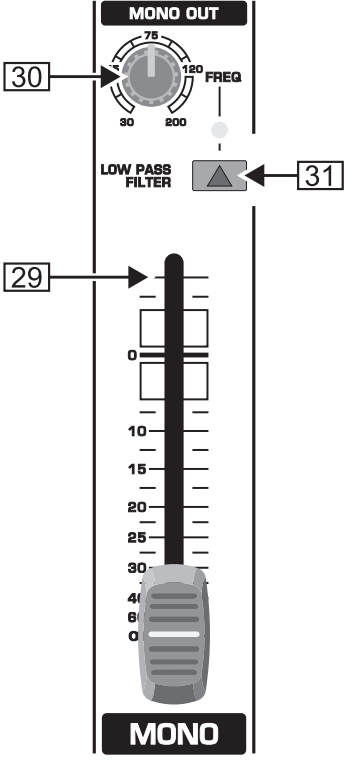

Mono ut-fader og lavpassfilter

29. MONO-faderen styrer volumet på signalet som er til stede på MONO OUT (se ).
30. FREQ-kontrollen justerer avskjæringsfrekvensen til lavpassfilteret (30 til 200 Hz). Frekvenser over avskjæringen filtreres ut når de aktiveres.
31. Bruk LOW PASS FILTER-bryteren for å aktivere filterfunksjonen (LED lyser).

    Fig. 2.12: Mono ut-kontakt
32. MONO OUT-kontakten gir linjenivå-monosignal for tilkobling til inngangene på en effektforsterker eller aktiv høyttaler. Du kan også bruke denne utgangen som en monitorbuss, f.eks. for å koble til en hodetelefonforsterker. I dette tilfellet bør signalet selvfølgelig ikke begrenses av lavpassfilteret.

Hovedutgangsseksjon

Hovedutgangsfader

33. Bruk denne høypresisjons MAIN-faderen til å kontrollere utgangsnivået på hovedmiksen.

    XLR-hovedutgangskontakter
34. MAIN OUT(puts) er balanserte XLR-kontakter med et nominelt driftsnivå på +4 dBu og gir hovedmikssignalet.

    Hovedutgangskontakter og hovedinnsats
35. MAIN OUT 1/4" TRS-kontakter gir også hovedmikssignalet.
36. I likhet med kanalinnsettene kan MAIN INSERT-kontaktene brukes til å koble til en dynamikkprosessor eller equalizer for videre behandling av mikssignalet. MAIN INSERT refererer til Main Outs (XLR- og 1/4" TRS-kontakter), MONO OUT (se ) og, hvis MAIN-bryteren i PHONES/CONTROL ROOM-seksjonen trykkes, også til PHONES/CTRL ROOM-utgangen (se ).

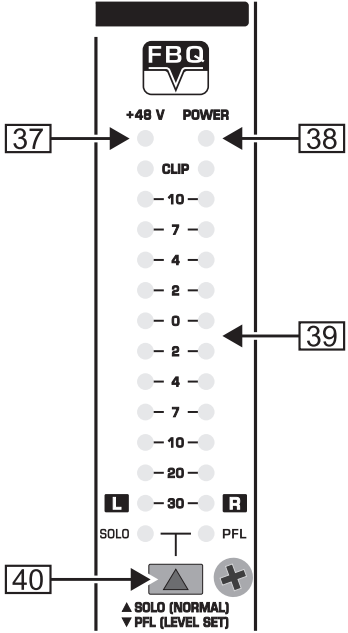

    Nivåmåler
37. Den røde "+48 V" LED-en lyser når fantommating er på. Fantommating er nødvendig for drift av kondensatormikrofoner, og kan slås på med den tilhørende bryteren på baksiden av konsollen.
38. POWER-LED-en lyser når konsollen er slått på.
39. Høypresisjonsnivåmåleren indikerer utgangssignalnivået nøyaktig. Når du for eksempel trykker på SOLO-bryteren på en av inngangskanalene, vil signalnivået vises her, enten pre-fader (PFL) eller post-fader (SOLO), avhengig av posisjonen til SOLO/PFL-bryteren (se ). I PFL-modus er bare den venstre skjermen aktiv, fordi PFL-signalene er mono.
40. SOLO/PFL-bryteren bestemmer om det overvåkede signalet er pre (PFL) eller post-fader (SOLO) etter at du har trykket på SOLO/PFL-bryteren (LED-en lyser). Nivåmåleren indikerer det tilsvarende signalet (se ). Når du justerer et signal med TRIM-kontrollen, er det tilrådelig å velge PFL-modus, slik at nivået som vises er uavhengig av kanalens faderposisjon.

Talkback

Talkback-funksjonen til EURODESK lar deg kommunisere med musikerne i innspillingsrommet eller på scenen. Talkback-signalet er til stede på AUX SEND-utgangene, som er spesielt nyttige for monitor/hodetelefonmikser.

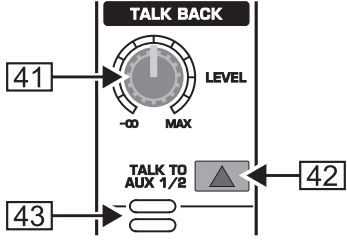

Talkback-seksjon

41. LEVEL-kontrollen bestemmer volumet på talkback-signalet ved AUX 1/2-utgangene.
42. Bruk TALK TO AUX 1/2-bryteren for å aktivere den innebygde talkback-mikrofonen. Signalet sendes til AUX SEND-jakkene 1 og 2. Hold bryteren inne mens du snakker.
43. Dette er den innebygde talkback-mikrofonen.

Hodetelefoner og kontrollrom

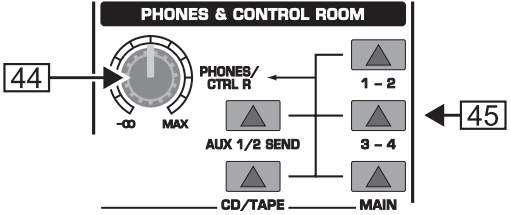

Hodetelefoner/kontrollrom-seksjon

44. PHONES/CTRL R-kontrollen justerer volumet på hodetelefonene som er koblet til PHONES/CTRL ROOM OUT-jakken (se ). Hvis du har en aktiv monitorhøyttaler eller effektforsterker koblet til her, kan du også kontrollere monitorvolumet.
45. Disse bryterne velger signalet som sendes til PHONES/CTRL ROOM-jakken. Tilgjengelige kilder er: MAIN, CD/TAPE, AUX 1/2 og undergrupper 1 - 2 og 3 - 4.

    Hodetelefoner/kontrollrom-utgang
46. Koble hodetelefonene eller monitorhøyttaleren til PHONES/CTRL ROOM OUT 1/4" TRS-kontakten.

•
  Høye volumnivåer kan skade hørselen din og/eller hodetelefonene/høyttalerne dine. For å unngå påslåings-/avslåingsslag fra konsollen og eventuelle nedstrømsenheter, må du alltid sørge for at effektforsterkerne eller de aktive høyttalerne er de siste komponentene som slås på og de første som slås av. Sørg alltid for at riktig volum er innstilt.

CD/tape

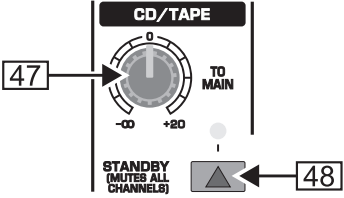

CD/tape

47. TO MAIN styrer volumet på for eksempel en CD-spiller som er koblet til CD/tape-inngangskontaktene (se ).
48. Når STANDBY-bryteren trykkes, dempes alle inngangskanaler. Bare CD/tape-signalet vil bli rutet til hovedmiksen. På denne måten kan du forhindre at mikrofonene fanger opp uønskede lyder eller støy som vil forstyrre CD-avspilling under en pause. Hovedmiksen og kanalfaderne kan forbli i sine normale posisjoner mens du spiller av musikk fra CD (ved hjelp av CD/TAPE INPUTs ), slik at du ikke mister miksen din.

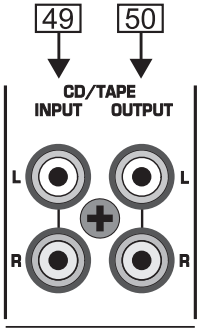

    CD/tape-kontakter
49. CD/TAPE INPUT RCA-kontaktene er for tilkobling av CD-spillere, tape decks eller andre linjenivå-kilder. Signalvolumet justeres med TO MAIN-kontrollen.
50. CD/TAPE OUTPUT RCA-kontaktene gir stereo hovedmikssignal til en tape deck eller DAT-opptaker for å ta opp miksen din. Signalet tas pre-fader, slik at det ikke vil bli påvirket av faderposisjonene.

Master aux send 1 og 2

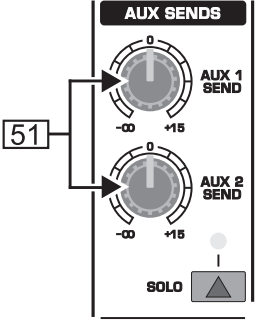

Master aux sender

51. Dette er master AUX SEND-kontrollene 1 og 2 for å justere volumnivået som sendes til de tilsvarende aux send-kontaktene (se ). På denne måten kan du kontrollere miksen av alle AUX 1- eller AUX 2-signaler fra inngangskanalene. AUX SEND-seksjonen har også en SOLO-bryter.

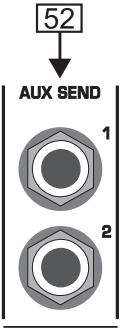

    Master aux send-utganger
52. Bruk AUX SEND-utgangene 1 og 2 til å ta masterAUX SEND-signalene og rute dem til en ekstern effektanordning eller monitorhøyttalerne dine. Deretter kan du returnere effektsignalet, f.eks. via STEREO FX RETURN-inngangene (se ) eller spesifikke inngangskanaler.

Grafisk 9-bånds stereo equalizer

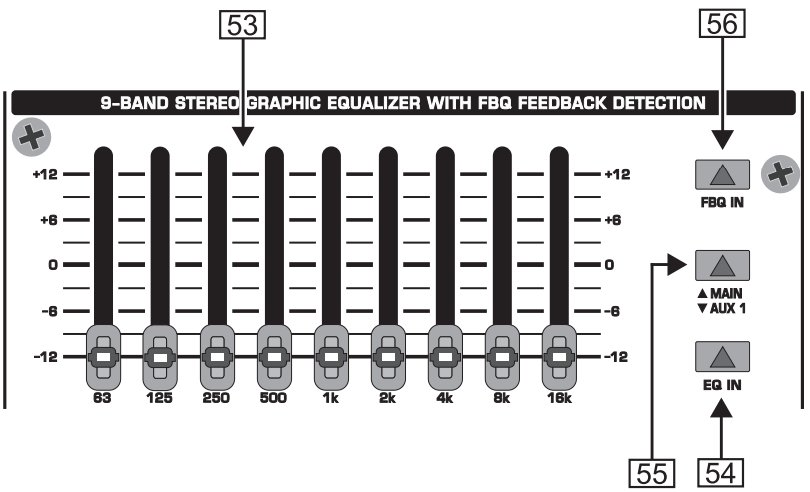

Den grafiske stereo equalizere

53. Din EURODESK er utstyrt med en grafisk 9-bånds stereo equalizer som behandler enten hovedsignalet eller AUX 1-signalet. Bruk EQ-en til å tilpasse lyden til romakustikken.
54. Bruk EQ IN-bryteren til å slå på equalizere. I dette tilfellet lyser fader-LED-ene.
55. Med MAIN/AUX 1-bryteren kan du bestemme signalet som skal behandles, enten hovedsignalet eller AUX 1.
56. Trykk på FBQ IN-bryteren for å aktivere FBQ Feedback Detection System. Frekvensene som forårsaker feedback, indikeres av de sterkt lysende fader-LED-ene, mens alle andre LED-er er mørkere. Bare senk nivået på de sterkt lysende faderne til feedback forsvinner. +

• Når bryteren er i "AUX 1"-posisjon (se ) viser EQ-fader-LED-ene både MAIN- og AUX 1-signalet samtidig. Men hvis feedback oppstår i et av signalene, vil de signalene uten feedback tones ned for å muliggjøre klar identifisering av hvor feedback oppstår. Hvis MAIN-signalet tilfeldigvis er det som fører feedback, sett bryteren til "MAIN" og bruk deretter 9-bånds EQ-en til å fjerne feedback.

Effektseksjon

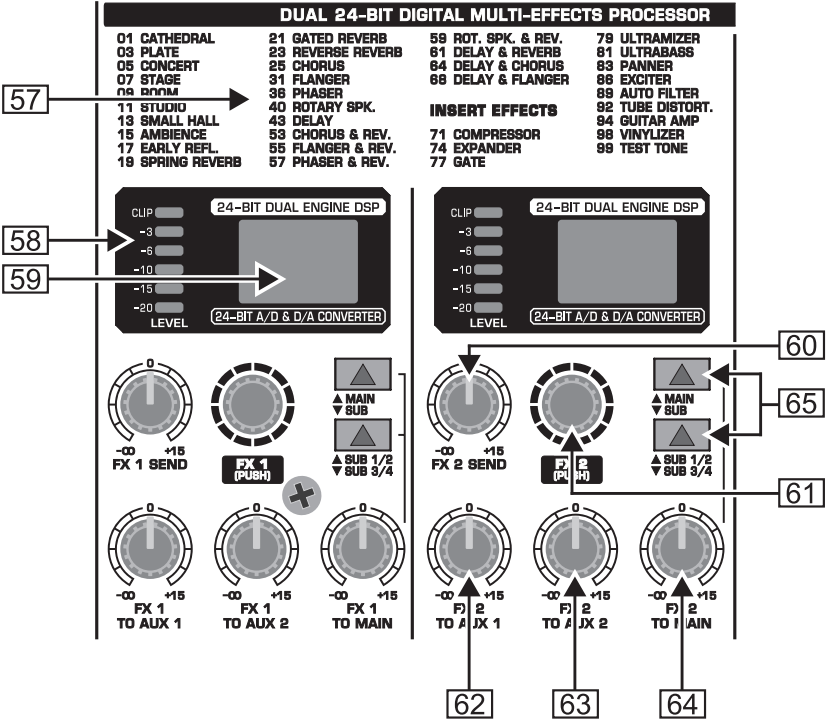

Den digitale effektprosessoren

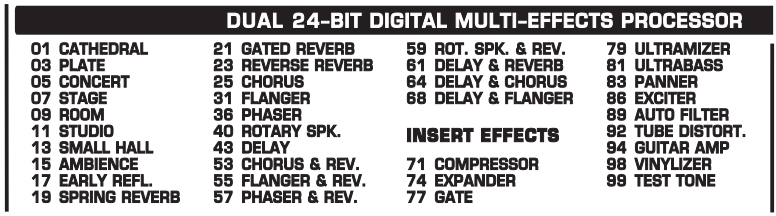

57. Her finner du en liste over alle multi-effekt-forhåndsinnstillinger (se også kapittel "DIGITAL EFFECTS PROCESSOR").
58. FX LED-nivåmålerne viser effektprosessorens inngangssignal. Pass på at clip-LED-en bare lyser med signaltopper. Hvis den lyser hele tiden, overbelastes effektprosessoren og produserer dermed ubehagelig forvrengning.
59. EffeCt-skjermene viser de valgte forhåndsinnstillingene.
60. Dette er master FX 1 (eller 2) SEND-kontrollen for å justere volumet på alle FX send-signaler ved de tilsvarende FX send-jakkene (se ) og ved inngangene til den innebygde effektprosessoren. Bruk den til å kontrollere mastersignalet til alle FX 1/FX 2-signaler fra inngangskanalene. Når ingen av FX SEND-kontrollene er skrudd opp, vil ikke effektprosessoren motta et signal.
61. Vri FX 1 (eller FX 2)-kontrollen for å velge en effektforhåndsinnstilling.
    Trykk deretter kort på den for å bekrefte valget og aktivere den nye effekten.
62. FX 1 (eller 2) TO AUX 1-kontrollene lar deg legge til effektsignalet fra den innebygde effektprosessoren (FX1 eller FX2) til AUX 1-monitorsignalet. Naturligvis må effektprosessoren forsynes med et inngangssignal (dvs. FX-kontrollene i kanalstripene pluss FX SEND-kontrollene og kanalfaderne må skrus opp).
63. Dette er FX 1 (eller 2) TO AUX 2-kontrollen som legger til effektsignalet fra effektprosessoren til AUX 2-monitorsignalet. Se for ytterligere detaljer.
64. FX 1 (eller 2) TO MAIN-kontrollen ruter effektsignalet enten til hovedmiksen eller til undergruppene 1 og 2 (eller 3 og 4), avhengig av posisjonen til velgerbryteren (se ). Når den er helt til venstre, vil ingen effektsignal være hørbart. Her må også FX-kontrollene i kanalstripene pluss FX SEND-kontrollene og kanalfaderne skrus opp.
65. Disse velgerbryterne ruter effektsignalet til hovedmiksen eller til undergruppene 1-2 eller 3-4. Hvis MAIN/SUB-bryteren ikke trykkes, sendes effektsignalet til hovedmiksen og SUB 1/2 / SUB 3/4-bryteren nedenfor er inaktiv. Hvis den øvre bryteren trykkes (SUB), bestemmer imidlertid den nedre bryteren om effektsignalet skal rutes til undergruppene 1 og 2 (SUB 1/2) eller 3 og 4 (SUB 3/4).

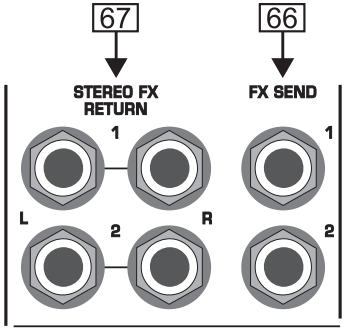

    FX send- og returkontakter
66. FX SEND 1- og 2-kontaktene gir også master FX send-signalene, for eksempel for å koble dem til inngangene til en ekstern effektanordning. Dette er imidlertid bare "tørre" signaler uten "effektsignaler" fra den innebygde effektprosessoren!
67. Stereo FX RETURN-inngangene 1 og 2 returnerer effektsignalene fra eksterne effektprosessorer og legger dem til hovedmiksen.

    Fotbryterkontakter
68. FOOTSW(ITCH)-kontakten lar deg koble til en standard dobbel fotbryter for å aktivere/deaktivere FX 1 eller FX 2 separat. Spissen på 1/4"-pluggen styrer FX 1, ringen styrer FX 2.

Bakpanel

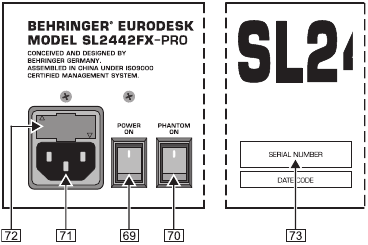

Bakpanelet på EURODESK

69. Bruk POWER (STRØM) bryteren for å sette mikseren i drift. Denne bryteren bør alltid være i "Off" (Av) posisjon når du kobler enheten til strømnettet.

• Vennligst merk: POWER (STRØM) bryteren kobler ikke enheten helt fra strømnettet. For å koble enheten fra strømnettet, trekk ut støpselet eller apparatkoblingen. Når du installerer produktet, sørg for at støpselet eller apparatkoblingen er lett tilgjengelig. Koble fra strømledningen når enheten ikke brukes over lengre tid.

70. Med PHANTOM (FANTOM) bryteren kan du aktivere fantomstrømforsyningen for XLR-kontaktene på monokanalene for kondensatormikrofoner. +48 V-LED lyser når fantomstrøm er på. I de fleste tilfeller kan dynamiske mikrofoner fortsatt brukes så lenge de er koblet til i en balansert konfigurasjon. Hvis du er i tvil, vennligst kontakt produsenten av mikrofonen din!
71. Strømtilkoblingen er en standard IEC-kontakt. En passende strømledning følger med enheten.
72. SIKRINGSHOLDER. Før du kobler enheten til strømnettet, må du sørge for at spenningsinnstillingen samsvarer med din lokale spenning. Defekte sikringer skal kun erstattes med sikringer av samme type og verdi. Vennligst les også informasjonen i kapittelet "SPECIFICATIONS" (SPESIFIKASJONER).
73. SERIENUMMER.

Digital effektprosessor

Liste over alle forhåndsinnstilte effekter

99 FØRSTEKLASSES FORHÅNDSINNSTILLINGER

Her er listen over alle multieffekt-forhåndsinnstillinger. Den innebygde effektprosessoren tilbyr deg forskjellige standardeffekter som reverb, chorus, flanger, delay og en rekke kombinasjonseffekter fra vår anerkjente studioeffektprosessor VIRTUALIZER PRO DSP2024P.
Bruk FX-kontrollen på kanalene og FX SEND-kontrollen for å tilføre signalene til effektprosessoren. En innebygd digital stereoeffektprosessor har fordelen av ingen ekstern kabling, og reduserer dermed risikoen for jordsløyfer eller nivåforskjeller. Håndteringen er derfor mye enklere.

PARALLELL FX

Effektforhåndsinnstillingene 1 til 70 gir klassiske "legg-til-miks"-effekter. Så når du skrur opp FX 1 (eller 2) TO MAIN-kontrollen, lager du en miks av (tørt) kanalsignal og effektsignal. Balansen mellom de to signalene kan stilles inn med FX send og FX 1/2 TO MAIN-kontrollene.

Dette gjelder også for å legge til effektsignaler i AUX 1 (eller 2) monitormiksen, med unntak av at miksen her justeres med AUX 1 (eller 2)-kontrollen i kanalstripen og FX TO AUX 1 (eller potensiometer. Effektprosessoren må selvfølgelig motta et signal fra kanalen ved hjelp av FX 1 (eller 2)-kontrollen. Pass på at PRE-bryteren i den tilsvarende kanalstripen(e) er trykket inn. Ellers vil AUX-bussene settes post-fader, noe som gjør volumet på AUX-monitorsignalet avhengig av posisjonen til kanal-faderen(e).

INSERT FX (kanalen er dempet)

Effektforhåndsinnstillinger nr. 71 og høyere behandler hele signalet, i motsetning til "legg-til-miks"-effektene. Når du bruker en insert-forhåndsinnstilling, må du sørge for å skille den respektive kanalen fra alle busser (SUB-knapp og MAIN-knapp ikke trykket inn) og bare rute effektsignalet til hovedmiksen (FX 1/2-kontroll, FX SEND 1/2-kontroll og FX TO MAIN 1/2-kontroll).

• Kanal-faderen til den tilsvarende kanalen forblir aktiv og styrer (i kombinasjon med FX-kontrollene) signalnivået som sendes til de innebygde effektprosessorene.

Koble eksempler

Studiooppsett

Følgende koblingseksempel viser et studiooppsett for 4-spors opptak: trommene mikses ned til to undergrupper og rutes deretter via undergruppeutgangene til to spor på multispors opptakeren. De resterende to undergruppene brukes til å spille inn gitaren, keyboard (stereokanal) og to vokalsignaler på de resterende to sporene. De fire returveiene fra opptakeren er koblet til fire separate mono inngangskanaler på EURODESK. Den innebygde kompressoren brukes bare til bassen, og det er derfor denne inngangskanalen er skilt fra alle busser (SUB og MAIN-bryter ikke trykket inn). Bass signalet rutes direkte fra den innebygde effektprosessoren til de respektive undergruppene (FX TO MAIN-kontroll). MAIN/SUB-bryteren i FX1-seksjonen er trykket inn, men IKKE SUB 1/2 SUB 3/4-knappen.

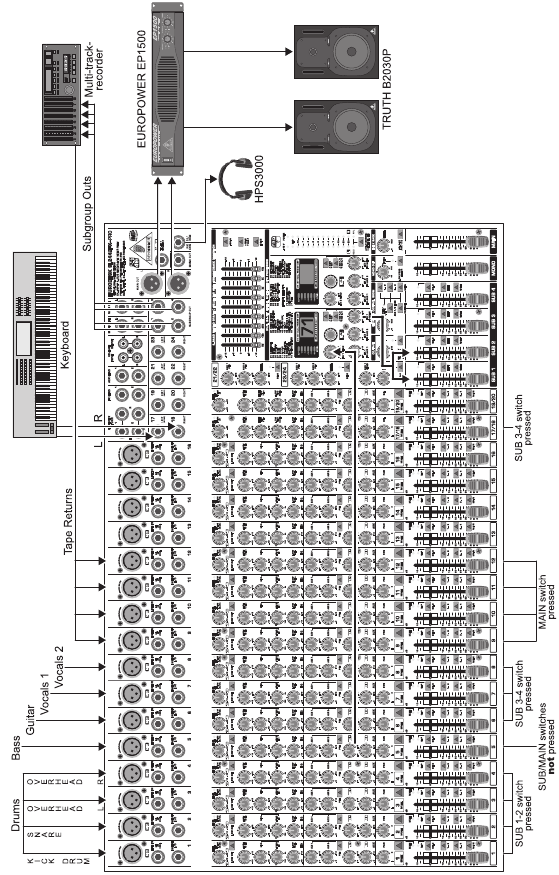

Koble konsollen for studiobruk

• Sørg for at ingen av undergrupperutingsbryterne (1-2 og 3-4) er trykket inn i kanalene som er koblet til opptakerreturene. Ellers vil det opprettes en tilbakekoblingssløyfe så snart du begynner å spille inn. Trykk bare på MAIN-bryteren på disse inngangskanalene, slik at båndretursignalene rutes til hovedutgangene og Phones/CTRL-romutgangene på konsollen.

Live oppsett

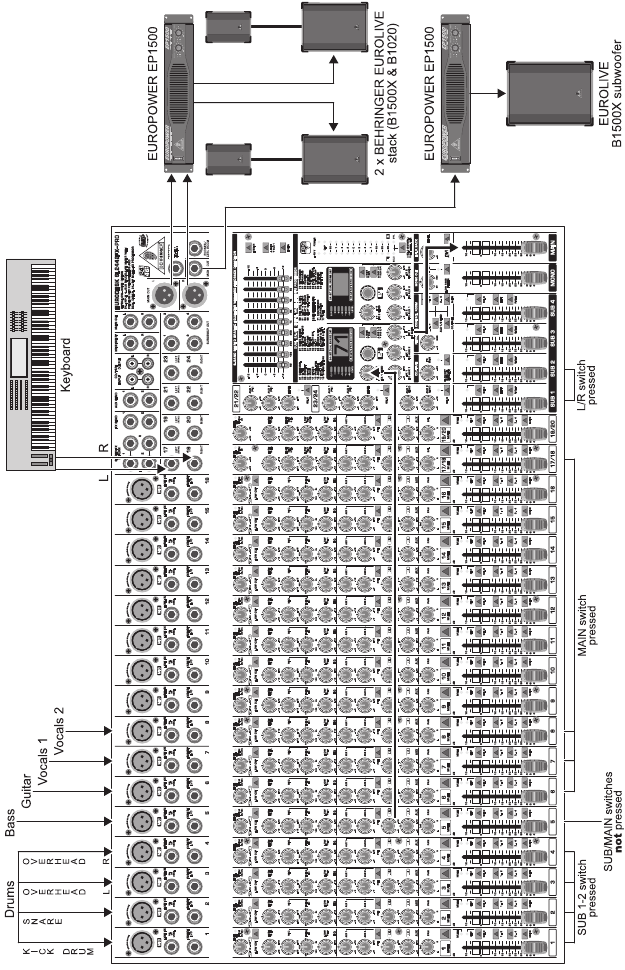

Koble konsollen for livebruk

Dette eksemplet viser et klassisk liveoppsett. Som i studioeksemplet er fire trommemikrofoner, bass, keyboard (stereokanal), gitar og to vokalmikrofoner koblet til. De fire trommekanalene (basstromme, skarptromme, overhead L, overhead R) mikses ned til to undergrupper og rutes deretter til hovedmiksen. På denne måten er det mulig å enkelt kontrollere volumet på hele trommesettet i hovedmiksen med de to undergruppefaderne. Den innebygde kompressor-innsatseffekten brukes for bassen. Den tilsvarende inngangskanalen er skilt fra alle busser, og bass signalet rutes direkte fra den interne effektprosessoren til hovedmiks bussen. MAIN/SUB-bryteren må ikke trykkes inn i dette tilfellet, og plasseringen av SUB 1/2 SUB 3/4-bryteren er irrelevant.

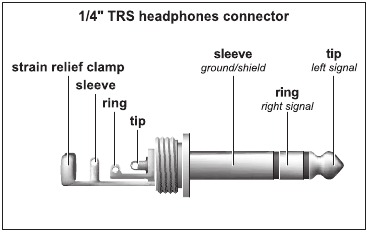

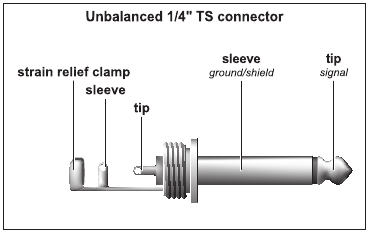

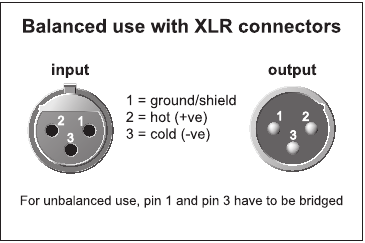

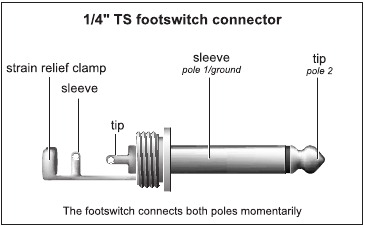

Lydkontakter

Inngangene og utgangene på BEHRINGER EURODESK er utformet som ubalanserte 1/4" TS-kontakter—med unntak av de balanserte linjeinngangene til mono- og stereokanalene og hovedutgangskontaktene. Selvfølgelig fungerer alle innganger og utganger med både balanserte og ubalanserte kontakter. Båndinngangene og -utgangene er stereo RCA-kontakter.

• Sørg for at bare kvalifisert personell installerer og bruker EURODESK. Under installasjon og drift må brukeren ha tilstrekkelig elektrisk kontakt med jord. Elektrostatiske ladninger kan påvirke driften av enheten.

RCA-kabel

Forhåndsinnstillinger

Effekt	Beskrivelse	Eksempler på bruksområder
PARALLELLE EFFEKTER
Cathedral	Svært tett og lang etterklang av en stor katedral.	Soloinstrumenter/vokal i langsomme stykker.
Plate	Simulerer lyden av tidlige plate-reverberatorer.	En klassiker for trommer (skarptromme) og vokal.
Concert	Simulerer et lite teater eller en stor konsertsal.	Skaper en "atmosfære" (f.eks. radiospillstemmer).
Stage	Svært tett reverb, spesielt for liveapplikasjoner.	Demper lyden av keyboard-pads, for eksempel.
Room	Du kan tydelig høre veggene i rommet.	Reverbeffekt som ikke er direkte merkbar.
Studio	Gir romfølelse til lyden; signalene høres naturlige ut, ikke "flate".	Gir en lydkilde mer "klasse" i miksen.
Small Hall	Simulerer en liten, livlig (sterkt reflekterende) hall.	Perfekt for prosessering av trommer.
Ambience	Reproducerer et mellomstort rom uten sene refleksjoner.	Ekstremt allsidig effekt.
Early Reflections	Svært tett reverb med uttalte tidlige refleksjoner.	Trommer, perkusjon, slap bass
Spring Reverb	Simulerer en klassisk fjærreverb.	Ekstremt allsidig effekt.
Gated Reverb	Reverb som er syntetisk avskåret	Gir en veldig "crisp" skarptrommelyd.
Reverse Reverb	Reverb med omvendt envelope, dvs. den blir sakte høyere.	Gir en veldig distansert vokallyd.
Chorus	Lett detuning av det originale signalet.	Ekstremt allsidig effekt (gitar, vokal, bass, keyboard osv.).
Flanger	Et litt forsinket signal legges til det originale signalet, noe som gir faseforskyvning av signalene.	Ekstremt allsidig effekt (gitar, vokal, bass, keyboard osv.).
Phaser	Nok en faseforskyvningseffekt.	Ekstremt allsidig effekt (gitar, vokal, bass, keyboard osv.).
Rotary Speaker	Simulering av en klassisk effekt for elektronisk orgel.	Orgel/keyboard.
Delay	Forsinkelse av inngangssignalet med flere repetisjoner.	Ekstremt allsidig effekt.
Chorus & Reverb	Kombinasjon av chorus og reverb.	En klassisk effekt for vokal.
Flanger & Reverb	Flanger kombinert med en reverb-effekt.	Allsidig effekt.
Phaser & Reverb	Phaser kombinert med en reverb-effekt.	Allsidig effekt.
Rotary Speaker & Reverb	Rotary Speaker-effekt kombinert med reverb.	Orgel/keyboard/elektrisk gitar.
Delay & Reverb	Delay kombinert med reverb.	Den vanligste kombinasjonen for vokal, sologitar osv.
Delay & Chorus	Utvider signalene og gir interessante repetisjonseffekter.	Fremhever vokal i miksen. God forståelighet bevares.
Delay & Flanger	Ligner på Delay & Chorus, men med hørbar opp/ned-modulasjon.	Ideell for å skape en litt distansert lyd.
INSERT EFFEKTER
Compressor	Myke eller høye passasjer heves eller senkes i nivå henholdsvis.	Enkeltsignaler, spesielt fra mikrofoner.
Expander	Ingen dynamikkbegrensning (se Kompressor), men snarere det motsatte: interferens (støy, brum osv.) reduseres i nivå.	Enkeltsignaler, spesielt fra mikrofoner.
Gate	En gate åpnes i en bestemt tidsperiode for å la et bestemt signal passere, og lukkes deretter brått.	"Kontrollerer" tilbakekoblingsutsatte mikrofoner/eliminerer interferens.
Ultramizer	Ekstremt effektiv komprimering gjennom automatisk tilpasning av komprimeringsparametere.	Gir mikssignaler et konstant utgangsnivå.
Ultrabass	Kombinerer subharmonisk prosessor, bass exciter og limiter.	Gir keyboardlyder litt spesiell "klasse"/lydeffekt for elektriske basser.
Panner	Signalet "vandrer" mellom sidene av stereobasen.	Spesialeffekt, f.eks. for radiospillmusikk.
Exciter	Legger til syntetiske harmoniske til signalet, noe som resulterer i økt tilstedeværelse og "loudness".	Både miks og enkeltsignaler. Forbedrer forståeligheten av vokale signaler.
Auto Filter	Nivåavhengig forsterkning av et bestemt frekvensbånd, lik auto-wah-effekt for elektriske gitarer.	DJ-ing/lydeffekter for livearrangementer/elektrisk gitar eller bass.
Tube Distortion	Simulerer rørforvrengningen til klassiske gitarforsterkere.	Elektrisk gitar/vokal/keyboard.
Guitar Amp	Gitarforsterker simulering.	Elektrisk gitar eller bass.
Vinylizer	Legger til klikk og støy fra gamle vinylplater.	DJ-ing/lydeffekter for livearrangementer.
Test Tone	1-kHz testtone.	Gjør P.A.-nivåinnstillingen enklere.

Spesifikasjoner

Mono-innganger
Mikrofoninnganger (IMP "Invisible" Mic Preamp)
Type	XLR-kontakt, elektronisk balansert, diskret inngangskrets
Mic E.I.N. 1 (20 Hz - 20 kHz)
@ 0 Ω kildeimpedans	-134 dB / 135,7 dB A-vektet
@ 50 Ω kildeimpedans	-131 dB / 134 dB A-vektet
@ 150 Ω kildeimpedans	-129 dB / 130,5 dB A-vektet
Frekvensrespons
<10 Hz - 160 kHz	-1 dB
<10 Hz - 200 kHz	-3 dB
Gain-område	+10 dB til +60 dB
Maks. inngangsnivå	+12 dBu @ +10 dB GAIN
Impedans	ca. 2,6 kΩ balansert
Signal-støy-forhold	110 dB / 112 dB A-vektet (0 dBu inn @ +22 dB GAIN)
Forvrengning (THD+N)	0,004 % / 0,003 % A-vektet
Linjeinngang
Type	¼" TRS-kontakt, elektronisk balansert
Impedans	ca. 20 kΩ balansert, ca. 10 kΩ ubalansert
Gain-område	-10 dB til +40 dB
Maks. inngangsnivå	+22 dBu @ 0 dB GAIN
Fade-out demping 2 (Crosstalk-demping)
Hovedfader lukket	90 dB
Kanal dempet	84 dB
Kanalfader dempet	85 dB
Frekvensrespons (Mic inn → Main ut)
<10 Hz - 70 kHz	+0 dB / -1 dB
<10 Hz - 130 kHz	+0 dB / -3 dB
Stereoinnganger
Type	2 x ¼" TRS-kontakt, balansert
Impedans	ca. 20 kΩ balansert, 10 kΩ ubalansert
Gain-område	-20 dB til +20 dB
Maks. inngangsnivå	+22 dBu @ 0 dB GAIN
CD/Tape inn
Type	RCA-kontakt
Impedans	ca. 10 kΩ
Maks. inngangsnivå	+22 dBu
Equalizer
EQ monokanaler
LAV	80 Hz / ±15 dB
MID	100 Hz - 8 kHz / ±15 dB
HØY	12 kHz / ±15 dB
LAV CUT	80 Hz, 18 dB/okt.
EQ stereokanaler
LAV	80 Hz / ±15 dB
LAV MID	400 Hz / ±15 dB
HØY MID	3 kHz / ±15 dB
HØY	12 kHz / ±15 dB
Kanalinnsatser
Type	¼" TRS-kontakt, ubalansert
Maks. inngangsnivå	+22 dBu
AUX/FX Send
Type	¼" monokontakt, ubalansert
Impedans	ca. 120 Ω
Maks. utgangsnivå	+22 dBu
FX-returer
Type	¼" monokontakt, ubalansert
Impedans	ca. 10 kΩ
Maks. inngangsnivå	+22 dBu
Subgruppeutganger
Type	¼" monokontakt, ubalansert
Impedans	ca. 120 Ω
Maks. utgangsnivå	+22 dBu
Hovedutganger (XLR)
Type	XLR-kontakt, elektronisk balansert
Impedans	ca. 240 Ω balansert, 120 Ω ubalansert
Maks. utgangsnivå	+28 dBu
Hovedutganger (¼")
Type	¼" TRS-kontakt, elektronisk balansert
Impedans	ca. 240 Ω balansert, 120 Ω ubalansert
Maks. utgangsnivå	+28 dBu
Hovedinnsatser
Type	¼" TRS-kontakt, ubalansert
Maks. inngangsnivå	+22 dBu
Monoutgang
Type	¼" monokontakt, ubalansert
Impedans	ca. 120 Ω
Maks. utgangsnivå	+22 dBu
Lavpass	variabel 30 Hz til 200 Hz, 18 dB/okt.
Telefoner/CTRL-romutgang
Type	¼" TRS-kontakt, ubalansert
Maks. utgangsnivå	+19 dBu / 150 Ω (+25 dBm)
CD/Tape ut
Type	RCA-kontakt
Impedans	ca. 1 kΩ
Maks. utgangsnivå	+22 dBu
DSP
Type	Texas Instruments
Konverter	24-bit delta-sigma, 64/128 ganger oversampling
Samplingsfrekvens	46 kHz
Hovedmiksesystemdata3 (Støy)
Hovedmiks @ -∞, kanalfader @ -∞	-100 dB / -102,5 dB A-vektet
Hovedmiks @ 0 dB, kanalfader @ -∞	-82 dB / -85 dB A-vektet
Hovedmiks @ 0 dB, kanalfader @ 0 dB	-72 dB / -75 dB A-vektet
Strømforsyning
Strømforbruk	50 W
Sikring (100 - 240 V~, 50/60 Hz)	T 2,0 A H 250 V
Nettilkobling	Standard IEC-kontakt
Fysisk/vekt
SL3242FX-PRO
Dimensjoner (H x B x D)	3,9" x 35,3" x 16,1" (100 mm x 896 mm x 410 mm)
Vekt (netto)	25,4 lbs (11,5 kg)
SL2442FX-PRO
Dimensjoner (H x B x D)	3,9" x 26,9" x 16,1" (100 mm x 682 mm x 410 mm)
Vekt (netto)	18,8 lbs (8,5 kg)

¹ Ekvalent inngangsstøy

² Måleforhold: 1 kHz rel. til 0 dBu; 20 Hz - 20 kHz; linjeinngang; hovedutgang; unity gain.

³ 20 Hz - 20 kHz; målt ved hovedutgangen. Kanaler 1 - 4 unity gain; EQ flat; alle kanaler på hovedmiks; kanaler 1/3 så langt til venstre som mulig; kanaler 2/4 så langt til høyre som mulig; referanse = +6 dBu.

BEHRINGER bestreber seg kontinuerlig på å opprettholde de høyeste faglige standardene.
Som et resultat av denne innsatsen kan modifikasjoner bli gjort fra tid til annen på eksisterende produkter uten forvarsel. Spesifikasjoner og utseende kan avvike fra de som er oppført eller illustrert.

Referanser

• Behringer | Home

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Behringer EURODESK SL3242FX-PRO/SL2442FX-PRO -manual

Tilgjengelige språk
