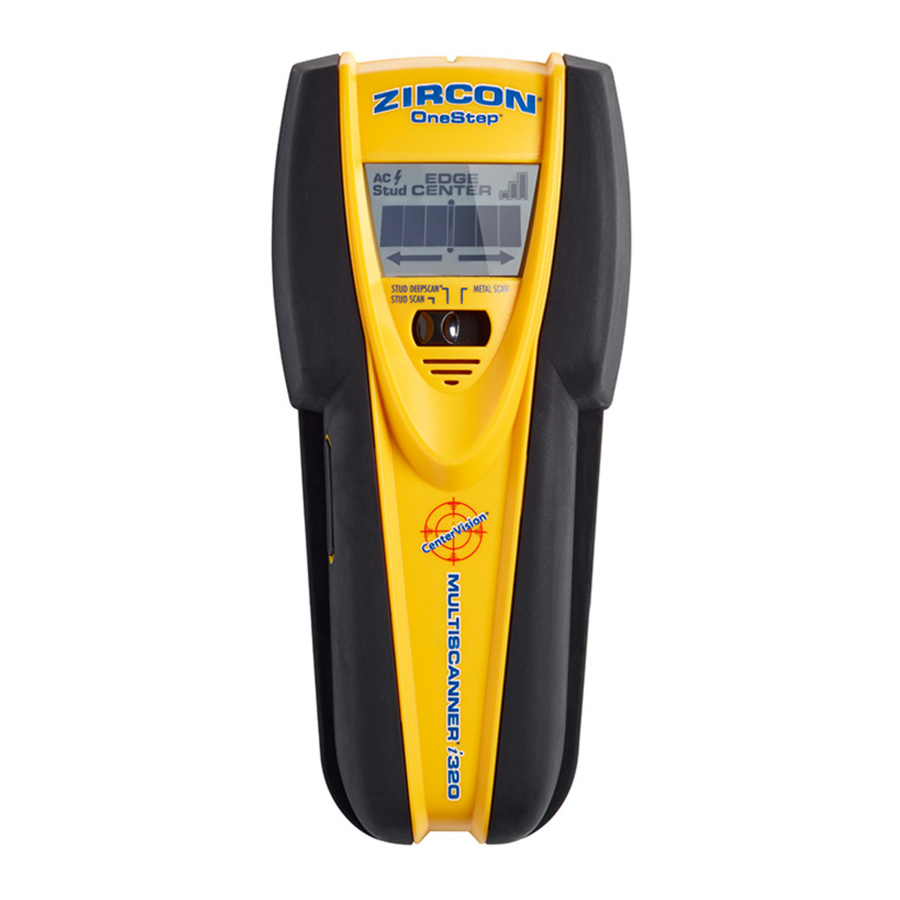

Zircon MultiScanner i320 OneStep - Brukermanual for multifunksjonell veggskanner

INSTALLERE BATTERIET

Trykk batteridekselet inn med fingeren eller en mynt og løft opp for å fjerne dekselet. Koble 9-volts batteriet til kabelen. Plasser det i rommet og trykk det på plass. Sett på batteridekselet og klikk det igjen. Batteriet vil vare i omtrent 2 år under normale forhold.

VELGE MODUS

Flytt velgerbryteren til ønsket modus: STUD SCAN (stender-skanning) for å finne trestendere eller metallstendere; DEEPSCAN^® for å skanne vegger over 19 mm; eller METAL SCAN (metall-skanning) for å lokalisere metall.

FINNE EN STENDER

Skann alltid etter stendere med skanneren plassert flatt mot veggen. Flytt modusbryteren til STUD SCAN, plasser verktøyet flatt mot veggen, og trykk og hold deretter inne Power-knappen (strømknappen). Vent på et pip for å bekrefte at kalibreringen er fullført før du flytter skanneren.

Skyv verktøyet sakte over overflaten. EDGE-displayet (kantdisplayet) vil lyse, og indikerer plasseringen av stenderkanten.

Fortsett å skyve verktøyet. Når midten av en stender er lokalisert med tre stolper på Signal Strength Indicator (signalstyrkeindikatoren), vil de fire midterste stolpene, CENTER-displayet (midtdisplayet) og SpotLite^® Pointing System (pekesystem) lyse, og summeren vil høres.

I tilfeller av dypere stendere (tykkere vegger), når midten av stenderen er lokalisert, vil bare to stolper vises på Signal Strength Indicator (signalstyrkeindikatoren), og bare SpotLite^® Pointing System (pekesystem) og de fire midterste stolpene vil lyse. Hvis du fortsatt ikke finner en stender, kan du prøve STUD DEEPSCAN^®-modus.

DRIFTSTIPS

For optimale skanneresultater er det viktig å holde MultiScanner^® i320 riktig og bevege seg sakte når du skanner. Følgende tips vil gi mer nøyaktige skanneresultater:

• Grip håndtaket med tommelen på den ene siden og fingrene på den andre siden. Pass på at fingertuppene hviler på eller over stigbrettet og ikke berører overflaten som skannes eller skannehodet på verktøyet.
• Hold verktøyet rett opp og ned, parallelt med stenderne, og ikke roter verktøyet.
• Hold verktøyet flatt mot veggen og ikke vipp, eller trykk hardt når du sakte skyver over overflaten som skannes.
• Unngå å plassere den andre hånden, eller noen annen del av kroppen din, på overflaten som skannes. Dette vil forstyrre verktøyets ytelse.

WireWarning^® Deteksjon

Zircons WireWarning^® deteksjonsfunksjon fungerer kontinuerlig i alle moduser. Når det oppdages spenning, vil AC detection warning indicator (AC-deteksjonsvarselindikatoren) vises på displayet. Hvis skanningen starter over en strømførende AC-ledning, vil AC-indikatoren blinke kontinuerlig. Hvis dette skjer, slipper du Power-knappen (strømknappen), flytter verktøyet over og kalibrerer på nytt på et nytt sted. Når kalibreringen er fullført, begynner du å skyve verktøyet i retning av din første kalibrering.

Ledninger dypere enn 51 mm fra overflaten, i plastrør, eller bak kryssfiner, eller metallisk veggbekledning, blir kanskje ikke oppdaget. Metallskjermede ledninger eller de i metallrør vil ikke bli oppdaget. Utvis ekstrem forsiktighet under disse omstendighetene eller når som helst det er strømførende AC-ledninger til stede.

Slå alltid av strømmen når du arbeider i nærheten av elektriske ledninger.

KALIBRERE VERKTØYET I STUD SCAN/STUD DEEPSCAN^®

MultiScanner^® i320 kan kalibreres hvor som helst på veggen. Den overvåker provisorisk undergrunnsmiljøet 10 ganger per sekund og kalibrerer automatisk på nytt, når det er nødvendig, for å finne midten av stendere i ett trinn.

• Plasser MultiScanner^® i320 mot veggen^® før du trykker på Power-knappen (strømknappen) i STUD SCAN eller STUD DEEPSCAN-modus.
• Når verktøyet er slått på, vil det automatisk utføre alle kalibreringer. LCD-skjermen vil vise alle ikoner til kalibreringen er fullført. Når kalibreringen er fullført, vil SpotLite^® Pointing System (pekesystem) og summeren aktiveres et øyeblikk, og verktøyet vil begynne kontinuerlige målinger. Fortsett å trykke ned Power-knappen (strømknappen) og hold verktøyet flatt mot veggen og begynn å skanne.
  Merk: Det er viktig å vente til kalibreringen er fullført (1–2 sekunder) før du flytter skanneren.
• ACT^™ (Auto Correcting Technology) (automatisk korreksjonsteknologi): Under skanning vil verktøyet automatisk kalibrere seg selv når det er nødvendig. Denne rekalibreringen er gjennomsiktig og ingen indikasjon gis. Hvis et pilikon lyser, kalibrerte verktøyet nær eller over en stender og flyttet seg deretter bort. Pilen indikerer retningen til den tapte stenderen.


ARBEIDE MED ULIKE MATERIALER

Tapet: MultiScanner^® i320 fungerer normalt på vegger dekket med tapet eller stoff, med mindre materialene er metallfolie, inneholder metallfibre eller fortsatt er våte etter påføring. Tapet må kanskje tørke i flere uker etter påføring.

Nymalte vegger: Kan ta en uke eller lenger å tørke etter påføring. Hvis det er vanskelig å finne en stender i STUD SCAN-modus (stender-skannemodus) på fersk maling, bytter du til METAL SCAN-modus (metall-skannemodus) for å finne spiker eller gipsskruer som holder gipsplater til stendere.

Lekter og puss: På grunn av uregelmessigheter i pusstykkelsen er det vanskelig for MultiScanner^® i320 å finne stendere i STUD SCAN-modus (stender-skannemodus). Bytt til METAL SCAN-modus (metall-skannemodus) for å finne spikerhodene som holder trelektene til stenderne. Hvis pussen har metallnettforsterkning, vil MultiScanner^® i320 ikke kunne oppdage gjennom det materialet.

Ekstremt teksturerte vegger eller akustiske tak: Når du skanner et tak eller en vegg med en ujevn overflate, plasserer du tynn papp på overflaten som skal skannes og skanner over pappen i STUD DEEPSCAN^®-modus. Hvis du mottar uregelmessige skanneresultater, bytter du til METAL SCAN-modus (metall-skannemodus) for å finne spiker eller gipsskruer som er rettet vertikalt der en stender eller bjelke er plassert.

Tregulv, undergulv eller gipsplater over kryssfiner: Bruk DEEPSCAN^®-modus og beveg verktøyet sakte. Signal Strength Indicator (signalstyrkeindikatoren) kan bare vise 1 eller 2 stolper når verktøyet lokaliserer en stender gjennom tykke overflater. MultiScanner^® i320 kan ikke skanne etter trestendere og bjelker gjennom teppe og polstring. I problematiske situasjoner kan du prøve å bruke METAL SCAN (metall-skanning) for å finne spiker eller skruer som kan være rettet vertikalt der en stender eller bjelke er plassert.

Merk: Følsomhetsdybde og nøyaktighet kan variere på grunn av fuktighet, innhold av materialer, veggtekstur og maling.

FCC Part 15 Class B Registration (FCC del 15 klasse B-registrering)

Denne enheten overholder del 15 av FCC-reglene. Driften er underlagt følgende to betingelser:

1. denne enheten kan ikke forårsake skadelig interferens, og
2. denne enheten må akseptere all mottatt interferens, inkludert interferens som kan forårsake uønsket drift.

SKANNE I METALLMODUS

Merk: Når du skanner etter stendere, bruk STUD SCAN-modus (stender-skannemodus) (eller Stud DEEPSCAN^® -modus på tykkere vegger) for raskt å finne midten og kantene på tre- eller metallstendere. Bruk METAL SCAN (metall-skanning) for å finne ut om den forrige avlesningen i STUD SCAN (stender-skanning) var en trestender, metallstender eller et rør. I METAL SCAN (metall-skanning) vil bare metallgipsskruer bli funnet i trestendere, mens metall vil bli indikert overalt på en metallstender eller et rør. METAL SCAN (metall-skanning) har interaktiv kalibrering som lar deg justere følsomheten for metall, som kan brukes til å finne den nøyaktige plasseringen av metallgjenstander i vegger, gulv og tak. Maksimal følsomhet er ideell for raskt å finne den omtrentlige plasseringen av metall. Følsomheten kan imidlertid reduseres ved å kalibrere verktøyet nærmere metall. Med redusert følsomhet vil området der metall er indikert være mindre. Men i begge tilfeller er metallmålet i midten av området der verktøyet indikerer at metall er til stede.

1. Flytt modusbryteren til METAL SCAN-modus (metall-skannemodus). For maksimal metallfølsomhet, slå på verktøyet i luften ved å trykke og holde inne Power-knappen (strømknappen). Dette vil sikre at den kalibreres vekk fra alle metallgjenstander. (Verktøyet kan bare kalibreres utenfor veggen i METAL SCAN-modus (metall-skannemodus).)
2. (Figur A) Mens du holder inne Power-knappen (strømknappen), trykker du verktøyet flatt mot veggen og skyver skanneren sakte over overflaten. Merk punktet der du får den høyeste metallindikasjonen (flest midterste stolper på skjermen). Hvis det er et sterkt mål, vil SpotLite^® Pointing System (pekesystem) også skinne en lysstråle og et jevnt pip vil høres. Fortsett i samme retning til displaystolpene reduseres. Snu retning og merk stedet der displaystolpene topper seg fra den omvendte retningen. Midtpunktet mellom de to merkene er plasseringen av midten av metallgjenstanden. Hvis enheten indikerer metall over et stort område, kan du avgrense skanneområdet for å finne metallmålet mer nøyaktig ved å følge trinn 3 og 4 nedenfor.

3. (Figur B) For ytterligere å finne plasseringen av metallmålet, skann området igjen. Slipp Power-knappen (strømknappen) og slå deretter enheten på igjen, denne gangen starter du på veggen over et av de forrige merkene. Dette vil tilbakestille verktøyet til en lavere følsomhet og begrense skanneområdet.

4. (Figur C) For å fortsette å redusere følsomheten og ytterligere avgrense skanneområdet, gjenta trinn 3. Denne prosedyren kan gjentas flere ganger for å begrense feltet enda mer.


Merk: Hvis noen stolper vises på skjermen, er metall til stede. Små mål eller mål dypt inne i overflaten kan bare lyse opp noen av stolpene og ikke midtlinjen eller lydtonen. I dette tilfellet bruker du den høyeste indikasjonen for å bestemme metallposisjonen.

NYTTIGE TIPS

(Se også DRIFTSTIPS)

ACT, CenterVision, DeepScan, MultiScanner, OneStep, SpotLite, WireWarning og Zircon er registrerte varemerker eller varemerker for Zircon Corporation.
