Jensen MPR420 – Brukermanual for mottaker

INSTALLASJON

Forberedelse

Les hele manualen før installasjon.

Før du starter

• Koble fra den negative batteripolen. Rådfør deg med en kvalifisert tekniker for instruksjoner.
• Unngå å installere enheten der den vil bli utsatt for høye temperaturer, som fra direkte sollys, eller der den vil bli utsatt for støv, smuss eller kraftige vibrasjoner.

Komme i gang

• Fjern pynteringen fra enheten.
• Sett de medfølgende nøklene inn i sporene som vist, og skyv enheten ut av monteringshylsen.
• Installer monteringshylsen i åpningen og bøy tapper for å feste den.
• Koble til ledningsnett og antenne. Rådfør deg med en kvalifisert tekniker hvis du er usikker.
• Enkelte kjøretøy kan kreve et installasjonssett og/eller ledningsnettadapter (selges separat).
• Test for korrekt drift og skyv inn i monteringshylsen for å feste.
• Klikk pynteringen på plass.

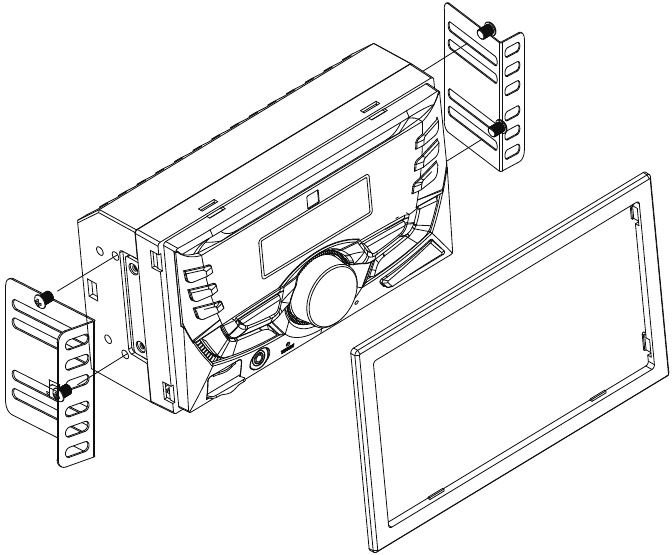

Bruk de eksisterende brakettene fra fabrikkstereoen eller brakettene som følger med installasjonssettet, og monter brakettene på sidene av hovedenheten med skruene som følger med hovedenheten.

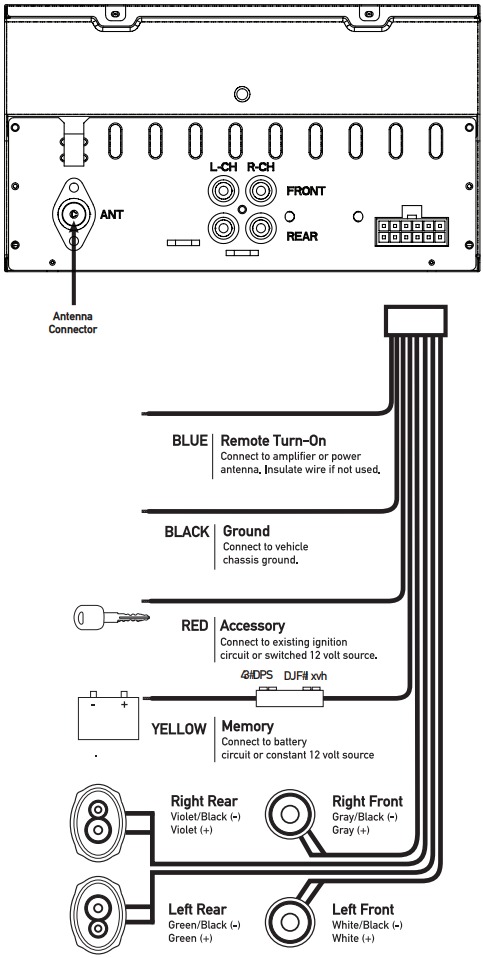

Koblingsskjema

SIKRING
Når du bytter sikring, må du forsikre deg om at den nye sikringen er av riktig type og amperestyrke. Bruk av feil sikring kan skade radioen. Enheten bruker en 10 amp ATC-sikring som er plassert ved siden av ledningskontakten.

DRIFT

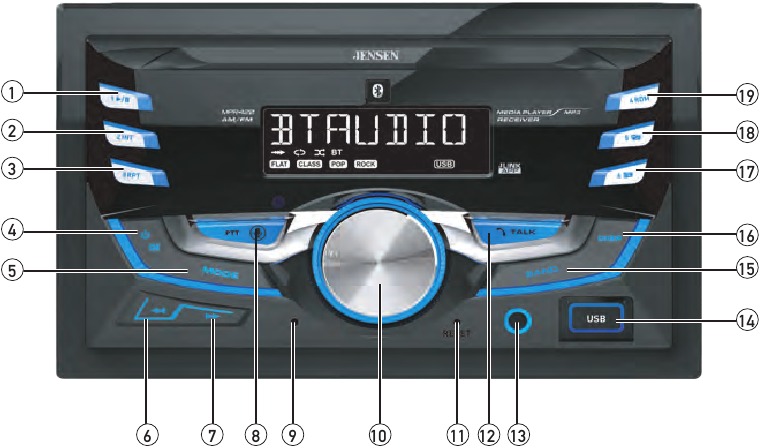

Kontrollplasseringer

1. Forhåndsinnstilt 1 / Spill av/pause
2. Forhåndsinnstilt 2 / Intro
3. Forhåndsinnstilt 3/ Gjenta
4. Strøm / Demp
5. Modus
6. Still inn / Spor ned
7. Still inn / Spor opp
8. Stemmeaktiveringsknapp
9. Mikrofon
10. Volumknapp
11. Tilbakestill
12. Bluetooth-samtale
13. Ekstra inngang
14. USB-port
15. Bånd
16. Skjerm
17. Forhåndsinnstilt 6 / Mappe opp
18. Forhåndsinnstilt 5 / Mappe ned
19. Forhåndsinnstilt 4 / Tilfeldig

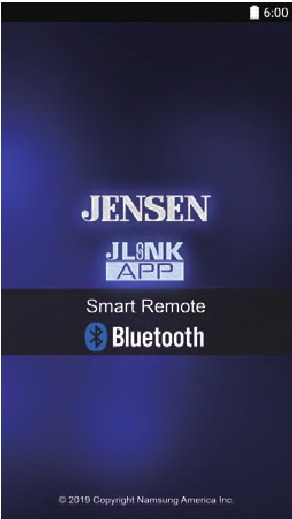

APP-drift

Jensen Smart App er den ultimate trådløse fjernkontrollen for mottakeren din. Du kan laste ned Jensen Smart App fra Apple App Store eller Google Play Store og installere den på smarttelefonen eller nettbrettet ditt.

Vennligst skann følgende QR-kode for å laste ned Jensen J-Link P2 APP til smarttelefonen din.

Stemmeaktiveringsdrift

Bluetooth skal være paret mellom smarttelefonen og mottakeren.
Trykk på stemmeaktiveringsknappen , og mottakeren vil bytte til Bluetooth-modus. Dette vil aktivere Siri eller Google Assistant på smarttelefonen din. Du må manuelt bytte tilbake til forrige eller ønsket modus når denne operasjonen er avsluttet.

Generell drift

Slå på/av	Trykk på knappen for å slå på enheten. Trykk på igjen for å slå av enheten.
Endre modus	Trykk på MODE for å velge mellom Radio, USB, Auxiliary Input (ekstra inngang) og Bluetooth. Driftsmoduser vises på skjermen.
Volum	Juster volumet med volumknappen (00-40).
Demp	Trykk for å dempe lyden. Trykk igjen for å fortsette å lytte på det tidligere valgte volumet.
Ekstra innganger	Sett en 3,5 mm kabel i enhetens front AUX-port.
Tilbakestill	Trykk på RESET (tilbakestill)-knappen for å tilbakestille enheten til fabrikkinnstillingene hvis det oppstår unormal drift. Tilbakestillingsknappen er plassert på frontpanelet.
Stille inn klokken	Når enheten er på, trykker du på DISP for å vise klokkeslettet. Trykk og hold inne DISP til timene begynner å blinke, og slipp deretter. Vri på volumknappen for å justere timene, og trykk deretter på DISP, minuttene begynner å blinke, Vri på volumknappen for å justere minuttene. Trykk på DISP et øyeblikk for å lagre valgt tid.
Skjerm	Trykk på DISP for å veksle skjerm mellom forskjellige viste opplysninger.
Lyd / Meny	Trykk på volumknappen et øyeblikk for å velge mellom lydfunksjoner. Trykk og hold inne volumknappen i mer enn to sekunder for å velge mellom menyfunksjonene. Roter volumknappen til venstre/høyre for å justere eller aktivere ønsket funksjon/lyd.

AM/FM-tuners drift

Søk etter innstilling	Trykk på TUNE eller TUNE for å søke etter forrige eller neste sterke stasjon.
Manuell innstilling	Trykk og hold inne TUNE eller TUNE for å gå inn i manuell innstillingsmodus, og trykk deretter på TUNE eller TUNE øyeblikkelig for å endre radiofrekvensen opp eller ned ett trinn om gangen. Trykk og hold inne TUNE eller TUNE for å gå raskt fremover.
Bånd	Trykk på BAND (bånd) for å velge mellom FM1-, FM2-, FM3-, AM1- og AM2-bånd. Opptil seks forhåndsinnstillinger kan programmeres for hvert bånd, noe som gjør det mulig å lagre opptil 18 FM-stasjoner og 12 AM-stasjoner i minnet.
Lagre forhåndsinnstillinger	Opptil 18 FM- og 12 AM-stasjoner kan lagres. For å lagre en stasjon velger du ønsket bånd og stasjon. Trykk og hold inne ønsket forhåndsinnstillingsknapp (1-6) i mer enn to sekunder. Når den er lagret, vises forhåndsinnstillingsnummeret på skjermen.
Hente tilbake forhåndsinnstillinger	Forhåndsinnstilte stasjoner kan hentes tilbake når som helst ved å trykke på den tilsvarende forhåndsinnstillingsknappen.
Lagre automatisk	Trykk og hold inne AS/PS i mer enn 2 sekunder for å lagre 18 FM-stasjoner og 12 AM-stasjoner automatisk.
Forhåndsinnstilte skannestasjoner	Trykk på AS/PS for å hente tilbake hver forhåndsinnstilte stasjon som er lagret i minnene i hvert bånd.

USB-drift

TUNE eller TUNE

Spille MP3-filer	For å spille MP3-filer, sett inn en USB-enhet som inneholder MP3-filer.
Valg av spor	Trykk på TUNE for å hoppe til begynnelsen av neste spor. Trykk på TUNE for å hoppe til begynnelsen av forrige spor.
Spole fremover og bakover	Trykk og hold inne TUNE eller TUNE for å spole fremover eller bakover et spor.
Pause	Trykk på for å stoppe USB-avspillingen midlertidig. Trykk på igjen for å gjenoppta avspillingen.
Mappetilgang	Mapper kan bli funnet ved å trykke på Folder Up (mappe opp) eller Folder Down (mappe ned). Omtrent ett sekund etter at mappenavnet vises, vil den første filen under den valgte mappen vises og avspillingen vil begynne.
Gjenta	Trykk på RPT for å veksle mellom RPT ALL (gjenta alle) og RPT ONE (gjenta én). RPT ALL (gjenta alle) – Spiller alle spor på USB-enheten. RPT ONE (gjenta én) – Gjentar kontinuerlig valgt spor.
Tilfeldig	Trykk på RDM for å spille spor i tilfeldig rekkefølge; trykk igjen for å avbryte RDM-funksjonen.
Intro	Trykk på INT for å spille de første 10 sekundene av hvert spor; trykk igjen for å avbryte INT-funksjonen.

Bluetooth-drift

Begrenset ett års garanti

For mer informasjon og for plasseringen av nærmeste autoriserte servicesenter, vennligst kontakt oss på en av følgende måter:

• Ring oss gratis på 888-921-4088
• Send oss en e-post på cs@jensenmobile.com

Feilsøking

Spesifikasjoner

Design og spesifikasjoner kan endres uten varsel.

CEA-2006 Power Standard-spesifikasjoner
(referanse: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Effekt: 16 watt RMS x 4 kanaler ved 4 ohm og < 1% THD+N
Signal-til-støy-forhold: 75dBA (referanse: 1 watt i 4 ohm)

Dual Electronics Corp.
Tollfritt: 888-921-4088
www.jensenmobile.com
