Jensen MPR420 - Manual do recetor
Conteúdo
INSTALAÇÃO
Preparação
Leia todo o manual antes da instalação.
Antes de começar
- Desligue o terminal negativo da bateria. Consulte um técnico qualificado para obter instruções.
- Evite instalar a unidade onde possa estar sujeita a temperaturas elevadas, como a luz solar direta, ou onde possa estar sujeita a poeira, sujidade ou vibração excessiva.
Começar
- Remova o anel de acabamento da unidade.
- Insira as chaves fornecidas nas ranhuras conforme mostrado e deslize a unidade para fora da manga de montagem.
- Instale a manga de montagem na abertura, dobrando as patilhas para fixar.
- Ligue o chicote de cablagem e a antena. Consulte um técnico qualificado se não tiver a certeza.
- Determinados veículos podem necessitar de um kit de instalação e/ou um adaptador de chicote de cablagem (vendidos separadamente).
- Teste o funcionamento correto e deslize para dentro da manga de montagem para fixar.
- Encaixe o anel de acabamento no lugar.
Usando os suportes existentes do estéreo de fábrica ou os suportes fornecidos com o kit de instalação, monte os suportes nas laterais da unidade principal com os parafusos fornecidos com a unidade principal.
Diagrama de cablagem
FUSÍVEL
Ao substituir o fusível, certifique-se de que o novo fusível é do tipo e amperagem corretos. A utilização de um fusível incorreto pode danificar o rádio. A unidade utiliza um fusível ATC de 10 amp localizado junto ao conetor de cablagem.
FUNCIONAMENTO

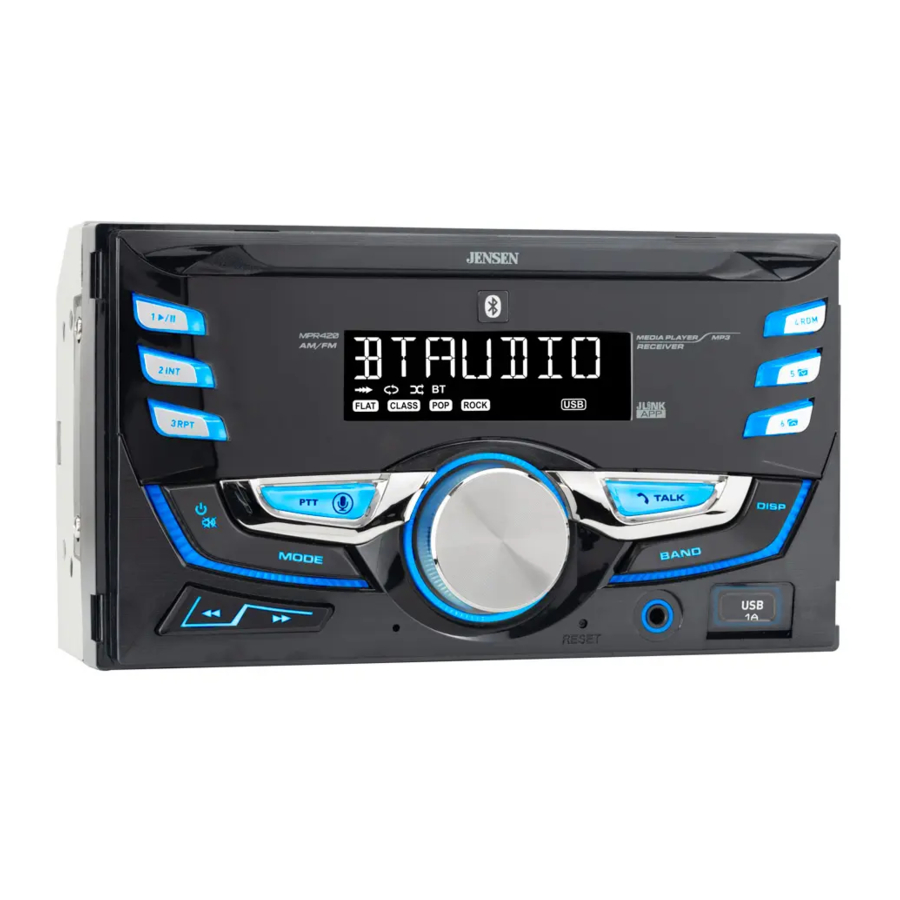

Localizações dos controlos
- Predefinição 1 / Reproduzir/Pausa
- Predefinição 2 / Introdução
- Predefinição 3/ Repetir
- Ligar/Desligar / Silenciar
- Modo
- Sintonizar / Faixa para baixo
- Sintonizar / Faixa para cima
- Botão de ativação de voz
- Microfone
- Botão de volume
- Repor
- Conversa Bluetooth
- Entrada auxiliar
- Porta USB
- Banda
- Visor
- Predefinição 6 / Pasta para cima
- Predefinição 5 / Pasta para baixo
- Predefinição 4 / Aleatório
Funcionamento da APP
A aplicação Jensen Smart App é o derradeiro controlo remoto sem fios para o seu recetor. Pode transferir a aplicação Jensen Smart App da Apple App Store ou da Google Play Store e instalá-la no seu smartphone ou tablet.
Digitalize o seguinte código QR para transferir a APP Jensen J-Link P2 para o seu smartphone.
Funcionamento da ativação de voz
O Bluetooth deve ser emparelhado entre o seu smartphone e o recetor.
Prima o botão de ativação de voz
e o recetor irá mudar para o modo Bluetooth. Isto irá ativar o Siri ou o Google Assistant no seu smartphone. Terá de mudar manualmente de volta para o modo anterior ou desejado assim que esta operação for terminada.
Funcionamento geral
| Ligar/Desligar | Prima o botão  para ligar a unidade. Prima novamente para desligar a unidade. |
| Mudar de modo | Prima MODE para selecionar entre Rádio, USB, Entrada auxiliar e Bluetooth. Os modos de funcionamento são apresentados no visor. |
| Volume | Ajuste o volume usando o botão de volume (00-40). |
| Silenciar | Prima para silenciar o áudio. Prima novamente para retomar a audição no volume previamente selecionado. |
| Entradas auxiliares | Insira um cabo de 3,5 mm na porta AUX frontal da unidade. |
| Repor | Prima o botão RESET (REPOR) para repor a unidade para as definições de fábrica se ocorrer um funcionamento anormal. O botão de repor está localizado no painel frontal. |
| Definir o relógio | Com a unidade ligada, prima DISP para apresentar a hora do relógio. Prima e mantenha premido DISP até as horas começarem a piscar e, em seguida, liberte. Rode o botão de volume para ajustar as horas e, em seguida, prima DISP, os minutos começam a piscar, rode o botão de volume para ajustar os minutos. Prima DISP momentaneamente para guardar a hora selecionada. |
| Visor | Prima DISP para alternar o visor entre várias informações apresentadas. |
| Áudio / Menu | Prima o botão de volume momentaneamente para selecionar entre as funções de áudio. Prima e mantenha premido o botão de volume durante mais de dois segundos para selecionar entre as funções do menu. Rode o botão de volume para a esquerda/direita para ajustar ou ativar a função/áudio desejado. |
Funcionamento do sintonizador AM/FM
| Sintonia de procura | Prima TUNE  ou TUNE  para procurar a estação forte anterior ou seguinte. |
| Sintonia manual | Prima e mantenha premido TUNE ou TUNE para entrar no modo de sintonia manual e, em seguida, prima TUNE ou TUNE momentaneamente para alterar a frequência de rádio para cima ou para baixo um passo de cada vez. Prima e mantenha premido TUNE ou TUNE para avançar rapidamente. |
| Banda | Prima BAND (BANDA) para selecionar entre as bandas FM1, FM2, FM3, AM1 e AM2. Podem ser programadas até seis predefinições para cada banda, permitindo que até 18 estações de FM e 12 estações de AM sejam armazenadas na memória. |
| Armazenar predefinições | Podem ser armazenadas até 18 estações de FM e 12 de AM. Para armazenar uma estação, selecione a banda e a estação desejadas. Prima e mantenha premido o botão de predefinição desejado (1-6) durante mais de dois segundos. Quando armazenado, o número de predefinição irá aparecer no visor. |
| Relembrar predefinições | As estações predefinidas podem ser relembradas a qualquer momento premindo o botão de predefinição correspondente. |
| Armazenar automaticamente | Prima e mantenha premido AS/PS durante mais de 2 segundos para armazenar 18 estações de FM e 12 de AM automaticamente. |
| Estações de procura de predefinições | Prima AS/PS para relembrar cada estação predefinida que está armazenada nas memórias em cada banda. |
Funcionamento USB
TUNE ou TUNE
| Reproduzir ficheiros MP3 | Para reproduzir ficheiros MP3, insira um dispositivo USB que contenha ficheiros MP3. |
| Selecionar faixa | Prima TUNE para saltar para o início da faixa seguinte. Prima TUNE para saltar para o início da faixa anterior. |
| Avanço e retrocesso rápidos | Prima e mantenha premido TUNE ou TUNE para avançar ou retroceder rapidamente numa faixa. |
| Pausa | Prima  para parar temporariamente a reprodução USB.Prima novamente para retomar a reprodução. |
| Acesso à pasta | As pastas podem ser encontradas premindo Folder Up (Pasta para cima) ou Folder Down (Pasta para baixo). Cerca de um segundo após o nome da pasta ser apresentado, o primeiro ficheiro na pasta selecionada será apresentado e a reprodução começará. |
| Repetir | Prima RPT para alternar entre RPT ALL (RPT TUDO) e RPT ONE (RPT UM).
|
| Aleatório | Prima RDM para reproduzir faixas em ordem aleatória; prima novamente para cancelar a função RDM. |
| Introdução | Prima INT para reproduzir os primeiros 10 segundos de cada faixa; prima novamente para cancelar a função INT. |
Funcionamento Bluetooth
| Preparação | Antes de usar um dispositivo Bluetooth, este deve ser emparelhado e ligado. Certifique-se de que o Bluetooth está ativado no seu dispositivo antes de iniciar o processo de emparelhamento. |
| Emparelhar um novo dispositivo | A unidade principal transmite o sinal de emparelhamento constantemente quando não há dispositivos ligados. Conclua a sequência de emparelhamento a partir do seu dispositivo Bluetooth. Consulte o manual do proprietário do seu dispositivo para obter mais detalhes. O nome do dispositivo é "JENSEN MEDIA PLAYER". O código de acesso Bluetooth é "1234". Nota: A unidade principal pode estar em qualquer modo de funcionamento quando o emparelhamento é efetuado. |
| Resolução de problemas de transmissão de áudio | A unidade principal suporta a transmissão de áudio sem fios A2DP de um dispositivo móvel Bluetooth diretamente para a sua unidade principal. As seguintes funções podem ser usadas para controlar a música:
|
Garantia limitada de um ano
Para obter mais informações e a localização do centro de assistência autorizado mais próximo, contacte-nos através de um dos seguintes métodos:
- Ligue-nos gratuitamente para o número 888-921-4088
- Envie-nos um e-mail para cs@jensenmobile.com
Resolução de problemas
| Problema | Causa | Ação |
A unidade não liga/sem alimentação | Cabo amarelo não ligado ou tensão incorreta Cabo vermelho não ligado ou tensão incorreta | Verifique as ligações para a tensão correta (11~16 VCC) |
| Cabo preto não ligado | Verifique a ligação à terra | |
| Fusível queimado | Substitua o fusível | |
A unidade tem alimentação, mas não tem som | Cabos dos altifalantes não ligados | Verifique as ligações nos altifalantes |
| Um ou mais cabos dos altifalantes a tocar uns nos outros ou a tocar na terra do chassis | Isole todos os cabos dos altifalantes desencapados uns dos outros e da terra do chassis | |
A unidade queima fusíveis | Cabo amarelo ou vermelho a tocar na terra do chassis | Verifique se há cabos entalados |
| Cabos dos altifalantes a tocar na terra do chassis | Verifique se há cabos entalados | |
| Classificação do fusível incorreta | Use um fusível com a classificação correta | |
NÃO APARECE NENHUM FICHEIRO no visor | Não foram encontrados ficheiros MP3 reproduzíveis no dispositivo | Verifique se o dispositivo tem ficheiros MP3 válidos |
NÃO APARECE NENHUM SUPORTE no visor | Está presente uma versão de etiqueta ID3 inválida | As etiquetas ID3 da versão 1.0 a 2.0 são suportadas. |
Especificações
| Sintonizador FM | Gama de sintonia: 87,5 MHz-107,9 MHz Sensibilidade utilizável: 8,5 dBf Sensibilidade de silenciamento de 50 dB: 10 dBf Separação estéreo a 1 kHz: >30 dB Resposta de frequência: 30 Hz-13 kHz |
| Sintonizador AM | Gama de sintonia: 530 kHz-1710 kHz Sensibilidade utilizável: <42 dBu Resposta de frequência: 30 Hz-2,2 kHz |
| Geral | Impedância de saída do altifalante: 4~8 ohms Tensão de saída de linha: 2 Volts RMS Dimensões: 7" x 7" x 4" (178 x 178 x 100 mm) |
O design e as especificações estão sujeitos a alterações sem aviso prévio.
Especificações de norma de potência CEA-2006
(referência: 14,4 VCC +/- 0,2 V, 20 Hz~20 kHz)
Potência de saída: 16 Watts RMS x 4 canais a 4 ohms e < 1% THD+N
Relação sinal/ruído: 75 dBA (referência: 1 watt em 4 ohms)
Dual Electronics Corp.
Número gratuito: 888-921-4088
www.jensenmobile.com
