INSTALASI

Persiapan

Harap baca seluruh buku petunjuk sebelum pemasangan.

Sebelum Anda Memulai

Lepaskan terminal negatif aki. Konsultasikan dengan teknisi yang berkualitas untuk mendapatkan petunjuk.
Hindari memasang unit di tempat yang memiliki suhu tinggi, seperti dari sinar matahari langsung, atau di tempat yang terkena debu, kotoran, atau getaran berlebihan.

Memulai

Lepaskan cincin trim dari unit.
Masukkan kunci yang disediakan ke dalam slot seperti yang ditunjukkan, dan geser unit keluar dari selongsong pemasangan.
Pasang selongsong pemasangan ke dalam lubang, tekuk tab untuk mengamankan.
Sambungkan kabel dan antena. Konsultasikan dengan teknisi yang berkualitas jika Anda tidak yakin.
Kendaraan tertentu mungkin memerlukan kit pemasangan dan/atau adaptor kabel (dijual terpisah).
Uji untuk pengoperasian yang benar dan geser ke dalam selongsong pemasangan untuk mengamankan.
Pasang cincin trim pada tempatnya.

Dengan menggunakan braket yang ada dari stereo pabrik atau braket yang disertakan dengan kit pemasangan, pasang braket ke sisi unit kepala dengan sekrup yang disertakan dengan unit kepala.

Diagram Pengkabelan

SEKERING
Saat mengganti sekering, pastikan sekering baru adalah jenis dan ampere yang benar. Menggunakan sekering yang salah dapat merusak radio. Unit ini menggunakan satu sekering ATC 10 amp yang terletak di samping konektor kabel.

OPERASI

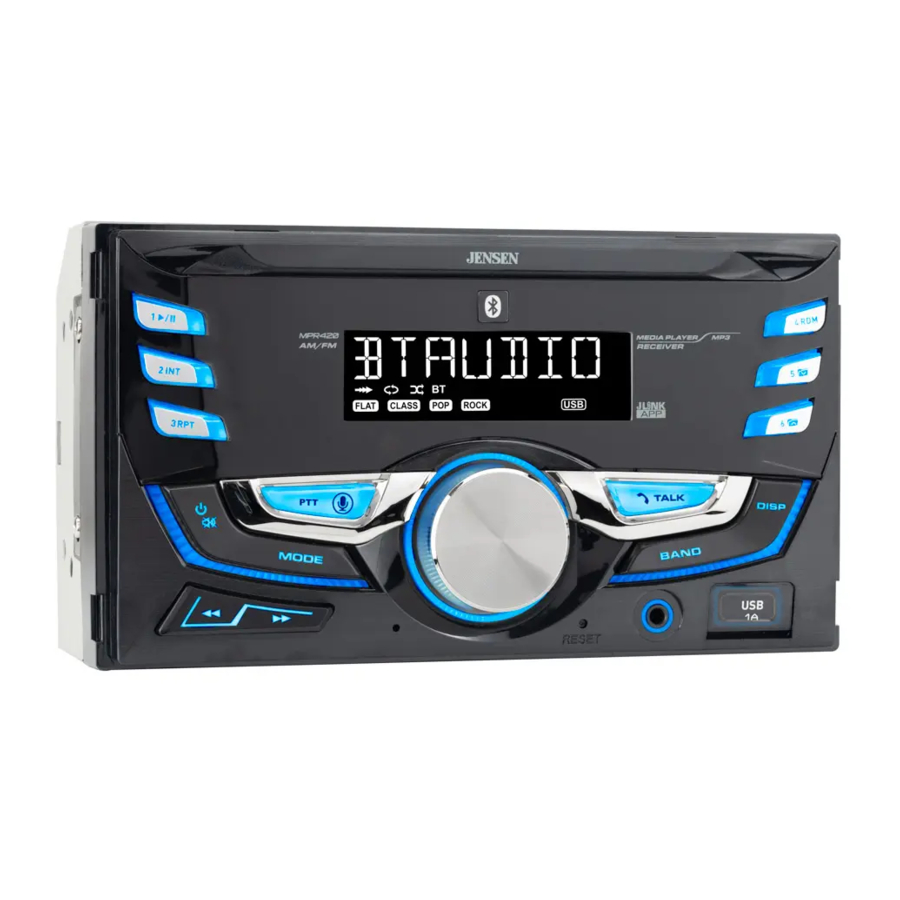

Lokasi Kontrol

Preset 1 / Play (Putar)/Pause (Jeda)
Preset 2 / Intro (Pendahuluan)
Preset 3/ Repeat (Ulangi)
Power (Daya) / Mute (Bisukan)
Mode
Tune (Setel) / Track Down (Lagu Turun)
Tune (Setel) / Track Up (Lagu Naik)
Tombol Aktivasi Suara
Mikrofon
Kenop Volume
Reset
Bluetooth Talk (Bicara Bluetooth)
Input Tambahan
Port USB
Band (Gelombang)
Display (Tampilan)
Preset 6 / Folder Up (Folder Naik)
Preset 5 / Folder Down (Folder Turun)
Preset 4 / Random (Acak)

Operasi APP

Jensen Smart App adalah kendali jarak jauh nirkabel terbaik untuk penerima Anda. Anda dapat mengunduh aplikasi Jensen Smart dari Apple App Store atau Google Play Store dan memasangnya di ponsel cerdas atau tablet Anda.

Silakan pindai kode QR berikut untuk mengunduh Jensen J-Link P2 APP ke ponsel cerdas Anda.

Operasi Aktivasi Suara

Bluetooth harus dipasangkan antara ponsel cerdas dan penerima.
Tekan tombol aktivasi suara , dan penerima akan beralih ke mode Bluetooth. Ini akan mengaktifkan Siri atau Google Assistant di ponsel cerdas Anda. Anda harus secara manual beralih kembali ke mode sebelumnya atau yang diinginkan setelah operasi ini dihentikan.

Operasi Umum

Menghidupkan/Mematikan Daya	Tekan tombol untuk menghidupkan unit. Tekan lagi untuk mematikan unit.
Mengubah Mode	Tekan MODE untuk memilih antara Radio, USB, Input Tambahan, dan Bluetooth. Mode operasi ditampilkan di layar.
Volume	Sesuaikan volume menggunakan kenop volume (00-40).
Bisukan	Tekan untuk menonaktifkan audio. Tekan lagi untuk melanjutkan mendengarkan pada volume yang dipilih sebelumnya.
Input Tambahan	Masukkan kabel 3,5 mm ke port AUX depan unit.
Reset	Tekan tombol RESET untuk mengatur ulang unit kembali ke pengaturan pabrik jika terjadi operasi abnormal. Tombol reset terletak di panel depan.
Menyetel Jam	Dengan unit menyala, tekan DISP untuk menampilkan waktu jam. Tekan dan tahan DISP hingga jam mulai berkedip, lalu lepaskan. Putar kenop volume untuk menyesuaikan jam, lalu tekan DISP, menit mulai berkedip, Putar kenop volume untuk menyesuaikan menit. Tekan DISP sebentar untuk menyimpan waktu yang dipilih.
Tampilan	Tekan DISP untuk beralih tampilan antara berbagai informasi yang ditampilkan.
Audio / Menu	Tekan kenop volume sebentar untuk memilih antara fungsi audio. Tekan dan tahan kenop volume selama lebih dari dua detik untuk memilih antara fungsi menu. Putar kenop volume ke kiri/kanan untuk menyesuaikan atau mengaktifkan fungsi/audio yang diinginkan.

Operasi Tuner AM/FM

Pencarian Penyetelan	Tekan TUNE atau TUNE untuk mencari stasiun kuat sebelumnya atau berikutnya.
Penyetelan Manual	Tekan dan tahan TUNE atau TUNE untuk masuk ke mode penyetelan manual, lalu tekan TUNE atau TUNE sebentar untuk mengubah frekuensi radio naik atau turun satu langkah setiap kali. Tekan dan tahan TUNE atau TUNE untuk maju dengan cepat.
Band (Gelombang)	Tekan BAND untuk memilih antara band FM1, FM2, FM3, AM1, dan AM2. Hingga enam preset dapat diprogram untuk setiap band, memungkinkan hingga 18 stasiun FM dan 12 stasiun AM disimpan dalam memori.
Menyimpan Preset	Hingga 18 stasiun FM dan 12 stasiun AM dapat disimpan. Untuk menyimpan stasiun, pilih band dan stasiun yang diinginkan. Tekan dan tahan tombol preset yang diinginkan (1-6) selama lebih dari dua detik. Saat disimpan, nomor preset akan muncul di layar.
Memanggil Preset	Stasiun preset dapat dipanggil kapan saja dengan menekan tombol preset yang sesuai.
Menyimpan Secara Otomatis	Tekan dan tahan AS/PS selama lebih dari 2 detik untuk menyimpan 18 stasiun FM dan 12 stasiun AM secara otomatis.
Memindai Stasiun Preset	Tekan AS/PS untuk memanggil setiap stasiun preset yang disimpan dalam memori di setiap band.

Operasi USB

TUNE atau TUNE

Memutar File MP3	Untuk memutar file MP3, masukkan perangkat USB yang berisi file MP3.
Pilih Lagu	Tekan TUNE untuk melompat ke awal lagu berikutnya. Tekan TUNE untuk melompat ke awal lagu sebelumnya.
Maju Cepat dan Mundur	Tekan dan tahan TUNE atau TUNE untuk memajukan atau memundurkan lagu dengan cepat.
Jeda	Tekan untuk menghentikan sementara pemutaran USB. Tekan lagi untuk melanjutkan pemutaran.
Akses Folder	Folder dapat ditemukan dengan menekan Folder Up (Folder Naik) atau Folder Down (Folder Turun). Sekitar satu detik setelah nama folder ditampilkan, file pertama di bawah folder yang dipilih akan ditampilkan dan pemutaran akan dimulai.
Ulangi	Tekan RPT untuk beralih antara RPT ALL dan RPT ONE. RPT ALL - Memutar semua trek pada perangkat USB. RPT ONE - Terus-menerus mengulangi trek yang dipilih.
Acak	Tekan RDM untuk memutar trek dalam urutan acak; tekan lagi untuk membatalkan fungsi RDM.
Intro (Pendahuluan)	Tekan INT untuk memutar 10 detik pertama dari setiap trek; tekan lagi untuk membatalkan fungsi INT.

Operasi Bluetooth

Persiapan	Sebelum menggunakan perangkat Bluetooth, perangkat tersebut harus dipasangkan dan disambungkan. Pastikan Bluetooth diaktifkan di perangkat Anda sebelum memulai proses pemasangan.
Memasangkan Perangkat Baru	Unit kepala menyiarkan sinyal pemasangan terus-menerus saat tidak ada perangkat yang terhubung. Selesaikan urutan pemasangan dari perangkat Bluetooth Anda. Lihat buku petunjuk untuk perangkat Anda untuk detail lebih lanjut. Nama perangkat adalah "JENSEN MEDIA PLAYER". Kode sandi Bluetooth adalah "1234". Catatan: Unit kepala dapat berada dalam mode operasi apa pun saat pemasangan dilakukan.
Pemecahan Masalah Streaming Audio	Unit kepala mendukung streaming audio nirkabel A2DP dari perangkat seluler Bluetooth langsung ke unit kepala Anda. Fungsi berikut dapat digunakan untuk mengontrol musik: Tekan untuk melompat ke trek audio berikutnya yang tersedia. Tekan untuk melompat ke trek audio sebelumnya. Tekan untuk beralih antara putar dan jeda selama pemutaran.

Garansi Terbatas Satu Tahun

Untuk informasi lebih lanjut dan lokasi pusat layanan resmi terdekat, silakan hubungi kami melalui salah satu metode berikut:

Hubungi kami bebas pulsa di 888-921-4088
E-mail kami di cs@jensenmobile.com

Pemecahan Masalah

Masalah	Penyebab	Tindakan
Unit tidak akan menyala/tidak ada daya	Kabel kuning tidak terhubung atau voltase salah Kabel merah tidak terhubung atau voltase salah	Periksa koneksi untuk voltase yang tepat (11~16VDC)
	Kabel hitam tidak terhubung	Periksa koneksi ke ground
	Sekering putus	Ganti sekering
Unit memiliki daya tetapi tidak ada suara	Kabel speaker tidak terhubung	Periksa koneksi di speaker
Unit memiliki daya tetapi tidak ada suara	Satu atau lebih kabel speaker saling bersentuhan atau menyentuh ground sasis	Isolasi semua kabel speaker telanjang dari satu sama lain dan ground sasis
Unit memutus sekering	Kabel kuning atau merah menyentuh ground sasis	Periksa kabel yang terjepit
	Kabel speaker menyentuh ground sasis	Periksa kabel yang terjepit
	Peringkat sekering salah	Gunakan sekering dengan peringkat yang benar
TIDAK ADA FILE yang muncul di layar	Tidak ada file MP3 yang dapat diputar yang ditemukan di perangkat	Periksa perangkat untuk file MP3 yang valid
TIDAK ADA DUKUNGAN yang muncul di layar	Versi tag ID3 yang tidak valid ada	Tag ID3 versi 1.0 hingga 2.0 didukung.

Spesifikasi

Tuner FM	Rentang penyetelan: 87.5MHz-107.9MHz Sensitivitas yang dapat digunakan: 8.5dBf Sensitivitas hening 50dB: 10dBf Pemisahan stereo @ 1kHz: >30dB Respons frekuensi: 30Hz-13kHz
Tuner AM	Rentang penyetelan: 530kHz-1710kHz Sensitivitas yang dapat digunakan: <42dBu Respons frekuensi: 30Hz-2.2kHz
Umum	Impedansi keluaran speaker: 4~8 ohm Voltase keluaran saluran: 2 Volts RMS Dimensi: 7" x 7" x 4" (178 x 178 x 100 mm)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Spesifikasi Standar Daya CEA-2006
(referensi: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Daya Keluaran: 16 Watt RMS x 4 saluran pada 4 ohm dan < 1% THD+N
Rasio Sinyal terhadap Kebisingan: 75dBA (referensi: 1 watt menjadi 4 ohm)
