Jensen MPR420 - Qabul qilgich qo'llanmasi

O'RNATISH

Tayyorgarlik

O'rnatishdan oldin butun qo'llanmani o'qing.

Boshlashdan oldin

• Salbiy batareya terminalini uzing. Ko'rsatmalar uchun malakali mutaxassisga murojaat qiling.
• Qurilmani yuqori haroratga ta'sir qiladigan joyga, masalan, to'g'ridan-to'g'ri quyosh nuri tushadigan joyga yoki chang, axloqsizlik yoki haddan tashqari tebranishga duchor bo'ladigan joyga o'rnatmang.

Ishga tushirish

• Qurilmadan bezak halqasini olib tashlang.
• Ko'rsatilgandek, taqdim etilgan kalitlarni uyalarga joylashtiring va qurilmani o'rnatish qismidan chiqarib oling.
• O'rnatish qismini teshikka o'rnating, mahkamlash uchun yorliqlarni buking.
• Simlarni ulash moslamasi va antennani ulang. Agar ishonchingiz komil bo'lmasa, malakali mutaxassisga murojaat qiling.
• Ba'zi transport vositalari uchun o'rnatish to'plami va/yoki simlarni ulash moslamasi (alohida sotiladi) talab qilinishi mumkin.
• To'g'ri ishlashini tekshiring va mahkamlash uchun o'rnatish qismiga suring.
• Bezak halqasini joyiga qo'ying.

Zavodiy stereodan mavjud bo'lgan qavslardan yoki o'rnatish to'plami bilan birga kelgan qavslardan foydalanib, qavslarni bosh blokning yon tomonlariga bosh blok bilan birga kelgan vintlar bilan o'rnating.

Simlar diagrammasi

SAQLAGICH
Saqlagichni almashtirayotganda, yangi saqlagich to'g'ri turdagi va amperga ega ekanligiga ishonch hosil qiling. Noto'g'ri saqlagichdan foydalanish radio qurilmaga zarar etkazishi mumkin. Qurilma simlarni ulash ulagichi yonida joylashgan bitta 10 amp ATC saqlagichdan foydalanadi.

FOYDALANISH

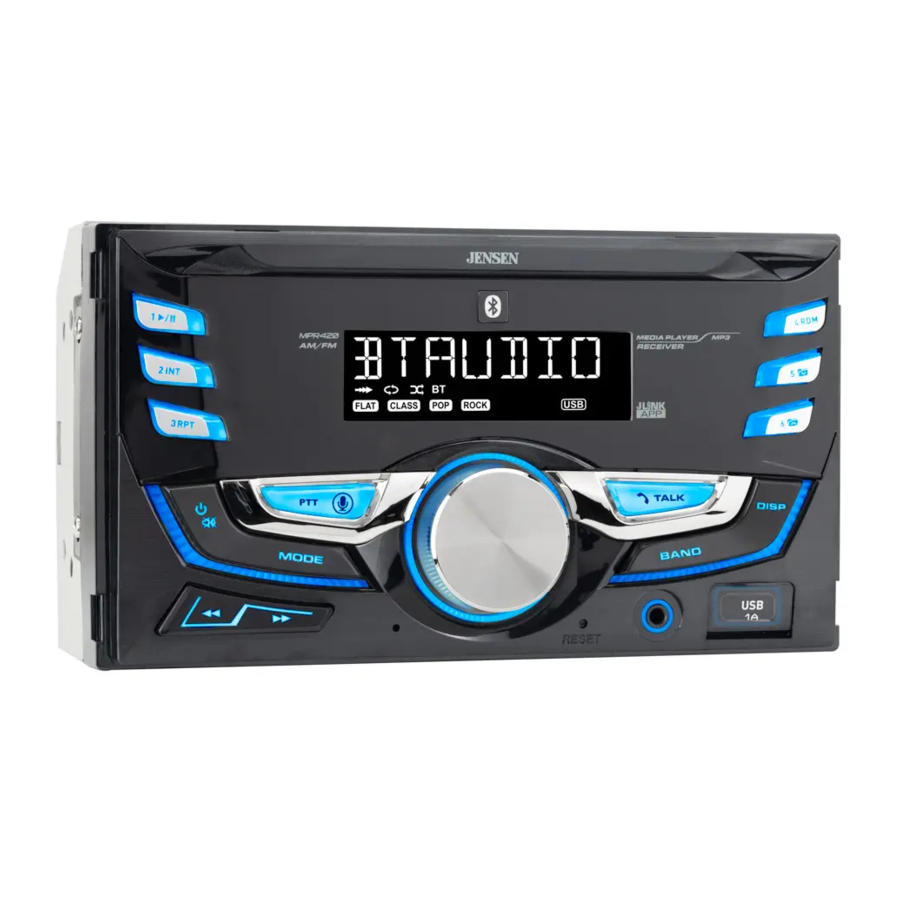

Boshqaruv joylari

1. Oldindan o'rnatilgan 1 / O'ynatish/Pauza
2. Oldindan o'rnatilgan 2 / Kirish
3. Oldindan o'rnatilgan 3/ Takrorlash
4. Quvvat / Ovozni o'chirish
5. Rejim
6. Sozlash / Trekni pastga tushirish
7. Sozlash / Trekni yuqoriga ko'tarish
8. Ovozni faollashtirish tugmasi
9. Mikrofon
10. Ovoz balandligini sozlash tugmasi
11. Qayta o'rnatish
12. Bluetooth orqali gaplashish
13. Yordamchi kirish
14. USB porti
15. Diapazon
16. Displey
17. Oldindan o'rnatilgan 6 / Jildni yuqoriga
18. Oldindan o'rnatilgan 5 / Jildni pastga
19. Oldindan o'rnatilgan 4 / Tasodifiy

APP orqali ishlash

Jensen Smart App - bu sizning qabul qilgichingiz uchun eng yaxshi simsiz masofadan boshqarish pulti. Jensen Smart ilovasini Apple App Store yoki Google Play Store'dan yuklab olishingiz va uni smartfon yoki planshetingizga o'rnatishingiz mumkin.

Smartfoningizga Jensen J-Link P2 APP-ni yuklab olish uchun quyidagi QR kodini skanerlang.

Ovozni faollashtirish orqali ishlash

Bluetooth smartfoningiz va qabul qilgich o'rtasida ulanishi kerak.
Ovozni faollashtirish tugmasini bosing va qabul qilgich Bluetooth rejimiga o'tadi, bu sizning smartfoningizda Siri yoki Google Assistant-ni faollashtiradi. Ushbu operatsiya tugagandan so'ng, avvalgi yoki kerakli rejimga qo'lda qaytishingiz kerak bo'ladi.

Umumiy ishlash

Yoqish/o'chirish	Qurilmani yoqish uchun tugmasini bosing. Qurilmani o'chirish uchun tugmasini yana bosing.
Rejimlarni o'zgartirish	Radio, USB, Yordamchi kirish va Bluetooth o'rtasida tanlash uchun MODE (REJIM) tugmasini bosing. Ishlash rejimlar displeyda ko'rsatiladi.
Ovoz balandligi	Ovoz balandligini sozlash tugmasi (00-40) yordamida ovoz balandligini sozlang.
Ovozni o'chirish	Ovozni o'chirish uchun bosing. Oldindan tanlangan ovoz balandligida tinglashni davom ettirish uchun yana bosing.
Yordamchi kirishlar	Qurilmaning old tomonidagi AUX portiga 3,5 mm kabelni joylashtiring.
Qayta o'rnatish	G'ayritabiiy ishlash sodir bo'lganda, qurilmani zavod sozlamalariga qaytarish uchun RESET (QAYTA O'RNATISH) tugmasini bosing. Qayta o'rnatish tugmasi old panelda joylashgan.
Soatni sozlash	Qurilma yoqilgan holda, soat vaqtini ko'rsatish uchun DISP tugmasini bosing. Soatlar miltillay boshlaguncha DISP (EKRAN) tugmasini bosib turing, so'ng qo'yib yuboring. Soatlarni sozlash uchun ovoz balandligini sozlash tugmasini aylantiring, so'ngra DISP (EKRAN) tugmasini bosing, daqiqalar miltillay boshlaydi, daqiqalarni sozlash uchun ovoz balandligini sozlash tugmasini aylantiring. Tanlangan vaqtni saqlash uchun bir zumda DISP (EKRAN) tugmasini bosing.
Displey	Turli xil ko'rsatiladigan ma'lumotlar o'rtasida displeyni almashtirish uchun DISP (EKRAN) tugmasini bosing.
Audio / Menyu	Audio funksiyalari o'rtasida tanlash uchun bir zumda ovoz balandligini sozlash tugmasi ni bosing. Menyu funksiyalari o'rtasida tanlash uchun ovoz balandligini sozlash tugmasi ni ikki soniyadan ko'proq bosib turing. Kerakli funksiya/audio-ni sozlash yoki faollashtirish uchun ovoz balandligini sozlash tugmasi ni chapga/o'ngga aylantiring.

AM/FM tyuneridan foydalanish

Sozlashni qidirish	Oldingi yoki keyingi kuchli stansiyani qidirish uchun TUNE (SOZLASH) yoki TUNE (SOZLASH) tugmasini bosing.
Qo'lda sozlash	Qo'lda sozlash rejimiga kirish uchun TUNE (SOZLASH) yoki TUNE (SOZLASH) ni bosib turing, so'ngra radio chastotasini bir vaqtning o'zida bir qadam yuqoriga yoki pastga o'zgartirish uchun bir zumda TUNE (SOZLASH) yoki TUNE (SOZLASH) tugmasini bosing. Tezroq oldinga siljish uchun TUNE (SOZLASH) yoki TUNE (SOZLASH) ni bosib turing.
Diapazon	FM1, FM2, FM3, AM1 va AM2 diapazonlari o'rtasida tanlash uchun BAND (DIAPAZON) tugmasini bosing. Har bir diapazon uchun oltitagacha oldindan sozlashni dasturlash mumkin, bu esa xotirada 18 tagacha FM stantsiyasini va 12 ta AM stantsiyasini saqlash imkonini beradi.
Oldindan sozlashlarni saqlash	18 tagacha FM va 12 ta AM stantsiyasini saqlash mumkin. Stantsiyani saqlash uchun kerakli diapazon va stantsiyani tanlang. Kerakli oldindan o'rnatilgan tugmani (1-6) ikki soniyadan ko'proq bosib turing. Saqlanganda, oldindan o'rnatilgan raqam displeyda paydo bo'ladi.
Oldindan sozlashlarni chaqirish	Tegishli oldindan o'rnatilgan tugmani bosish orqali oldindan o'rnatilgan stantsiyalarni istalgan vaqtda chaqirish mumkin.
Avtomatik saqlash	18 ta FM stantsiyasini va 12 ta AM stantsiyasini avtomatik ravishda saqlash uchun AS/PS tugmasini 2 soniyadan ko'proq bosib turing.
Oldindan o'rnatilgan stantsiyalarni skanerlash	Har bir diapazonda xotiralarda saqlangan har bir oldindan o'rnatilgan stantsiyani chaqirish uchun AS/PS tugmasini bosing.

USB orqali ishlash

TUNE (SOZLASH) yoki TUNE

MP3 fayllarini ijro etish	MP3 fayllarini ijro etish uchun MP3 fayllarini o'z ichiga olgan USB qurilmasini joylashtiring.
Trekni tanlash	Keyingi trekning boshiga o'tish uchun TUNE (SOZLASH) tugmasini bosing. Oldingi trekning boshiga o'tish uchun TUNE (SOZLASH) tugmasini bosing.
Tez oldinga va orqaga qaytarish	Trekni tez oldinga yoki orqaga qaytarish uchun TUNE (SOZLASH) yoki TUNE (SOZLASH) ni bosib turing.
Pauza	USB-da ijro etishni vaqtincha to'xtatish uchun tugmasini bosing. Ijroni davom ettirish uchun tugmasini yana bosing.
Jildga kirish	Jildlarni Jildni yuqoriga yoki Jildni pastga bosish orqali topish mumkin. Jild nomi ko'rsatilgandan so'ng, taxminan bir soniyadan so'ng tanlangan jild ostidagi birinchi fayl ko'rsatiladi va ijro etish boshlanadi.
Takrorlash	RPT ALL va RPT ONE o'rtasida almashtirish uchun RPT (TAKRORLASH) tugmasini bosing. RPT ALL - USB qurilmasidagi barcha treklarni ijro etadi. RPT ONE - Tanlangan trekni doimiy ravishda takrorlaydi.
Tasodifiy	Treklarni tasodifiy tartibda ijro etish uchun RDM (TASODIFIY) tugmasini bosing; RDM (TASODIFIY) funksiyasini bekor qilish uchun yana bosing.
Kirish	Har bir trekning birinchi 10 soniyasini ijro etish uchun INT (KIRISH) tugmasini bosing; INT (KIRISH) funksiyasini bekor qilish uchun yana bosing.

Bluetooth orqali ishlash

Bir yillik cheklangan kafolat

Qo'shimcha ma'lumot olish va eng yaqin vakolatli xizmat ko'rsatish markazining joylashuvi uchun iltimos, quyidagi usullardan biri bilan biz bilan bog'laning:

• 888-921-4088 raqamiga qo'ng'iroq qiling
• cs@jensenmobile.com elektron manziliga bizga elektron pochta orqali murojaat qiling

Muammolarni bartaraf etish

Texnik xususiyatlar

Dizayn va texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.

CEA-2006 quvvat standartining texnik xususiyatlari
(ma'lumot uchun: 14.4VDC +/- 0.2V, 20Hz~20kHz)
Chiqish quvvati: 4 ohmda 16 vatt RMS x 4 kanal va < 1% THD+N
Signalning shovqinga nisbati: 75dBA (ma'lumot uchun: 4 ohmga 1 vatt)

Dual Electronics Corp.
Bepul: 888-921-4088
www.jensenmobile.com
