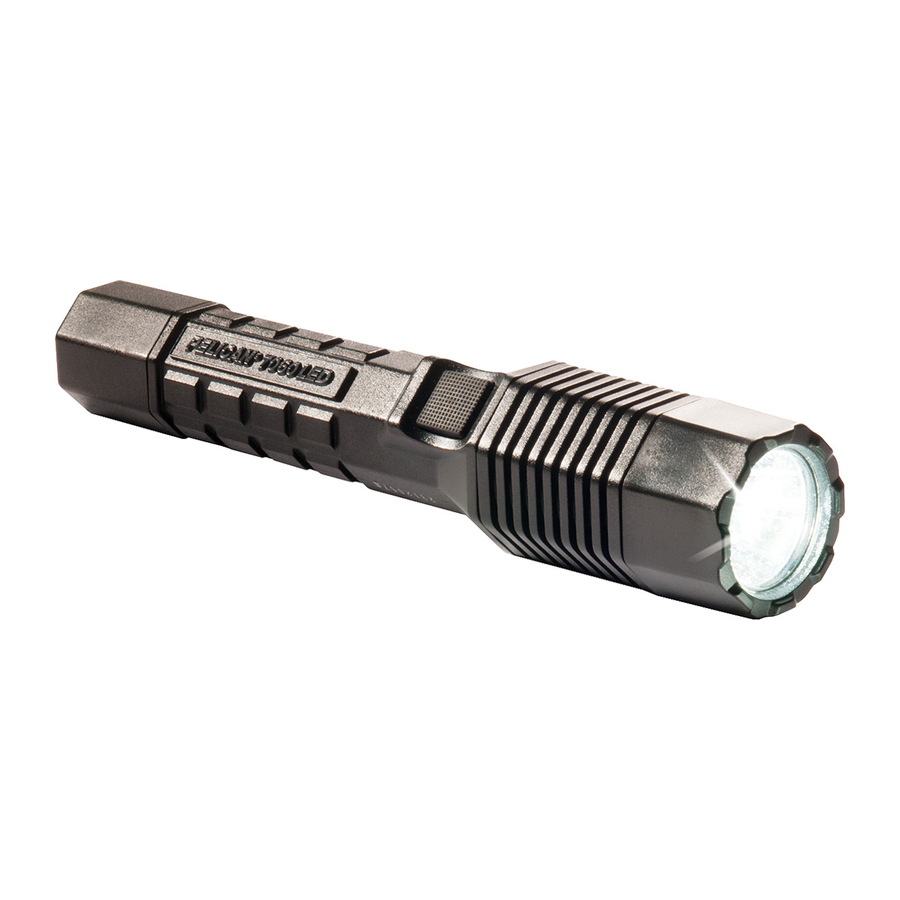

Pelican 7060 LED - Instrukcja obsługi latarki

Przed demontażem jakiejkolwiek części latarki 7060 LED upewnij się, że latarka nie była używana przez pięć (5) minut. Podczas pracy moduł LED może się bardzo nagrzać i spowodować obrażenia w przypadku dotknięcia.

Obsługa latarki

7060 LED to wysokowydajna latarka przeznaczona do użytku profesjonalnego. Latarka ta jest wyposażona w wysokiej mocy diodę LED z wstępnie ustawioną ostrością, która emituje silną, skupioną wiązkę białego światła. Nie ma potrzeby ustawiania ostrości w latarce 7060 LED.

NIE WOLNO ŚWIECIĆ TĄ LATARKĄ BEZPOŚREDNIO W OCZY: MOŻE TO SPOWODOWAĆ OBRAŻENIA.

Akumulator 7060 LED jest dostarczany częściowo naładowany i przed użyciem należy go w pełni naładować.

Chwilowe włączenie (Momentary) –
Częściowo naciśnij dowolny przełącznik, aby włączyć tryb chwilowy.

Stałe włączenie (Constant On) –
Wciśnij do końca dowolny przełącznik (kliknięcie), aby zablokować wybrany tryb.

Wybór trybu (Mode Selection) –
Częściowo naciśnij dowolny przełącznik w odstępach co 0,5 sekundy, aby wybrać jeden z czterech dostępnych trybów. Sekwencja to: Wysoki (High) / Stroboskop (Strobe) / Średni (Medium) / Niski (Low). Wciśnij do końca przełącznik, aby zablokować wybrany tryb.

Wyłączenie światła (Light Off) –
Wciśnij do końca dowolny przełącznik (kliknięcie), aby wyłączyć światło w dowolnym wybranym trybie.

Podłączanie przewodu zasilającego do podstawy ładowarki

1. Podłącz złącze kątowe od transformatora do tylnej części podstawy ładowarki.
2. Wciśnij przewód w kanał, aby umożliwić montaż powierzchniowy na równi z podłożem, w tylnej części podstawy ładowarki.
3. Podłącz przewód zasilający do źródła zasilania.

UWAGA: Dioda LED ładowarki zaświeci się na czerwono po podłączeniu zasilania.

Ładowanie

Aby naładować 7060 LED:
ŁADOWARKA
Ładowarka jest w stanie naładować akumulator w czasie krótszym niż 5 godzin. Diody LED ładowania będą wskazywać stan naładowania akumulatora w następujący sposób:

Czerwone światło ciągłe (Solid Red) = 7060 Niepodłączona (Not Connected)

Czerwone światło migające (Flashing Red Light) = 7060 Ładowanie (Charging)

Zielone światło ciągłe (Solid Green Light) = 7060 W pełni naładowana (Fully Charged)

Nie ma potrzeby pełnego rozładowywania 7060 LED przed ładowaniem akumulatora. Ładowanie może odbywać się w dowolnym momencie, a 7060 LED może być pozostawiona w obudowie ładowarki bez obawy o przeładowanie.

Aby naładować:

1. Wyłącz latarkę.
2. Przymocuj (zatrzaśnij) latarkę do podstawy ładowarki, upewniając się, że styki podstawy ładowarki pokrywają się ze stykami latarki. Ciągła czerwona dioda LED zacznie migać, upewniając się, że styki podstawy ładowarki pokrywają się ze stykami latarki, aby potwierdzić połączenie i rozpoczęcie procesu ładowania.
3. Migająca czerwona dioda LED zmieni się na ciągłą zieloną po osiągnięciu pełnego naładowania styków latarki. Ciągła czerwona dioda LED zacznie migać, aby potwierdzić połączenie i rozpoczęcie procesu ładowania.

UWAGA: Nie ma potrzeby pełnego rozładowywania latarki 7060 przed ładowaniem. Latarkę można pozostawić w ładowarce na czas nieokreślony bez obawy o przeładowanie.

Wymiana baterii

Po około 500 pełnych cyklach ładowania/rozładowania akumulator LI-ION nie będzie już utrzymywał ładunku i należy go wymienić. Akumulator jest dostępny w punktach sprzedaży latarek Pelican lub bezpośrednio w dziale obsługi klienta Pelican Products.

Aby wymienić akumulator:

1. Odkręć wyłącznik tylny znajdujący się z tyłu latarki 7060 LED.
2. Wyjmij akumulator.
3. Włóż nowy akumulator zgodnie z kierunkiem wskazanym na naklejce akumulatora.
4. Załóż wyłącznik tylny i dokręć go do oporu.

UWAGA: Prosimy o odpowiedzialne postępowanie podczas utylizacji akumulatora LI-ION. Ta część nadaje się do recyklingu i nie powinna być wyrzucana do systemu odpadów komunalnych. Skontaktuj się z lokalnym urzędem ds. gospodarki odpadami, aby uzyskać informacje.

Pielęgnacja baterii

• Nie należy nadmiernie rozładowywać latarki w celu zredukowania efektu "pamięci". Ta praktyka jest niepotrzebna, ponieważ w nowoczesnych akumulatorach LI-ION, stosowanych w latarkach takich jak 7060 LED, jest mało prawdopodobne wystąpienie tego efektu. Ponadto głębokie rozładowanie akumulatorów może spowodować wydzielanie potencjalnie niebezpiecznych gazów i elektrolitów.

Konserwacja O-ringów

Sprawdź dokładnie, czy nie ma nacięć, zadrapań lub innych uszkodzeń O-ringu lub współpracującej powierzchni krawędzi soczewki. Usuń wszelkie zabrudzenia lub ciała obce z powierzchni uszczelniających O-ringu. Utrzymuj gwinty, rowek O-ringu i wewnętrzną krawędź soczewki nasmarowane smarem silikonowym. Informacje na temat wymiany O-ringu znajdują się w informacjach o gwarancji.

Montaż ładowarki

Podstawę ładowarki 7060 LED można trwale zamontować w większości pozycji (z wyjątkiem do góry nogami) w pojazdach. Dwa otwory montażowe umożliwiają przymocowanie za pomocą śrub nr 10.

Wtyczka kątowa musi być podłączona przed zamontowaniem ładowarki (patrz wyżej).

Montaż w pojeździe

Ładowarkę 7060 LED można trwale zamontować w większości pojazdów, a operację tę powinien wykonać profesjonalny technik samochodowy. Ładowarki nie należy montować do góry nogami, ponieważ w pewnych warunkach latarka 7060 LED może zostać wyrzucona z ładowarki. Podczas instalacji ładowarki upewnij się, że zestaw do bezpośredniego okablowania jest podłączony do linii zasilanej po włączeniu zapłonu. Wysoki pobór prądu przez tę ładowarkę może spowodować rozładowanie akumulatora pojazdu, jeśli zostanie podłączona bezpośrednio do akumulatora.

CZĘŚCI ZAMIENNE

NR KAT. OPIS

6057F TRANSFORMATOR 110V DO ŁADOWARKI

6061F ZESTAW DO BEZPOŚREDNIEGO OKABLOWANIA ŁADOWARKI

7070 STACJONARNA/SAMOCHODOWA INTELIGENTNA PODSTAWA ŁADOWARKI

8056F PRZEWÓD ŁADOWARKI 12V DO ŁADOWARKI

7069 ZAMIENNY AKUMULATOR LI-ION

7052 YW NAKŁADKA SYGNALIZACYJNA (żółta) (TRAFFIC WAND (Yellow))

7052 OR NAKŁADKA SYGNALIZACYJNA (pomarańczowa) (TRAFFIC WAND (Orange))

OGRANICZONA DOŻYWOTNIA GWARANCJA DOSKONAŁOŚCI PELICAN

Pelican Products, Inc. gwarantuje, że jej latarki są wolne od wad materiałowych i wykonawczych przez cały okres użytkowania. Gwarancja nie obejmuje żarówek ani baterii.

Aby zgłosić roszczenie gwarancyjne, nabywca musi skontaktować się z Pelican Products, Inc. pod adresem 23215 Early Avenue, Torrance, CA 90505 lub csrwarranty@pelican.com, lub telefonicznie pod numerem 1-800-473-5422, wewnętrzny 5. Wszelkie roszczenia gwarancyjne należy zgłaszać przez nabywcę tak szybko, jak to możliwe. Nabywca musi uzyskać numer autoryzacji zwrotu od działu obsługi klienta Pelican przed zwrotem jakiegokolwiek produktu i jest odpowiedzialny za pokrycie wszystkich kosztów transportu gwarancyjnego. Jeśli Pelican ustali, że jakikolwiek zwrócony produkt nie jest wadliwy, zgodnie z warunkami niniejszej gwarancji, nabywca zapłaci Pelican wszystkie koszty obsługi, transportu zwrotnego i napraw według obowiązujących stawek Pelican.

W Australii: Aby zgłosić roszczenie gwarancyjne, nabywca musi skontaktować się z Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

Dożywotnia gwarancja nie obejmuje obudów formowanych rotacyjnie, produktów AALG ani materiałowej części plecaków. Szczegółowe informacje znajdują się na stronie www.pelican.com/warranty.
