Pelican 7060 LED - Fonar qo'llanmasi

7060 LED fonarining biron bir qismini qismlarga ajratishdan oldin, fonar besh (5) daqiqa davomida ishlamaganligiga ishonch hosil qiling. Ishlash vaqtida LED moduli juda issiq bo'lib ketishi va tegib ketganda shikastlanishga olib kelishi mumkin.

Fonarni ishlatish

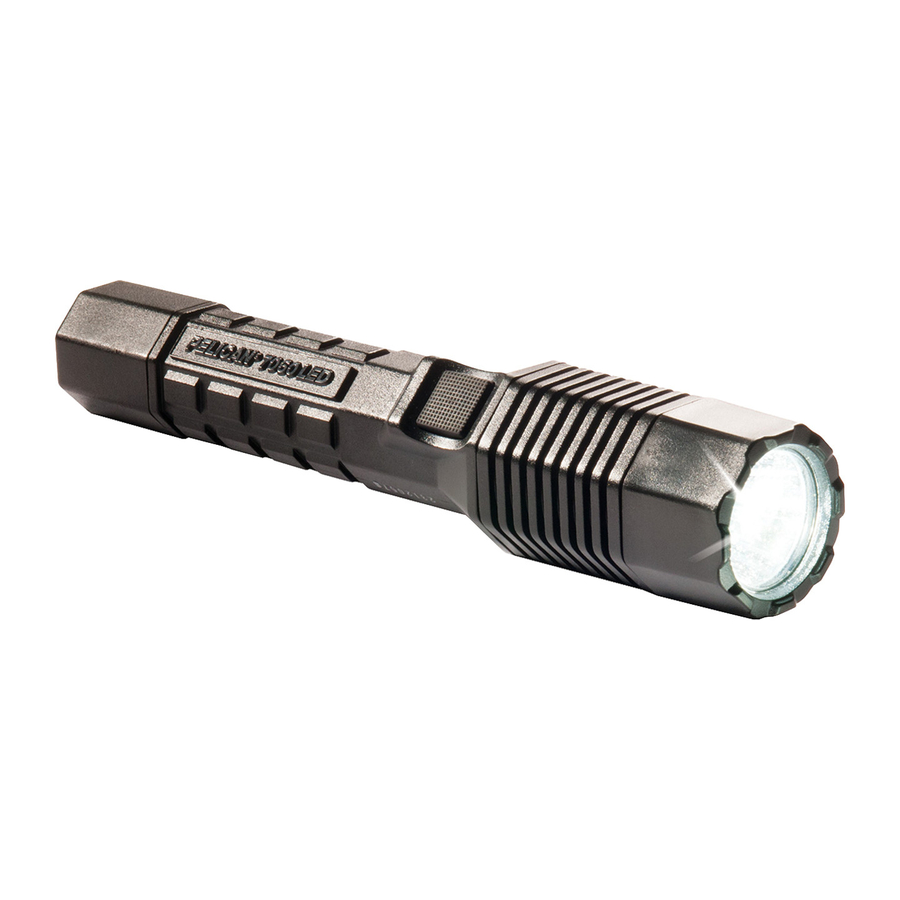

7060 LED - bu professionallar tomonidan foydalanish uchun mo'ljallangan yuqori unumdorlikka ega fonar. Ushbu fonar kuchli, tor oq yorug'lik nurini chiqaradigan yuqori chiqishli LED oldindan fokuslangan lampa bilan jihozlangan. 7060 LEDni fokuslashning hojati yo'q.

USHBU FONARNI HECH KIMNING KO'ZIGA TO'G'RIDAN-TO'G'RI TUSHIRMAING: BU SHIKASTLANISHGA OLIB KELISHI MUMKIN.

Sizning 7060 LED batareya to'plamingiz qisman zaryadlangan holda keladi va ishlatishdan oldin to'liq zaryadlanishi kerak.

Bir zumlik –
Bir zumlik ishlashi uchun har qanday tugmani qisman bosing.

Doimiy yoqish –
Tanlangan rejimni qulflash uchun har qanday tugmani to'liq bosing (cherting).

Rejimni tanlash –
Mavjud to'rtta rejimdan birini tanlash uchun har qanday tugmani 0,5 soniya ichida qisman bosing. Ketma-ketlik Yuqori / Strob / O'rtacha / Past. Tanlangan rejimni qulflash uchun tugmani to'liq bosing.

Yorug'lik o'chirilgan –
Har qanday tanlangan rejimdan yorug'likni o'chirish uchun har qanday tugmani to'liq bosing (cherting).

Quvvat simini zaryadlovchi bazasiga ulang

1. Transformatorning o'ng burchakli ulagichini zaryadlovchi bazasining orqa tomoniga ulang.
2. Sirtga tekis o'rnatish imkonini berish uchun simni kanalga suring. zaryadlovchi bazasining orqa tomoniga.
3. Quvvat simini elektr ta'minotiga ulang.

ESLATMA: Quvvat berilganda zaryadlovchi LED qizil rangda yonadi.

Zaryadlash

7060 LEDni zaryadlash uchun:
ZARYADLOVCHI
Zaryadlovchi batareya to'plamini 5 soatdan kamroq vaqt ichida zaryadlashga qodir. LED zaryadlash chiroqlari batareyaning zaryadlash davrida qayerda ekanligini quyidagicha ko'rsatadi:

Doimiy qizil = 7060 ulanmagan

Miltillovchi qizil chiroq = 7060 zaryadlanmoqda

Doimiy yashil chiroq = 7060 to'liq zaryadlangan

Batareyani zaryadlashdan oldin 7060 LEDni to'liq zaryadsizlantirishning hojati yo'q. Zaryadlash zarur bo'lganda sodir bo'lishi mumkin va 7060 LEDni haddan tashqari zaryadlashdan qo'rqmasdan zaryadlovchi korpusida cheksiz qoldirish mumkin.

Zaryadlash uchun:

1. Fonarni o'chiring.
2. Zaryadlovchi bazasi kontaktlari fonar kontaktlari bilan mos kelishini ta'minlab, fonarni zaryadlovchi bazasiga ulang (joyiga o'rnating). Qattiq qizil LED miltillay boshlaydi va zaryadlash jarayonining boshlanishini tasdiqlaydi.
3. Miltillovchi qizil LED fonar kontaktlari bilan mos kelgandan so'ng, sotilgan yashil rangga o'zgaradi. Qattiq qizil LED ulanishni tasdiqlash va zaryadlash jarayonining boshlanishi uchun miltillay boshlaydi. to'liq zaryadga erishildi.

ESLATMA: Zaryadlashdan oldin 7060 fonarini to'liq zaryadsizlantirishning hojati yo'q. Fonarni haddan tashqari zaryadlashdan qo'rqmasdan zaryadlovchida cheksiz qoldirish mumkin.

Batareyani almashtirish

Taxminan 500 ta to'liq zaryadlash/zaryadsizlantirish siklidan so'ng LI-ION batareya tayoqchasi endi zaryadni ushlab turolmaydi va uni almashtirish kerak. Batareya tayoqchasini Pelican fonarlari sotiladigan har qanday joydan yoki to'g'ridan-to'g'ri Pelican Products mijozlarga xizmat ko'rsatish bo'limidan olish mumkin.

Batareya tayoqchasini almashtirish uchun:

1. 7060 LEDning orqa tomonida joylashgan dum tugmachasini burab oching.
2. Batareya tayoqchasini olib tashlang.
3. Batareya yorlig'idagi yo'nalishga rioya qilib, yangi batareya tayoqchasini joylashtiring.
4. Dum tugmachasini almashtiring va uni oxirigacha torting.

ESLATMA: LI-ION batareya tayoqchasini utilizatsiya qilishda mas'uliyat bilan harakat qiling. Ushbu qism qayta ishlanadigan va uni shahar chiqindi tizimiga tashlamaslik kerak. Iltimos, ma'lumot olish uchun mahalliy chiqindilarni utilizatsiya qilish organiga murojaat qiling.

Batareyaga g'amxo'rlik qilish

• "Xotira" holatini kamaytirish maqsadida fonaringizni ortiqcha zaryadsizlantirmang. Ushbu amaliyot keraksiz, chunki zamonaviy LI-ION batareyalari, masalan, 7060 LED kabi fonarlarda ishlatilganda, ushbu holatni rivojlantirishi dargumon. Bundan tashqari, batareyalarni chuqur zaryadsizlantirish batareyalarning potentsial xavfli gazlar va elektrolitlarni chiqarishiga olib kelishi mumkin.

O-ringga texnik xizmat ko'rsatish

Kesiklar, chizishlar yoki boshqa shikastlangan O-ring yoki mos keladigan linza labining yuzasini diqqat bilan tekshiring. O-ringning muhrlanadigan yuzalaridan har qanday kir yoki begona moddalarni olib tashlang. Ipni, O-ring trubasini va linzaning ichki labini silikon moy bilan moylangan holda saqlang. O-ringni almashtirish uchun Kafolat ma'lumotlariga qarang.

Zaryadlovchini o'rnatish

7060 LED zaryadlovchi bazasini transport vositalarida ko'pgina pozitsiyalarda (teskari holatdan tashqari) doimiy ravishda o'rnatish mumkin. #10 vintlar yordamida biriktirish imkonini beruvchi ikkita o'rnatish teshigi mavjud.

Zaryadlovchini o'rnatishdan oldin o'ng burchakli vilka ulanishi kerak (yuqoriga qarang).

Transport vositasiga o'rnatish

7060 LED zaryadlovchini ko'pgina transport vositalariga doimiy ravishda o'rnatish mumkin va bu operatsiyani professional avto-texnik bajarishi kerak. Zaryadlovchini teskari o'rnatmaslik kerak, chunki ma'lum sharoitlar 7060 LEDning zaryadlovchidan chiqarib yuborilishiga olib kelishi mumkin. Zaryadlovchini o'rnatayotganda, to'g'ridan-to'g'ri simlarni ulash moslamasi ateşleme kaliti bilan almashtirilgan liniyaga ulanganligiga ishonch hosil qiling. Ushbu zaryadlovchining yuqori amperli chizig'i batareyaga to'g'ridan-to'g'ri ulangan bo'lsa, transport vositasining batareyasini zaryadsizlantirishi mumkin.

EHTIYOT QISMLAR

CAT. # TA'RIFI

6057F ZARYADLOVCHI UCHUN 110V TRANSFORMATOR

6061F ZARYADLOVCHI UCHUN TO'G'RIDAN-TO'G'RI SIMLARNI ULASH MOSLAMASI

7070 STOL/PANEL AKLLI ZARYADLOVCHI BAZASI

8056F ZARYADLOVCHI UCHUN 12V ULANADIGAN ZARYADLOVCHI SIMI

7069 ALMASHTIRILADIGAN LI-ION BATAREYA TO'PLAMI

7052 YW TRAFIK TAYOQCHASI (Sariq)

7052 OR TRAFIK TAYOQCHASI (Apelsin)

PELICANNING CHEKLANGAN UMR BO'YICHA ZO'R KAFOLATI

Pelican Products, Inc. o'z chiroqlariga umr bo'yi sinish yoki ishlov berishdagi nuqsonlarga qarshi kafolat beradi. Ushbu kafolat lampochka yoki batareyalarni qamrab olmaydi.

Kafolat talabini qo'yish uchun xaridor Pelican Products, Inc. bilan 23215 Early Avenue, Torrance, CA 90505 yoki csrwarranty@pelican.com manzilida yoki 1-800-473-5422 raqamiga qo'ng'iroq qilib, 5-raqamga ulanishi kerak. Har qanday kafolat talablari xaridor tomonidan imkon qadar tezroq qo'yilishi kerak. Xaridor har qanday mahsulotni qaytarishdan oldin Pelican mijozlarga xizmat ko'rsatish bo'limidan qaytarishga ruxsat berish raqamini olishi kerak va barcha kafolat yuk tashish xarajatlarini to'lash uchun javobgardir. Agar Pelican har qanday qaytarilgan mahsulot ushbu kafolat shartlariga muvofiq nuqsonli emasligini aniqlasa, xaridor Pelicanning amaldagi stavkalari bo'yicha barcha ishlov berish, qaytarish yuk tashish va ta'mirlash xarajatlarini Pelicanga to'lashi kerak.

Avstraliyada: Kafolat talabini qo'yish uchun xaridor Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250 bilan bog'lanishi kerak, Tel: +612 4367 7022.

Umr bo'yi kafolat Roto Molded keyslar, AALG mahsulotlari yoki ryukzaklarning mato qismini qamrab olmaydi. To'liq ma'lumot olish uchun www.pelican.com/warranty ga qarang.
