Pelican 7060 LED - Priročnik za svetilko

Preden razstavite kateri koli del svetilke 7060 LED, se prepričajte, da svetilka ne deluje pet (5) minut. Med delovanjem se lahko LED-modul zelo segreje in lahko povzroči poškodbe, če se ga dotaknete.

Delovanje svetilke

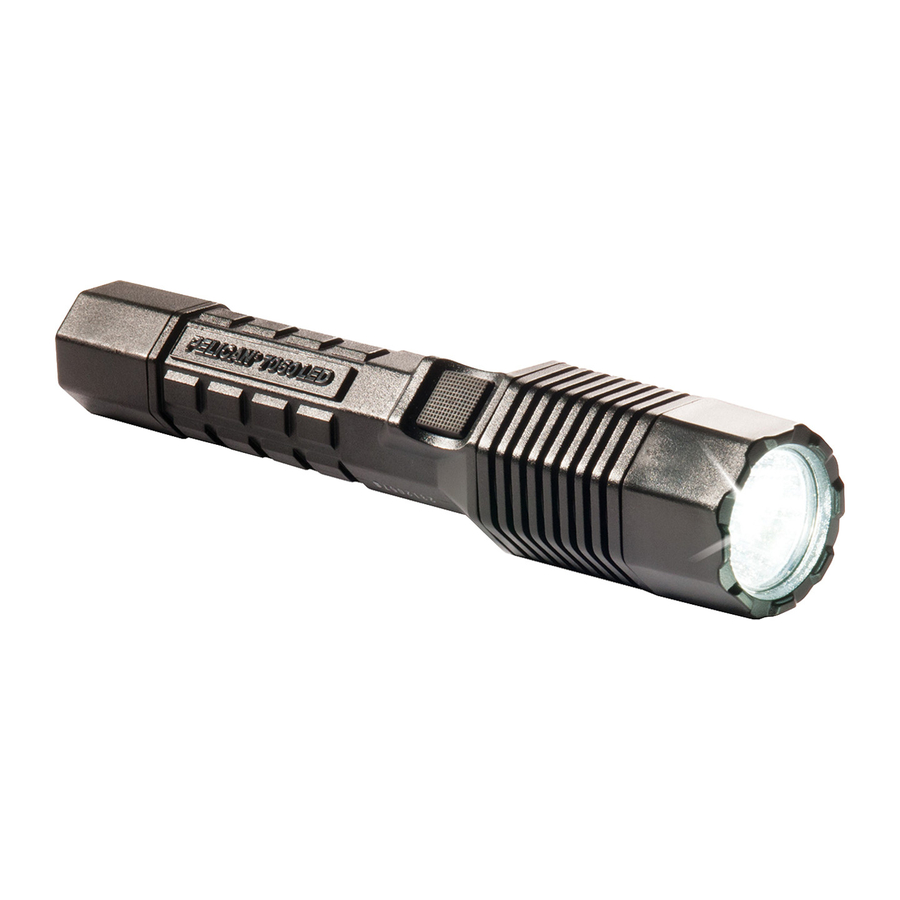

7060 LED je visokozmogljiva svetilka za profesionalno uporabo. Ta svetilka je opremljena z LED-diodami z visoko močjo in predhodno fokusirano žarnico, ki oddaja močan, ozek snop bele svetlobe. 7060 LED ni treba fokusirati.

NE USMERJAJTE TE SVETILKE NEPOSREDNO V OČI NOBENE OSEBE: TO LAHKO POVZROČI POŠKODBE.

Vaš paket baterij 7060 LED je delno napolnjen in ga je treba pred uporabo popolnoma napolniti.

Trenutno –
Delno pritisnite eno od stikal za trenutno delovanje.

Konstantno vklopljeno –
Popolnoma pritisnite eno od stikal (klik), da zaklenete izbrani način.

Izbira načina –
Delno pritisnite eno od stikal v intervalih po 0,5 sekunde, da izberete enega od štirih razpoložljivih načinov. Zaporedje je Visoko / Stroboskop / Srednje / Nizko. Popolnoma pritisnite stikalo, da zaklenete izbrani način.

Izklop luči –
Popolnoma pritisnite eno od stikal (klik), da izklopite luč iz katerega koli izbranega načina.

Priključite napajalni kabel na podstavek polnilnika

1. Priključite pravokotni konektor iz transformatorja v zadnji del podstavka polnilnika.
2. Potisnite kabel v kanal, da omogočite plosko površinsko montažo. v zadnji del podstavka polnilnika.
3. Priključite napajalni kabel na električno napajanje.

OPOMBA: LED-dioda polnilnika bo svetila rdeče, ko bo napajanje vklopljeno.

Polnjenje

Za polnjenje 7060 LED:
POLNILNIK
Polnilnik lahko napolni baterijo v manj kot 5 urah. LED-lučke za polnjenje bodo pokazale, kje je baterija v ciklu polnjenja, kot sledi:

Neprekinjena rdeča = 7060 ni priključen

Utripajoča rdeča luč = 7060 se polni

Neprekinjena zelena luč = 7060 je popolnoma napolnjen

Ni treba popolnoma izprazniti 7060 LED pred polnjenjem baterije. Polnjenje se lahko izvede kadar koli je potrebno, 7060 LED pa lahko pustite nedoločen čas v ohišju polnilnika brez strahu pred prekomernim polnjenjem.

Za polnjenje:

1. Izklopite svetilko.
2. Pritrdite (zaskoči na svoje mesto) svetilko na podstavek polnilnika in se prepričajte, da so kontakti podstavka polnilnika poravnani s kontakti svetilke. Neprekinjena rdeča LED-dioda bo začela utripati, kar zagotavlja, da so kontakti podstavka polnilnika poravnani s kontakti svetilke, da potrdite povezavo in začetek postopka polnjenja.
3. Utripajoča rdeča LED-dioda se bo spremenila v neprekinjeno zeleno, ko bodo kontakti svetilke. Neprekinjena rdeča LED-dioda bo začela utripati, da potrdi povezavo in začetek postopka polnjenja. doseženo popolno polnjenje.

OPOMBA: Ni treba popolnoma izprazniti svetilke 7060 pred polnjenjem. Svetilko lahko pustite nedoločen čas v polnilniku brez strahu pred prekomernim polnjenjem.

Zamenjava baterije

Po približno 500 ciklih popolnega polnjenja/praznjenja baterija LI-ION ne bo več držala napolnjenosti in jo je treba zamenjati. Baterija je na voljo povsod, kjer se prodajajo svetilke Pelican, ali neposredno pri službi za stranke Pelican Products.

Za zamenjavo baterije:

1. Odvijte stikalo na zadnji strani 7060 LED.
2. Odstranite baterijo.
3. Vstavite novo baterijo v skladu z navodili na nalepki baterije.
4. Namestite stikalo in ga do konca privijte.

OPOMBA: Prosimo, ravnajte odgovorno pri odstranjevanju baterije LI-ION. Ta del je mogoče reciklirati in ga ne smete odvreči v sistem komunalnih odpadkov. Za informacije se obrnite na lokalni organ za odstranjevanje odpadkov.

Nega baterije

• Ne prekomerno praznite svetilke v poskusu zmanjšanja stanja "spomina". Ta praksa je nepotrebna, saj je pri sodobnih baterijah LI-ION, ki se uporabljajo v svetilkah, kot je 7060 LED, zelo malo verjetno, da bi se to stanje razvilo. Poleg tega lahko globoko praznjenje baterij povzroči, da baterije sproščajo potencialno nevarne pline in elektrolite.

Vzdrževanje O-obročev

Pozorno preverite, ali so O-obroči ali ustrezna površina ustnice leče poškodovani, prerezani ali opraskani. Odstranite vso umazanijo ali tujke s tesnilnih površin O-obročev. Navoje, utor za O-obroč in notranjo ustnico leče namažite s silikonsko mastjo. Za zamenjavo O-obroča glejte informacije o garanciji.

Montaža polnilnika

Podstavek polnilnika 7060 LED je mogoče trajno namestiti v večino položajev (razen obrnjenega na glavo) v vozilih. Za pritrditev z vijaki #10 sta na voljo dve montažni luknji.

Pravokotni vtič mora biti priključen, preden lahko namestite polnilnik (glejte zgoraj).

Namestitev v vozilo

Polnilnik 7060 LED je mogoče trajno namestiti v večino vozil, to operacijo pa naj izvede strokovni avtomehanik. Polnilnika ne smete namestiti obrnjeno na glavo, saj lahko v določenih pogojih povzroči, da se 7060 LED izmetne iz polnilnika. Pri nameščanju polnilnika se prepričajte, da je napeljava za neposredno ožičenje priključena na linijo, ki se vklopi s ključem za vžig. Visoka poraba toka tega polnilnika lahko izprazni akumulator vozila, če je priključen neposredno na akumulator.

NADOMESTNI DELI

KAT. # OPIS

6057F 110V TRANSFORMATOR ZA POLNILNIK

6061F NAPELJAVA ZA NEPOSREDNO OŽIČENJE ZA POLNILNIK

7070 NAMIZNA/ARMATURNA PAMETNA ENOTA PODSTAVKA POLNILNIKA

8056F 12V VTIČNI KABEL POLNILNIKA ZA POLNILNIK

7069 NADOMESTNA BATERIJA LI-ION

7052 YW PROMETNA PALICA (rumena)

7052 OR PROMETNA PALICA (oranžna)

PELICANOVA OMEJENA DOŽIVLJENJSKA GARANCIJA ZA ODLIČNOST

Pelican Products, Inc. jamči za svoje svetilke za celotno življenjsko dobo proti zlomom ali napakam v izdelavi. Ta garancija ne krije žarnice ali baterij.

Za uveljavljanje garancijskega zahtevka mora kupec stopiti v stik s podjetjem Pelican Products, Inc. na naslovu 23215 Early Avenue, Torrance, CA 90505 ali csrwarranty@pelican.com ali poklicati na številko 1-800-473-5422, podaljšek 5. Vse garancijske zahtevke mora kupec vložiti čim prej. Kupec mora pridobiti številko dovoljenja za vračilo od službe za stranke Pelican, preden vrne kateri koli izdelek, in je odgovoren za plačilo vseh stroškov prevoza v okviru garancije. Če Pelican ugotovi, da kateri koli vrnjeni izdelek ni pokvarjen v skladu s pogoji te garancije, mora kupec podjetju Pelican plačati vse stroške obravnave, povratnega prevoza in popravil po veljavnih cenah podjetja Pelican.

V Avstraliji: Za uveljavljanje garancijskega zahtevka mora kupec stopiti v stik s podjetjem Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

Doživljenjska garancija ne krije ohišij Roto Molded, izdelkov AALG ali tkaninskega dela nahrbtnikov. Za vse podrobnosti glejte www.pelican.com/warranty.

PELICAN PRODUCTS, INC.
23215 Early Avenue • Torrance, California 90505 ZDA Tel 310.326.4700 • FAX 310.326.3311 www.pelican.com

PELICAN PRODUCTS ULC
10221-184th Street • Edmonton, Alberta T5S 2J4 Kanada Tel 780.481.6076 • FAX 780.481.9586 www.pelican.ca

Vse blagovne znamke so registrirane in/ali neregistrirane blagovne znamke podjetja Pelican Products, Inc., njegovih podružnic in/ali povezanih družb.
