Pelican 7060 LED - Manual de utilizare al lanternei

Înainte de a dezasambla orice parte a lanternei 7060 LED, asigurați-vă că lanterna nu a funcționat timp de cinci (5) minute. În timpul funcționării, modulul LED poate deveni extrem de fierbinte și poate provoca vătămări dacă este atins.

Funcționarea lanternei

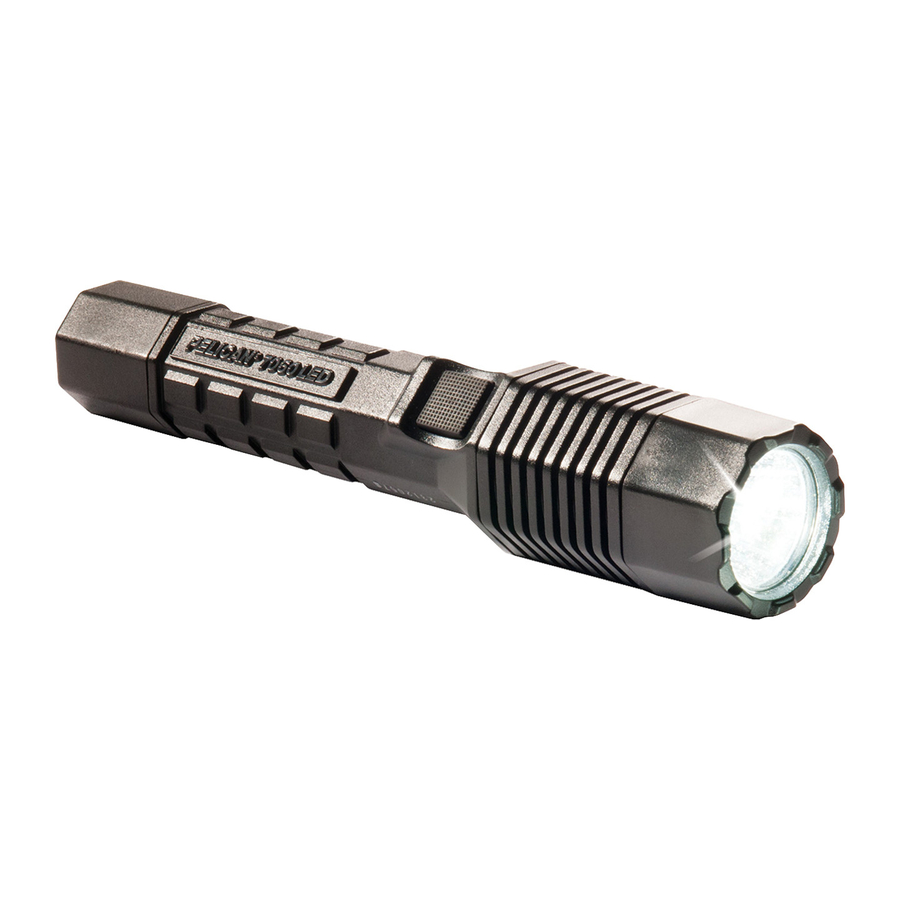

7060 LED este o lanternă de înaltă performanță pentru utilizare de către profesioniști. Această lanternă este echipată cu un LED de mare putere, cu focalizare prealabilă, care emite un fascicul puternic și strâns de lumină albă. Nu este nevoie să focalizați 7060 LED.

NU ÎNDREPTAȚI ACEASTĂ LANTERNĂ DIRECT ÎN OCHII NIMĂNUI: ACEST LUCRU POATE DUCE LA VĂTĂMĂRI.

Pachetul de baterii al lanternei 7060 LED vine parțial încărcat și trebuie încărcat complet înainte de utilizare.

Momentan –
Apăsați parțial oricare dintre comutatoare pentru funcționare momentană.

Continuu pornit –
Apăsați complet oricare dintre comutatoare (clic) pentru a bloca modul selectat.

Selectarea modului –
Apăsați parțial oricare dintre comutatoare în intervale de 0,5 secunde pentru a selecta unul dintre cele patru moduri disponibile. Secvența este Înalt / Stroboscop / Mediu / Scăzut. Apăsați complet comutatorul pentru a bloca un mod selectat.

Lumina stinsă –
Apăsați complet oricare dintre comutatoare (clic) pentru a stinge lumina din orice mod selectat.

Atașați cablul de alimentare la baza încărcătorului

1. Introduceți conectorul în unghi drept de la transformator în partea din spate a bazei încărcătorului.
2. Împingeți cablul în canal pentru a permite montarea la suprafață. în partea din spate a bazei încărcătorului.
3. Atașați cablul de alimentare la sursa de alimentare electrică.

NOTĂ: LED-ul încărcătorului se va aprinde roșu când este alimentat.

Încărcare

Pentru a încărca 7060 LED:
ÎNCĂRCĂTOR
Încărcătorul este capabil să încarce pachetul de baterii în mai puțin de 5 ore. LED-urile de încărcare vor indica unde se află bateria în ciclul de încărcare, după cum urmează:

Roșu continuu = 7060 Neconectat

Lumină roșie intermitentă = 7060 Se încarcă

Lumină verde continuă = 7060 Încărcat complet

Nu este nevoie să descărcați complet 7060 LED înainte de a încărca bateria. Încărcarea poate avea loc oricând este necesar, iar 7060 LED poate fi lăsat la nesfârșit în carcasa încărcătorului, fără teama de supraîncărcare.

Pentru a încărca:

1. Opriți lanterna.
2. Atașați (fixați) lanterna la baza încărcătorului, asigurându-vă că contactele bazei încărcătorului se aliniază cu contactele lanternei. LED-ul roșu continuu va începe să clipească, asigurându-vă că contactele bazei încărcătorului se aliniază cu cele ale lanternei pentru a confirma conexiunea și începutul procesului de încărcare.
3. LED-ul roșu intermitent se va schimba în verde continuu odată ce contactele lanternei. LED-ul roșu continuu va începe să clipească pentru a confirma conexiunea și începutul procesului de încărcare. încărcarea completă a fost realizată.

NOTĂ: Nu este nevoie să descărcați complet lanterna 7060 înainte de încărcare. Lanterna poate fi lăsată la nesfârșit în încărcător, fără teama de supraîncărcare.

Înlocuirea bateriei

După aproximativ 500 de cicluri complete de încărcare/descărcare, stick-ul de baterie LI-ION nu va mai reține încărcarea și trebuie înlocuit. Stick-ul de baterie este disponibil oriunde se vând lanterne Pelican sau direct de la Serviciul Clienți Pelican Products.

Pentru a înlocui stick-ul de baterie:

1. Deșurubați comutatorul de la coadă situat în partea din spate a lanternei 7060 LED.
2. Scoateți stick-ul de baterie.
3. Introduceți noul stick de baterie urmând direcția de pe eticheta bateriei.
4. Înlocuiți comutatorul de la coadă și strângeți-l până la capăt.

NOTĂ: Vă rugăm să acționați responsabil atunci când aruncați stick-ul de baterie LI-ION. Această parte este reciclabilă și nu trebuie aruncată în sistemul municipal de gestionare a deșeurilor. Vă rugăm să verificați cu autoritatea locală de gestionare a deșeurilor pentru informații.

Îngrijirea bateriei

• Nu descărcați excesiv lanterna în încercarea de a reduce o condiție de "memorie". Această practică este inutilă, deoarece bateriile LI-ION moderne, atunci când sunt utilizate în lanterne precum 7060 LED, este foarte puțin probabil să dezvolte această condiție. În plus, descărcarea profundă a bateriilor poate determina ventilarea de gaze și electroliți potențial periculoși.

Întreținerea inelului O

Verificați cu atenție dacă există tăieturi, zgârieturi sau alte deteriorări ale inelului O sau ale suprafeței de etanșare a lentilei. Îndepărtați orice murdărie sau corp străin de pe suprafețele de etanșare ale inelului O. Păstrați filetele, canelura inelului O și interiorul lentilei lubrifiate cu vaselină siliconică. Consultați informațiile despre garanție pentru înlocuirea inelului O.

Montarea încărcătorului

Baza încărcătorului 7060 LED poate fi montată permanent în majoritatea pozițiilor (cu excepția celei cu susul în jos) în vehicule. Sunt prevăzute două găuri de montare pentru a permite atașarea folosind șuruburi #10.

Ștecherul în unghi drept trebuie conectat înainte ca încărcătorul să poată fi montat (vezi mai sus).

Instalarea în vehicul

Încărcătorul 7060 LED poate fi instalat permanent în majoritatea vehiculelor, iar această operațiune ar trebui efectuată de un tehnician auto profesionist. Încărcătorul nu trebuie instalat cu susul în jos, deoarece anumite condiții pot determina ejectarea 7060 LED din încărcător. Când instalați încărcătorul, asigurați-vă că cablajul direct este conectat la o linie comutată cu cheia de contact. Consumul mare de amperaj al acestui încărcător poate descărca bateria vehiculului dacă este conectat direct la baterie.

PIESE DE SCHIMB

CAT. # DESCRIERE

6057F TRANSFORMATOR 110V PENTRU ÎNCĂRCĂTOR

6061F CABLAJ DIRECT PENTRU ÎNCĂRCĂTOR

7070 UNITATE BAZĂ ÎNCĂRCĂTOR INTELIGENT DE BIROU/BORD

8056F CABLU ÎNCĂRCĂTOR 12V CU ȘTECĂR PENTRU ÎNCĂRCĂTOR

7069 PACHET BATERIE LI-ION DE ÎNLOCUIRE

7052 YW BASTON DE TRAFIC (Galben)

7052 OR BASTON DE TRAFIC (Portocaliu)

GARANȚIA PE VIAȚĂ LIMITATĂ DE EXCELENȚĂ PELICAN

Pelican Products, Inc. garantează luminile sale pe viață împotriva spargerii sau a defectelor de fabricație. Această garanție nu acoperă lampa sau bateriile.

Pentru a face o cerere de garanție, cumpărătorul trebuie să contacteze Pelican Products, Inc. la 23215 Early Avenue, Torrance, CA 90505 sau csrwarranty@pelican.com, sau sunând la 1-800-473-5422, extensia 5. Orice cereri de garanție vor fi făcute de către cumpărător cât mai curând posibil. Cumpărătorul trebuie să obțină un număr de autorizare de returnare de la Serviciul Clienți Pelican înainte de a returna orice produs și este responsabil pentru plata tuturor costurilor de transport de garanție. Dacă Pelican stabilește că orice produs returnat nu este defect, în termenii acestei garanții, cumpărătorul va plăti Pelican toate costurile de manipulare, transport de retur și reparații la tarifele predominante ale Pelican.

În Australia: Pentru a face o cerere de garanție, cumpărătorul trebuie să contacteze Pelican Products Australia, Suite 2.33, West Wing, Platinum Bldg., Erina NSW 2250, Tel: +612 4367 7022.

Garanția pe viață nu acoperă carcasele Roto Molded, produsele AALG sau porțiunea de țesătură a rucsacilor. Consultați www.pelican.com/warranty pentru detalii complete.
