Manual do Monitor de Pressão Arterial Rossmax CF155f

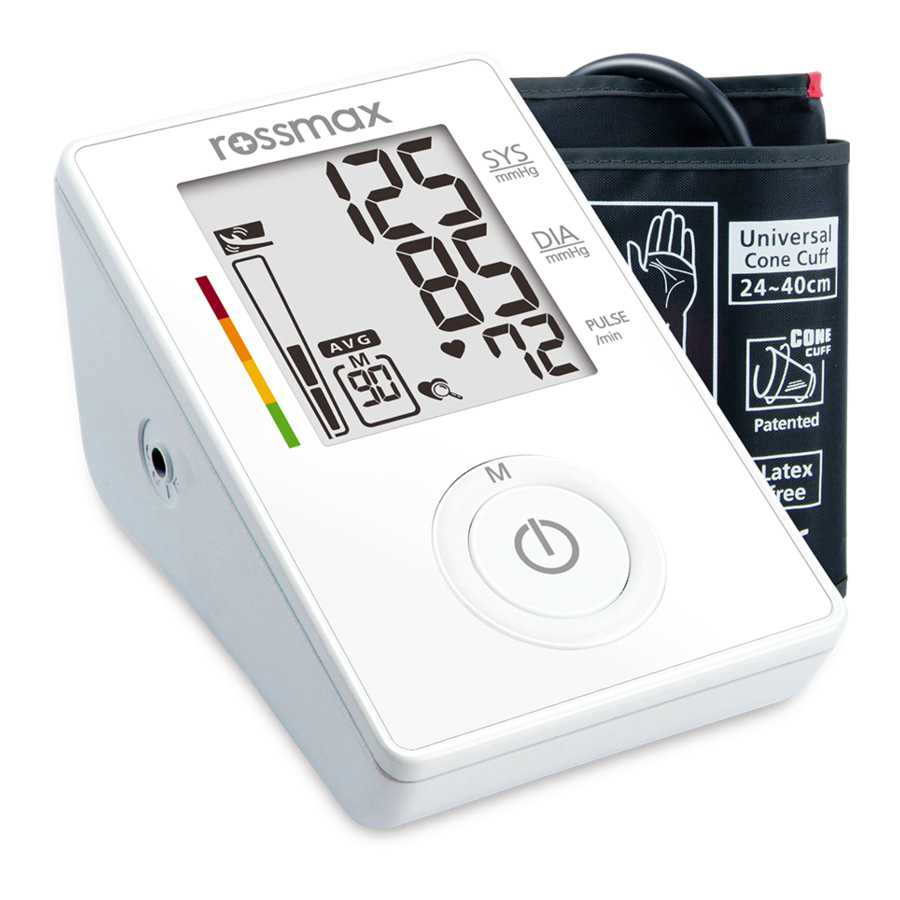

Visão Geral

1. Braçadeira,
2. Visor LCD,
3. Tubo de Ar e Conector,
4. Tecla ON/OFF/START (Ligar/Desligar/Iniciar),
5. Tecla de Memória,
6. Tampa da Bateria
7. Soquete de Ligação de Dados
8. Entrada do Adaptador AC

4 pilhas "AAA" tamanho, 1.5V

1. Marca de Movimento
2. Indicador de Risco de Hipertensão
3. Marca de Bateria Fraca
4. Detector de Batimento Cardíaco Irregular (IHB)

Introdução

As medições de pressão arterial determinadas com o CF155f são equivalentes às obtidas por um observador treinado usando o método de auscultação com braçadeira/estetoscópio, dentro dos limites prescritos pelo Padrão Nacional Americano, Esfigmomanômetros Eletrônicos ou Automatizados. Esta unidade deve ser usada por consumidores adultos em um ambiente doméstico. Não use este dispositivo em bebês ou neonatos. O CF155f é protegido contra defeitos de fabricação por um Programa de Garantia Internacional estabelecido. Para informações sobre a garantia, você pode entrar em contato com o fabricante, Rossmax International Ltd.

Atenção: Consulte os documentos que acompanham. Por favor, leia este manual cuidadosamente antes de usar. Para informações específicas sobre sua própria pressão arterial, entre em contato com seu médico. Por favor, certifique-se de guardar este manual.

Tecnologia de Medição Real Fuzzy

Esta unidade usa o método oscilométrico para detectar sua pressão arterial. Antes que a braçadeira comece a inflar, o dispositivo estabelecerá uma pressão de braçadeira de linha de base equivalente à pressão do ar. Esta unidade determinará o nível de inflação apropriado com base nas oscilações de pressão, seguido pela deflação da braçadeira. Durante a deflação, o dispositivo detectará a amplitude e a inclinação das oscilações de pressão e, assim, determinará para você a pressão arterial sistólica, a pressão arterial diastólica e o pulso.

Observações Preliminares

Este Monitor de Pressão Arterial está em conformidade com os regulamentos europeus e ostenta a marca CE "CE 0120". A qualidade do dispositivo foi verificada e está em conformidade com as disposições da diretiva 93/42/EEC do Conselho da CE (Diretiva de Dispositivos Médicos), Anexo I requisitos essenciais e normas harmonizadas aplicadas. EN 1060-1: 1995/A2: 2009 Esfigmomanômetros não invasivos - Parte 1 - Requisitos gerais EN 1060-3: 1997/A2: 2009 Esfigmomanômetros não invasivos - Parte 3 - Requisitos suplementares para sistemas de medição de pressão arterial eletromecânicos EN 1060-4: 2004 Esfigmomanômetros não invasivos - Parte 4: Procedimentos de teste para determinar a precisão geral do sistema de esfigmomanômetros não invasivos automatizados. Este monitor de pressão arterial foi projetado para um longo tempo de serviço. Para garantir a precisão contínua, recomenda-se que todos os monitores de pressão arterial digitais exijam recalibração. Este monitor (sob uso normal com aproximadamente 3 medições por dia) não requer recalibração por 2 anos. Uma vez que a unidade deve ser recalibrada, o dispositivo exibirá . A unidade também deve ser recalibrada se o monitor sofrer danos devido a força bruta (como queda) ou exposição a fluidos e/ou mudanças extremas de temperatura/umidade quente ou fria. Quando aparecer, basta retornar ao seu revendedor mais próximo para o serviço de recalibração.

Padrão de Pressão Arterial

O Comitê Coordenador do Programa Nacional de Educação sobre Hipertensão Arterial desenvolveu um padrão de pressão arterial, classificando as faixas de pressão arterial em 4 estágios. (Ref. O Sétimo Relatório do Comitê Nacional Conjunto sobre Prevenção, Detecção, Avaliação e Tratamento da Hipertensão Arterial - Relatório Completo JNC-7, 2003). Esta classificação de pressão arterial é baseada em dados históricos e pode não ser diretamente aplicável a nenhum paciente em particular. É importante que você consulte seu médico regularmente. Seu médico lhe dirá sua faixa de pressão arterial normal, bem como o ponto em que você será considerado em risco. Para monitoramento e referência confiáveis da pressão arterial, recomenda-se manter registros de longo prazo. Por favor, baixe o registro de pressão arterial em nosso site www.rossmax.com.

Explicações do Visor

EE / Erro de Medição: Certifique-se de que o plugue L esteja bem conectado ao soquete de ar e meça novamente silenciosamente. Enrole a braçadeira corretamente e mantenha o braço firme durante a medição. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.
E1 / Anormalidade do Circuito de Ar: Certifique-se de que o Plugue L esteja bem conectado ao soquete de ar na lateral da unidade e meça novamente silenciosamente. Se os erros ainda ocorrerem, devolva o dispositivo ao seu distribuidor local ou centro de serviço para obter ajuda.
E2 / Pressão Excedendo 300 mmHg: Desligue a unidade e meça novamente silenciosamente. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.
E3 / Erro de Dados: Remova as baterias, espere 60 segundos e recarregue. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.
Er / Excedendo a Faixa de Medição: Meça novamente silenciosamente. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.

Detector de Movimento

O "Detector de Movimento" ajuda a lembrar o usuário de permanecer imóvel e está indicando qualquer movimento do corpo durante a medição. O ícone especificado aparece assim que um "movimento do corpo" é detectado durante e após cada medição. Nota: É altamente recomendável que você meça novamente se o ícone aparecer.

Indicador de Risco de Hipertensão

O Comitê Coordenador do Programa Nacional de Educação sobre Hipertensão Arterial desenvolveu um padrão de pressão arterial, classificando as faixas de pressão arterial em 4 estágios. Esta unidade está equipada com um indicador de risco de pressão arterial inovador, que indica visualmente o nível de risco presumido (normal / pré-hipertensão/ hipertensão estágio 1 / hipertensão estágio 2 ) do resultado após cada medição.

Detector de Batimento Cardíaco Irregular (IHB)

Esta unidade está equipada com um Detector de Batimento Cardíaco Irregular (IHB) que permite que aqueles que têm um batimento cardíaco irregular obtenham medições precisas, alertando o usuário da presença de um batimento cardíaco irregular durante a medição. Nota: É altamente recomendável que você consulte seu médico se o ícone IHB aparecer com frequência .

Usando o Adaptador AC (Opcional)

1. Conecte o adaptador AC com a entrada do adaptador AC no lado direito da unidade.
2. Conecte o adaptador AC na tomada. (Adaptadores AC com tensão e corrente necessárias indicadas perto da entrada do adaptador AC.)

1. Por favor, descarregue as baterias ao operar com o modo AC por um período maior de tempo. Deixar as baterias no compartimento por um longo tempo pode causar vazamento, o que pode levar a danos à unidade.
2. Nenhuma bateria é necessária ao operar com o modo AC.
3. Adaptadores AC são opcionais. Por favor, entre em contato com o distribuidor para os adaptadores AC compatíveis.
4. Use apenas o Adaptador AC autorizado com este monitor de pressão arterial. Informações para o adaptador AC autorizado, por favor, consulte o APÊNDICE 1.

Instalando as Baterias

1. Pressione para baixo e levante a tampa da bateria na direção da seta para abrir o compartimento da bateria.
2. Instale ou substitua 4 pilhas tamanho "AAA" no compartimento da bateria de acordo com as indicações dentro do compartimento.
3. Recoloque a tampa da bateria clicando nos ganchos inferiores primeiro, depois empurre a extremidade superior da tampa da bateria.
4. Substitua as baterias em pares. Remova as baterias quando a unidade não estiver em uso por períodos prolongados de tempo.

Você precisa substituir as baterias quando

1. o ícone de bateria fraca aparece no visor.
2. a tecla ON/OFF/START (Ligar/Desligar/Iniciar) é pressionada e nada aparece no visor.

1. As baterias são resíduos perigosos. Não descarte-as junto com o lixo doméstico.
2. Não há peças internas que possam ser reparadas pelo usuário. Baterias ou danos de baterias antigas não são cobertos pela garantia.
3. Use exclusivamente baterias de marca. Sempre substitua por baterias novas juntas. Use baterias da mesma marca e do mesmo tipo.

Aplicando a braçadeira

1. Desembrulhe a braçadeira, deixando a extremidade da braçadeira através do anel em D da braçadeira.
2. Coloque o braço esquerdo através do laço da braçadeira. A indicação da faixa colorida deve estar posicionada mais perto de você com o tubo apontando na direção do seu braço (Fig. ).


   Gire a palma da mão esquerda para cima e coloque a borda da braçadeira aproximadamente 1,5 a 2,5 cm acima do lado interno da articulação do cotovelo (Fig.). Aperte a braçadeira puxando a extremidade da braçadeira.


3. Centralize o tubo sobre o meio do braço. Pressione o material de gancho e laço firmemente. Deixe espaço para 2 dedos caberem entre a braçadeira e o seu braço. Posicione a marca da artéria (Ø) sobre a artéria principal (na parte interna do seu braço) (Fig. ).


   Nota: Localize a artéria principal pressionando com 2 dedos aproximadamente 2 cm acima da dobra do cotovelo na parte interna do braço esquerdo. Identifique onde o pulso pode ser sentido com mais força. Esta é a sua artéria principal.
4. Conecte o tubo de conexão da braçadeira na unidade (Fig. ).


5. Coloque o braço sobre uma mesa (palma para cima) de modo que a braçadeira esteja na mesma altura do seu coração. Certifique-se de que o tubo não está dobrado (Fig. ).


6. Esta braçadeira é adequada para o seu uso se a seta cair dentro da linha de cor sólida, como mostrado à direita (Fig. ). Se a seta cair fora da linha de cor sólida, você precisará de uma braçadeira com outras circunferências. Contacte o seu revendedor local para braçadeiras de tamanho adicional.


Procedimentos de medição

Aqui estão algumas dicas úteis para ajudá-lo a obter leituras mais precisas:

• A pressão arterial muda a cada batimento cardíaco e está em constante flutuação ao longo do dia.
• A gravação da pressão arterial pode ser afetada pela posição do usuário, sua condição fisiológica e outros fatores. Para maior precisão, espere uma hora após se exercitar, tomar banho, comer, beber bebidas com álcool ou cafeína ou fumar para medir a pressão arterial.
• Antes da medição, sugere-se que você se sente em silêncio por pelo menos 5 minutos, pois a medição feita durante um estado relaxado terá maior precisão. Você não deve estar fisicamente cansado ou exausto ao fazer uma medição.
• Não faça medições se estiver sob estresse ou tensão.
• Durante a medição, não fale ou mova os músculos do braço ou da mão.
• Meça sua pressão arterial na temperatura corporal normal. Se você estiver sentindo frio ou calor, espere um pouco antes de fazer uma medição.
• Se o monitor for armazenado em temperatura muito baixa (próxima ao congelamento), coloque-o em um local aquecido por pelo menos uma hora antes de usá-lo.
• Espere 5 minutos antes de fazer a próxima medição.

1. Pressione a tecla ON/OFF/START (LIGAR/DESLIGAR/INICIAR). Todos os visores aparecerão por aproximadamente um segundo antes de retornar a "0".
2. A unidade inflará automaticamente até o nível de inflação apropriado com base nas oscilações do pulso do usuário. A medição começará então. É importante permanecer imóvel e quieto durante a medição. Qualquer movimento significativo pode afetar os resultados da medição.
3. Quando a medição for concluída, a sistólica, a diastólica e o pulso serão mostrados simultaneamente e salvos automaticamente no sistema de memória. Até 90 memórias podem ser salvas.
4. A medição está agora concluída. Pressione a tecla ON/OFF/START (LIGAR/DESLIGAR/INICIAR) para desligar a energia. Se nenhuma tecla for pressionada, a unidade desligará automaticamente em 1 minuto.

Este monitor irá reinflar automaticamente para aproximadamente 220 mmHg se o sistema detectar que seu corpo precisa de mais pressão para medir sua pressão arterial.
Nota:

1. Este monitor desliga-se automaticamente aproximadamente 1 minuto após a última operação de tecla.
2. Para interromper a medição, basta pressionar a tecla Memory (Memória) ou ON/OFF/START (LIGAR/DESLIGAR/INICIAR); a braçadeira irá desinflar imediatamente.
3. Durante a medição, não fale ou mova os músculos do braço ou da mão.

Recuperando valores da memória

1. Para recuperar as leituras de pressão arterial armazenadas na memória, basta pressionar a tecla Memory (Memória), a primeira leitura exibida é a média das últimas 3 medições armazenadas na memória e, em seguida, o último conjunto de leituras memorizadas será exibido.
2. Outro toque na tecla Memory (Memória) irá recuperar o conjunto anterior de leituras.
3. Todas as leituras armazenadas na memória serão exibidas com seu número de sequência. Cada medição vem com um número de sequência de memória atribuído.

Limpando valores da memória

Pressione e segure a tecla Memory (Memória) por aproximadamente 5 segundos, então os dados na zona de memória podem ser apagados automaticamente.

Solução de problemas

Se alguma anormalidade surgir durante o uso, verifique os seguintes pontos.

Nota: Se a unidade ainda não funcionar, devolva-a ao seu revendedor. Sob nenhuma circunstância você deve desmontar e reparar a unidade sozinho.

Notas de precaução

1. A unidade contém conjuntos de alta precisão. Portanto, evite temperaturas extremas, umidade e luz solar direta. Evite deixar cair ou chocar fortemente a unidade principal e proteja-a da poeira.
2. Limpe o corpo do monitor de pressão arterial e a braçadeira cuidadosamente com um pano macio e ligeiramente úmido. Não pressione. Não lave a braçadeira nem use produtos de limpeza químicos nela. Nunca use diluente, álcool ou gasolina como limpador.
3. Baterias com vazamento podem danificar a unidade. Remova as baterias quando a unidade não for usada por um longo tempo.
4. A unidade não deve ser operada por crianças para evitar situações perigosas.
5. Se a unidade for armazenada perto do congelamento, deixe-a aclimatar à temperatura ambiente antes de usar.
6. Esta unidade não pode ser reparada em campo. Você não deve usar nenhuma ferramenta para abrir o dispositivo nem deve tentar ajustar nada dentro do dispositivo. Se você tiver algum problema, entre em contato com a loja ou o médico de quem você comprou esta unidade ou entre em contato com a Rossmax International Ltd.
7. Como um problema comum para todos os monitores de pressão arterial que usam a função de medição oscilométrica, o dispositivo pode ter dificuldade em determinar a pressão arterial adequada para usuários diagnosticados com arritmia comum (batimentos prematuros atriais ou ventriculares ou fibrilação atrial), diabetes, má circulação sanguínea, problemas renais ou para usuários que sofreram derrame ou para usuários inconscientes.
8. Para interromper a operação a qualquer momento, pressione a tecla ON/OFF/START (LIGAR/DESLIGAR/INICIAR) e o ar na braçadeira será rapidamente esgotado.
9. Uma vez que a inflação atinge 300 mmHg, a unidade começará a desinflar rapidamente por razões de segurança.
10. Observe que este é apenas um produto de saúde domiciliar e não se destina a servir como um substituto para o conselho de um médico ou profissional médico.
11. Não use este dispositivo para diagnóstico ou tratamento de qualquer problema de saúde ou doença. Os resultados da medição são apenas para referência. Consulte um profissional de saúde para interpretação das medições de pressão. Contacte o seu médico se tiver ou suspeitar de algum problema médico. Não altere seus medicamentos sem o conselho de seu médico ou profissional de saúde.
12. Interferência eletromagnética: O dispositivo contém componentes eletrônicos sensíveis. Evite campos elétricos ou eletromagnéticos fortes nas proximidades diretas do dispositivo (por exemplo, telefones celulares, fornos de micro-ondas). Estes podem levar ao comprometimento temporário da precisão da medição.
13. Descarte o dispositivo, baterias, componentes e acessórios de acordo com as regulamentações locais.
14. Este monitor pode não atender à sua especificação de desempenho se armazenado ou usado fora das faixas de temperatura e umidade especificadas em Especificações.

Especificações

Método de Medição	Oscilométrico
Faixa de Medição	Pressão: 30~260 mmHg; Pulso: 40~199 batimentos/minuto
Sensor de Pressão	Semicondutor
Precisão	Pressão: ± 3mmHg; Pulso: ± 5% da leitura
Inflação	Acionada por Bomba
Deflação	Válvula de Liberação de Ar Automática
Capacidade de memória	90 memórias
Desligamento automático	1 minuto após a última operação de tecla
Ambiente de Operação	10°C~40°C (50°F~104°F); 40%~85% UR; 700~1060 hPa
Ambiente de Armazenamento e Transporte	-10°C~60°C (14°F~140°F); 10%~90% UR; 700~1060 hPa
Fonte de Alimentação DC	DC 6V quatro pilhas AAA
Fonte de Alimentação AC	DC 6V, ≥600mA (Tamanho do plugue: externo(-) é Ø4.0, interno(+) é Ø1.7)
Dimensões	124 (C) X 85 (L) X 68.6 (A) mm
Peso	345g (P.B.) (sem pilhas)
Circunferência do braço	Adulto: 24~40 cm (9.4"~15.7")
Usuários Limitados	Usuários adultos
	Tipo BF: Dispositivo e braçadeira são projetados para fornecer proteção especial contra choques elétricos.
Classificação IP	IP21: Proteção contra a entrada prejudicial de água e partículas

*As especificações estão sujeitas a alterações sem aviso prévio.

O símbolo neste produto significa que é um produto eletrônico e, seguindo a diretiva europeia 2012/19/UE, os produtos eletrônicos devem ser descartados em seu centro de reciclagem local para tratamento seguro.
