Rossmax CH155f - Manual do Monitor de Pressão Arterial

Introdução

As medições de pressão arterial determinadas com o CH155f são equivalentes às obtidas por um observador treinado usando o método de auscultação com manguito/estetoscópio, dentro dos limites prescritos pelo Padrão Nacional Americano, Esfigmomanômetros Eletrônicos ou Automatizados. Esta unidade deve ser usada por consumidores adultos em um ambiente doméstico. Não use este dispositivo em bebês ou neonatos. O CH155f é protegido contra defeitos de fabricação por um Programa de Garantia Internacional estabelecido. Para obter informações sobre a garantia, você pode entrar em contato com o fabricante, Rossmax International Ltd.

Atenção
Consulte os documentos que acompanham. Por favor, leia este manual cuidadosamente antes de usar. Para informações específicas sobre sua própria pressão arterial, entre em contato com seu médico. Por favor, certifique-se de guardar este manual.

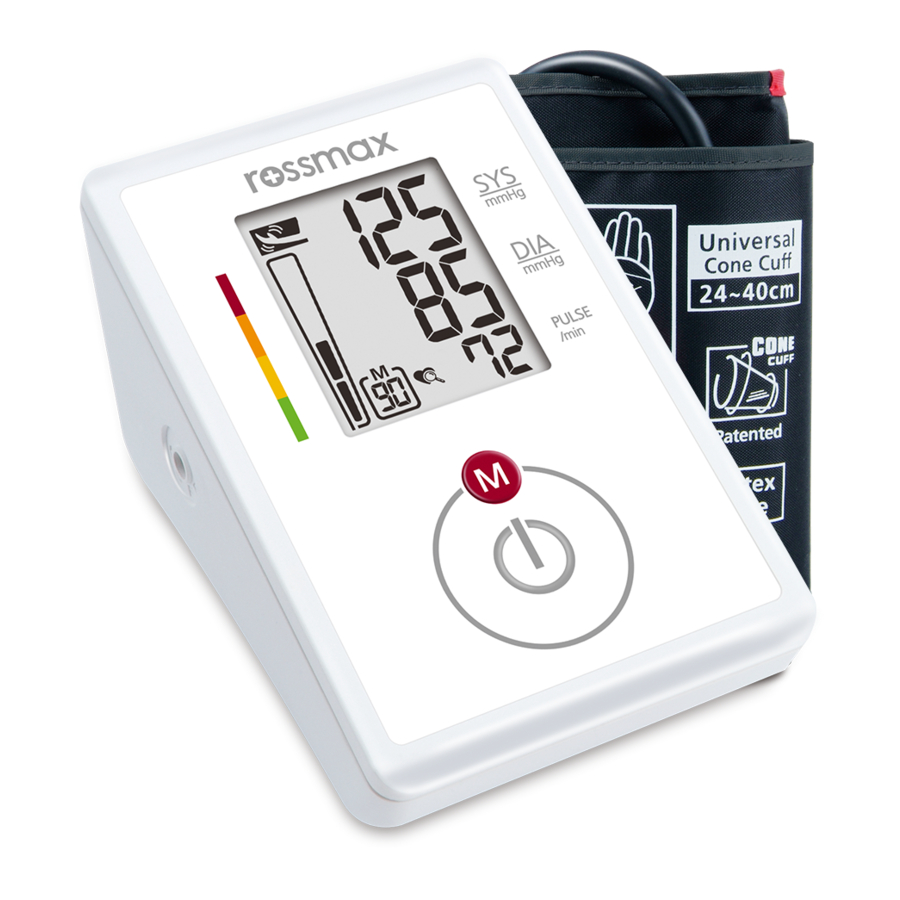

Visão Geral do Dispositivo

1. Manguito de Braço,
2. Visor LCD,
3. Tubo de Ar e Conector,
4. Tecla ON/OFF/START (LIGAR/DESLIGAR/INICIAR),
5. Tecla de Memória,
6. Tampa da Bateria

4 pilhas "AAA" tamanho, 1.5V

Visão Geral do Visor

1. Marca de Movimento
2. Indicador de Risco de Hipertensão
3. Marca de Bateria Fraca
4. Detector de Batimento Cardíaco Irregular (IHB)

Padrão de Pressão Arterial (JNC7: 2003, unidade: mmHg)

Tecnologia de Medição Real Fuzzy

Esta unidade usa o método oscilométrico para detectar sua pressão arterial. Antes que o manguito comece a inflar, o dispositivo estabelecerá uma pressão de referência do manguito equivalente à pressão do ar. Esta unidade determinará o nível de inflação apropriado com base nas oscilações de pressão, seguido pela deflação do manguito.
Durante a deflação, o dispositivo detectará a amplitude e a inclinação das oscilações de pressão e, assim, determinará para você a pressão arterial sistólica, a pressão arterial diastólica e o pulso.

Observações Preliminares

Este Monitor de Pressão Arterial está em conformidade com os regulamentos europeus e possui a marca CE "CE 0120". A qualidade do dispositivo foi verificada e está em conformidade com as disposições da diretiva do conselho da CE 93/42/EEC (Diretiva de Dispositivos Médicos), Anexo I requisitos essenciais e padrões harmonizados aplicados.
EN 1060-1: 1995/A2: 2009 Esfigmomanômetros não invasivos - Parte 1 - Requisitos gerais
EN 1060-3: 1997/A2: 2009 Esfigmomanômetros não invasivos - Parte 3 - Requisitos suplementares para sistemas eletromecânicos de medição da pressão arterial
EN 1060-4: 2004 Esfigmomanômetros não invasivos - Parte 4: Procedimentos de teste para determinar a precisão geral do sistema de esfigmomanômetros não invasivos automatizados.
Este monitor de pressão arterial foi projetado para um longo tempo de serviço. Para garantir medições precisas, recomenda-se que este monitor seja recalibrado a cada dois anos.

Padrão de Pressão Arterial

O Comitê Coordenador do Programa Nacional de Educação sobre Hipertensão Arterial desenvolveu um padrão de pressão arterial, classificando as faixas de pressão arterial em 4 estágios. (Ref. O Sétimo Relatório do Comitê Nacional Conjunto sobre Prevenção, Detecção, Avaliação e Tratamento da Hipertensão Arterial - Relatório Completo JNC-7, 2003). Esta classificação de pressão arterial é baseada em dados históricos e pode não ser diretamente aplicável a nenhum paciente em particular. É importante que você consulte seu médico regularmente. Seu médico informará sua faixa de pressão arterial normal, bem como o ponto em que você será considerado em risco. Para monitoramento e referência confiáveis da pressão arterial, recomenda-se manter registros de longo prazo. Por favor, baixe o registro de pressão arterial em nosso site www.rossmax.com.

Explicações do Visor

EE / Erro de Medição: Certifique-se de que o plugue L esteja bem conectado ao soquete de ar e meça novamente silenciosamente. Enrole o manguito corretamente e mantenha o braço firme durante a medição. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.

E1 / Anormalidade do Circuito de Ar: Certifique-se de que o Plugue L esteja bem conectado ao soquete de ar na lateral da unidade e meça novamente silenciosamente. Se os erros ainda ocorrerem, devolva o dispositivo ao seu distribuidor local ou centro de serviço para obter ajuda.

E2 / Pressão Excedendo 300 mmHg: Desligue a unidade e meça novamente silenciosamente. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.

E3 / Erro de Dados: Remova as baterias, espere 60 segundos e recarregue. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.

Er / Excedendo a Faixa de Medição: Meça novamente silenciosamente. Se o erro continuar ocorrendo, devolva o dispositivo ao seu distribuidor local ou centro de serviço.

Detector de Movimento

O "Detector de Movimento" ajuda a lembrar o usuário de permanecer imóvel e está indicando qualquer movimento do corpo durante a medição. O ícone especificado aparece quando um "movimento do corpo" é detectado durante e após cada medição.

Nota: É altamente recomendável que você meça novamente se o ícone aparecer.

Indicador de Risco de Hipertensão

O Comitê Coordenador do Programa Nacional de Educação sobre Hipertensão Arterial desenvolveu um padrão de pressão arterial, classificando as faixas de pressão arterial em 4 estágios. Esta unidade está equipada com um indicador inovador de risco de pressão arterial, que indica visualmente o nível de risco presumido (normal / pré-hipertensão / hipertensão estágio 1 / hipertensão estágio 2 ) do resultado após cada medição.

Detector de Batimento Cardíaco Irregular (IHB)

Esta unidade está equipada com um Detector de Batimento Cardíaco Irregular (IHB) que permite que aqueles que têm um batimento cardíaco irregular obtenham medições precisas, alertando o usuário da presença de um batimento cardíaco irregular durante a medição.

Nota: É fortemente recomendado que você consulte seu médico se o ícone IHB aparecer frequentemente ().

Instalando as Baterias

1. Pressione e levante a tampa da bateria na direção da seta para abrir o compartimento da bateria.
2. Instale ou substitua 4 pilhas tamanho "AAA" no compartimento da bateria de acordo com as indicações dentro do compartimento.
3. Recoloque a tampa da bateria encaixando primeiro os ganchos inferiores e, em seguida, empurre a extremidade superior da tampa da bateria.
4. Substitua as baterias em pares. Remova as baterias quando a unidade não estiver em uso por longos períodos de tempo.

Você precisa substituir as baterias quando

1. o ícone de bateria fraca aparece no visor.
2. a tecla ON/OFF/START (LIGAR/DESLIGAR/INICIAR) é pressionada e nada aparece no visor.

1. As baterias são resíduos perigosos. Não descarte-as junto com o lixo doméstico.
2. Não há peças internas que possam ser reparadas pelo usuário. Baterias ou danos causados por baterias antigas não são cobertos pela garantia.
3. Use exclusivamente baterias de marca. Sempre substitua por baterias novas juntas. Use baterias da mesma marca e do mesmo tipo.

Aplicando a braçadeira

1. Desembrulhe a braçadeira, deixando a extremidade da braçadeira através do anel em D da braçadeira.

2. Passe o braço esquerdo pelo laço da braçadeira. A faixa de indicação de cor deve ser posicionada mais perto de você com o tubo apontando na direção do seu braço (Fig. ).

   Vire a palma da mão esquerda para cima e coloque a borda da braçadeira aproximadamente 1,5 a 2,5 cm acima do lado interno da articulação do cotovelo (Fig. ).

   Aperte a braçadeira puxando a extremidade da braçadeira.

3. Centralize o tubo sobre o meio do braço. Pressione o material de gancho e laço com segurança. Deixe espaço para 2 dedos caberem entre a braçadeira e seu braço. Posicione a marca da artéria (Ø) sobre a artéria principal (na parte interna do seu braço) (Fig. ,).

   Observação: Localize a artéria principal pressionando com 2 dedos aproximadamente 2 cm acima da dobra do cotovelo na parte interna do braço esquerdo. Identifique onde o pulso pode ser sentido com mais força. Esta é sua artéria principal.
4. Conecte o tubo de conexão da braçadeira na unidade (Fig.).

5. Coloque o braço sobre uma mesa (palma para cima) de modo que a braçadeira fique na mesma altura do seu coração. Certifique-se de que o tubo não esteja dobrado (Fig. ).

6. Esta braçadeira é adequada para o seu uso se a seta cair dentro da linha de cor sólida, conforme mostrado à direita (Fig. ).

   Se a seta cair fora da linha de cor sólida, você precisará de uma braçadeira com outras circunferências. Entre em contato com seu revendedor local para obter braçadeiras de tamanho adicional.

Procedimentos de medição

Aqui estão algumas dicas úteis para ajudá-lo a obter leituras mais precisas:

• A pressão arterial muda a cada batimento cardíaco e está em constante flutuação ao longo do dia.
• A gravação da pressão arterial pode ser afetada pela posição do usuário, sua condição fisiológica e outros fatores. Para maior precisão, espere uma hora após se exercitar, tomar banho, comer, beber bebidas com álcool ou cafeína ou fumar para medir a pressão arterial.
• Antes da medição, sugere-se que você se sente em silêncio por pelo menos 5 minutos, pois a medição feita durante um estado relaxado terá maior precisão. Você não deve estar fisicamente cansado ou exausto ao fazer uma medição.
• Não faça medições se estiver sob estresse ou tensão.
• Durante a medição, não fale ou mova os músculos do braço ou da mão.
• Meça sua pressão arterial na temperatura corporal normal. Se você estiver sentindo
• frio ou calor, espere um pouco antes de fazer uma medição.
• Se o monitor for armazenado em temperatura muito baixa (próxima ao congelamento), coloque-o
• em um local quente por pelo menos uma hora antes de usá-lo.
• Aguarde 5 minutos antes de fazer a próxima medição.

1. Pressione a tecla ON/OFF/START (Ligar/Desligar/Iniciar). Todos os visores aparecerão por aproximadamente um segundo antes de retornar a "0".
2. A unidade inflará automaticamente até o nível de inflação apropriado com base nas oscilações do pulso do usuário. A medição começará então. É importante permanecer imóvel e em silêncio durante a medição. Qualquer movimento significativo pode afetar os resultados da medição.
3. Quando a medição for concluída, a sistólica, a diastólica e o pulso serão mostrados simultaneamente e salvos automaticamente no sistema de memória. Até 90 memórias podem ser salvas.
4. A medição está agora concluída. Pressione a tecla ON/OFF/START (Ligar/Desligar/Iniciar) para desligar a energia. Se nenhuma tecla for pressionada, a unidade desligará automaticamente em 1 minuto.

Este monitor reinflará automaticamente para aproximadamente 220 mmHg se o sistema detectar que seu corpo precisa de mais pressão para medir sua pressão arterial.

Observação:

1. Este monitor desliga-se automaticamente aproximadamente 1 minuto após a última operação da tecla.
2. Para interromper a medição, basta pressionar a tecla Memory (Memória) ou ON/OFF/START (Ligar/Desligar/Iniciar); a braçadeira esvaziará imediatamente.
3. Durante a medição, não fale ou mova os músculos do braço ou da mão.

Recuperando valores da memória

1. Para recuperar as leituras de pressão arterial armazenadas na memória, basta pressionar a tecla Memory (Memória), a primeira leitura exibida é a média das últimas 3 medições armazenadas na memória e, em seguida, o último conjunto de leituras memorizadas será exibido.
2. Outro pressionamento da tecla Memory (Memória) recuperará o conjunto anterior de leituras.
3. Todas as leituras armazenadas na memória serão exibidas com seu número de sequência. Cada medição vem com um número de sequência de memória atribuído.

Limpando valores da memória

Pressione e segure a tecla Memory (Memória) por aproximadamente 5 segundos, então os dados na zona de memória podem ser apagados automaticamente.

Solução de problemas

Se alguma anormalidade surgir durante o uso, verifique os seguintes pontos.

Observação: Se a unidade ainda não funcionar, devolva-a ao seu revendedor. Sob nenhuma circunstância você deve desmontar e reparar a unidade sozinho.

Notas de precaução

1. A unidade contém conjuntos de alta precisão. Portanto, evite temperaturas extremas, umidade e luz solar direta. Evite deixar cair ou chocar fortemente a unidade principal e proteja-a contra poeira.
2. Limpe o corpo do monitor de pressão arterial e a braçadeira cuidadosamente com um pano macio e levemente úmido. Não pressione. Não lave a braçadeira nem use produtos de limpeza químicos nela. Nunca use diluente, álcool ou gasolina como limpador.
3. Baterias com vazamento podem danificar a unidade. Remova as baterias quando a unidade não for usada por um longo tempo.
4. A unidade não deve ser operada por crianças para evitar situações perigosas.
5. Se a unidade for armazenada perto do congelamento, deixe-a aclimatar à temperatura ambiente antes de usar.
6. Esta unidade não é reparável em campo. Você não deve usar nenhuma ferramenta para abrir o dispositivo nem deve tentar ajustar nada dentro do dispositivo. Se você tiver algum problema, entre em contato com a loja ou o médico de quem você comprou esta unidade ou entre em contato com a Rossmax International Ltd.
7. Como um problema comum para todos os monitores de pressão arterial que usam a função de medição oscilométrica, o dispositivo pode ter dificuldade em determinar a pressão arterial adequada para usuários diagnosticados com arritmia comum (batimentos prematuros atriais ou ventriculares ou fibrilação atrial), diabetes, má circulação sanguínea, problemas renais ou para usuários que sofreram derrame ou para usuários inconscientes.
8. Para interromper a operação a qualquer momento, pressione a tecla ON/OFF/START (Ligar/Desligar/Iniciar) e o ar na braçadeira será rapidamente esgotado.
9. Uma vez que a inflação atinja 300 mmHg, a unidade começará a desinflar rapidamente por razões de segurança.
10. Observe que este é apenas um produto de saúde domiciliar e não se destina a servir como um substituto para o conselho de um médico ou profissional médico.
11. Não use este dispositivo para diagnóstico ou tratamento de qualquer problema de saúde ou doença. Os resultados da medição são apenas para referência. Consulte um profissional de saúde para interpretação das medições de pressão. Entre em contato com seu médico se você tiver ou suspeitar de algum problema médico. Não altere seus medicamentos sem o conselho de seu médico ou profissional de saúde.
12. Interferência eletromagnética: O dispositivo contém componentes eletrônicos sensíveis. Evite campos elétricos ou eletromagnéticos fortes nas proximidades diretas do dispositivo (por exemplo, telefones celulares, fornos de micro-ondas). Estes podem levar a um comprometimento temporário da precisão da medição.
13. Descarte o dispositivo, baterias, componentes e acessórios de acordo com os regulamentos locais.
14. Este monitor pode não atender às suas especificações de desempenho se armazenado ou usado fora das faixas de temperatura e umidade especificadas em Especificações.

Especificações

Método de Medição			Oscilométrico
Faixa de Medição			Pressão: 30~260 mmHg; Pulso: 40~199 batimentos/minuto
Sensor de Pressão			Semicondutor
Precisão da Inflação			Pressão: ± 3mmHg; Pulso: ± 5% da leitura Bomba Acionada
Deflação			Válvula de Liberação de Ar Automática
Capacidade de memória			90 memórias
Desligamento Automático			1 minuto após a última operação de tecla
Ambiente de Operação			10°C~40°C (50°F~104°F); 40%~85% UR; 700~1060 hPa
Ambiente de Armazenamento e Transporte Fonte de Alimentação DC			-10°C~60°C (14°F~140°F); 10%~90% UR; 700~1060 hPa DC 6V quatro pilhas AAA
Dimensões			124 (C) X 85 (L) X 68.6 (A) mm
Peso			345g (P.B.) (sem pilhas)
Circunferência do braço			Adulto: 24~40 cm (9.4"~15.7")
Usuários Limitados			Usuários adultos
			Tipo BF : O dispositivo e a braçadeira são projetados para fornecer proteção especial contra choques elétricos.
Classificação IP			IP21: Proteção contra a entrada prejudicial de água e partículas

*As especificações estão sujeitas a alterações sem aviso prévio.
