Introdução

A Loewe representa os mais altos padrões de tecnologia, design e facilidade de operação. Isso se aplica igualmente a TV, DVD/Blu-ray, áudio e acessórios.

Nem a tecnologia nem o design são um fim em si mesmos, mas ambos destinam-se a proporcionar aos nossos clientes a melhor experiência audiovisual possível.

O nosso design não é influenciado por tendências da moda de curto prazo. Afinal, você adquiriu um equipamento de alta qualidade do qual não vai querer se cansar amanhã ou depois de amanhã.

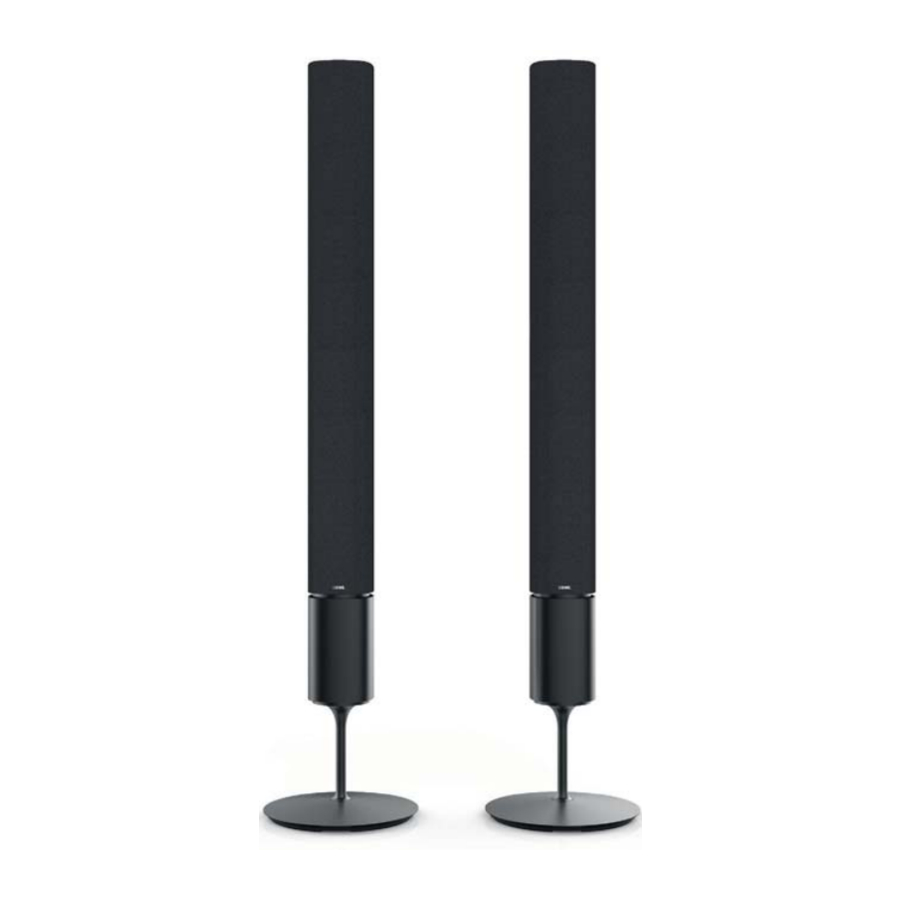

O Loewe klang 5 foi projetado para televisores Loewe e sistemas de alto-falantes Loewe.

Os televisores Loewe com um decodificador de áudio digital multicanal integrado transferem os sinais de áudio para o Loewe klang 5 através da conexão DIGITAL AUDIO LINK. A configuração e as definições do Loewe klang 5 podem ser feitas facilmente usando os televisores Loewe atuais.

Através de um conector LINE IN analógico, você também pode usar os alto-falantes Loewe klang 5 para outras fontes de áudio.

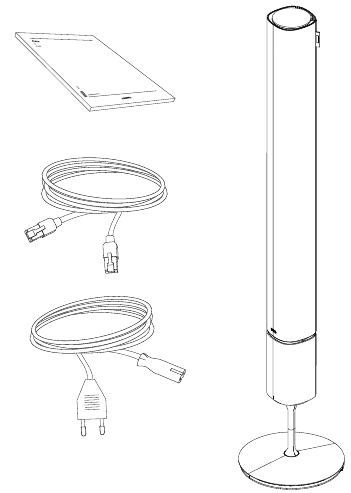

Escopo da entrega

• ‡ 2 x Loewe klang 5
• ‡ 2 x Cabo de alimentação
• ‡ 2 x Cabo de rede
• ‡ 1 x Auxílio de montagem (perfil de espuma de PE)

Para sua segurança

Para sua segurança e para evitar danos desnecessários à sua unidade, por favor, leia e siga as instruções de segurança abaixo:

• ‡ A unidade destina-se exclusivamente à reprodução de sinais de áudio.
• ‡ Retire o plugue de alimentação antes de conectar ou desconectar outros dispositivos ou alto-falantes.
• ‡ Não opere a unidade sem supervisão. Em caso de ausência prolongada, retire o plugue de alimentação.
• ‡ O plugue de alimentação do televisor deve ser facilmente acessível para que o televisor possa ser desconectado da fonte de alimentação em todos os momentos.
• ‡ Ao desconectar a unidade da rede elétrica, puxe pelo corpo do conector e não pelo cabo. Os cabos no plugue de alimentação podem ser danificados e podem causar um curto-circuito quando conectados novamente.
• ‡ Retire o cabo de alimentação durante tempestades. Um pico de tensão causado por um raio conduzido através da rede elétrica pode danificar a unidade.
• ‡ Coloque a unidade sobre uma superfície firme e nivelada.
• ‡ Não configure a unidade perto de fontes de calor fortes ou sob luz solar direta. ‡ Não coloque objetos contendo líquidos em cima da unidade.

• ‡ Velas e outras chamas abertas devem ser mantidas afastadas da unidade em todos os momentos para evitar a propagação do fogo.
• ‡ Ao instalar em um gabinete ou prateleira fechada: deixe cerca de 10 cm de espaço livre ao redor da unidade para permitir que o ar circule livremente, evitando assim o acúmulo de calor e uma influência na reprodução do som.
• ‡ Em nenhuma circunstância, o fornecimento de ar do Loewe klang 5 pode ser obstruído. Certifique-se de que está longe o suficiente (> 10 cm) do chão ou da parede.
• ‡ Coloque os cabos do alto-falante e de alimentação de forma que não possam ser danificados. O cabo de alimentação não pode ser dobrado ou colocado sobre bordas afiadas, nem pisado e nem exposto a produtos químicos; o último também se aplica ao sistema como um todo. Um cabo de alimentação com isolamento danificado pode levar a choques elétricos e é um risco de incêndio e, portanto, deve ser trocado antes que a operação do aparelho continue.
• ‡ Os alto-falantes geram campos de dispersão magnética que atuam nas proximidades da caixa. Recomendamos uma distância mínima de > 0,5 m de equipamentos magneticamente sensíveis, como mídia de dados magnética, etc.
• ‡ Se você moveu a unidade do frio para um ambiente quente, deixe-a desligada por cerca de uma hora para evitar a formação de condensação. Não ligue a unidade até que ela atinja a temperatura ambiente. Isso evita danos graves aos componentes.
•
  Para evitar choque elétrico, não abra a unidade. Não há peças dentro da unidade que possam ser reparadas pelo usuário. Os reparos só devem ser realizados por um revendedor Loewe.

Proteja a unidade de...

• ‡ Água, umidade, gotejamento ou água pulverizada ou vapor
• ‡ Impactos e tensões mecânicas
• ‡ Campos magnéticos e elétricos
• ‡ Potências elétricas mais altas do que as especificadas
• ‡ Frio, calor, luz solar direta e altas flutuações de temperatura.
• ‡ Poeira
• ‡ Cobertura que obstrua a circulação de ar
• ‡ Interferência com o funcionamento interno da unidade

Este dispositivo foi construído exclusivamente para uso privado em ambientes domésticos.

Os serviços de garantia cobrem este uso pretendido.

Consulte a placa de identificação na parte inferior do aparelho para a designação precisa do produto.

Limpeza

Limpe a superfície do Loewe klang 5 feita de alumínio apenas com um pano úmido, macio e limpo (sem qualquer agente de limpeza abrasivo).

A caixa do Loewe klang 5 é revestida de tecido. Aspire a superfície regularmente com um acessório de escova macia.

Em caso de sujeira ou manchas:

Umedeça um pano macio e de cor neutra com detergente ou removedor de manchas normal e esfregue suavemente a mancha. Você também pode tratar a mancha diretamente com spray removedor de manchas a seco normal (aspire o pó).

Não umedeça a capa de tecido diretamente com detergente ou removedor de manchas (risco de incrustação). Não use nenhum solvente para limpar o tecido.

Siga as instruções do fabricante ao usar removedores de manchas.

Há um risco aumentado de incrustação ao limpar as grelhas de tecido com depósitos de nicotina.

Conectores e controles de operação

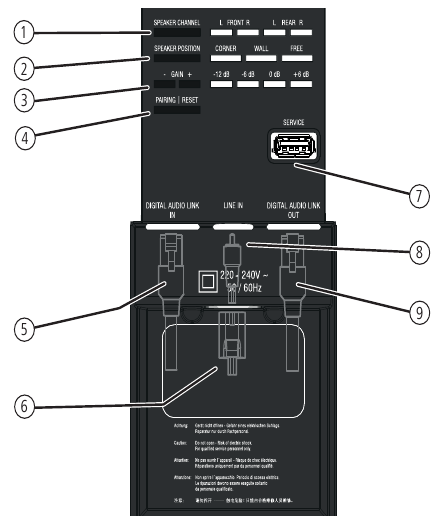

Posição das conexões e elementos de operação

1. SPEAKER CHANNEL - Configuração / Exibição do canal
2. SPEAKER POSITION - Configuração / Exibição da posição
3. GAIN – / + - Configuração / Exibição da intensidade do som
4. PAIRING - Conexão ao Loewe klang link
5. DIGITAL AUDIO LINK IN - Entrada de áudio (digital)

6. 220-240 V ~ 50 / 60 Hz - Conexão de rede elétrica
7. SERVICE - Interface de serviço para fins internos
8. LINE IN - Entrada de áudio (analógica)
9. DIGITAL AUDIO LINK OUT - Saída de áudio (digital)

Exemplos de configuração

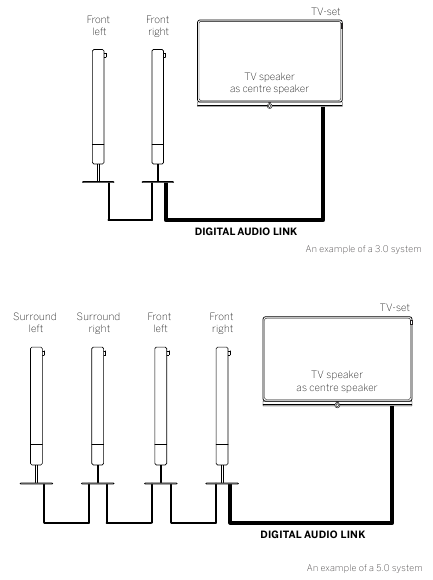

Opção de conexão sem Loewe klang link (sistema 3.0 / 5.0)

Ao configurar um sistema 2.0 / 3.0 / 5.0, o Loewe klang 5 será conectado à fonte de áudio através do DIGITAL AUDIO LINK.

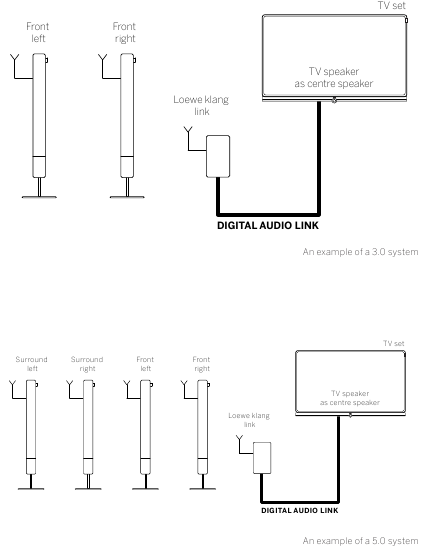

Opção de conexão com Loewe klang link (sistema 3.0 / 5.0)

Ao expandir seu sistema de alto-falantes com a caixa Loewe klang link, você também pode operar o sistema usando uma conexão sem fio. Ao usar uma conexão sem fio do seu sistema de alto-falantes, não é possível conectar alto-falantes adicionais via cabo. Uma operação mista (com fio / sem fio) não é possível.

Como conectar o Loewe klang 5 através do Loewe klang link, você encontra nas instruções de instalação do Loewe klang link

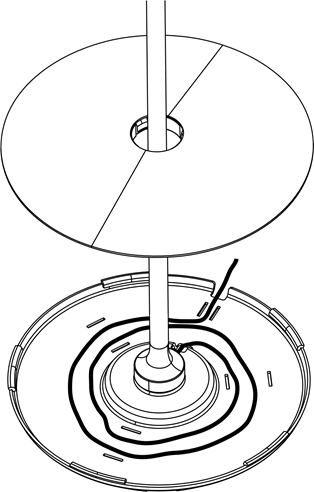

Cablagem do Loewe klang 5

Você pode guiar o cabo de conexão através da abertura na parte inferior do alto-falante, diretamente para o suporte, para poder instalar os cabos de conexão praticamente invisíveis.

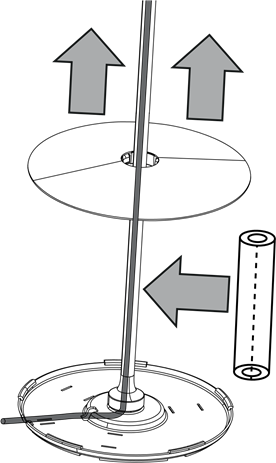

Proceda da seguinte forma para evitar arranhões e danos ao seu alto-falante. Proceda com o devido cuidado e cautela.

1. Remova a tampa do cabo, levantando-a ligeiramente.
2. Coloque o espaçador de espuma incluído sobre o tubo de suporte.

3. Coloque o cabo de conexão no pé do Loewe klang 5.

4. Remova o espaçador de espuma e fixe a tampa do cabo da placa de base, pressionando-a levemente.
5. Remova a película protetora azul no pé do Loewe klang 5.

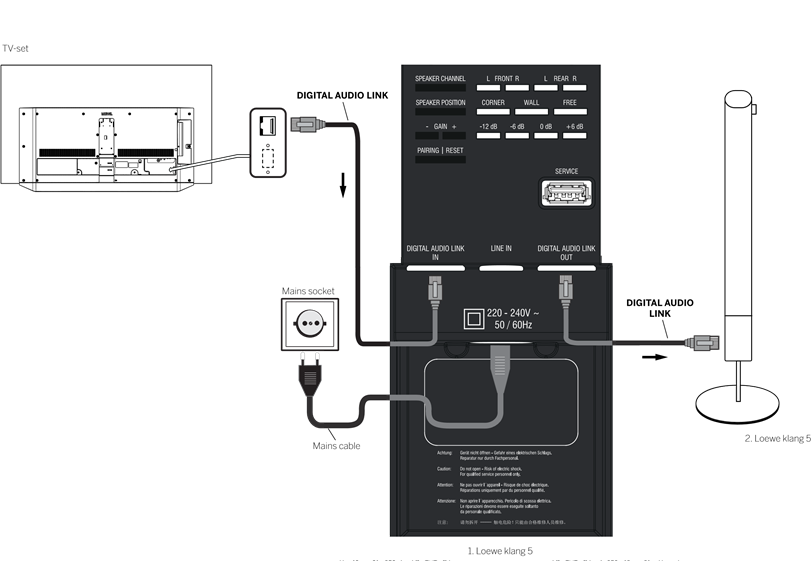

Conectando o Loewe klang 5 via Digital Audio Link

Através da interface DIGITAL AUDIO LINK IN, você pode conectar digitalmente o Loewe klang 5 digital ao seu 'aparelho de TV.

Desligue o televisor antes de conectar o Loewe klang 5.

Usando o cabo de rede incluído, conecte a interface DIGITAL AUDIO LINK do televisor Loewe à interface DIGITAL AUDIO LINK IN do Loewe klang 5. Para conectar seu segundo Loewe klang 5, conecte a interface DIGITAL AUDIO LINK OUT do primeiro Loewe klang 5 à interface DIGITAL AUDIO LINK IN do segundo Loewe klang 5

Use o cabo de alimentação fornecido para conectar a tomada 220-240 VAC 50/60 Hz do Loewe klang 5 a uma tomada de 220-240V 50/60 Hz.

⁽¹ A disponibilidade e a posição da interface DIGITAL AUDIO LINK dependem do tipo de televisor.

Configurações diretamente no Loewe klang 5

Antes de iniciar a inicialização e as configurações, certifique-se de que todos os cabos estejam conectados corretamente.

Indicador de LED

O status aparece por 10 segundos e, em seguida, os LEDs se apagarão. Se um dos botões de controle for pressionado, o indicador acenderá novamente.

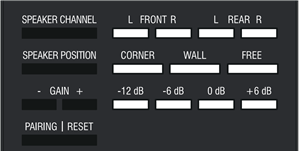

Configurações por meio de botões de controle

Usando vários botões de controle, você pode fazer várias configurações no Loewe klang 5. Os LEDs correspondentes indicam o status. O visor de LED se desliga após 10 segundos; ao pressionar um dos botões de controle, os LEDs acendem novamente.

Ao conectar o Loewe klang 5 via DIGITAL AUDIO LINK a uma TV (chassis SL3xx e mais avançados), a configuração GAIN pode ser feita na televisão. A configuração GAIN só está disponível localmente quando você opera seu alto-falante diretamente via LINE IN

Ao conectar o Loewe klang 5 a qualquer fonte de áudio via LINE IN, essas configurações devem ser feitas diretamente no Loewe klang 5.

Todos os valores definidos permanecem inalterados depois que o Loewe klang 5 é ligado e desligado.

Configurações de CANAL DO ALTO-FALANTE

Usando o botão SPEAKER CHANNEL, você pode selecionar diretamente o canal que deseja ouvir através do respectivo alto-falante.

Seleção de FRONT L/R:
Se o alto-falante estiver na sua frente, ao lado do aparelho de TV, selecione FRONT LEFT ou FRONT RIGHT.

Seleção de REAR L/R:
Se o alto-falante estiver atrás de você, selecione REAR LEFT ou REAR RIGHT.

Definindo a POSIÇÃO DO ALTO-FALANTE

Usando o botão SPEAKER POSITION, você tem a possibilidade de adaptar melhor seu alto-falante à sala. Os três indicadores de LED CORNER / WALL / FREE indicam a configuração selecionada.

A configuração para SPEAKER POSITION só será feita localmente no Loewe klang 5.

Selecionando CORNER:
Quando o Loewe klang 5 estiver perto do canto da sala, selecione a configuração CORNER.

Selecionando WALL:
Quando o Loewe klang 5 estiver perto de uma parede, selecione a configuração WALL.

Selecionando FREE:
Quando o Loewe klang 5 estiver em espaço livre, selecione a configuração FREE.

Ajustando o GAIN +/-

Usando os botões GAIN +/-, você pode ajustar o volume básico. Os quatro indicadores de LED -12 dB /-6 dB / 0 dB / +6dB indicam o volume ajustado.

A faixa de ajuste de -12 dB a +6 dB pode ser alterada em passos de 1 dB. O LED correspondente acenderá para os valores -12 dB, -6 dB, 0 dB e +6 dB. Para valores intermediários, os LEDs serão atenuados de acordo.

Ao conectar o Loewe klang 5 via DIGITAL AUDIO LINK, o volume é definido no assistente de componentes de som no aparelho de TV.

Ao conectar o Loewe klang 5 via LINE IN, a configuração é feita apenas localmente no alto-falante.

Configurações de EMPARELHAMENTO

Usando o botão PAIRING, você pode conectar seu Loewe klang 5 sem fio à Loewe klang link box e, em seguida, operá-lo.

A Loewe klang link box não está incluída no conjunto de equipamentos fornecido, você pode comprá-la a qualquer momento posteriormente com seu revendedor.

Conectando o Loewe klang 5 via Loewe klang link

Você não pode usar o sistema em modo misto. Você deve decidir entre uma conexão sem fio ou com fio. Seu aparelho de TV detecta automaticamente se está conectado sem fio ou com fio.

Antes de emparelhar, certifique-se de que os alto-falantes estejam conectados corretamente e todas as configurações possíveis (SPEAKER CHANNEL / SPEAKER POSITION) foram selecionadas corretamente.

HOME: Chame a visualização Home.

Marque System settings (Configurações do sistema),
OK chame System settings (Configurações do sistema).

Selecione Connections (Conexões),
vá para a próxima coluna.

Selecione Sound components (Componentes de som),

vá para a próxima coluna.

Reprodução de som via...

Selecione o sistema de som klang 5.
OK Confirmar seleção.

Prossiga para a próxima etapa.

Configuração do alto-falante

Selecione Pairing (Emparelhamento)

Prossiga para a próxima etapa.

Depois de selecionar Pairing (Emparelhamento) e despertar o alto-falante pressionando qualquer botão, pressione o botão PAIRING para cada alto-falante Loewe klang 5. Os alto-falantes e seu aparelho de TV se conectam automaticamente agora. Os alto-falantes conectados agora são mostrados no menu Linking (Vinculação).

Conclua a vinculação.

Quando o pairing (emparelhamento) tiver sido executado corretamente, o Loewe klang 5 agora pode ser configurado através do aparelho de TV (Configuration of the Loewe klang 5)

Depois de selecionar Pairing (Emparelhamento) e despertar o alto-falante pressionando qualquer botão, pressione o botão PAIRING para cada alto-falante Loewe klang 5. Os alto-falantes e seu aparelho de TV se conectam automaticamente agora. Os alto-falantes conectados agora são mostrados no menu Linking (Vinculação).

Conclua a vinculação.

Quando o pairing (emparelhamento) tiver sido executado corretamente, o Loewe klang 5 agora pode ser configurado através do aparelho de TV

Configuração do Loewe klang 5

Para poder operar seu sistema de áudio Loewe klang 5, você deve apenas sair do assistente de componentes de som. Um sistema 2.0 é assumido como um exemplo de configuração.

A configuração pode ser aberta através de System settings (Configurações do sistema) – Connections (Conexões) – Sound components (componentes).

A ordem e a aparência dos itens de menu podem ser diferentes do caso descrito aqui.

Reprodução de som via...

Prossiga para a próxima etapa.

Configuração do alto-falante

Os alto-falantes encontrados no momento são exibidos.

Selecione Adjust speakers (Ajustar alto-falantes).

Prossiga para TV loudspeakers as centre speaker (Alto-falantes da TV como alto-falante central)

Alto-falantes da TV como alto-falante central

Selecione se você deseja usar o TV speaker (alto-falante da TV) como alto-falante central,

Se você selecionar no (não), os alto-falantes frontais também transmitirão as partes centrais do som.

Prossiga para Distance to left front speaker (Distância ao alto-falante frontal esquerdo).

Distância ao alto-falante frontal esquerdo

Defina a distância entre o alto-falante frontal esquerdo e sua posição de audição em passos de 10 cm.

Meça as distâncias da sua posição de audição aos alto-falantes frontais e ao alto-falante central (se usado). O sistema calcula os tempos de atraso a partir disso para os sinais do alto-falante, de modo que estes alcancem o ouvinte simultaneamente.

Prossiga para os respectivos outros alto-falantes e também
defina a distância. O alto-falante selecionado será colorido de azul.

Depois de definir a distância.

Prossiga para Adjust speaker level (Ajustar nível do alto-falante).

Ajustar nível do alto-falante

Ajuste o nível para o alto-falante.

Selecione alto-falantes.
O alto-falante selecionado será colorido de azul.

Para uma reprodução de áudio equilibrada, todos os alto-falantes devem ser definidos para o mesmo nível de volume. Um sinal de ruído será reproduzido automaticamente em cada alto-falante em sucessão. Ajuste cada alto-falante para um volume percebido igual da sua posição de audição.

Após o ajuste do último alto-falante.
Back: End of wizard (Voltar: Fim do assistente).
Isso encerra o assistente de componentes de som para conectar e configurar um sistema de alto-falantes.

Atualização de software

Atualização de software via DIGITAL AUDIO LINK
Se uma nova versão do software Loewe klang 5 estiver disponível quando o software da TV for atualizado, ela será atualizada através da interface DIGITAL AUDIO LINK. Você pode encontrar mais informações sobre atualizações de software no manual de operação do seu aparelho de TV.

Em nenhuma circunstância os alto-falantes devem ser separados da rede durante a atualização.

Especificações

Nº de pedido	56221xxx
Temperatura ambiente [°C]	Mín. 5 / Máx. 35
Umidade [%]	Máx. 80
Dimensões [L x A x P em cm]	28,0 (11,8*) x 28,0 (11,8*) x 136,0 (114,5*) *sem suporte
Peso [kg]	11,5
Estágios de potência digital	1 x 55 W + 27,5 W + 1 x 25 W (onda senoidal)
Princípio acústico	3 vias, disposição D'Appolito fechada
Equipamento de alto-falante	2 woofers de 3 polegadas 2 woofers de 3 polegadas / alto-falante central 1 tweeter de 3 polegadas
Tensão da rede elétrica [Volt 50/60 Hz]	220 - 240
Consumo de energia [Watt]	170
Standby de rede [Watt]	< 0,5
Faixa de ajuste da intensidade	[dB] - 12 / + 6
Faixa de transmissão (acústica)	55 Hz - 22 kHz (±3 dB)
Pressão sonora máxima	106 dBA ± 1 dB a 1 m de distância
Faixa de transmissão (elétrica)	20 Hz – 50 kHz
Conexões	DAL IN (RJ45) / DAL OUT (RJ45) / LINE IN (Cinch)
Sensibilidade de entrada	250 mV / 20 kOhm (@ + 6 dB Intensidade)
Detecção de sinal	>1 mV em Line IN
Transmissão sem fio	5,8 GHz
Otimização de som	Canto, parede, independente

Descarte

Caixa de papelão e embalagem

Em conformidade com os regulamentos nacionais relativos ao descarte de materiais de embalagem, pagamos uma taxa a recicladores autorizados que coletam embalagens de revendedores. No entanto, recomendamos que você guarde a caixa de papelão original e o restante dos materiais de embalagem para que o dispositivo possa, se necessário, ser transportado nas condições mais seguras possíveis.

O dispositivo

Atenção: A Diretiva da UE 2002/96/CE rege a devolução, manuseio e reciclagem adequados de aparelhos eletrônicos usados. Os dispositivos eletrônicos antigos devem, portanto, ser descartados separadamente. Nunca descarte este dispositivo no lixo doméstico normal! Você pode entregar sua unidade antiga gratuitamente em pontos de coleta identificados ou ao seu revendedor se comprar uma nova unidade semelhante. Detalhes adicionais sobre a devolução (também para países não pertencentes à UE) estão disponíveis na sua autoridade municipal local.

Conformidade / Declaração do fabricante

A Loewe Technologies declara que este produto cumpre os requisitos essenciais e outras disposições relevantes da Diretiva 1999/5/CE e todas as diretivas da UE aplicáveis.

Você pode encontrar a declaração de conformidade completa na seleção de produtos em: www.loewe.tv/int/my-loewe

Detalhes legais

Loewe Technologies GmbH
Impresso na Alemanha
Industriestrasse 11
Data editorial 10/16-2.0 PS
D-96317 Kronach
© Loewe Technologies GmbH, Kronach
www.loewe.tv

Todos os direitos, incluindo tradução, modificações técnicas e erros reservados.
