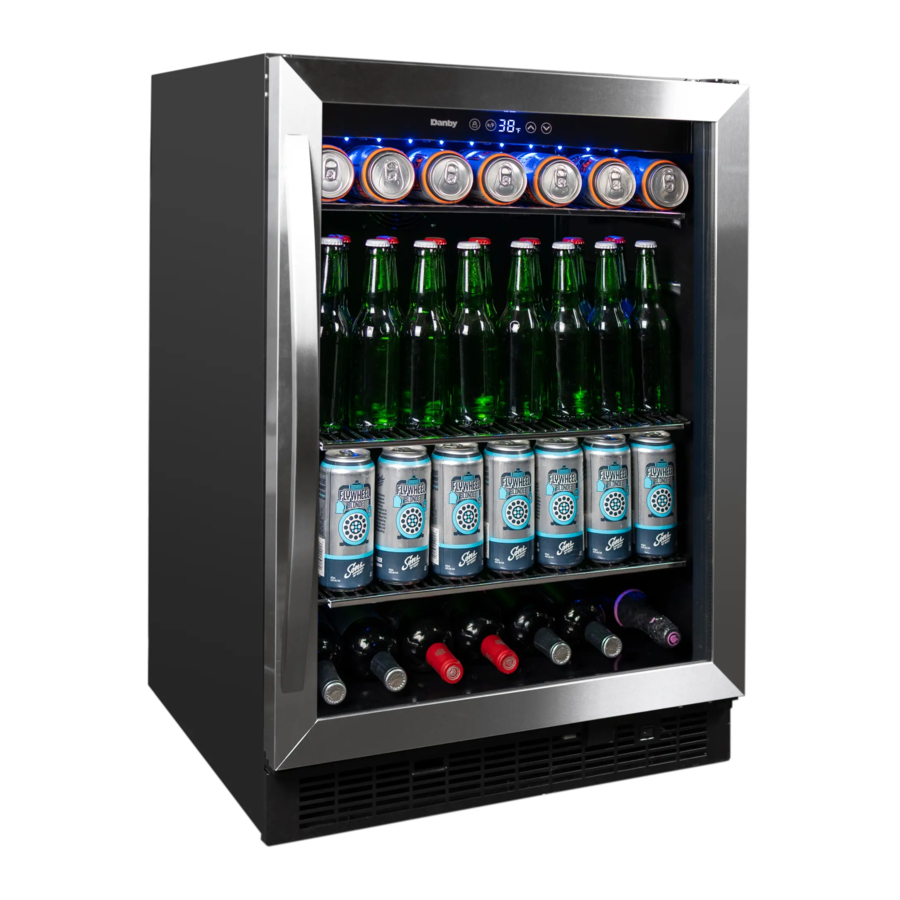

Manual do Centro de Bebidas Embutido Danby DBC057A1BSS - 5,7 pés cúbicos

Informações Importantes sobre Segurança

LEIA E SIGA TODAS AS INSTRUÇÕES DE SEGURANÇA

REQUISITOS DE SEGURANÇA

Risco de incêndio ou explosão. Refrigerante inflamável utilizado. Não perfure a tubulação do refrigerante.

• Certifique-se de que a manutenção seja feita por pessoal de serviço autorizado pela fábrica, para minimizar danos ao produto ou problemas de segurança.
• Consulte o manual de reparo ou o guia do proprietário antes de tentar consertar este produto. Todas as precauções de segurança devem ser seguidas.
• Descarte adequadamente de acordo com os regulamentos federais ou locais.
• Siga as instruções de manuseio cuidadosamente.
• Não armazene substâncias explosivas, como latas de aerossol com um propelente inflamável, neste aparelho.

• Mantenha as aberturas de ventilação, no gabinete do aparelho ou na estrutura embutida, livres de obstrução.
• Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de degelo, além daqueles recomendados pelo fabricante.
• Não danifique o circuito refrigerante.
• Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

Risco de aprisionamento de crianças. Antes de jogar fora um aparelho antigo:

• Remova a porta ou tampa.
• Deixe as prateleiras no lugar para que as crianças não possam subir facilmente para dentro.

Este aparelho não se destina ao uso por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais possam ser diferentes ou reduzidas, ou que não tenham experiência ou conhecimento, a menos que essas pessoas recebam supervisão ou treinamento para operar o aparelho por uma pessoa responsável por sua segurança.
Este aparelho destina-se a ser utilizado em aplicações domésticas e semelhantes, tais como:

• Áreas de cozinha para funcionários em lojas, escritórios e outros ambientes de trabalho;
• Casas de fazenda e por clientes em hotéis, motéis e outros ambientes residenciais;
• Ambientes do tipo pousada (Bed and breakfast);
• Catering e aplicações não retalhistas semelhantes.

INSTRUÇÕES DE ATERRAMENTO
Este aparelho deve ser aterrado. O aterramento reduz o risco de choque elétrico, fornecendo um fio de escape para a corrente elétrica.
Este aparelho tem um cabo que possui um fio de aterramento com um plugue de 3 pinos. O cabo de alimentação deve ser conectado a uma tomada devidamente aterrada. Se a tomada for uma tomada de parede de 2 pinos, ela deve ser substituída por uma tomada de parede de 3 pinos devidamente aterrada. A placa de classificação serial indica a voltagem e a frequência para as quais o aparelho foi projetado.

O uso inadequado do plugue de aterramento pode resultar em risco de choque elétrico. Consulte um eletricista qualificado ou agente de serviço se as instruções de aterramento não forem completamente compreendidas ou se houver dúvidas sobre se o aparelho está devidamente aterrado.
Não conecte seu aparelho a extensões ou junto com outro aparelho na mesma tomada de parede. Não emende o cabo de alimentação. Não corte ou remova, em nenhuma circunstância, o terceiro pino de aterramento do cabo de alimentação. Não use extensões ou adaptadores não aterrados (dois pinos).
Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, seu agente de serviço ou pessoa qualificada semelhante para evitar riscos.
GUARDE ESTAS INSTRUÇÕES!

LOCALIZAÇÃO

• Duas pessoas devem ser usadas ao mover o aparelho.
• Remova a embalagem interna e externa antes da instalação. Limpe a parte externa do aparelho com um pano macio e seco e a parte interna com um pano úmido morno.
• Coloque o aparelho em um piso que seja forte o suficiente para suportá-lo quando estiver totalmente carregado.
• Não coloque o aparelho sob luz solar direta ou perto de fontes de calor, como um fogão ou aquecedor, pois isso pode aumentar o consumo elétrico. Temperaturas ambientes extremamente frias também podem fazer com que o aparelho funcione incorretamente.
• Não use o aparelho perto de água, por exemplo, em um porão úmido ou perto de uma pia.
• Este aparelho é destinado apenas para uso doméstico. Não foi projetado para instalação externa, incluindo qualquer lugar que não seja com temperatura controlada, como garagens, varandas, veículos, etc.
• Antes de conectar o aparelho a uma fonte de alimentação, deixe-o na vertical por aproximadamente 6 horas. Isso reduzirá a possibilidade de mau funcionamento no sistema de resfriamento.
• Este aparelho tem 23,8 polegadas (60,5 cm) de largura, 34,9 polegadas (88,7 cm) de altura na altura máxima da perna e 25,4 polegadas (64,5 cm) de profundidade, incluindo a alça.

VENTILAÇÃO FRONTAL
Este aparelho tem ventilação frontal. Não bloqueie a saída de ar frontal, pois isso resultará em altas temperaturas de operação, maior uso de energia e possível superaquecimento e falha do sistema.

INSTRUÇÕES DE NIVELAMENTO
Há uma perna ajustável na parte inferior do aparelho que pode ser girada para cima ou para baixo para garantir que o aparelho esteja nivelado. É importante que o aparelho esteja nivelado para minimizar ruídos e vibrações. Para nivelar o aparelho:

1. Gire a perna de nivelamento no sentido anti-horário o máximo possível, até que a parte superior do pé esteja tocando a parte inferior do gabinete.
2. Gire lentamente a perna de nivelamento no sentido horário até que o aparelho esteja nivelado.


INSTALAÇÃO DA ALÇA
O aparelho é enviado com a alça dentro do gabinete para protegê-la contra danos. Deve ser instalado pelo usuário final.

1. Posicione a alça na coluna da porta.
2. Aperte os parafusos na lateral da alça até que estejam firmes.


PREPARANDO O GABINETE
Luvas e óculos de proteção devem ser usados durante a instalação.
Não é recomendado instalar o aparelho em um canto ou diretamente ao lado de uma parede. A porta precisará ser aberta em mais de 90° para permitir a extensão total das prateleiras. Se for necessário colocar ao lado de uma parede ou em um canto, deixe pelo menos 2-4 polegadas (5-10 cm) de espaço entre a parede e o aparelho para permitir a abertura da porta.
A abertura do gabinete deve ter pelo menos 24 polegadas (61 cm) de largura por 35 polegadas (88,9 cm) de altura por 25 polegadas (63,5 cm) de profundidade.
Nota: O requisito de profundidade listado está assumindo que a tomada elétrica está localizada no gabinete adjacente ou embutida na parede traseira, não montada na superfície dentro do gabinete.
Se a tomada elétrica estiver localizada dentro do gabinete adjacente, corte um orifício de 1,5 polegadas (3,8 cm) de diâmetro para admitir o cabo de alimentação. Se a parede do gabinete for de metal, a borda do orifício deve ser coberta com uma bucha ou ilhó.

FERRAMENTAS NECESSÁRIAS

• Óculos de proteção
• Luvas
• Fita métrica
• Esquadro de carpinteiro
• Nível
• Lanterna
• Furadeira elétrica com broca de furo

INSTRUÇÕES DE OPERAÇÃO

CARACTERÍSTICAS

1. Porta de Vidro Low-E: Vidro Low-E usado para refletir e absorver o calor.
2. Visor e Controles Eletrônicos: Para visualizar e regular a temperatura.
3. Vedantes Magnéticos da Porta: Vedantes de encaixe apertado retêm toda a potência de resfriamento e níveis de umidade.
4. Prateleiras de Arame
5. Puxador
6. Exaustão Montada na Frente: Permite aplicações integradas (embutidas).
7. Interruptor de Luz: Permite a iluminação constante do interior do aparelho.
8. Pés Niveladores: Ajuste para nivelar o aparelho.
9. Luz Interior (não mostrada): A iluminação LED azul ilumina o interior sem o calor de uma lâmpada incandescente.

PAINEL DE CONTROLE

1. Botão de Bloqueio (Lock Button): O painel de controle será bloqueado automaticamente após 3 minutos de inatividade. Nenhum botão pode ser pressionado enquanto o painel de controle estiver bloqueado. Pressione e segure o botão de bloqueio por 3 segundos para desbloquear o painel de controle.
2. Botão °C / °F: Pressione para alterar a exibição da temperatura entre °C e °F.
3. Visor de Temperatura (Temperature Display): Mostra a temperatura definida. Se um botão for pressionado enquanto o painel de controle estiver bloqueado, ele mostrará "Lc".
4. Botões Para Cima e Para Baixo (Up and Down Buttons): Usados para aumentar ou diminuir a temperatura definida em incrementos de 1°.

INSTRUÇÃO DE FUNÇÃO
A configuração de temperatura padrão é 54°F (12°C).
A escala de temperatura padrão é °C.
Pressione o botão °C/°F para alterar a escala de temperatura.
A temperatura pode ser definida tão baixa quanto 38°F (3°C) ou tão alta quanto 64°F (18°C)
A temperatura real dentro do aparelho pode variar com base na temperatura ambiente, na frequência com que a porta é aberta e em quantas bebidas quentes foram adicionadas recentemente ao aparelho.

LUZ INTERIOR
A luz interior será padronizada para ligar e desligar quando a porta for aberta ou fechada.
O interruptor de luz pode ser usado para definir a luz para iluminação constante quando a porta estiver aberta e fechada.
Se a porta estiver aberta por mais de 10 minutos, a luz interior se apagará automaticamente.

INSTRUÇÕES DE ARMAZENAMENTO
A capacidade máxima deste aparelho é de 154 latas (355 ml).

DESCONGELAMENTO
Este aparelho está equipado com uma função de descongelamento automático e não requer descongelamento manual. A água do degelo do aparelho é canalizada para uma bandeja de gotejamento localizada acima do compressor. A transferência de calor do compressor faz com que a água do degelo evapore.

FALHA DE ENERGIA
A maioria das falhas de energia são corrigidas em poucas horas e não devem afetar a temperatura do seu aparelho se você minimizar o número de vezes que a porta é aberta. Se a energia for ficar desligada por um período maior de tempo, tome as medidas adequadas para proteger seu conteúdo.
Nota: Espere de 3 a 5 minutos antes de tentar reiniciar o aparelho se a operação tiver sido interrompida.

MOVENDO

• Certifique-se de que o aparelho esteja vazio.
• Prenda as prateleiras com fita adesiva.
• Prenda a porta com fita adesiva.
• Gire o pé ajustável até a base para evitar danos.
• Proteja a parte externa do aparelho com um cobertor ou item semelhante.
• Certifique-se de que o aparelho permaneça na posição vertical durante o transporte.
• Se o aparelho for colocado de costas ou de lado durante o transporte, ao chegar ao destino, deixe-o permanecer na posição vertical por 6 horas antes de ligá-lo para evitar danos aos componentes internos.

1. Remova os dois parafusos que prendem o eixo da dobradiça direita à dobradiça inferior direita. Deslize a porta para fora pela parte inferior para removê-la da dobradiça superior direita.

2. Remova a dobradiça superior direita do gabinete.

3. Remova as tampas dos orifícios dos parafusos do lado superior esquerdo do gabinete e instale a dobradiça superior esquerda. Coloque as tampas dos orifícios dos parafusos nos orifícios dos parafusos no lado superior direito do gabinete.

4. Remova a tampa do orifício da dobradiça do lado superior esquerdo da porta e coloque-a no orifício da dobradiça no lado superior direito da porta. Instale a porta na dobradiça superior esquerda.

5. Deslize a parte inferior da porta em direção à unidade para alinhá-la com a dobradiça inferior esquerda. Instale o eixo da dobradiça esquerda para prender a porta à dobradiça inferior esquerda.

6. Afrouxe o parafuso na lateral da maçaneta usando a chave hexagonal fornecida. Remova a maçaneta. Remova a junta da porta, o parafuso e a coluna de fixação da maçaneta no lado esquerdo da porta. Instale o parafuso e a coluna de fixação da maçaneta no lado direito da porta. Instale a junta da porta. Instale a maçaneta no lado direito da porta usando os mesmos parafusos.


Nota: Antes de apertar os parafusos para prender o eixo da dobradiça, certifique-se de que a parte superior da porta esteja nivelada com a parte superior do gabinete, que o atuador na parte inferior da porta esteja em contato com o interruptor no gabinete e que a junta de borracha esteja fazendo uma boa vedação com o gabinete em toda a volta.

LIMPEZA
Certifique-se de que o aparelho esteja desconectado antes de limpar.

• Para limpar o interior do aparelho, use um pano macio e uma solução de uma colher de sopa de bicarbonato de sódio para um litro de água ou uma solução de sabão neutro ou algum detergente suave.
• Lave as prateleiras removíveis em uma solução de detergente suave, depois seque e limpe com um pano macio.
• Limpe a parte externa com um pano macio e úmido e um pouco de detergente suave.
• É importante manter a área limpa onde a porta veda contra o gabinete. Limpe esta área com um pano com sabão. Enxágue com um pano úmido e deixe secar.

Nota: Não use produtos de limpeza que contenham amônia ou álcool no aparelho. Amônia ou álcool podem danificar a aparência do aparelho. Nunca use produtos de limpeza comerciais ou abrasivos ou objetos pontiagudos em qualquer parte do aparelho.

FÉRIAS

• Férias curtas: Deixe o aparelho funcionando durante férias de menos de três semanas.
• Férias longas: Se o aparelho não for usado por vários meses, remova todos os itens e desligue o aparelho. Limpe e seque bem o interior. Para evitar odores e o crescimento de mofo, deixe a porta ligeiramente aberta, bloqueando-a se necessário.

DESCARTE
Este aparelho não pode ser tratado como lixo doméstico comum, deve ser levado ao ponto de coleta de lixo apropriado para reciclagem de componentes elétricos. Para obter informações sobre os pontos de coleta de lixo locais, entre em contato com sua agência local de remoção de lixo ou escritório governamental.

RESOLUÇÃO DE PROBLEMAS

PERGUNTAS FREQUENTES

Sem energia

• Um fusível pode ter queimado ou o disjuntor pode ter desarmado
• Plugue não totalmente inserido na tomada

Temperatura interna não está suficientemente fria ou o aparelho está funcionando continuamente

• A porta não está fechada corretamente ou foi aberta excessivamente
• Abertura de ventilação obstruída
• Adicionada recentemente uma grande quantidade de garrafas quentes ao gabinete
• Proximidade a uma fonte de calor ou luz solar direta
• Temperatura ambiente ou umidade muito alta
• Possível vazamento no sistema, falha na ventoinha do evaporador ou falha no compressor

Condensação no gabinete ou porta

• A porta não está fechada corretamente ou foi aberta excessivamente
• Temperatura ambiente ou umidade muito alta

CÓDIGOS DE ERRO
CO: falha na comunicação do sistema de controle
E1: falha no sensor interno
E2: falha no sensor de degelo
dr: porta aberta por mais de 1 minuto
EH: temperatura interna 8 graus acima da temperatura definida por mais de 30 minutos
EL: temperatura interna 8 graus abaixo da temperatura definida por mais de 30 minutos
Lc: o painel de controle está bloqueado
Se os códigos de erro aparecerem no visor por mais de 5 minutos, uma reinicialização de energia pode corrigir o problema. Desconecte o aparelho, espere 5 minutos e, em seguida, conecte o aparelho novamente. Se o código de erro persistir após uma reinicialização de energia, entre em contato com o atendimento ao consumidor ou com um agente de serviço autorizado.
No caso do código de erro "Lc", o painel de controle está bloqueado. Pressione e segure o botão de bloqueio por 3 segundos para desbloquear o painel de controle.

Danby Products Limited, Guelph, Ontario, Canada N1H 6Z9
Danby Products Inc. Findlay, Ohio, U.S.A. 45840
www.Danby.com

*Marca registrada da Danby Products
