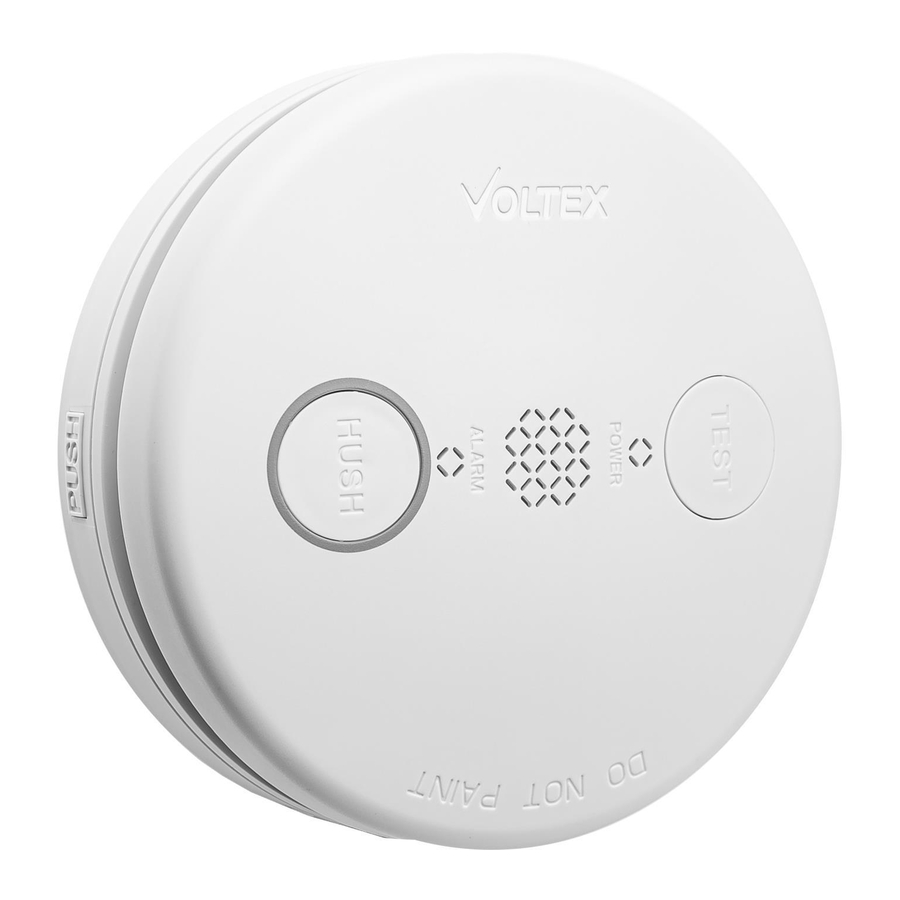

VOLTEX SAS135MH - Manual do Detetor de Fumo

Conteúdo

Introdução

Leia atentamente estas instruções antes da instalação e operação.

Tipo de Deteção Fotoelétrico (Tipo A - não contém material radioativo)
Fonte de Alimentação

220-240V AC 50Hz

Bateria DC 3V substituível: Pairdeer/ Huiderui CR17450
Interconectividade Com Fios
Duração da Bateria Bateria de lítio de reserva de 10 anos
Opção Sem Fios Módulo Sem Fios SASWM
Interconexão Máximo de 24 alarmes emparelhados Comprimento máximo da cablagem entre o primeiro e o último alarme: 150 m
Tamanho Φ135mm x 45mm
Intervalo de Temperatura 0°C - 45°C
Humidade Máxima 93%RH

"Padrão do Sinal de Alarme"

 ISO 8201
Volume do Alarme 85dB a 3m
Tempo de Silêncio 10 minutos
Conformidade AS 3786: 2014
Certificação Serviço de Verificação CSIRO

Informações Importantes de Segurança

  • Este Detetor de Fumo Voltex foi concebido para ser utilizado em habitações e deve ser instalado por um eletricista licenciado. Destina-se a detetar fumo antes que este atinja os ocupantes de um edifício. O alarme resultante foi concebido para acordar os ocupantes e dar-lhes tempo para evacuar o edifício.
  • Este detetor de fumo DEVE ser instalado de acordo com os regulamentos de construção nacionais e locais e a última edição das Regras de Cablagem Australianas e Neozelandesas AS/ NZS 3000. Um guia simplificado, por Estado, dos requisitos de instalação está disponível no site da Voltex.
  • TODO O TRABALHO ELÉTRICO DEVE SER REALIZADO POR UM EMPREITEIRO ELÉTRICO OU ELETRICISTA LICENCIADO.
  • Deve ser instalado pelo menos um detetor de fumo em cada piso (incluindo caves) - em cada quarto e em corredores ou vestíbulos que liguem os quartos e o resto da habitação ou conforme exigido pela legislação local relevante.
  • Sempre que possível, os detetores de fumo devem ser colocados no teto.
  • É importante instalar o detetor de fumo no centro da divisão, evitando espaços de ar morto (uma área em que o ar quente retido impede que o fumo chegue ao alarme). Os detetores de fumo não devem ser colocados a:
    • 300 mm de um canto de um teto e uma parede
    • 300 mm de uma luminária
    • 400 mm de uma saída de ar condicionado
    • 400 mm das pás de uma ventoinha de teto
  • Os detetores de fumo devem ser emparelhados (interligados) com todos os outros detetores de fumo para que todos se ativem em conjunto.

Locais de Instalação Recomendados - Parte 1

Quando não for possível colocar o alarme no teto, o detetor de fumo pode ser instalado na parede a um mínimo de 300 mm e um máximo de 500 mm do teto na junção da parede.
Existem requisitos especiais para escadas, tetos inclinados e tetos com vigas expostas. Os requisitos específicos são explicados no Regulamento de Construção relevante.

Locais de Instalação Recomendados - Parte 2
(Vigas expostas ou outras projeções, tais como vigas expostas, caibros, treliças, etc.)

Alarmes Inconvenientes

Para reduzir a probabilidade de alarmes inconvenientes, é preferível que os detetores de fumo não estejam localizados perto de aparelhos de cozinha, casas de banho ou lavandarias

Botões e Indicadores

Botões e Indicadores

Diagrama de Cablagem

Diagrama de Cablagem
Notas: A tampa do terminal é fornecida temporariamente no saco de acessórios, certifique-se de que a tampa do terminal está instalada após a cablagem.

Interconexão do Sistema

Se for instalado mais do que um detetor de fumo, todas as unidades devem ser interligadas ou emparelhadas.
A interconexão pode ser conseguida ligando os terminais I-Connect dos alarmes ou emparelhando utilizando o módulo sem fios opcional (não incluído).
O detetor de fumo pode ser emparelhado com o Detetor de Fumo a Bateria Voltex tipo SAS115BW quando equipado com um Módulo Sem Fios (não incluído), número de peça Voltex SASWM. Consulte as instruções do SASWM para o procedimento de emparelhamento.
O detetor de fumo não deve utilizar interconexões sem fios e com fios. A interconexão não funcionará se ambas forem utilizadas ao mesmo tempo.

NOTA:

  1. O fio de interconexão não deve ser inferior a 1,5 mm2 e deve ser cabo SDI
  2. Os detetores de fumo que estão interligados utilizando cablagem devem estar no mesmo circuito.


NÃO LIGUE O FIO DE INTERCONEXÃO A ATIVO, NEUTRO OU TERRA
avisoNOTA: APENAS OS ALARMES DE FUMO VOLTEX PODEM SER INTERLIGADOS ENTRE SI

Interconexão do Sistema

Procedimento de Instalação

  1. Selecione um local apropriado e facilite a cablagem necessária.
  2. Isole a fonte de alimentação e ligue os terminais de alimentação apropriados na parte de trás do detetor de fumo.
  3. Ligue o cabo de interligação ou insira o Módulo Sem Fios Voltex (número de peça SASWM) no detetor de fumo.
  4. Monte o detetor de fumo no teto com as fixações fornecidas e prenda o detetor de fumo.
  5. Aplique energia à unidade do detetor de fumo. Um LED verde indica que a energia está disponível.
  6. Remova a tira de isolamento da bateria para ligar a bateria.
  7. Teste o detetor de fumo premindo e mantendo premido o botão de teste (test button). Se estiver instalado corretamente e a unidade estiver a funcionar corretamente, deve soar um alarme. Se estiverem instalados vários alarmes, teste a interconexão em todos os alarmes.

Modo de SILÊNCIO

Em caso de alarme, premir o botão SILÊNCIO (HUSH button) na unidade de alarme silenciará o alarme durante aproximadamente 10 minutos.
NOTA: Quando vários alarmes estão interligados, a função SILÊNCIO (HUSH function) NÃO FUNCIONARÁ, EXCETO NA UNIDADE EM QUE O ALARME FOI ACIONADO. A unidade acionada pode ser identificada pelo LED VERMELHO intermitente.

Modo Não Incomodar

Quando a unidade indica um alarme de bateria fraca ou uma falha interna, premir o botão SILÊNCIO (HUSH button) silenciará o alarme durante 10 horas e o LED vermelho piscará a cada 40 segundos.

Procedimentos de Teste Para Interconexão Com Fios

  1. Certifique-se de que o LED verde está continuamente iluminado em cada unidade, isto indica que a alimentação CA de 240 V está disponível.
  2. Premir e manter premido o botão de teste (test button) em qualquer detetor de fumo durante pelo menos 5 segundos ativará um alarme e fará com que o LED vermelho na face frontal pisque. (Nota: todos os outros detetores de fumo interligados deixarão de emitir alarme ao libertar o botão de Teste (Test button), mas o LED vermelho piscará durante 3 minutos.
  3. Repita este procedimento para cada alarme.

Substituir a pilha

  • O detetor de fumo incorpora uma pilha substituível (CR17450) que foi concebida para alimentar o detetor de fumo em caso de falha de energia de curto prazo. A pilha foi concebida para durar 10 anos, sujeita a utilização normal e manutenção regular a partir da data de fabrico, e pode ser substituída abrindo o detetor de fumo e acedendo à pilha sob a tampa da pilha.
  1. Prima o botão PUSH (Empurrar)

  2. Abra o alarme
    Substituir a pilha - Passo 1
  3. Abra a tampa da pilha
    Substituir a pilha - Passo 2
  4. Substitua por uma pilha nova

  5. Feche a tampa da pilha, feche o alarme

  6. Concluir

Indicação Áudio e Visual

MODO DE FUNCIONAMENTO ESTADO DO LED VERMELHO SOM
Ligar Flash Sem sinal sonoro para interconexão sem fios.
Sem sinal sonoro para interconexão com fios.
Sinal sonoro uma vez quando o módulo sem fios é instalado e emparelhado.
Sinal sonoro 3 vezes quando o módulo sem fios é instalado, mas NÃO emparelhado.
Alarme a funcionar corretamente (em espera) Flash de baixa intensidade a cada 40 segundos -
Aviso de pilha fraca Flash a cada 40 segundos Um breve sinal sonoro a cada 40 segundos.
Prima o botão HUSH (Silenciar) para entrar no modo "Não incomodar" durante 10 horas.
Aviso de avaria Flash a cada 40 segundos Um breve sinal sonoro a cada 40 segundos.
Prima o botão HUSH (Silenciar) para entrar no modo "Não incomodar" durante 10 horas.
Aviso de avaria de autoteste Pisca duas vezes a cada 40 segundos -
Modo HUSH (Silenciar) Pisca uma vez a cada 8 segundos durante 10 min -
Não incomodar Pisca uma vez a cada 40 segundos durante 10 horas -
Fumo detetado no alarme local* Flash a cada segundo Padrão de sinal de alarme contínuo, prima o botão HUSH (Silenciar) para entrar no modo silencioso durante 10 min
Fumo detetado na unidade interligada ou emparelhada - Padrão de sinal de alarme contínuo, prima o botão HUSH (Silenciar) para entrar no modo silencioso durante 10 min
Função de teste Flash a cada segundo Padrão de sinal de alarme contínuo até que o botão TEST (Teste) seja libertado
Autoteste semanal Flash uma vez Breves sinais sonoros uma vez por semana
Aviso de fim de vida útil (10 anos) Pisca duas vezes a cada 40 segundos Breves sinais sonoros a cada 40 segundos Não é possível entrar no modo "Não incomodar".

*Padrão de alarme contínuo: Sinal sonoro 0,5s - Pausa 0,5s - Sinal sonoro 0,5s - Pausa 0,5s - Sinal sonoro 0,5s - Pausa 1,5s repetidamente de acordo com a norma ISO 8201. É detetado fumo e o edifício deve ser evacuado imediatamente. Os serviços de emergência devem ser notificados.
NOTA: Se o aviso de avaria de autoteste existir, mas o produto conseguir emitir um alarme ao premir o botão de teste. O produto pode continuar a ser utilizado. É necessário testar semanalmente premindo o botão de teste em vez do autoteste semanal.

Manutenção

  • Aplique periodicamente o Procedimento de teste para testar o alarme.
  • Os detetores de fumo são propensos à entrada de pó e insetos, o que pode causar alarmes falsos, sendo prudente limpar o detetor de fumo periodicamente. O detetor de fumo deve ser mantido limpo para que o excesso de pó não se acumule. Quaisquer insetos ou teias de aranha nas proximidades do detetor de fumo devem ser removidos prontamente. Aspire o exterior do detetor de fumo para remover qualquer acumulação de pó.
  • Não pulverize quaisquer líquidos de limpeza diretamente sobre o detetor de fumo.

Memória de Alarme

Num grupo interligado, apenas o LED do alarme acionado pisca uma vez a cada 20 segundos, aproximadamente, durante 72 horas. Isto pode ser utilizado para identificar a unidade acionada.

Resolução de Problemas

Problema Solução
LED verde não acende Verifique a ligação da alimentação de rede
Os detetores de fumo emparelhados com fios não disparam o alarme durante o teste Verifique se os detetores de fumo estão no mesmo circuito, se o cabo de interligação está devidamente corrigido e se a alimentação de rede está ligada.
Os detetores de fumo interligados sem fios não disparam o alarme durante o teste Limpe o detetor de fumo emparelhado sem fios de acordo com as instruções e repare.
Alarmes disparam sem motivo aparente Verifique se há fumos, vapor, etc. da cozinha ou casa de banho. A tinta e outros fumos podem causar alarmes incómodos. Verifique se há algum sinal de contaminação, como teias de aranha ou pó. Limpe o alarme.
Prima o botão HUSH (Silenciar) local para silenciar o detetor de fumo acionado, identifique o alarme que foi acionado pelo LED vermelho intermitente (o alarme não será silenciado se não tiver um LED vermelho intermitente)

Se não conseguir silenciar o detetor de fumo, prima o botão localizado na lateral e abra o detetor de fumo, retire a pilha.

Contacte a Voltex.
Sinal sonoro a cada 40 segundos e não é possível silenciar Verifique se a pilha foi instalada firmemente, contacte a Voltex
Contaminação por pó e insetos Aspire o exterior do detetor de fumo para remover qualquer acumulação de pó. Os detetores de fumo são propensos à entrada de pó e insetos, o que pode causar alarmes falsos, sendo prudente limpar o detetor de fumo periodicamente.

Informações sobre a Garantia

A Voltex garante este acessório contra defeitos de fabrico e materiais defeituosos durante sete (7) anos a partir da data original de compra.

Configuração do Sistema

Configuração do Sistema

Austrália
www.voltexelectrical.com.au
P:1300 722275 E: sales@voltexelectrical.com.au

Nova Zelândia
www.voltexelectrical.co.nz
P: 08005566 33 E: sales@voltexelectrical.co.nz

© Voltex Electrical 2020. Todos os direitos reservados.
