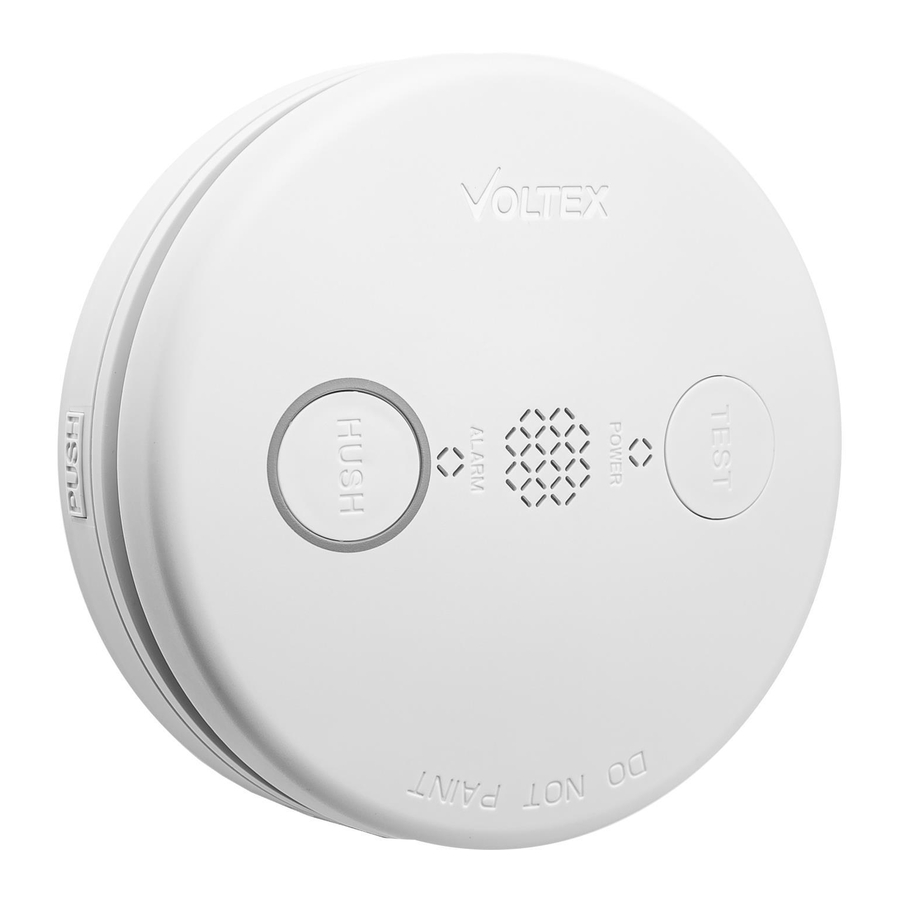

VOLTEX SAS135MH - Mwongozo wa Kengele ya Moshi

Utangulizi

Tafadhali soma maagizo haya kwa makini kabla ya kusakinisha na kuendesha.

Taarifa Muhimu za Usalama

• Kengele hii ya Moshi ya Voltex imeundwa kwa matumizi katika makazi na itasakinishwa na fundi umeme aliye na leseni. Imekusudiwa kugundua moshi kabla haijawafikia wakaaji wa jengo. Kengele inayofuata imeundwa kuwaamsha wakaaji na kuwapa muda wa kuhamisha jengo.
• Kengele hii ya moshi ITASAKINISHA kwa mujibu wa kanuni za kitaifa na za baraza la mitaa na toleo la hivi karibuni la Sheria za nyaya za Australia na New Zealand AS/ NZS 3000. Mwongozo uliorahisishwa, na Jimbo, mahitaji ya usakinishaji unapatikana kwenye tovuti ya Voltex.
• KAZI ZOTE ZA UMEME LAZIMA ZITEKELEZWE NA MKANDARASI WA UMEME AU FUNDI UMEME MWENYE LESENI.

Mahali Panapopendekezwa pa Kusakinisha

• Angalau kengele moja ya moshi itawekwa kwenye kila ghorofa (ikiwa ni pamoja na vyumba vya chini) - katika kila chumba cha kulala na katika korido au barabara za ukumbi zinazounganisha vyumba vya kulala na sehemu nyingine ya makao au kama inavyotakiwa na sheria husika za mitaa.
• Inapowezekana kengele za moshi zinapaswa kuwekwa kwenye dari.
• Ni muhimu kusakinisha kengele ya moshi katikati ya chumba, kuepuka nafasi zisizo na hewa (eneo ambalo hewa moto iliyonaswa itazuia moshi kufikia kengele). Kengele za moshi hazipaswi kuwekwa ndani ya:
  • 300mm kutoka kona ya dari na ukuta
  • 300mm kutoka kwa taa
  • 400mm kutoka kwa tundu la viyoyozi
  • 400mm kutoka kwa vile vya feni ya dari
• Kengele za moshi lazima ziunganishwe (ziunganishwe) na kila kengele nyingine ya moshi ili zote ziwashe pamoja.

Ambapo haiwezekani kuweka kengele kwenye dari, kengele ya moshi inaweza kusakinishwa ukutani kwa kiwango cha chini cha 300mm na upeo wa 500mm kutoka dari kwenye makutano ya ukuta.
Kuna mahitaji maalum kwa ngazi, dari zilizoelekezwa na dari zilizo na mihimili iliyo wazi. Mahitaji maalum yanaelezwa katika Kanuni husika za Ujenzi.

(Joists zilizo wazi au makadirio mengine kama vile mihimili iliyo wazi, rafters, trusses, nk.)

Kengele za Kero

Ili kupunguza uwezekano wa kengele za kero, ni vyema kengele za moshi zisiwe karibu na vifaa vya kupikia, bafu au vyumba vya kufulia

Vifungo na Viashiria

Mchoro wa Wiring

Vidokezo: Kifuniko cha terminal hutolewa kwa muda mfupi kwenye mfuko wa nyongeza, hakikisha kifuniko cha terminal kimewekwa baada ya wiring.

Muunganiko wa Mfumo

Ikiwa kengele zaidi ya moja ya moshi imesakinishwa, vitengo vyote vitaunganishwa au kuoanishwa.
Muunganiko unaweza kupatikana kwa kuunganisha vituo vya I-Connect vya kengele pamoja au kuoanisha kwa kutumia moduli ya wireless ya hiari (haijajumuishwa).
Kengele ya moshi inaweza kuoanishwa na aina ya Kengele ya Moshi ya Betri ya Voltex SAS115BW ikiwa imewekwa Moduli ya Wireless (haijajumuishwa), nambari ya Sehemu ya Voltex SASWM. Angalia maagizo ya SASWM kwa utaratibu wa kuoanisha.
Kengele ya moshi haipaswi kutumia miunganisho ya wireless na hardwired. Muunganiko haitafanya kazi ikiwa zote mbili zinatumiwa kwa wakati mmoja.

KUMBUKA:

1. Waya ya muunganiko haitakuwa chini ya 1.5mm2 na itakuwa kebo ya SDI
2. Kengele za moshi ambazo zimeunganishwa kwa kutumia wiring ngumu lazima ziwe kwenye mzunguko huo huo.

USIUNGANISHE WAYA YA MUUNGANISHO KWA ACTIVE, NEUTRAL AU EARTH
KUMBUKA: NI KENGELE ZA MOSHI ZA VOLTEX PEKEE ZINAWEZA KUUNGANISHWA KWA KILA MMOJA

Utaratibu wa Ufungaji

1. Chagua eneo linalofaa na uwezeshe muhimu wiring.
2. Tenga usambazaji wa umeme na uunganishe nguvu inayofaa vituo nyuma ya kengele ya moshi.
3. Waya kebo ya kuunganisha au ingiza Wireless ya Voltex Moduli (Nambari ya Sehemu SASWM) kwenye kengele ya moshi.
4. Weka kengele ya moshi kwenye dari na iliyotolewa fixings na clip kengele ya moshi imefungwa.
5. Tumia nguvu kwenye kitengo cha kengele ya moshi. LED ya kijani inaonyesha nguvu inapatikana.
6. Ondoa ukanda wa kutengwa kwa betri ili kuunganisha betri.
7. Jaribu kengele ya moshi kwa kushinikiza na kushikilia jaribio button. Ikiwa imewekwa kwa usahihi na kitengo kinafanya kazi vizuri, kengele inapaswa kulia. Ikiwa kengele nyingi zimewekwa, jaribu muunganiko kwenye kengele zote.

Hali ya HUSH

Katika tukio la hali ya kengele, kubonyeza kitufe cha HUSH kwenye kitengo cha kengele kutanyamazisha kengele kwa takriban dakika 10.
KUMBUKA: Ambapo kengele nyingi zimeunganishwa, kazi ya HUSH HAITAFANYA KAZI ILA KWENYE KITENGO AMBACHO KENGELE ILIANZISHWA KUTOKA KWAKE. Kitengo kilichoanzishwa kinaweza kutambuliwa na LED NYEKUNDU inayomulika.

Hali ya Usinisumbue

Wakati kitengo kinaonyesha kengele ya betri ya chini au kosa la ndani, kushinikiza kitufe cha HUSH kutanyamazisha kengele kwa saa 10 na LED nyekundu itamulika kila sekunde 40.

Tararatibu za Kujaribu Muunganiko wa Hardwired

1. Hakikisha LED ya kijani inawashwa kila mara kwenye kila kitengo, hii inaonyesha nguvu ya AC ya 240V inapatikana.
2. Kushinikiza na kushikilia kitufe cha jaribio kwenye moshi wowote kengele kwa angalau sekunde 5 itawasha kengele na kusababisha LED nyekundu kwenye uso wa mbele kumulika. (Kumbuka: kengele zingine zote zilizounganishwa za moshi zitaacha kulia wakati wa kuachilia kitufe cha Jaribio, lakini LED nyekundu itamulika kwa dakika 3.
3. Rudia utaratibu huu kwa kila kengele.

Badilisha betri

• Kengele ya moshi inajumuisha betri inayoweza kubadilishwa (CR17450) ambayo imeundwa kuwezesha kengele ya moshi endapo kuna kukatika kwa umeme kwa muda mfupi. Betri imeundwa kudumu miaka 10 chini ya matumizi ya kawaida na matengenezo ya kawaida kuanzia tarehe ya utengenezaji na inaweza kubadilishwa kwa kufungua kengele ya moshi na kufikia betri chini ya kifuniko cha betri

1. Bonyeza kitufe cha PUSH (Bonyeza)


2. Fungua kengele


3. Fungua kifuniko cha betri


4. Badilisha betri mpya


5. Funga kifuniko cha betri, funga kengele


6. Maliza


Ishara ya Sauti na Kuonekana

*Mfumo endelevu wa kengele: Lia 0.5s- Sitisha 0.5s- Lia 0.5s- Sitisha 0.5s- Lia 0.5s- Sitisha 1.5s mara kwa mara kwa mujibu wa ISO 8201 Moshi umegunduliwa, na jengo lazima liondolewe mara moja. Huduma za dharura lazima zijulishwe.
KUMBUKA: Ikiwa onyo la hitilafu ya kujijaribu lipo, lakini bidhaa inaweza kutoa kengele wakati kitufe cha majaribio kinabonyezwa. Bidhaa inaweza kuendelea kutumiwa. Inahitaji kujaribu kila wiki kwa kubonyeza kitufe cha majaribio badala ya kujijaribu kila wiki.

Matengenezo

• Tumia Utaratibu wa Jaribio mara kwa mara ili kujaribu kengele.
• Kengele ya Moshi hukabiliwa na vumbi na wadudu kuingia ambayo inaweza kusababisha kengele ya uongo, ni busara kusafisha kengele ya moshi mara kwa mara. Kengele ya Moshi lazima iwekwe safi ili vumbi jingi lisijilimbikize. Wadudu wowote au utando wa buibui karibu na Kengele ya Moshi inapaswa kuondolewa mara moja. Fyonza nje ya Kengele ya Moshi ili kuondoa mkusanyiko wowote wa vumbi.
• Usinyunyize vimiminika vyovyote vya kusafisha moja kwa moja kwenye kengele ya moshi.

Kumbukumbu ya Kengele

Katika kundi lililounganishwa, LED kwenye kengele iliyoanzishwa huwaka mara moja takriban kila sekunde 20 kwa masaa 72. Hii inaweza kutumika kutambua kitengo kilichoanzishwa.

Utatuzi wa Matatizo

Taarifa ya Udhamini

Voltex inatoa udhamini wa kifaa hiki dhidi ya ufundi mbovu na vifaa vyenye kasoro kwa miaka saba (7) kuanzia tarehe ya awali ya ununuzi.

Usanidi wa Mfumo

Australia
www.voltexelectrical.com.au
P:1300 722275 E: sales@voltexelectrical.com.au

New Zealand
www.voltexelectrical.co.nz
P: 08005566 33 E: sales@voltexelectrical.co.nz

© Voltex Electrical 2020. Haki Zote Zimehifadhiwa.
