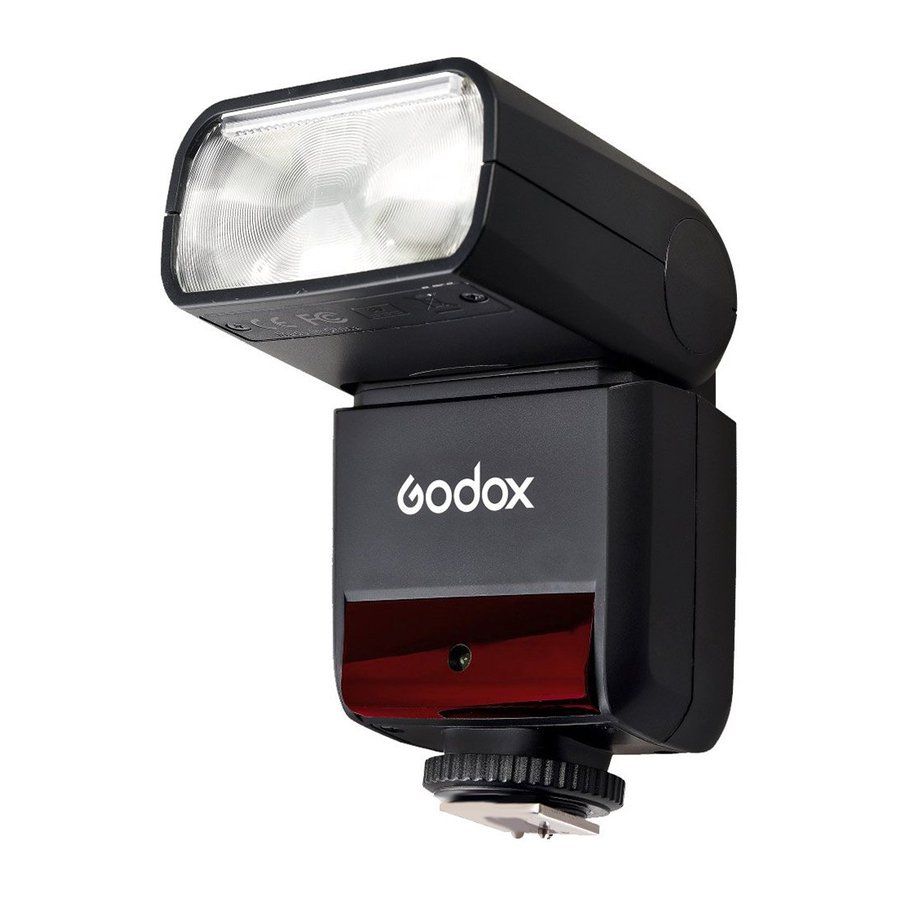

Godox TT350C - Flash de câmara Thinklite TTL para Canon Manual

Nome das peças

Corpo

1. Painel de luz de realce
2. Painel largo incorporado
3. Cabeça do flash
4. Sensor de controlo ótico
5. Feixe auxiliar de foco
6. Sapata
7. Painel LCD
8. Anel de bloqueio
9. Compartimento da bateria
10. Porta USB

Painel de controlo

11. <MODE> Botão de seleção de modo
12. <ZOOM> Botão de seleção de zoom
13. <SYNC> Botão de sincronização de alta velocidade
14. <SLAVE> Botão de seleção de acionamento ótico do flash escravo S1/S2
    (no modo não sem fios)
15. <> Interruptor de alimentação
16. <> Botão de teste/Indicador de flash pronto.
17. <C.Fn> Botão de definição de função personalizada
    (botão reutilizável, pressão longa durante 2 segundos)
18. <> Botão de seleção sem fios
    (botão reutilizável, pressão longa durante 2 segundos)
19. <GR/CH> Botão de grupo/canal
    (botão reutilizável, no modo sem fios)
20. Seletor
21. <SET> Botão de definição

Painel LCD

O que está na caixa do TT350C?

1. Unidade de flash
2. Mini suporte
3. Estojo de proteção
4. Difusor
5. Manual de instruções

● Acessórios vendidos separadamente
O produto pode ser utilizado em combinação com os seguintes acessórios vendidos separadamente, de forma a obter os melhores efeitos fotográficos: Acionador de flash sem fios X1T-C, mini softbox, refletor branco e prateado, grelha, filtros de cor, snoot, etc.

Fixação a uma câmara

1. Fixe o flash da câmara.

• Deslize o pé de montagem do flash da câmara para a sapata da câmara até ao fim.


2. Fixe o flash da câmara.

• Rode o anel de bloqueio no pé de montagem até bloquear.


3. Retire o flash da câmara.

• Rode o anel de bloqueio no pé de montagem até ficar solto.


Gestão de energia

Utilizeo interruptor de alimentação para ligar (prima sem soltar o botão durante um segundo) ou desligar a unidade de flash. Desligue-o se não for utilizado durante um período de tempo prolongado. Ao definir como flash principal, este desliga-se automaticamente após um determinado período (aprox. 90 segundos) de utilização inativa. Premir o obturador da câmara até meio ou premir qualquer botão do flash irá reativar a unidade de flash. Ao definir como flash escravo, este entra no modo de suspensão após um determinado período (ajustável, 60 minutos por predefinição) de utilização inativa. Premir qualquer botão do flash irá reativá-lo.

C.Fn Recomenda-se desativar a função de desligar automático quando o flash é utilizado fora da câmara. (C.Fn-ST)

Modo de flash: Flash automático TTL

Este flash tem três modos de flash: TTL, Manual (M) e Multi (Estroboscópico). No modo TTL, a câmara e o flash funcionam em conjunto para calcular a exposição correta para o objeto e o fundo. Neste modo, estão disponíveis várias funções TTL: FEC, HSS, sincronização da segunda cortina, etc.

* Prima o botão <MODE> de seleção de modo e três modos de flash serão apresentados no painel LCD um por um a cada pressão.

Modo TTL

Prima o botão <MODE> de seleção de modo para entrar no modo TTL. O painel LCD irá apresentar <TTL>.

• Prima o botão de libertação da câmara até meio para focar.
• Quando o botão do obturador é totalmente premido, o flash irá disparar um pré-flash que a câmara irá utilizar para calcular a exposição e a saída de flash no instante anterior à fotografia ser tirada.

Apresentar "HI": Quando o valor de saída do flash atinge o valor máximo, "HI" será apresentado e piscará durante 3 segundos. Ajuste os parâmetros da câmara se a subexposição ocorrer.

Apresentar "Lo": Quando o valor de saída do flash atinge o valor mínimo, "Lo" será apresentado e piscará durante 3 segundos. Ajuste os parâmetros da câmara se a sobreexposição ocorrer.

FEC: Compensação de exposição do flash

Com a função FEC, este flash pode ajustar de -3 a +3 em incrementos de 1/3 de ponto. É útil em situações onde é necessário um ajuste menor do sistema TTL com base no ambiente.

Definir FEC:

1. Prima o botão SET e a quantidade de compensação de exposição do flash MODE ZOOM SYNC SLAVE será destacada no painel LCD.

2. Rode o seletor para definir a quantidade.


• "0.3" significa passo de 1/3,
  "0.7" significa passo de 2/3.
• Para cancelar a compensação de exposição do flash, defina a quantidade para "+0".

3. Prima novamente o botão <SET> para confirmar a definição.


Sincronização de alta velocidade

A sincronização de alta velocidade (flash FP) permite que o flash sincronize com todas as velocidades do obturador da câmara. Isto é conveniente quando pretende utilizar a prioridade de abertura para retratos com flash de preenchimento.

Escolha o botão <>:
Prima o botão <SYNC> para ligar a função de sincronização de alta velocidade.

• Com a sincronização de alta velocidade, quanto mais rápida for a velocidade do obturador, menor será o alcance efetivo do flash.
• O modo de flash múltiplo não pode ser definido no modo de sincronização de alta velocidade.
• A proteção contra sobretemperatura pode ser ativada após 15 flashes de sincronização de alta velocidade consecutivos.
• Tente evitar utilizar o flash de sincronização de alta velocidade, o que irá encurtar o tempo de vida útil do tubo de flash.

Sincronização da segunda cortina

Com uma velocidade do obturador lenta, pode criar um rasto de luz a seguir o objeto. O flash dispara mesmo antes do obturador fechar.

• Prima o botão <SYNC> e, em seguida, o ícone <> apresentado no painel. O flash estará sem a função de sincronização da segunda cortina no modo Multi e no modo sem fios.

M: Flash manual

A saída do flash é ajustável de 1/1 de potência máxima a 1/128 de potência em incrementos de 1/3 de ponto. Para obter uma exposição de flash correta, utilize um fotómetro de flash portátil para determinar a saída de flash necessária.

1. Prima o botão <MODE> para que <M> seja apresentado.
2. Rode o seletor para escolher a quantidade de saída de flash pretendida. No modo de sincronização de alta velocidade , o alcance do flash ajustável é 1/16~1/1.

Alcance de saída do flash
A seguinte tabela facilita a visualização de como as mudanças de ponto em termos de abertura quando aumenta ou diminui a saída do flash. Por exemplo, quando diminui a saída do flash para 1/2, 1/2-0.3 ou 1/2-0.7 e, em seguida, aumenta a saída do flash para mais de 1/2, 1/2+0.3, 1/2+0.7 e 1/1 será apresentado.

No modo M, as funções de sincronização de alta velocidade e sincronização da segunda cortina podem ser obtidas.

Definição de unidade secundária ótica S1
No modo de flash manual M, prima o botão <SLAVE> para que este flash possa funcionar como um flash secundário ótico S1 com sensor ótico. Com esta função, o flash irá disparar sincronizadamente quando o flash principal dispara, o mesmo efeito que o da utilização de acionadores de rádio. Isto ajuda a criar vários efeitos de iluminação.

Definição de unidade secundária ótica S2
Prima o botão <SLAVE> para que este flash também possa funcionar como um flash secundário ótico S2 com sensor ótico no modo de flash manual M. Isto é útil quando as câmaras têm função de pré-flash. Com esta função, o flash irá ignorar um único "pré-flash" do flash principal e irá apenas disparar em resposta ao segundo flash real da unidade principal.

• O acionamento ótico S1 e S2 e o modo de alta velocidade fora da câmara estão apenas disponíveis no modo de flash manual M.

Multi: Flash Estroboscópico

Com o flash estroboscópico, é disparada uma série rápida de flashes. Pode ser utilizado para captar várias imagens de um objeto em movimento numa única fotografia. Pode definir a frequência de disparo (número de flashes por segundo, expresso em Hz), o número de flashes e a saída do flash.

1. Prima sem soltar o botão <MODE> durante 2 segundos para que seja apresentado <Multi>.

2. Rode o Seletor para escolher a saída de flash pretendida.
3. Defina a frequência do flash e os tempos do flash.


• Prima o botão SET para selecionar a frequência do flash. Rode o Seletor para definir o número.
• Prima novamente o botão SET para selecionar os tempos do flash. Rode o Seletor para definir o número.

Calcular a velocidade do obturador
Durante o flash estroboscópico, o obturador permanece aberto até que o disparo pare. Utilize a fórmula abaixo para calcular a velocidade do obturador e defina-a na câmara.

Número de Flashes/Frequência do Flash = Velocidade do Obturador
Por exemplo, se o número de flashes for 10 e a frequência de disparo for 5 Hz, a velocidade do obturador deve ser de, pelo menos, 2 segundos.

Para evitar o sobreaquecimento e a deterioração da cabeça do flash, não utilize o flash estroboscópico mais de 10 vezes seguidas. Após 10 vezes, deixe o flash da câmara repousar durante, pelo menos, 15 minutos. Se tentar utilizar o flash estroboscópico mais de 10 vezes seguidas, o disparo pode parar automaticamente para proteger a cabeça do flash. Se isto acontecer, deixe o flash da câmara repousar durante, pelo menos, 15 minutos.

• O flash estroboscópico é mais eficaz com um objeto altamente refletor contra um fundo escuro.
• Recomenda-se a utilização de um tripé e de um controlo remoto.
• O flash estroboscópico pode ser utilizado com "buLb".
• Se o número de flashes for apresentado como "--", o disparo continuará até que o obturador feche ou a bateria se esgote. O número de flashes será limitado, tal como apresentado na tabela seguinte.

Flashes Estroboscópicos Máximos:

Saída do flash\Hz	1	2	3	4	5	6-7	8-9	10-19	20-50	60-90
1/4	6	3	2	2	2	2	2	2	2	2
1/8	14	14	6	4	3	3	3	2	2	2
1/16	30	30	30	20	10	8	5	3	3	3
1/32	60	60	60	50	50	40	12	5	5	5
1/64	90	90	90	80	80	70	60	20	10	10
1/128	90	90	90	90	90	90	80	70	30	20

Disparo de flash sem fios: Transmissão via rádio (2.4G)

• Pode configurar três grupos de unidades escravas para disparo com flash automático TTL. Com o flash automático TTL, pode criar facilmente vários efeitos de iluminação.
• Quaisquer definições de flash para as unidades escravas no flash principal no modo TTL serão enviadas automaticamente para as unidades escravas. Assim, a única coisa que precisa de fazer é definir a unidade principal para cada grupo de unidades escravas sem qualquer operação para as unidades escravas durante o disparo.
• Este flash pode funcionar nos modos de flash TTL /M /Multi / OFF quando definido como unidade principal.
  Ao utilizar o sistema X sem fios 2.4G da Godox, o TT350C é perfeitamente compatível com outros produtos da nossa empresa. Como unidade principal, o TT350C pode controlar os seguintes modelos de unidades escravas: AD600, AD600M, AD360II-C, AD360II-N, V860IIC, V850II, TT685C, TT600.
  Como unidade escrava, o TT350C pode ser controlado pelos seguintes modelos de unidades principais: X1T-C, V860IIC, V850II, TT685C, TT600.

• Mesmo com várias unidades escravas, a unidade principal pode controlar todas elas sem fios.
• Neste manual do utilizador, "unidade principal" refere-se ao flash da câmara numa câmara e a "unidade escrava" será controlada pela unidade principal.

Definições sem fios

Pode alternar entre flash normal e flash sem fios. Para disparo com flash normal, certifique-se de que define a definição sem fios como OFF.

Definição da unidade principal

1. Prima sem soltar o botão <SYNC> durante 2 segundos para que <> esteja a piscar. Rode o Seletor até que <> seja apresentado no painel LCD, o que significa a unidade principal.


Definição da unidade escrava

1. Prima sem soltar o botão <SYNC> durante 2 segundos para que <> esteja a piscar. Rode o Seletor até que <> seja apresentado no painel LCD, o que significa a unidade escrava.


Definir o modo de flash da unidade de grupo

1. Prima o Botão <SLAVE> para escolher o grupo de A/B/C.
   Em seguida, prima o Botão <MODE> para que a unidade principal possa funcionar no modo de flash OFF / TTL / M. Escolha um deles como o modo de flash da unidade principal.

2. Prima o Botão <MODE> durante 2 segundos para alternar para o modo Multi.


Flash OFF da unidade principal

1. Quando o flash é anexado à câmara, entre no controlo de flash externo no menu da câmara.
2. Desligue o flash de controlo principal na câmara. O ícone <> piscará no painel do TT350C e a unidade de controlo principal do flash está desativada. Selecione ativar para cancelar a unidade de controlo principal desativada.


Definir o canal de comunicação

Se existirem outros sistemas de flash sem fios por perto, pode alterar os IDs do canal para evitar interferências de sinal. Os IDs do canal da unidade principal e da(s) unidade(s) escrava(s) devem ser definidos para o mesmo.

1. Prima sem soltar o Botão <SLAVE> durante 2 segundos até que os IDs do canal estejam a piscar. Rode o Seletor para escolher um ID de canal de 1 a 16.

2. Prima o botão <SET> para confirmar.


TTL: Disparo de flash sem fios totalmente automático

Disparo com flash automático com uma unidade escrava

1. Definição da unidade principal


• Anexe um flash de câmara TT350C na câmara e defina-o como a unidade principal.
• A/B/C pode ser definido como modo TTL independentemente.

2. Definição da unidade escrava


• Defina o TT350C a ser controlado como a unidade escrava sem fios.
• A unidade escrava pode ser definida como A/B/C.

3. Verifique o canal de comunicação

• Se a unidade principal e a(s) unidade(s) escrava(s) estiverem definidas para um canal diferente, defina-as para o mesmo canal.

4. Posicione a câmara e os flashes

• Posicione a câmara e os flashes como mostra a imagem.

5. Verifique o funcionamento do flash


• Prima o Botão de teste da unidade principal <>.
• Em seguida, a unidade escrava disparará. Caso contrário, ajuste o ângulo da unidade escrava em direção à unidade principal e a distância da unidade principal.

A unidade escrava pode estar fora de ordem ou disparar um flash indesejado devido aos routers Wi-Fi próximos ou outros equipamentos 2.4G. Se for este o caso, ajuste o canal do flash ou desligue os equipamentos 2.4G.

M: Disparo de flash sem fios com flash manual

Isto descreve o disparo sem fios (disparo múltiplo) utilizando o flash manual. Pode disparar com uma definição de saída de flash diferente para cada unidade escrava (grupo de disparo). Defina todos os parâmetros na unidade principal.

1. Definir o modo de flash para <M>


• Prima o Botão <MODE> para definir o flash para o modo M.

2. Definir a saída do flash

• Rode o Seletor para definir a saída do flash dos grupos.

3. Tirar a fotografia


• Cada grupo dispara na taxa de flash definida.

Multi: Disparo de flash sem fios com flash manual

1. Definição de flash estroboscópico <Multi>.


• Prima sem soltar o botão <MODE> durante 2 segundos para que <Multi> seja apresentado. Prima sem soltar o botão <MODE> durante 2 segundos novamente para sair.

2. Definição de saída do flash/frequência do flash/tempos de flash.

• Definição da saída do flash/frequência do flash/tempos de flash no grupo A. Definição do modo de multi flash.
• O grupo B e C apenas pode controlar o LIGAR/DESLIGAR da unidade escrava premindo o botão <MODE>.


A utilização de um flash (mestre/escravo) com uma função de disparo sem fios de transmissão de rádio facilita o disparo com iluminação de flash múltipla sem fios avançada, da mesma forma que o disparo de autoflash TTL.

A posição relativa básica e o intervalo de operação são mostrados na imagem. Em seguida, pode realizar o disparo de autoflash TTL sem fios apenas definindo a unidade mestre para <TTL>.

Posicionamento da unidade escrava/mestre e intervalo de operação

• Disparo de autoflash com uma unidade escrava


• Utilize o mini suporte fornecido para posicionar a unidade escrava.
• Antes de disparar, efetue um flash de teste e um disparo de teste.
• A distância de transmissão pode ser mais curta dependendo das condições, tais como o posicionamento das unidades escravas, o ambiente circundante e as condições atmosféricas.

Disparo de flash múltiplo sem fios
Pode dividir as unidades escravas em dois ou três grupos e realizar o autoflash TTL enquanto altera a proporção do flash (fator). Além disso, pode definir e disparar com um modo de flash diferente para cada grupo de disparo, até 3 grupos.

• Disparo automático com dois grupos escravos

• Disparo automático com três grupos escravos


Outras Aplicações

Feixe de Assistência ao Foco Automático

Em ambientes de fotografia com pouca luz ou baixo contraste, o feixe de assistência ao foco automático incorporado acenderá automaticamente para facilitar o foco automático. O feixe acenderá apenas quando o foco automático for difícil e apagará assim que o foco automático estiver correto. Se quiser desligar o feixe de assistência ao foco automático, defina o "AF" para "OFF" (DESLIGADO) nas definições C.Fn.

Posição	Alcance Efetivo
Centro	0,6~4m
Periferia	0,6~2,5m

Flash Rebatido

Ao apontar a cabeça do flash para uma parede ou teto, o flash irá refletir na superfície antes de iluminar o motivo. Isto pode suavizar as sombras atrás do motivo para uma fotografia com um aspeto mais natural. Isto chama-se flash rebatido.

Para definir a direção do flash rebatido, segure na cabeça do flash e rode-a para um ângulo satisfatório.

• Se a parede ou o teto estiverem demasiado longe, o flash rebatido poderá estar demasiado fraco e resultar em subexposição.
• A parede ou o teto devem ser de uma cor branca lisa para uma elevada refletância. Se a superfície de reflexão não for branca, poderá aparecer uma dominante de cor na fotografia.

Criar um Catchlight

Com o painel de catchlight, pode criar um catchlight nos olhos do motivo para adicionar vida à expressão facial.

1. Aponte a cabeça do flash para cima em 90°.

2. Puxe o painel largo. O painel de catchlight sairá ao mesmo tempo.
3. Empurre o painel largo novamente para dentro.


• Empurre apenas o painel largo.
• Siga os mesmos procedimentos que para o flash rebatido.

• Aponte a cabeça do flash diretamente para a frente e, em seguida, para cima em 90°. O catchlight não aparecerá se rodar a cabeça do flash para a esquerda ou para a direita.
• Para um melhor efeito de catchlight, fique a 1,5 m/4,9 pés de distância do motivo.

ZOOM: Definir a Cobertura do Flash e Utilizar o Painel Largo

A cobertura do flash pode ser definida automaticamente ou manualmente. Pode ser definida para corresponder à distância focal da objetiva de 24 mm a 105 mm. Além disso, com o painel largo incorporado, a cobertura do flash pode ser expandida para objetivas grande-angulares de 14 mm.

No modo Zoom Manual, prima o botão <ZOOM>.

• Rode o Seletor para alterar a cobertura do flash.
• Se <AU> for apresentado, a cobertura do flash será definida automaticamente.

• Se definir a cobertura do flash manualmente, certifique-se de que cobre a distância focal da objetiva para que a fotografia não tenha uma periferia escura.
• Quando o indicador de bateria fraca é apresentado, o ZOOM não pode ser ajustado, será constantemente de 24 mm.

Utilizar o Painel Largo
Puxe o painel largo e coloque-o sobre a cabeça do flash, conforme mostrado. A cobertura do flash será então estendida para 14 mm.

• O painel de catchlight sairá ao mesmo tempo. Empurre o painel de catchlight novamente para dentro.


• Quando puxar o painel largo, o ZOOM será constantemente de 14 mm. O botão <ZOOM> não funcionará.

Aviso de Bateria Fraca
Se a energia da bateria estiver fraca, <> aparecerá e piscará no painel LCD. Substitua a bateria imediatamente. Quando o indicador de bateria fraca é apresentado, o ZOOM não pode ser ajustado, será constantemente de 24 mm.

C.Fn: Definição de Funções Personalizadas

A tabela seguinte lista as funções personalizadas disponíveis e não disponíveis deste flash.

C.Fn Funções Personalizadas
Função Personalizada Sinais	Função	Nº da Definição.	Definições e Descrição
ST	Suspensão automática (em espera)	ON	ON
		OF	OFF
AF	Feixe de assistência AF	ON	ON
		OF	OFF
BL	Controlo da retroiluminação	10 seg.	Desligado em 10 seg.
		OF	Sempre desligado
		ON	Sempre ligado

1. Prima o Botão <ZOOM> durante 2 segundos até que o menu C.Fn seja apresentado.
2. Rode o Seletor para selecionar as Funções Personalizadas.
3. Prima o Botão <SET> e o Nº da Definição pisca.
4. Rode o Seletor para definir o número desejado. Premir o Botão <SET> confirmará as definições.
5. Prima o Botão <ZOOM> para sair.

Função de Proteção

1. Proteção Contra Sobretemperatura

• Para evitar o sobreaquecimento e a deterioração da cabeça do flash, não dispare mais de 30 flashes contínuos em rápida sucessão com potência total de 1/1. Após 30 flashes contínuos, aguarde um tempo de repouso de, pelo menos, 10 minutos.
• Se disparar mais de 30 flashes contínuos e, em seguida, disparar mais flashes em curtos intervalos, a função interna de proteção contra sobretemperatura poderá ser ativada e fazer com que o tempo de reciclagem seja superior a 10 segundos. Se isto ocorrer, aguarde um tempo de repouso de cerca de 10 minutos e a unidade de flash voltará ao normal.
• Quando a proteção contra sobretemperatura é iniciada, é apresentado no painel LCD.

Número de flashes que ativarão a proteção contra sobretemperatura:

Nível de Saída de Potência	Número de Flashes
1/1	30
1/2 +0,7	40
1/2 +0,3	50
1/2	60
1/4(+0,3,+0,7)	100
1/8(+0,3,+0,7)	200
1/16(+0,3,+0,7)	300
1/32(+0,3,+0,7)	500
1/64(+0,3,+0,7)	1000
1/128(+0,3,+0,7)

Número de flashes que ativarão a proteção contra sobretemperatura no modo de disparo de sincronização de alta velocidade:

Saída de Potência	Vezes
1/1	15
1/2(+0,3,+0,7);	20
1/4(+0,3,+0,7)	30
1/8(+0,3,+0,7);
1/16(+0,3,+0,7)	40

2. Outras Proteções

O sistema fornece proteção em tempo real para proteger o dispositivo e a sua segurança. A lista seguinte apresenta avisos para sua referência:

Avisos no Painel LCD	Significado
E1	Ocorreu uma falha no sistema de reciclagem para que o flash não possa disparar. Reinicie a unidade de flash. Se o problema persistir, envie este produto para um centro de manutenção.
E3	A tensão em duas tomadas do tubo de flash é demasiado alta. Envie este produto para um centro de manutenção.
E9	Ocorreram alguns erros durante o processo de atualização. Utilize o método correto de atualização do firmware.

Atualização do Firmware

Este flash suporta a atualização do firmware através da porta USB. As informações de atualização serão divulgadas no nosso site oficial.

A linha de ligação USB não está incluída neste produto. A porta USB é um conector Micro USB padrão. A linha de ligação USB comum é aplicável.

Verificar a versão: Prima o Botão <MODE> e ligue o flash. Em seguida, a versão de atualização do firmware (por exemplo, a Versão 1.0 será lida como U-1.0) será apresentada no painel LCD.

Dados Técnicos

Modelo	TT350C
Tipo
Câmaras Compatíveis	Consulte os modelos de câmara compatíveis
Número Guia (saída de 1/1 a 105 mm)	36 (m ISO 100)
Cobertura do Flash	24 a 105 mm
	Zoom automático (cobertura do flash definida automaticamente para corresponder à distância focal da objetiva e ao tamanho da imagem)
	Zoom manual
	Cabeça do flash oscilante/inclinável (flash rebatido): 0 a 270° horizontalmente e -7° a 90° verticalmente
Duração do Flash (t0.1)	1/350 a 1/20000 segundos
Controlo de Exposição
Sistema de controlo de exposição	Flash automático TTL e flash manual
Compensação da exposição do flash (FEC)	Manual. FEB: ±3 pontos em incrementos de 1/3 de ponto (O FEC manual pode ser combinado.)
Modo de sincronização	Sincronização de alta velocidade (até 1/8000 segundos), sincronização da primeira cortina e sincronização da segunda cortina
Multi flash	Fornecido (até 90 vezes, 90 Hz)
Flash Sem Fios (transmissão de rádio de 2,4G)
Função de flash sem fios	Mestre, Escravo, Desligado
Grupos de escravos controláveis	3 (A, B e C)
Alcance de transmissão (aprox.)	≤30 m
Canais	16 (1~16)
Feixe de Assistência ao Foco Automático
Alcance efetivo (aprox.)	Centro: 0,6~4 m
	Periferia: 0,6~2,5 m
Fonte de Alimentação
Pilhas AA	Pilhas Ni-MH (recomendadas) ou 2 pilhas alcalinas LR6
Tempo de reciclagem	Aprox. 0,1-2,2 segundos (pilhas Ni-MH eneloop da Panasonic). O indicador LED vermelho acenderá quando o flash estiver pronto.
Flashes de potência total	Aprox. 210 (pilhas Ni-MH de 2500 mA)
Poupança de energia	Desligar automaticamente após aprox. 90 segundos de inatividade. (60 minutos se definido como escravo)
Modo de Disparo de Sincronização	Sapata, disparo ótico
Dimensões
L x A x P	140*62*38 mm
Peso sem bateria	200 g

Resolução de problemas

Se houver algum problema, consulte este Guia de resolução de problemas.

O flash da câmara não carrega.

• A bateria está instalada na direção errada.
  →Instale a bateria na direção correta.
• A bateria interna do flash da câmara está descarregada.
  →Se <> aparecer e piscar no painel LCD, substitua a bateria imediatamente.

O flash da câmara não dispara.

• O flash da câmara não está fixo corretamente na câmara.
  →Fixe corretamente o pé de montagem da câmara na câmara.
• Os contactos elétricos do flash da câmara e da câmara estão sujos.
  →Limpe os contactos.

A alimentação desliga-se sozinha.

• Após 90 segundos de operação inativa, o desligamento automático da alimentação entrou em vigor se o flash estiver definido como mestre.
  →Prima o botão do obturador até meio ou prima qualquer botão do flash para ativar.
• Após 60 minutos de operação inativa, a unidade de flash entrará no modo de suspensão se estiver definida como escrava.
  →Prima qualquer botão do flash para ativar.

O zoom automático não funciona.

• O flash da câmara não está fixo corretamente na câmara.
  →Fixe o pé de montagem do flash da câmara na câmara.

A exposição do flash está subexposta ou sobreexposta.

• Utilizou a sincronização de alta velocidade.
  →Com a sincronização de alta velocidade, o alcance efetivo do flash será mais curto. Certifique-se de que o motivo está dentro do alcance efetivo do flash apresentado.
• Utilizou o modo de flash manual.
  →Defina o modo de flash para TTL ou modifique a saída do flash.

As fotografias têm cantos escuros ou apenas partes do motivo alvo estão iluminadas.

• A distância focal da lente excede a cobertura do flash.
  →Verifique a cobertura do flash que definiu. Esta unidade de flash tem a cobertura do flash entre 24 e 105 mm, que se adapta a câmaras de formato médio. Puxe o painel largo para fora para estender a cobertura do flash.

Modelos de câmara compatíveis

Esta unidade de flash pode ser utilizada nos seguintes modelos de câmara Canon:

5D Mark III

80D

7D

760D

60D

600D

30D

100D

1100D

Digital X

Esta tabela lista apenas os modelos de câmara testados, não todas as câmaras da série Canon. Para a compatibilidade de outros modelos de câmara, recomenda-se um autoteste. Os direitos de modificar esta tabela são reservados.

Manutenção

• Desligue o dispositivo imediatamente se for detetada uma operação anormal.
• Evite impactos súbitos e o produto deve ser limpo regularmente.
• É normal que o tubo de flash fique quente durante a utilização. Evite flashes contínuos se não for necessário.
• A manutenção do flash deve ser realizada pelo nosso departamento de manutenção autorizado que pode fornecer acessórios originais.
• Este produto, exceto os consumíveis, por exemplo, o tubo de flash, tem uma garantia de um ano.
• O serviço não autorizado anulará a garantia.
• Se o produto tiver avarias ou estiver molhado, não o utilize até que seja reparado por profissionais.
• As alterações feitas nas especificações ou nos designs podem não ser refletidas neste manual.

Aviso da FCC

Quaisquer alterações ou modificações não expressamente aprovadas pela parte responsável pela conformidade podem anular a autoridade do utilizador para operar o equipamento. Este dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições seguintes:

1. Este dispositivo não pode causar interferências prejudiciais e
2. este dispositivo deve aceitar qualquer interferência recebida, incluindo interferências que possam causar uma operação indesejada.

Declaração de exposição à radiação da FCC:
Este equipamento está em conformidade com os limites de exposição à radiação da FCC definidos para um ambiente não controlado. Este transmissor não deve ser colocado ou operado em conjunto com qualquer outra antena ou transmissor.

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar Godox TT350C - Flash de câmara Thinklite TTL para Canon Manual

Idiomas disponíveis
