Vornado 160, 360, 460, 560, 569, 660 - Manual do Circulador de Ar Compacto

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

LEIA E GUARDE ESTAS INSTRUÇÕES
Este manual do proprietário e quaisquer encartes adicionais são considerados parte do produto. Eles contêm informações importantes sobre segurança, uso e descarte. Antes de usar o produto, familiarize-se com todas as instruções de operação e segurança. Guarde todos os documentos para referência futura e passe esses documentos, juntamente com o produto, para qualquer futuro proprietário.

USO PRETENDIDO: Este produto destina-se a circular o ar apenas em espaços interiores nos Estados Unidos e no Canadá. Este produto não se destina a uso comercial ou industrial. O fabricante não assume qualquer responsabilidade por danos ou ferimentos devido ao uso não autorizado ou modificação do produto. O não cumprimento destas instruções anulará a garantia do produto.

Risco para Crianças e Pessoas com Deficiência
É necessária supervisão durante a instalação, operação, limpeza e manutenção deste produto por crianças com 12 anos ou menos e por qualquer pessoa com capacidades físicas, sensoriais ou mentais reduzidas. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho, suas peças e material de embalagem.

AVISO DE INSTALAÇÃO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

• Coloque este produto longe de cortinas, cortinados, toalhas de mesa e outros tecidos, pois eles podem ser puxados para dentro do produto, danificar o motor e/ou causar um incêndio.
• Nenhuma parte deste produto (o aparelho, cabo de alimentação, ficha, embalagem, etc.) deve ser colocada perto de fornos, lareiras, fogões ou outras fontes de calor de alta temperatura. Não use este produto numa janela, numa superfície irregular ou instável ou perto de água.
• O aparelho, a fonte de alimentação, o cabo de alimentação e a ficha não podem entrar em contacto com a água. Não use este produto em superfícies molhadas. Não use este produto numa banheira ou chuveiro ou posicione o produto onde possa cair numa banheira, lavandaria, piscina ou outro recipiente de água. Não use este produto ao ar livre ou exponha-o ao clima ou elementos.
• Não passe o cabo por baixo do tapete. Não cubra o cabo com tapetes, passadeiras ou coberturas semelhantes. Não passe o cabo por baixo de móveis ou eletrodomésticos. Coloque o cabo longe da área de tráfego e onde não possa tropeçar. O cabo não deve pendurar nas bordas dos balcões ou ser colocado onde possa ser dobrado ou fechado nas portas. Coloque o aparelho perto de uma tomada de fácil acesso para que o produto possa ser desligado rapidamente durante uma emergência.

AVISO DE USO SEGURO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

•
  Para reduzir a probabilidade de sobrecarga do circuito, incêndio e choque elétrico, não opere com um dispositivo de velocidade de estado sólido, como um interruptor de controlo do regulador de intensidade de luz.
• Não opere nenhum ventilador com um cabo ou ficha danificados. Descarte o ventilador ou devolva-o a um centro de assistência autorizado para exame e/ou reparo.
• Não opere a unidade se a unidade tiver caído ou sido danificada. Não use este produto se tiver um cabo de alimentação ou ficha danificados. Para evitar o risco de choque elétrico, não tente reparar ou substituir peças. Apenas peças de substituição originais podem ser usadas. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, seu agente de assistência ou pessoas igualmente qualificadas para evitar um perigo. Entre em contacto com o Serviço ao Consumidor da Vornado pelo número 1-800-234-0604 (telefone) ou consumerservice@vornado.com (e-mail) para obter mais instruções sobre substituição e reparo.
• Antes de ligar o cabo de alimentação à tomada elétrica, certifique-se de que todas as informações elétricas na etiqueta de classificação, incluindo a voltagem, são compatíveis com a fonte de alimentação da sua tomada.
• Não se sente ou fique de pé sobre o produto.
• Nunca use o cabo como pega ou puxe, force ou estique o cabo de alimentação.
•
  Enquanto o produto estiver ligado, não insira ou permita que objetos estranhos entrem em qualquer abertura de entrada ou saída, pois isso pode causar risco de choque elétrico ou incêndio ou danificar o produto.
• Um ajuste solto entre a tomada de parede (receptáculo) e a ficha pode causar superaquecimento e distorção da ficha. Interrompa o uso do produto nesta tomada. Entre em contacto com um eletricista qualificado para substituir tomadas soltas ou desgastadas.
• Este aparelho tem uma ficha polarizada (uma lâmina é mais larga que a outra). Para reduzir o risco de choque elétrico, esta ficha destina-se a encaixar numa tomada polarizada apenas de uma maneira. Se a ficha não encaixar totalmente na tomada, inverta a ficha. Se ainda não encaixar, entre em contacto com um eletricista qualificado. Não tente anular este recurso de segurança.
• Antes de mover, reposicionar, fazer manutenção, limpar e quando não estiver em uso, use os controlos do produto para desligar a energia e, em seguida, desligue-o. Para desconectar da tomada, segure e puxe apenas a ficha. Além disso, desligue e desconecte se o produto for deixado sem vigilância por um longo período de tempo ou durante tempestades elétricas.

AVISO DE MANUTENÇÃO—Para reduzir o risco de incêndio, choque elétrico e ferimentos em pessoas, observe o seguinte:

• Limpe o seu produto regularmente, apenas conforme as instruções neste manual. Antes de limpar, desligue a energia do seu produto e desconecte-o. Não use gasolina, diluentes, solventes, amoníacos ou outros produtos químicos para limpeza. Consulte as instruções de LIMPEZA fornecidas.
• Não abra a caixa do aparelho enquanto o produto estiver ligado. Para evitar o risco de choque, todos os serviços e/ou reparos devem ser feitos por um Centro de Assistência Autorizado da Vornado.
• Este produto emprega proteção contra sobrecarga (fusível). Um fusível queimado indica uma situação de sobrecarga ou curto-circuito. Se o fusível queimar, desconecte o produto da tomada. Substitua o fusível de acordo com as instruções de manutenção do utilizador (siga a marcação do produto para a classificação correta do fusível) e verifique o produto. Se o fusível de substituição queimar, pode haver um curto-circuito e o produto deve ser descartado ou devolvido a um centro de assistência autorizado para exame e/ou reparo.

Instruções de Manutenção do Utilizador

1. Usando os controlos do produto, desligue o aparelho.
2. Segure a ficha (não o cabo) e desconecte-a da tomada.
3. Risco de incêndio. Substitua o fusível apenas por um fusível de 2,5 Amp, 125 Volt, conforme aprovado pelo Serviço ao Consumidor da Vornado. Para um fusível de substituição autorizado, entre em contacto com o Serviço ao Consumidor da Vornado.
4. Assim que a substituição for recebida, use uma pequena chave de fenda de cabeça chata para deslizar e abrir a tampa do fusível (localizada na ficha)

5. Remova o fusível usando a chave de fenda para levantar suavemente cada extremidade do fusível.

6. Instale o fusível de substituição usando a chave de fenda para empurrar suavemente cada extremidade de metal do fusível para dentro do receptáculo, uma de cada vez. Não empurre o centro do fusível—ele é frágil e pode quebrar.
7. Deslize a tampa do fusível para fechar usando a chave de fenda. Quando fechada, a tampa deve encaixar completamente na ficha. Nenhuma parte da tampa deve sobressair.

8. Ligue o seu aparelho na tomada e ligue a energia.
9. Se o fusível de substituição queimar, pode haver um curto-circuito e o produto deve ser descartado ou devolvido a um centro de assistência autorizado para exame e/ou reparo.

Risco de incêndio. Não substitua a ficha de fixação. Contém um dispositivo de segurança (fusível, AFCI, LCDI) que não deve ser removido. Descarte o produto se a ficha de fixação estiver danificada.

GUARDE ESTAS INSTRUÇÕES

CIRCULAÇÃO EM TODO O QUARTO

A circulação exclusiva da Vornado em todo o quarto oferece circulação de ar contínua e uniforme para todo o quarto. Arrefeça apenas os quartos em que está e não toda a casa.

MAXIMIZE A SUA EFICIÊNCIA DE ARREFECIMENTO
Um Vornado circula todo o ar na sala para que todos se sintam confortáveis. O ar em movimento parece mais fresco do que o ar estagnado. Ao fornecer circulação em todo o quarto, um Vornado permite que aumente o termostato em 5°F – economizando energia e dinheiro – sem sacrificar o conforto.

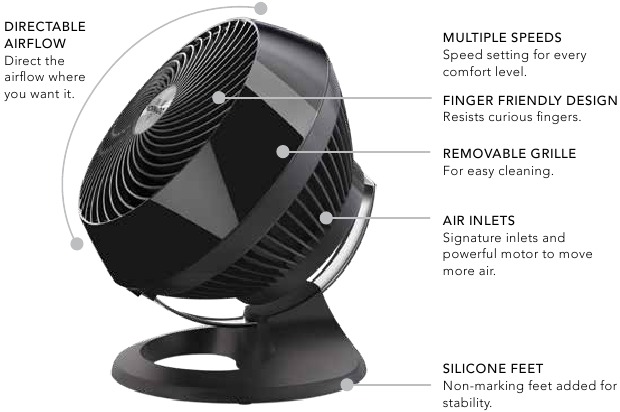

FUNCIONALIDADES

Dica
Poupe energia maximizando o desempenho dos sistemas de aquecimento e arrefecimento. Ao utilizar um Circulador de Ar Vornado, não terá de definir o seu termóstato de verão tão baixo nem o seu termóstato de inverno tão alto.

FLUXO DE AR DIRECIONÁVEL
Direcione o fluxo de ar para onde quiser.

ENTRADAS DE AR
Entradas de assinatura e motor potente para mover mais ar.

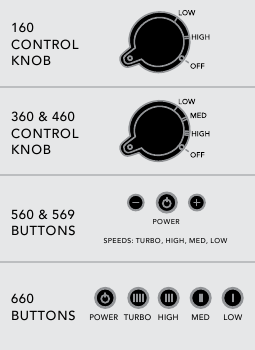

CONTROLOS

CIRCULAÇÃO 101

OBTENHA O MÁXIMO DO SEU DISPOSITIVO - DURANTE TODO O ANO

Com os Circuladores de Ar Vornado, pode poupar dinheiro nas contas de energia ajustando o seu termóstato vários graus e ainda assim manter o mesmo nível de conforto.

COMO UTILIZAR

Antes de utilizar, verifique se o aparelho apresenta danos visíveis. NÃO UTILIZE ESTE CIRCULADOR se houver evidência de danos. Se encontrar algum dano, contacte a Vornado Air LLC através do número 1-800-234-0604.

1. Ligue e posicione o circulador de forma a que o fluxo de ar não seja obstruído.
2. Defina a velocidade desejada e aguarde alguns minutos para que seja estabelecido um padrão de fluxo de ar. Podem ser estabelecidos diferentes padrões de fluxo de ar alterando a localização, o ângulo e a velocidade. Ajuste até atingir o nível de conforto desejado.

LIMPEZA

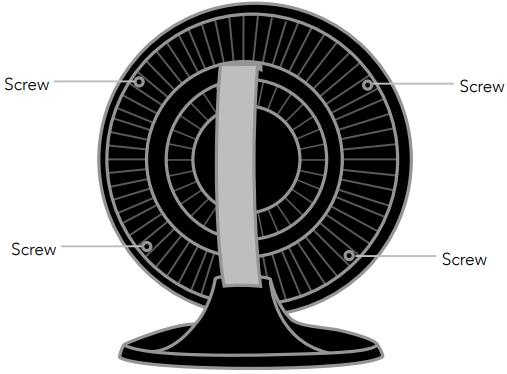

REMOÇÃO DA GRELHA

MODELOS 160, 560 & 569
É necessária uma chave de fendas.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desligue o circulador antes de remover a grelha.

1. Para soltar a Grelha Frontal, remova os 4 parafusos localizados na parte de trás da grelha de entrada, localizados aproximadamente nas posições das 2, 5, 7 e 10 horas.

2. Limpe ou lave a Grelha Frontal com um detergente suave para a loiça. Não coloque a grelha na máquina de lavar loiça. O calor excessivo pode distorcer o plástico.
3. Para voltar a colocar - posicione a Grelha Frontal de forma que o logótipo da Vornado no centro da Grelha Frontal fique direito. Substitua todos os parafusos.

Dica
Utilize o acessório de escova do seu aspirador doméstico para aspirar qualquer pó acumulado na Grelha Frontal e nas Entradas de Ar.

Nota: O motor é permanentemente lubrificado e não necessita de óleo.

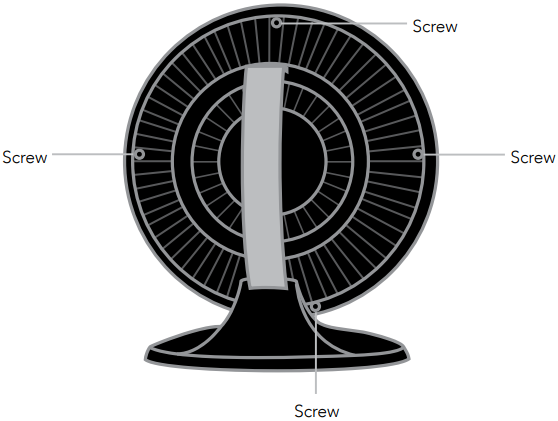

REMOÇÃO DA GRELHA (MODELOS 360 & 460)
É necessária uma chave de fendas.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desligue o circulador antes de remover a grelha.

1. Procure por saliências na parte de trás do produto, perto das entradas, que ajudam a localizar os parafusos aproximadamente nas posições das 12, 3, 6 e 9 horas. Remova os 4 parafusos localizados nestas posições, soltando a grelha.

2. Limpe ou lave a Grelha Frontal com um detergente suave para a loiça. Não coloque a grelha na máquina de lavar loiça. O calor excessivo pode distorcer o plástico.
3. Para voltar a colocar - posicione a Grelha Frontal de forma que o logótipo da Vornado no centro da Grelha Frontal fique direito. Substitua todos os parafusos.

Dica
Utilize o acessório de escova do seu aspirador doméstico para aspirar qualquer pó acumulado na Grelha Frontal e nas Entradas de Ar.

Nota: O motor é permanentemente lubrificado e não necessita de óleo.

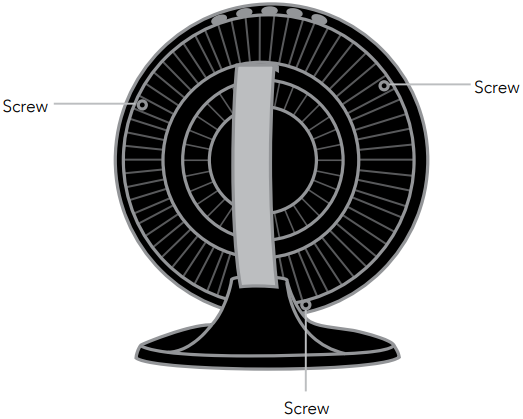

REMOÇÃO DA GRELHA (MODELOS 660)
É necessária uma chave de fendas.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desligue o circulador antes de remover a grelha.

1. Para soltar a Grelha Frontal, remova os 3 parafusos na parte de trás da grelha de entrada, localizados aproximadamente nas posições das 10, 2 e 6 horas.

2. Limpe ou lave a Grelha Frontal com um detergente suave para a loiça. Não coloque a grelha na máquina de lavar loiça. O calor excessivo pode distorcer o plástico.
3. Para voltar a colocar - posicione a Grelha Frontal de forma que o logótipo da Vornado no centro da Grelha Frontal fique direito. Substitua todos os parafusos.

Dica
Utilize o acessório de escova do seu aspirador doméstico para aspirar qualquer pó acumulado na Grelha Frontal e nas Entradas de Ar.

Nota: O motor é permanentemente lubrificado e não necessita de óleo.

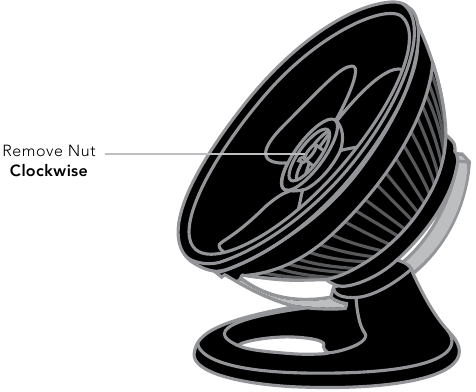

REMOÇÃO DA PÁ

Recomendam-se alicates.

Para reduzir o risco de choque elétrico e ferimentos em pessoas, desligue o circulador antes de remover a pá.

1. Primeiro, remova a porca do veio rodando a porca no sentido dos ponteiros do relógio para soltar. Remova a anilha. Puxe a pá diretamente para fora do veio.

2. Limpe a Pá com um pano húmido. Se o seu circulador for utilizado num ambiente gorduroso, como uma cozinha, poderá ser necessário um sabão suave ou um produto de limpeza doméstico comum. Não utilize solventes. Não coloque a pá na máquina de lavar loiça. O calor excessivo pode distorcer o plástico.
3. Para voltar a colocar - certifique-se de que o lado plano do veio está alinhado diretamente com o lado plano correspondente no encaixe da pá. Empurre a pá até ao fundo do veio até encostar. Não utilize um martelo, pois isso pode danificar o rolamento. Reinstale a porca.

RESOLUÇÃO DE PROBLEMAS

Declaração de Conformidade FCC do Fornecedor

Identificador Único: Vornado Models 560, 569, 660
Parte Responsável: Vornado Air LLC
Endereço Postal: 415 E. 13th St., Andover, KS 67002
Contacto: www.vornado.com
