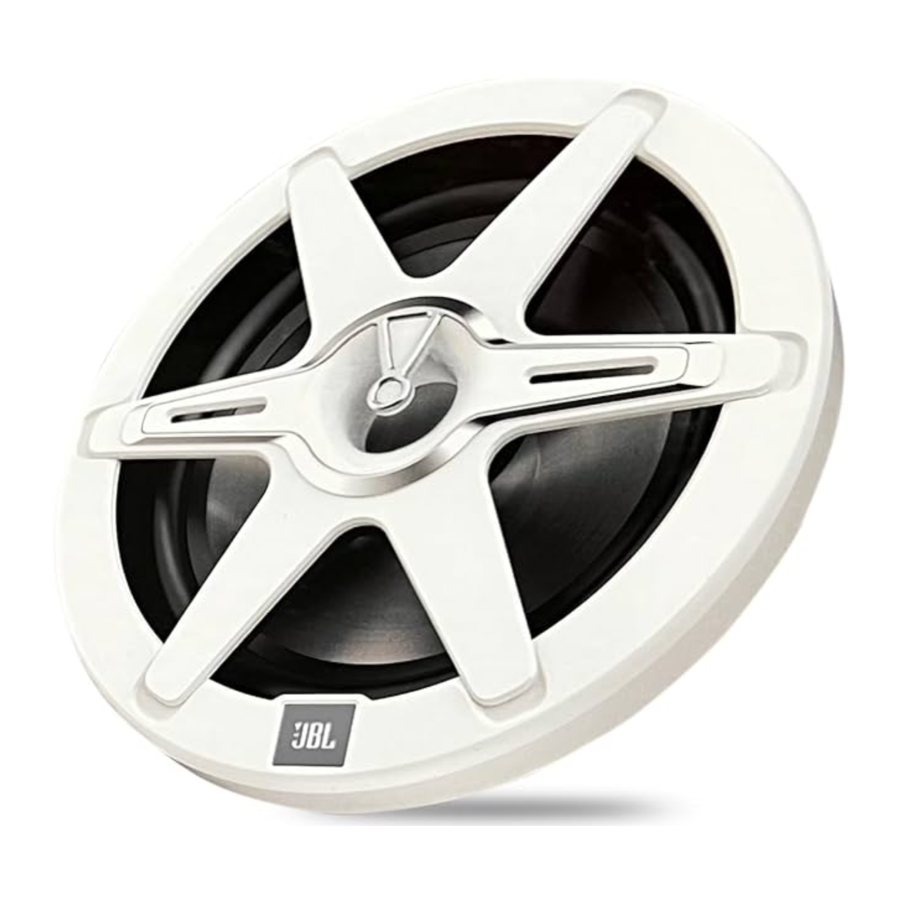

Manual do Harman JBL Club 6.5", JBL Club 8", JBL Club 10", JBL Club 12"

Conteúdo

O QUE VEM NA CAIXA

DIMENSÕES

Dimensões

CABLAGEM DO SINAL DO ALTIFALANTE

Para enviar o sinal para o altifalante marítimo JBL, ligue os fios positivo (+) e negativo (-) do altifalante às saídas de altifalante apropriadas da sua unidade de origem ou amplificador. Certifique-se de que observa a polaridade correta.

CABLAGEM LED DO ALTIFALANTE

Para fornecer energia para os LEDs, ligue os fios LED preto (+), azul, verde e vermelho de calibre 24 do altifalante ao conetor fêmea incluído e, em seguida, passe os fios do conetor fêmea para a sua fonte de alimentação de 12 volts ou controlador de luz compatível (vendido separadamente). Se utilizar um controlador separado, certifique-se de que liga cada fio à saída correta.
Cablagem LED do altifalante
Se ligar os LEDs diretamente à sua fonte de alimentação, pode escolher a cor dos LEDs ligando o fio preto ao terminal positivo (+) e o fio único R, G e/ou B apropriado ou a combinação de fios ao terminal negativo (-).
Existem 7 cores possíveis, dependendo da configuração de cablagem que escolher:

Fio ligado ao terminal positivo (+12 V) Fio ligado ao terminal negativo (-) Cor produzida
Preto Vermelho Vermelho
Verde Verde
Azul Azul
Vermelho + Verde Amarelo
Vermelho + Azul Roxo
Azul + Verde Água-marinha
Vermelho + Azul + Verde Branco

APLICAÇÃO DA VEDAÇÃO DE ESPUMA

Para ajudar a vedar a sua instalação contra a água e para fornecer uma vedação acústica hermética, aplique a vedação de espuma autoadesiva na estrutura do altifalante.

MONTAGEM DO ALTIFALANTE

  1. Utilize os parafusos e a broca incluídos para montar o altifalante no local. Utilize os clipes de velocidade incluídos, se necessário, para fornecer uma montagem segura.
    NOTA: Pode ser necessário perfurar novos orifícios de montagem do altifalante no local de montagem. Tenha cuidado ao cortar e utilizar parafusos com fibra de vidro para evitar riscos e fissuras.
    Montagem do altifalante
  2. Certifique-se de que o autocolante acima do tweeter com a seta e "TOP" (TOPO) impressos está alinhado com a seta virada para cima. Isto garantirá que os terminais do altifalante estão virados para baixo para permitir que a água escorra para longe deles e que a orientação da grelha estará correta. Remova o autocolante após a instalação do altifalante.

FIXAÇÃO DA GRELHA

Para fixar a grelha branca ou cinzenta, coloque-a sobre o altifalante num ligeiro ângulo e pressione para baixo. Em seguida, rode-a no sentido horário apenas alguns graus para bloquear no lugar. Certifique-se de que o logótipo JBL está na parte inferior.
Fixação da grelha

MONTAGEM DO CLUB 10" OU 12" NUMA CAIXA

Os subwoofers Club 10" e 12" podem ser montados numa aplicação de ar livre ou numa caixa de subwoofer selada ou com portas.
Montagem do Club 10

VOLUME DA CAIXA SELADA

(INCLUI O DESLOCAMENTO DO DRIVER)

V BOX

Tamanho do altifalante Tamanho da caixa Frequência de sintonização
10" Ar livre 44,9 Hz
0,75 ft3 (21,2 L)* 61,8 Hz*
1,25 ft3 (35,4 L) 55,6 Hz
2,25 ft3 (63,6 L) 51,1 Hz
3 ft3 (85 L) 49,6 Hz
12" Ar livre 34,3 Hz
1,25 ft3 (35,4 L) 56,5 Hz
1,74 ft3 (49,3 L)* 51,2 Hz*
2,25 ft3 (63,6 L) 47,9 Hz
3 ft3 (85 L) 44,9 Hz

* Recomendado

VOLUME DA CAIXA VENTILADA

(INCLUI O DESLOCAMENTO DO DRIVER)

V BOX

Tamanho do altifalante Tamanho da caixa Comprimento da porta Diâmetro da porta Frequência de sintonização
10" 1,18 ft3 (33,5 L)* 9-7/8" (250 mm)* 3-1/16" (78 mm)* 34 Hz*
1,25 ft3 (35,4 L) 9-7/8" (250 mm) 3-3/16" (81 mm) 34 Hz
2,25 ft3 (63,6 L) 11-13/16" (300 mm) 4-7/8" (123 mm) 34 Hz
3 ft3 (85 L) 7-7/8" (200 mm) 5-3/4" (146 mm) 34 Hz
12" 1,25 ft 3 (35,4 L) 11-13/16" (300 mm) 2-5/8" (66 mm) 27,8 Hz
2,25 ft3 (63,6 L) 11-13/16" (300 mm) 3-7/8" (97 mm) 27,8 Hz
3 ft3 (85 L) 9-7/8" (250 mm) 4-1/2" (113 mm) 27,8 Hz
3,12 ft3 (88,5 L)* 9-7/8" (250 mm)* 4-5/8" (117 mm)* 27,8 Hz*

DADOS TÉCNICOS

(APENAS SUBWOOFERS CLUB 10" E 12")

PARÂMETROS THIELE-SMALL Club 10"
(250 mm) 		Club 12"
(300 mm)
Resistência CC da bobina de voz: REVC (OHMs) 3,47 3,23
Indutância elétrica: LCES (mH) 20,34 27,98
Área de radiação do driver: SD (CM2) 320,47 510,71
Fator de força do motor: BL (TM) 12,505 13,051
Volume de conformidade: VAS (Litros) 18,9086 60,6378
Conformidade da suspensão: CMS (mm/N) 0,13 0,164
Massa móvel, carga de ar: MMS (Gramas) 96,45 131,368
Massa móvel, sem carga de ar: MMD (Gramas) 89,967 118,327
Ressonância de ar livre: FS (Hz) 44,9 34,3
Q mecânico: QMS 6,983 9,373
Q elétrico: QES 0,603 0,537
Q total: QTS 0,555 0,508
SPL, 1 W/1 m @ 4 ohm: Lm (dB) 86,57 88,6

ESPECIFICAÇÕES

Club 6.5" Club 8" Club 10" Club 12"
Manuseamento contínuo da potência 75 W 150 W 300 W 400 W
Manuseamento da potência de pico 225 W 450 W 900 W 1200 W
Resposta de frequência 50 Hz – 20 kHz 30 Hz – 20 kHz 25 Hz – 500 Hz 25 Hz – 500 Hz
Impedância nominal Ohm Ohm Ohm Ohm
Sensibilidade 92 dB 92 dB 89 dB 89 dB
Diâmetro externo 178 mm
(7") 		225 mm
(8-7/8") 		273 mm
(10-3/4") 		325 mm
(12-13/16")
Diâmetro do recorte de montagem 133 mm
(5-1/4") 		170 mm
(6-11/16") 		221,5 mm
(8-3/4") 		280 mm
(11-1/16")
Profundidade total 91 mm
(3-19/32") 		112,3 mm
(4-7/16") 		169,5 mm
(6-3/4") 		198,5 mm
(7-13/16")
Profundidade de montagem 65 mm
(2-9/16") 		83,7 mm
(3-5/16") 		127,5 mm
(5-1/16") 		154,5 mm
(6-1/16")
