ÚVOD

IZYMO™ LED stmievač prijímač io je rádiový mikromodul určený na ovládanie a stmievanie LED osvetlenia. Môže byť inštalovaný do zapustenej krabice za nástenným vypínačom, v odbočovacej krabici alebo na úrovni svetelného zdroja. Môže byť ovládaný prostredníctvom rádiového vysielača io-homecontrol, prostredníctvom TaHoma a/alebo prostredníctvom akéhokoľvek jednoduchého alebo dvojitého tlačidlového nástenného vypínača.

Tento mikromodul je určený pre LED žiarovky a odporové záťaže.

KOMPATIBILITA

Svetelné zdroje

Tento mikromodul je prispôsobený pre stmievateľné LED žiarovky.

Tipy pre lepšiu používateľskú skúsenosť:

• Používajte iba jeden typ svetelného zdroja a uistite sa, že používate rovnakú značku a rovnaký odkaz, ak máte niekoľko žiaroviek.
• Používajte prednostne žiarovku z nášho zoznamu kompatibility.
  Zoznam je k dispozícii naskenovaním QR kódu nižšie:


Nástenné svietidlá (typy nástenných vypínačov)

• Akýkoľvek jednoduchý tlačidlový vypínač
• Akýkoľvek dvojitý tlačidlový vypínač
• Bez akéhokoľvek nástenného svietidla. Ovládané iba jedným alebo viacerými io vysielačmi.

Nie je kompatibilné s tlačidlami s kontrolkou, kolískovými vypínačmi, otočnými stmievačmi a nástennými vypínačmi s integrovanými stmievačmi.

io-homecontrol vysielače

• IZYMO™ vysielač io
• Smoove Lighting io (v režime 2)
• TaHoma
• Connexoon io
• Nina
• Všetky diaľkové ovládače io-homecontrol (vrátane Situo Variation io)

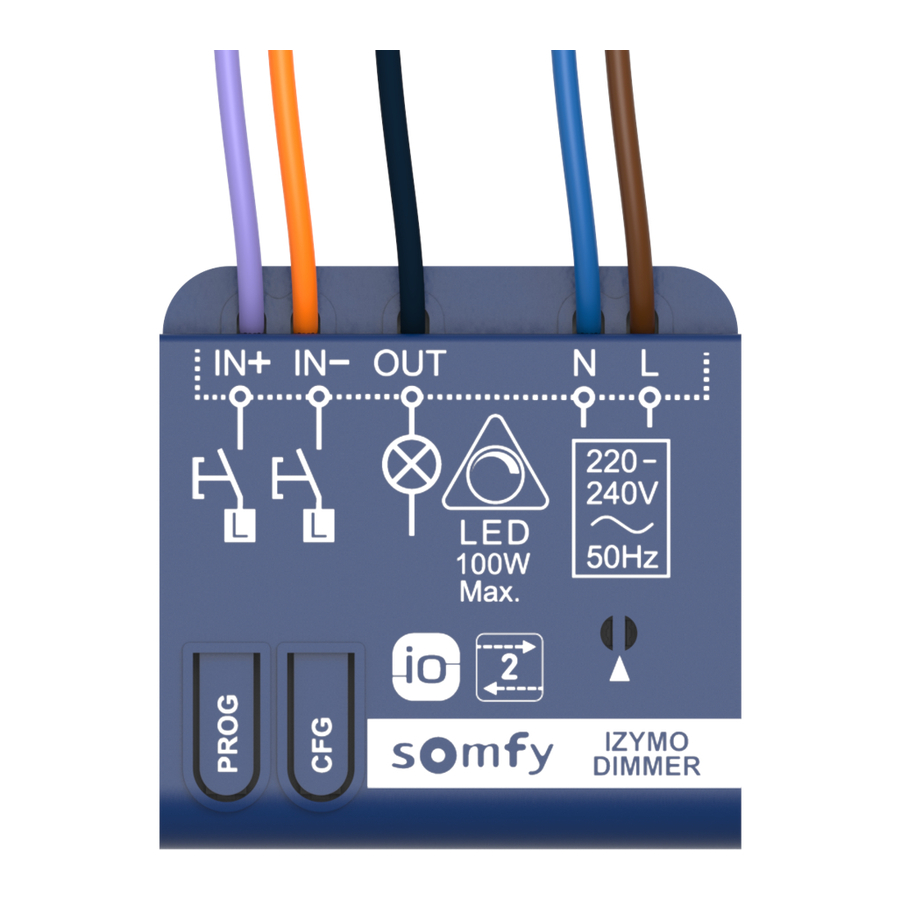

POPIS

Použite vstup IN+ ALEBO vstup IN-, ak pripojíte prijímač k jednoduchému tlačidlovému vypínaču.
Použite vstup IN+ A vstup IN-, ak pripojíte prijímač k dvojitému tlačidlovému vypínaču. V tomto prípade tlačidlo pripojené k vstupu IN+ stmieva svetlo v smere MAX a tlačidlo pripojené k vstupu IN- stmieva svetlo v smere MIN.

INŠTALÁCIA

Pred inštaláciou vypnite hlavný zdroj napájania na elektrickom paneli.

Pripojte výrobok v súlade s normami a smernicami pre elektrické inštalácie platnými v krajine, v ktorej je spotrebič inštalovaný.

IZYMO™ LED stmievač prijímač io musí byť napájaný zo siete striedavým napätím 220-240V AC, 50Hz s fázou a nulou. Vstupné vodiče IN+ a IN- nie sú izolované od siete. Môže byť inštalovaný v:

1. Zapustená krabica za nástenným vypínačom (min. hĺbka 50 mm alebo s vreckom na mikromodul), ak sú k dispozícii fáza aj nula:

2. Zapustená krabica v strope nad lampou:

3. Spojovacia krabica:


ELEKTRICKÉ ZAPOJENIE A POUŽITIE

1. Elektrické zapojenie s jedným alebo viacerými jednoduchými tlačidlovými vypínačmi paralelne


nepripojené

Nepripojené vodiče musia byť izolované pomocou izolačnej svorky.

2. Elektrické zapojenie s dvojitým tlačidlovým vypínačom


3. Elektrické zapojenie bez akéhokoľvek nástenného svietidla:


nepripojené

Nepripojené vodiče musia byť izolované pomocou izolačnej svorky. Je možné použiť rovnakú svorku na pripojenie vstupov IN+ a IN-.

V tomto prípade si prečítajte časť "Resetovanie rozsahu stmievania" v časti "NASTAVENIE", aby ste nastavili správne hodnoty MIN a MAX bez použitia akéhokoľvek tlačidla.

Pozn. V rámci 3 vyššie uvedených možností (A, B a C) je možné IZYMO™ LED stmievač prijímač io ovládať aj pomocou diaľkových ovládačov io, vrátane diaľkových ovládačov UP/MY/DOWN:

(*) Hodnotu MY je možné nastaviť na inú hodnotu pomocou diaľkového ovládača UP/MY/DOWN.

Kontrola elektrického zapojenia

Krátko stlačte tlačidlo PROG (<0.5s) na prijímači, aby ste zapli svetlo.
Opätovným stlačením ho vypnete.

NASTAVENIE

Vstup do konfiguračného režimu

Prepnite prijímač stmievača IZYMO™ LED io do konfiguračného režimu stlačením tlačidla CFG button (tlačidlo CFG) > 2s, kým sa viacfarebná LED dióda nerozsvieti na modro.

Modrá LED dióda svieti počas celého procesu konfigurácie. Konfiguračný režim je aktívny 5 minút.

Popis rôznych nastavení

Rozsah stmievania
Všetky žiarovky sú rôzne, rovnako ako ich rozsah stmievania. Môžete nastaviť rozsah stmievania, ktorý je najvhodnejší pre vašu žiarovku, výberom správnych hodnôt MIN a MAX.

Režim fungovania produktu
Tento stmievač je navrhnutý tak, aby bol kompatibilný so stmievateľnými LED žiarovkami s fázovým riadením zostupne. Ak používate nestmievateľnú alebo LED žiarovku s fázovým riadením vzostupne, prepnite stmievač do režimu ON-OFF (zapnuté-vypnuté). V tomto prípade bude možné žiarovku zapnúť alebo vypnúť, ale funkcia stmievania nebude k dispozícii.

Návrat po výpadku napájania
Po výpadku napájania môže svetlo pripojené k prijímaču zostať vypnuté alebo sa vrátiť do posledného stavu pred výpadkom.

Typ ovládacieho bodu
Ovládacie prvky môžu byť jednoduché tlačidlo(á) alebo dvojité tlačidlo (vždy len jeden typ). Počas nastavenia produktu (alebo pri jeho opätovnej inicializácii) prijímač automaticky zistí, či je pripojený k jednoduchému alebo dvojitému tlačidlu. Toto nastavenie umožňuje inštalatérovi manuálne opraviť režim, ak je to potrebné.

Úprava rôznych nastavení

→ Nastavte rozsah stmievania raz v konfiguračnom režime:

1. Stlačte a podržte káblové tlačidlo na stlmenie svetla, potom ho uvoľnite, keď dosiahnete jas, ktorý chcete nastaviť ako hodnotu MIN rozsahu stmievania.
2. Uložte túto hodnotu MIN stlačením tlačidla CFG button (tlačidlo CFG) 2-krát za sebou.
3. Zopakujte krok 1, aby ste našli jas, ktorý chcete nastaviť ako hodnotu MAX rozsahu stmievania.
4. Uložte túto hodnotu MAX stlačením tlačidla CFG button (tlačidlo CFG) 3-krát za sebou.

Ukončenie konfiguračného režimu

Stlačte tlačidlo CFG button > 2s (tlačidlo CFG > 2s), kým sa modrá LED dióda nevypne,
Prijímač automaticky ukončí konfiguračný režim po 5 minútach.

Resetovanie rozsahu stmievania

Pri výmene žiarovky existuje niekoľko spôsobov, ako resetovať hodnoty MIN a MAX rozsahu stmievania:

S prístupom k produktu:

• Prostredníctvom tlačidla CFG button (tlačidlo CFG) prijímača a káblového tlačidla: pozrite si časť "Nastavenie rozsahu stmievania raz v konfiguračnom režime" vyššie.

Bez prístupu k produktu:

• Prostredníctvom aplikácie TaHoma
• Prostredníctvom nástroja na nastavenie určeného pre našich zákazníkov PRO
• Prostredníctvom 3-tlačidlového diaľkového ovládača io:

Resetujte hodnotu MIN

1. Vstúpte do režimu rekonfigurácie

2. Nájdite najvhodnejšiu hodnotu MIN pre žiarovku

3. Uložte túto hodnotu MIN

Resetujte hodnotu MAX

1. Vstúpte do režimu rekonfigurácie
2. Nájdite najvhodnejšiu hodnotu MAX pre žiarovku
3. Uložte túto hodnotu MAX

ASOCIÁCIA

• Prepnite prijímač do režimu asociácie

1. Ak prijímač ešte nebol priradený
2. Z prijímača
3. Z nástenného vypínača
4. Z už priradeného vysielača

• Dokončite asociáciu s iným produktom
• Ukončite režim asociácie

1. Automaticky
2. Z prijímača
3. Z nástenného vypínača

Odstránenie prijímača z TaHoma, Connexoon io alebo Nina

1. Vyberte zariadenie, ktoré chcete odstrániť, prostredníctvom rozhrania TaHoma, Connexoon io alebo Nina.
2. Spustite postup odstraňovania zariadenia.
3. Postupujte podľa pokynov na obrazovke.

Odstránenie prijímača z jednosmerného vysielača io

1. Prepnite prijímač do režimu asociácie.
2. Stlačte tlačidlo PROG button (tlačidlo PROG) vysielača, ktorý chcete odstrániť, na <0,5 sekundy, aby ste dokončili postup odstraňovania.
3. Svetlo sa zapne na 2 sekundy pred vypnutím a LED dióda bliká na zeleno pred vypnutím.

REINICIALIZÁCIA

Reinicializácia prijímača stmievača IZYMO™ LED io

Pre tento prijímač existujú 2 typy reinicializácie.

Odstrániť iba rádiové asociácie:
Stlačte tlačidlo PROG button (tlačidlo PROG) prijímača na 7 sekúnd (alebo tlačidlo PROG priradeného vysielača), kým sa svetlo 2-krát nezapne a nevypne alebo kým LED dióda nezačne blikať na zeleno pred vypnutím. Prijímač už nie je priradený k žiadnemu rádiovému vysielaču.
A/alebo
Resetovať parametre na predvolené hodnoty iba: Stlačte tlačidlo CFG button (tlačidlo CFG) prijímača na 7 sekúnd, kým LED dióda nezačne blikať na modro pred vypnutím. Parametre prijímača sa vrátia na predvolené hodnoty a reštartuje sa automatická detekcia typu nástenného vypínača.

FAQ

Ak si chcete pozrieť často kladené otázky a odpovede na ne, prejdite na našu špecializovanú webovú stránku:

Pre všetky ostatné krajiny kontaktujte zákaznícky servis spoločnosti Somfy.

TECHNICKÉ ÚDAJE

Napájanie	220-240V ~, 50Hz
Výstup	220-240V ~, 50Hz, 0.65A max0.43A
Znečistenie	Cat II
Prierez napájacieho kábla	Mini: 0.75 mm² Maxi: 1.5 mm²
Stupeň ochrany	IP 20
Trieda ochrany	Dvojitá izolácia bez uzemnenia
Rozmery	43 x 43 x 13 mm
Rádiový protokol	Io-homecontrol 2-way
Frekvenčný rozsah a efektívny vyžarovaný výkon	868.000MHz - 868.600MHz p.a.r. < 25 mW 868.700MHz - 869.200MHz p.a.r. < 25 mW 869.700MHz - 870.000MHz p.a.r. < 25 mW
Rádiový dosah na otvorenom priestranstve	250 m (« HOME » rádiový dosah)
Rádiový dosah medzi 2 betónovými stenami	20 m
Počet riadiacich bodov io-homecontrol	1-way: 10 diaľkových ovládačov 2-way: neobmedzene
Prevádzková teplota	0°C à + 55°C
Vlhkosť	85% HR à 25°C
Nadmorská výška	< 2000m
