SOMFY IZYMO - LED Dimmer Alıcısı Io Kullanım Kılavuzu

GİRİŞ

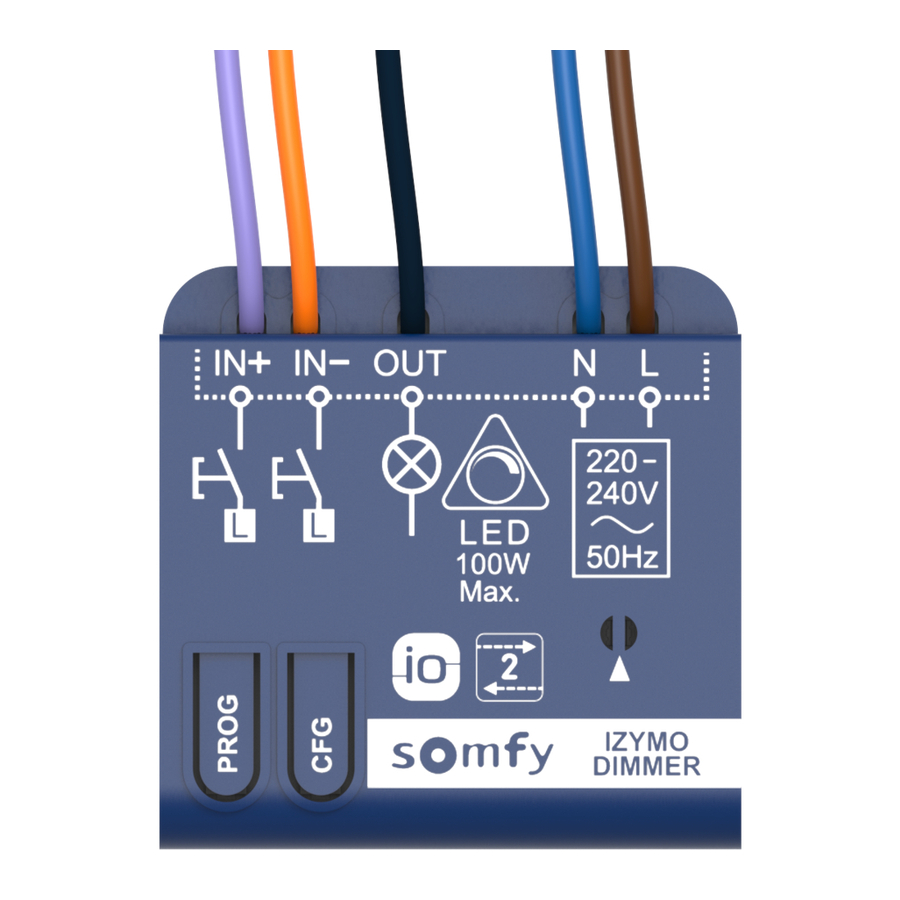

IZYMO™ LED dimmer alıcısı io, bir LED aydınlatmayı kontrol etmek ve kısmak için tasarlanmış bir radyo mikro modülüdür. Duvar anahtarının arkasındaki gömme kutuya, bir dağıtım kutusuna veya ışık kaynağı seviyesine monte edilebilir. Bir io-homecontrol radyo vericisi, TaHoma ve/veya herhangi bir basit veya çift basmalı duvar anahtarı aracılığıyla kontrol edilebilir.

Bu mikro modül, LED ampuller ve dirençli yükler için tasarlanmıştır.

UYUMLULUK

Işık kaynakları

Bu mikro modül, kısılabilir LED ampuller için uyarlanmıştır.

Gelişmiş bir kullanıcı deneyimi için ipuçları:

• Yalnızca bir tür ışık kaynağı kullanın ve birkaç ampulünüz varsa aynı marka ve aynı referansı kullandığınızdan emin olun.
• Tercihen uyumluluk listemizden bir ampul kullanın.
  Aşağıdaki QR kodunu tarayarak listeye ulaşabilirsiniz:


Duvar armatürleri (duvar anahtarı türleri)

• Herhangi bir tek basmalı düğme
• Herhangi bir çift basmalı düğme
• Duvar armatürü olmadan. Yalnızca bir veya daha fazla io vericisi kullanılarak kontrol edilir.

Gösterge ışıklı basmalı düğmeler, rocker anahtarlar, döner düğme dimmerleri ve entegre dimmerli duvar anahtarları ile uyumlu değildir.

io-homecontrol vericileri

• IZYMO™ verici io
• Smoove Lighting io (mod 2'de)
• TaHoma
• Connexoon io
• Nina
• Tüm io-homecontrol uzaktan kumandaları (Situo Variation io dahil)

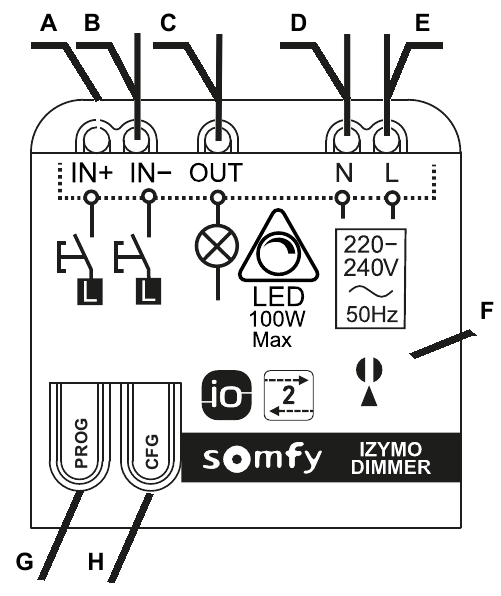

AÇIKLAMA

Alıcıyı tek bir basmalı düğmeye bağlarsanız IN+ girişini VEYA IN- girişini kullanın.
Alıcıyı çift basmalı bir düğmeye bağlarsanız IN+ girişini VE IN- girişini kullanın. Bu durumda, IN+ girişine bağlanan basmalı düğme ışığı MAX yönünde kısar ve IN- girişine bağlanan basmalı düğme ışığı MIN yönünde kısar.

KURULUM

Kurulumdan önce, elektrik panosundan elektrik şebekesini kapatın.

Ürünü, cihazın kurulduğu ülkedeki yürürlükte olan elektrik tesisatı standartlarına ve direktiflerine uygun olarak bağlayın.

IZYMO™ LED dimmer alıcısı io, canlı ve nötr ile 220-240V AC, 50Hz şebeke voltajı ile beslenmelidir. Girişlerin IN+ ve IN- kabloları şebekeden izole edilmemiştir. Aşağıdakilere kurulabilir:

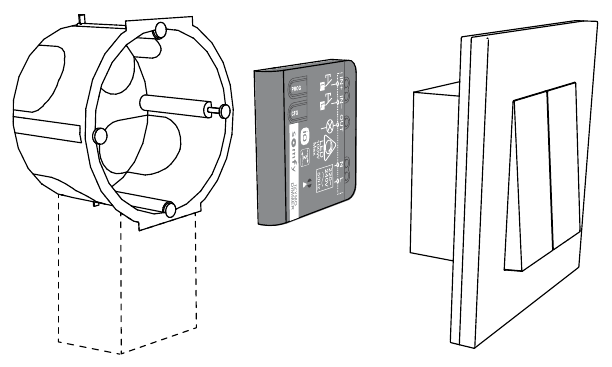

1. Hem canlı hem de nötr mevcutsa, duvar anahtarının arkasındaki gömme kutu (min. 50 mm derinlik veya bir mikro modül cebi ile):

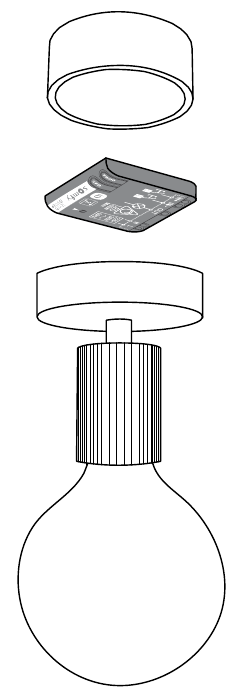

2. Lambanın üzerindeki tavandaki gömme kutu:

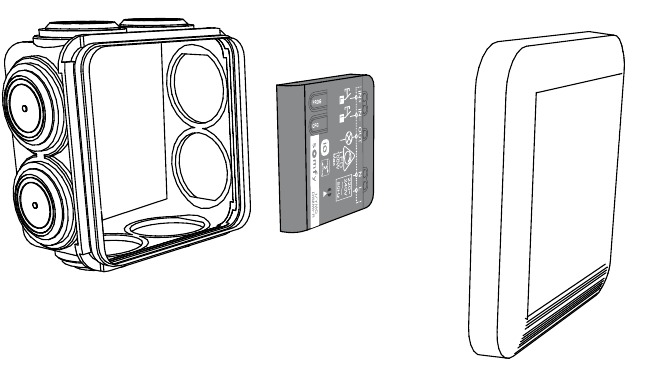

3. Bir bağlantı kutusu:


KABLOLAMA & KULLANIM

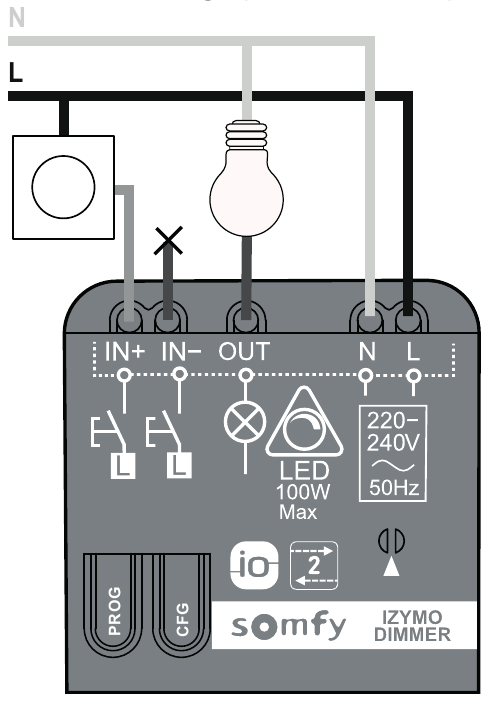

1. Paralel olarak bir veya birkaç tek basmalı düğme ile kablolama


bağlı değil

Bağlı olmayan kablolar, yalıtım terminal pabucu kullanılarak yalıtılmalıdır.

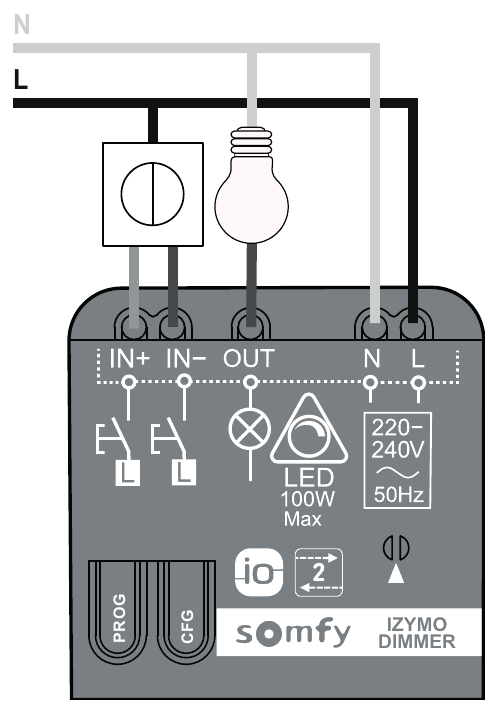

2. Çift basmalı bir düğme ile kablolama

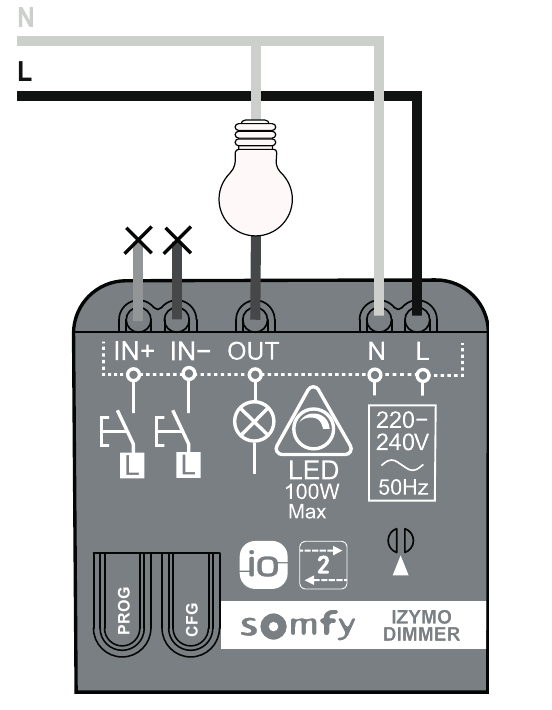

3. Duvar armatürü olmadan kablolama:


bağlı değil

Bağlı olmayan kablolar, yalıtım terminal pabucu kullanılarak yalıtılmalıdır. IN+ ve IN- girişlerini bağlamak için aynı terminal pabucu kullanmak mümkündür.

Bu durumda, herhangi bir basmalı düğme kullanmadan doğru MIN ve MAX değerlerini ayarlamak için lütfen "AYARLAR" bölümündeki "Kısma aralığını sıfırlama" bölümüne bakın.

Not. Yukarıdaki 3 seçenek (A, B ve C) dahilinde, IZYMO™ LED dimmer alıcısı io, UP/MY/DOWN uzaktan kumandaları dahil olmak üzere io uzaktan kumandalarıyla da kontrol edilebilir:

(*) MY değeri, bir UP/MY/DOWN uzaktan kumandası aracılığıyla başka bir değere ayarlanabilir.

Kablolamayı kontrol etme

Işığı açmak için alıcı üzerindeki PROG düğmesine kısaca basın (<0.5s).
Kapatmak için tekrar basın.

KURULUM

Yapılandırma moduna girin

Çok renkli LED mavi olana kadar CFG düğmesine > 2 saniye basarak IZYMO™ LED dimmer alıcısı io'yu yapılandırma moduna geçirin.

Mavi LED, tüm yapılandırma işlemi boyunca yanar. Yapılandırma modu 5 dakika boyunca aktiftir.

Farklı ayarların açıklaması

Dimleme aralığı
Tüm ampuller ve bunların kısma aralıkları farklıdır. Doğru MIN ve MAX değerlerini seçerek ampulünüz için en uygun olan kısma aralığını ayarlayabilirsiniz.

Ürün çalışma modu
Bu dimmer, trailing-edge kısılabilir LED ampullerle uyumlu olacak şekilde tasarlanmıştır. Kısılamayan veya leading-edge bir LED ampul kullanıyorsanız, lütfen dimmer'ı AÇIK-KAPALI moduna geçirin. Bu durumda, ampulü açıp kapatmak mümkün olacaktır, ancak kısma işlevi kullanılamayacaktır.

Elektrik kesintisinden sonra geri dönüş
Elektrik kesintisinden sonra, alıcıya bağlı ışık kapalı kalabilir veya kesintiden önceki son durumuna dönebilir.

Kontrol noktası türü
Kontroller tek basmalı düğme(ler) veya çift basmalı düğme olabilir (aynı anda yalnızca tek bir tür). Ürün kurulumu sırasında (veya yeniden başlatıldığında), alıcı tek veya çift basmalı düğmeye bağlı olup olmadığını otomatik olarak algılar. Bu ayar, kurulumcunun gerekirse modu manuel olarak düzeltmesine olanak tanır.

Farklı ayarların ayarlanması

→ Kısma aralığını yapılandırma modunda bir kez ayarlayın:

1. Işığınızı kısmak için kablolu basmalı düğmeyi basılı tutun, ardından kısma aralığının MIN değeri olarak ayarlamak istediğiniz parlaklığa ulaştığınızda bırakın.
2. CFG düğmesine art arda 2 kez basarak bu MIN değerini kaydedin.
3. Kısma aralığının MAX değeri olarak ayarlamak istediğiniz parlaklığı bulmak için 1. adımı tekrarlayın.
4. CFG düğmesine art arda 3 kez basarak bu MAX değerini kaydedin.

Yapılandırma modundan çıkın

Mavi LED sönene kadar CFG düğmesine > 2 saniye basın,
Alıcı 5 dakika sonra yapılandırma modundan otomatik olarak çıkar.

Dimleme aralığını sıfırlama

Ampulü değiştirirken, kısma aralığının MIN ve MAX değerlerini sıfırlamanın çeşitli yolları vardır:

Ürüne erişim ile:

• Alıcının CFG düğmesi ve kablolu basmalı düğme aracılığıyla: yukarıdaki "Kısma aralığını yapılandırma modunda bir kez ayarlayın" bölümüne bakın.

Ürüne erişim olmadan:

• TaHoma uygulaması aracılığıyla
• PRO müşterilerimize özel bir ayar aracı aracılığıyla

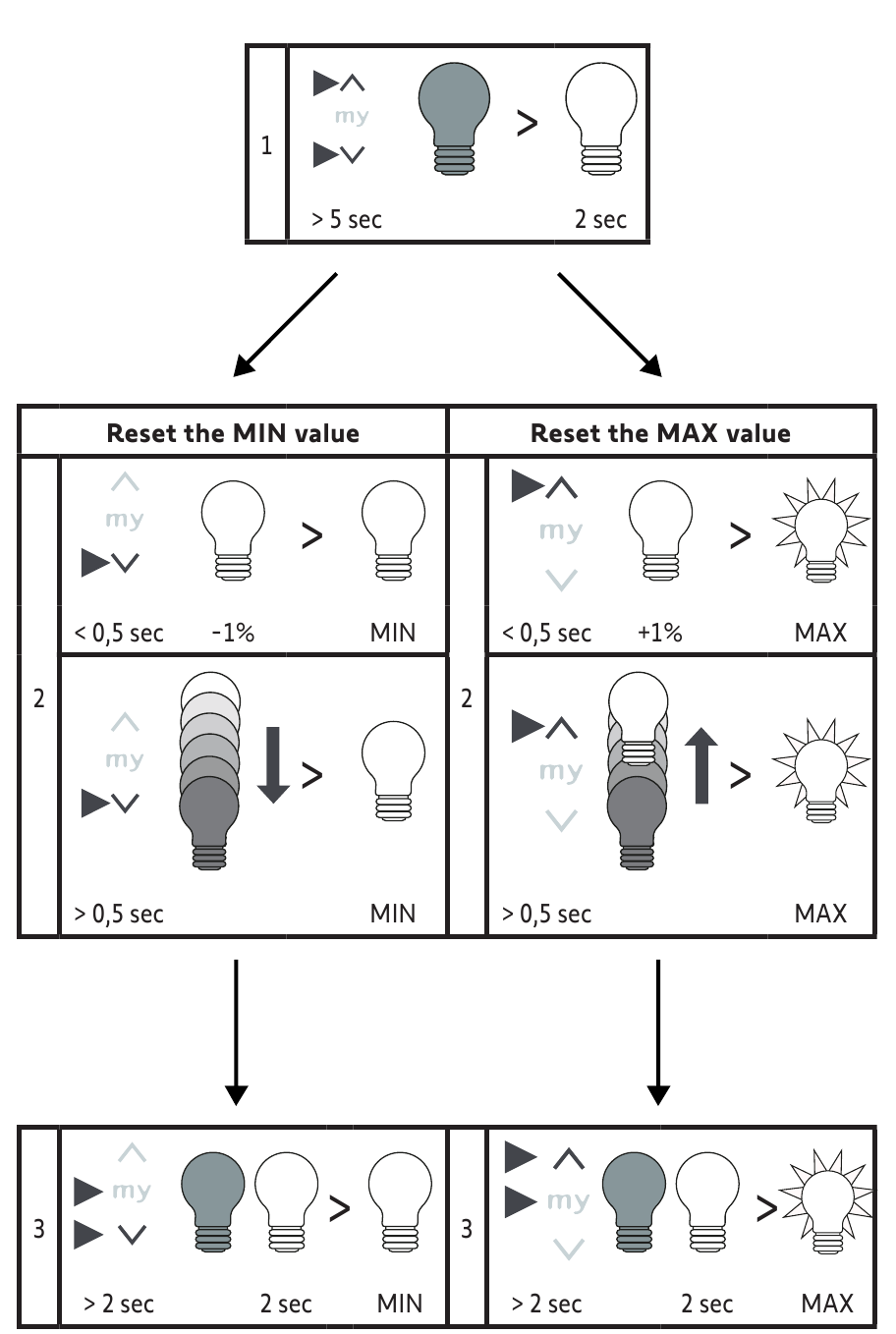

• 3 düğmeli io uzaktan kumanda aracılığıyla:

MIN değerini sıfırlayın

1. Yeniden yapılandırma moduna girin

2. Ampul için en uygun MIN değerini bulun

3. Bu MIN değerini kaydedin

MAX değerini sıfırlayın

1. Yeniden yapılandırma moduna girin
2. Ampul için en uygun MAX değerini bulun
3. Bu MAX değerini kaydedin

İLİŞKİLENDİRME

• Alıcıyı ilişkilendirme moduna geçirin

1. Alıcı henüz ilişkilendirilmemişse
2. Alıcıdan
3. Duvar anahtarından
4. Zaten ilişkilendirilmiş bir vericiden

• Diğer ürünle ilişkilendirmeyi tamamlayın
• İlişkilendirme modundan çıkın

1. Otomatik olarak
2. Alıcıdan
3. Duvar anahtarından

Alıcının TaHoma, Connexoon io veya Nina'dan silinmesi

1. TaHoma, Connexoon io veya Nina arayüzü aracılığıyla silinecek ekipmanı seçin.
2. Bir ekipmanı silme prosedürünü başlatın.
3. Ekrandaki talimatları izleyin.

Alıcının bir io 1 yönlü vericiden silinmesi

1. Alıcıyı ilişkilendirme moduna geçirin.
2. Silinecek vericinin PROG düğmesine <0,5 saniye basın.
3. Işık, kapanmadan önce 2 saniye boyunca AÇIK konuma geçer ve LED, sönmeden önce yeşil renkte yanıp söner.

YENİDEN BAŞLATMA

IZYMO™ LED dimmer alıcısı io'yu yeniden başlatma

Bu alıcı için 2 tür yeniden başlatma vardır.

Yalnızca radyo ilişkilendirmelerini silin:
Işık 2 kez AÇIK ve KAPALI konuma geçene kadar veya LED sönmeden önce yeşil renkte yanıp sönene kadar alıcının PROG düğmesine (veya ilişkilendirilmiş bir vericinin PROG düğmesine) 7 saniye boyunca basın. Alıcı artık herhangi bir radyo vericisine ilişkilendirilmemiştir.
Ve/Veya
Yalnızca parametreleri varsayılan değerlere sıfırlayın: LED sönmeden önce mavi renkte yanıp sönene kadar alıcının CFG düğmesine 7 saniye boyunca basın. Alıcı parametreleri varsayılan değerlerine döner ve duvar anahtarı türünün otomatik algılanması yeniden başlar.

SSS

Sık Sorulan Sorulara ve yanıtlarına ulaşmak için lütfen özel web sayfamızı ziyaret edin:

Diğer tüm ülkeler için lütfen Somfy müşteri hizmetleriyle iletişime geçin.

TEKNİK VERİLER

Güç kaynağı	220-240V ~, 50Hz
Çıkış	220-240V ~, 50Hz, 0.65A max0.43A
Kirlilik	Cat II
Güç kaynağı kablo kesiti	Mini: 0.75 mm² Maxi: 1.5 mm²
Koruma derecesi	IP 20
Koruma sınıfı	Topraklamasız çift yalıtım
Boyutlar	43 x 43 x 13 mm
Protocole radio	Io-homecontrol 2-way
Frekans aralığı ve etkin yayılan güç	868.000MHz - 868.600MHz p.a.r. < 25 mW 868.700MHz - 869.200MHz p.a.r. < 25 mW 869.700MHz - 870.000MHz p.a.r. < 25 mW
Açık alanda radyo menzili	250 m (« HOME » radyo menzili)
2 beton duvar arasındaki radyo menzili	20 m
Io-homecontrol kontrol noktası sayısı	1-way: 10 uzaktan kumanda cihazı 2-way: sınırsız
Çalışma sıcaklığı	0°C à + 55°C
Nem	85% HR à 25°C
Rakım	< 2000m
