SOMFY IZYMO - LED Dimmer Receiver Io qo'llanmasi

Kirish

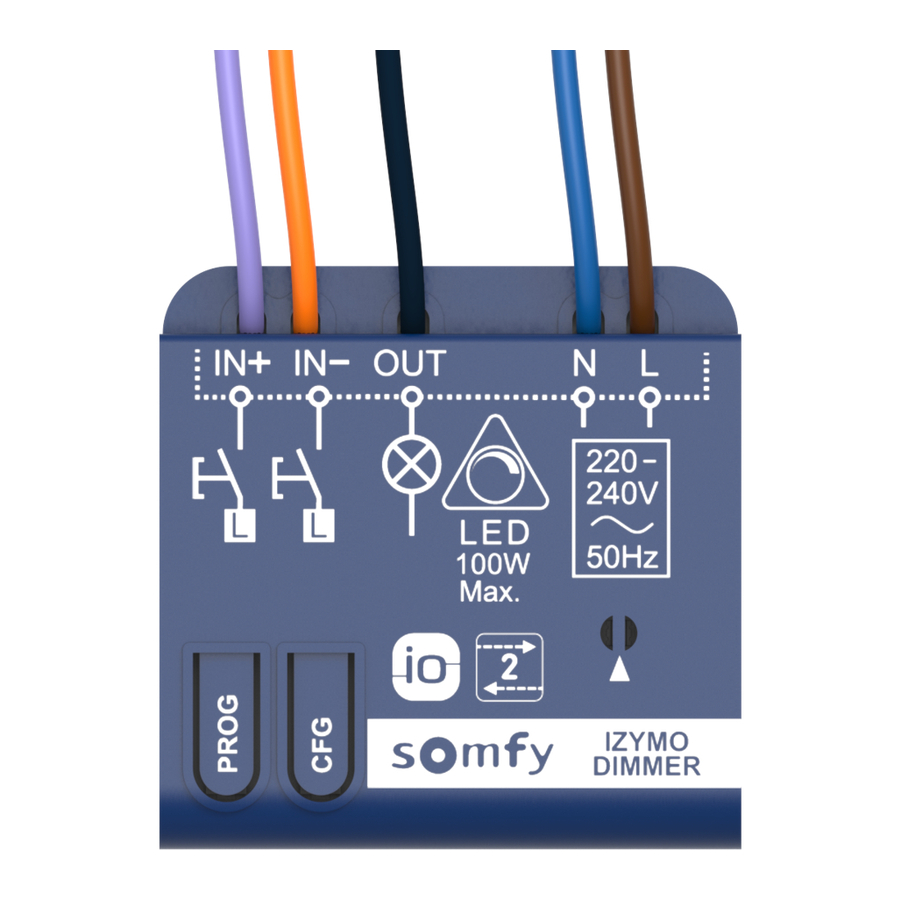

IZYMO™ LED dimmer qabul qilgich io - bu LED yoritgichini boshqarish va xiralashtirish uchun mo'ljallangan radio micromodul. Uni devor kaliti orqasidagi yashirin qutiga, derivatsiya qutisiga yoki yorug'lik manbai darajasiga o'rnatish mumkin. Uni io-homecontrol radio uzatgichi, TaHoma va/yoki har qanday oddiy yoki qo'shaloq tugmachali devor kaliti orqali boshqarish mumkin.

Ushbu mikromodul LED lampochkalari va rezistiv yuklar uchun mo'ljallangan.

MOSLASHUV

Yorug'lik manbalari

Ushbu mikromodul xiralashtiriladigan LED lampochkalari uchun moslashtirilgan.

Yaxshiroq foydalanuvchi tajribasi uchun maslahatlar:

• Faqat bir turdagi yorug'lik manbaidan foydalaning va bir nechta lampochkangiz bo'lsa, bir xil brend va bir xil referensdan foydalanganingizga ishonch hosil qiling.
• Iloji boricha moslik ro'yxatimizdagi lampochkadan foydalaning.
  Ro'yxatni quyidagi QR kodini skanerlash orqali olish mumkin:


Devor moslamalari (devor kaliti turlari)

• Har qanday bitta tugma
• Har qanday qo'sh tugma
• Hech qanday devor moslamasisiz. Faqat bitta yoki bir nechta io uzatgichlar yordamida boshqariladi.

Indikatorli tugmalar, rocker kalitlari, aylanadigan tugmali dimmerlar va o'rnatilgan dimmerli devor kalitlari bilan mos kelmaydi.

io-homecontrol uzatgichlari

• IZYMO™ uzatgich io
• Smoove Lighting io (2-rejimda)
• TaHoma
• Connexoon io
• Nina
• Barcha io-homecontrol masofadan boshqarish pultlari (Situo Variation io ham kiradi)

TA'RIF

Agar qabul qilgichni bitta tugmaga ulagan bo'lsangiz, IN+ kirishini YOKI IN- kirishini ishlating.
Agar qabul qilgichni qo'sh tugmaga ulagan bo'lsangiz, IN+ kirishini VA IN- kirishini ishlating. Bunday holda, IN+ kirishiga ulangan tugma yorug'likni MAX yo'nalishda xiralashtiradi va IN- kirishiga ulangan tugma yorug'likni MIN yo'nalishda xiralashtiradi.

O'RNATISH

O'rnatishdan oldin, elektr panelidagi asosiy quvvat manbaini o'chiring.

Mahsulotni elektr o'rnatish standartlari va asbob o'rnatilayotgan mamlakatda amal qiladigan ko'rsatmalarga muvofiq ulang.

IZYMO™ LED dimmer qabul qilgich io asosiy IN+ va IN- kirishlarining simlari elektr tarmog'idan ajratilmagan, 220-240V AC, 50Hz kuchlanishli elektr tarmog'i bilan ta'minlanishi kerak. Uni quyidagilarga o'rnatish mumkin:

1. Agar jonli va neytral mavjud bo'lsa, devor kaliti orqasidagi yashirin quti (min. 50 mm chuqurlikda yoki micromodul cho'ntagi bilan):

2. Chiroq ustidagi shipdagi yashirin quti:

3. Ulanish qutisi:


SIMLARNI ULAH VA FOYDALANISH

1. Bitta yoki bir nechta parallel tugmalar bilan simlarni ulash


ulanmagan

Ulanmagan simlar izolyatsiya terminali yordamida izolyatsiya qilinishi kerak.

2. Qo'sh tugma bilan simlarni ulash


3. Hech qanday devor moslamasisiz simlarni ulash:


ulanmagan

Ulanmagan simlar izolyatsiya terminali yordamida izolyatsiya qilinishi kerak. IN+ va IN- kirishlarini ulash uchun bir xil terminaldan foydalanish mumkin.

Bunday holda, hech qanday tugmadan foydalanmasdan to'g'ri MIN va MAX qiymatlarini o'rnatish uchun "SOZLASH" bo'limidagi "Xiralashtirish diapazonini qayta tiklash" qismiga murojaat qiling.

Eslatma. Yuqoridagi 3 ta variant (A, B va C) doirasida IZYMO™ LED dimmer qabul qilgich io ni UP/MY/DOWN masofadan boshqarish pultlari, shu jumladan io masofadan boshqarish pultlari bilan ham boshqarish mumkin:

(*) MY qiymatini UP/MY/DOWN masofadan boshqarish pulti orqali boshqa qiymatga o'rnatish mumkin.

Simlarni to'g'ri ulanganligini tekshirish

Yorug'likni yoqish uchun qabul qilgichdagi PROG tugmasini qisqa vaqt bosing (<0,5s).
O'chirish uchun yana bosing.

O'RNATISH

Konfiguratsiya rejimiga kirish

IZYMO™ LED dimmer qabul qilgichini konfiguratsiya rejimiga o'tkazing, buning uchun CFG tugmasini ko'p rangli LED ko'k rangga aylanguniga qadar 2 sekunddan ko'proq bosing.

Butun konfiguratsiya jarayoni davomida ko'k LED yonib turadi. Konfiguratsiya rejimi 5 daqiqa davomida faol bo'ladi.

Turli sozlamalar tavsifi

Dimmerlash diapazoni
Barcha lampochkalar har xil, shuningdek ularning dimmerlash diapazoni ham. To'g'ri MIN va MAX qiymatlarini tanlash orqali lampochkangiz uchun eng mos keladigan dimmerlash diapazonini o'rnatishingiz mumkin.

Mahsulot ishlash rejimi
Ushbu dimmer chekka qirrali dimmerlanadigan LED lampochkalar bilan mos bo'lishi uchun mo'ljallangan. Agar siz dimmerlanmaydigan yoki old qirrali LED lampochkadan foydalansangiz, iltimos, dimmernni ON-OFF (yoqish-o'chirish) rejimiga o'tkazing. Bunday holda, lampochkani yoqish yoki o'chirish mumkin bo'ladi, lekin dimmerlash funksiyasi mavjud bo'lmaydi.

Elektr uzilishidan keyin qaytish
Elektr uzilishidan so'ng, qabul qilgichga ulangan yorug'lik o'chirilgan holda qolishi yoki uzilishdan oldingi oxirgi holatiga qaytishi mumkin.

Boshqaruv nuqtasi turi
Boshqaruvlar bitta bosma tugma(lar) yoki ikkita bosma tugma bo'lishi mumkin (bir vaqtning o'zida faqat bitta tur). Mahsulotni o'rnatish paytida (yoki qayta ishga tushirilganda) qabul qilgich avtomatik ravishda uning bitta yoki ikkita bosma tugmaga ulanganligini aniqlaydi. Ushbu sozlama o'rnatuvchiga kerak bo'lganda rejimni qo'lda tuzatishga imkon beradi.

Turli sozlamalarni sozlash

→ Konfiguratsiya rejimida bir marta dimmerlash diapazonini o'rnating:

1. Yorug'likni xiralashtirish uchun simli bosma tugmani bosib turing, so'ngra dimmerlash diapazonining MIN qiymati sifatida o'rnatmoqchi bo'lgan yorqinlikka yetganingizda qo'yib yuboring.
2. CFG tugmasini ketma-ket 2 marta bosish orqali ushbu MIN qiymatini saqlang.
3. Dimmerlash diapazonining MAX qiymati sifatida o'rnatmoqchi bo'lgan yorqinlikni topish uchun 1-qadamni takrorlang.
4. CFG tugmasini ketma-ket 3 marta bosish orqali ushbu MAX qiymatini saqlang.

Konfiguratsiya rejimini tark etish

Ko'k LED o'chguncha CFG tugmasini > 2s bosing,
Qabul qilgich 5 daqiqadan so'ng avtomatik ravishda konfiguratsiya rejimini tark etadi.

Dimmerlash diapazonini qayta o'rnatish

Lampochkani o'zgartirganda, dimmerlash diapazonining MIN va MAX qiymatlarini qayta o'rnatishning bir necha yo'li mavjud:

Mahsulotga kirish imkoniyati bilan:

• Qabul qilgichning CFG tugmasi va simli bosma tugma orqali: yuqoridagi "Konfiguratsiya rejimida bir marta dimmerlash diapazonini o'rnating" bo'limiga qarang.

Mahsulotga kirish imkoniyatisiz:

• TaHoma ilovasi orqali
• Bizning PRO mijozlarimizga bag'ishlangan sozlash vositasi orqali
• 3 tugmali io masofadan boshqarish pulti orqali:

MIN qiymatini qayta o'rnating

1. Qayta konfiguratsiya rejimiga kiring

2. Lampochka uchun eng qulay MIN qiymatini toping

3. Ushbu MIN qiymatini saqlang

MAX qiymatini qayta o'rnating

1. Qayta konfiguratsiya rejimiga kiring
2. Lampochka uchun eng qulay MAX qiymatini toping
3. Ushbu MAX qiymatini saqlang

BOG'LANISH

• Qabul qilgichni bog'lanish rejimiga o'tkazing

1. Agar qabul qilgich hali bog'lanmagan bo'lsa
2. Qabul qilgichdan
3. Devor kalitidan
4. Allaqa bog'langan uzatgichdan

• Boshqa mahsulot bilan bog'lanishni yakunlang
• Bog'lanish rejimini tark eting

1. Avtomatik ravishda
2. Qabul qilgichdan
3. Devor kalitidan

Qabul qilgichni TaHoma, Connexoon io yoki Ninadan o'chirish

1. TaHoma, Connexoon io yoki Nina interfeysi orqali o'chiriladigan uskunani tanlang.
2. Uskunani o'chirish tartibini boshlang.
3. Ekrandagi ko'rsatmalarga amal qiling.

Qabul qilgichni io 1 tomonlama uzatgichdan o'chirish

1. Qabul qilgichni bog'lanish rejimiga o'tkazing.
2. O'chirish tartibini yakunlash uchun o'chiriladigan uzatgichning PROG tugmasini <0,5 soniya bosing.
3. Yorug'lik o'chirilgunga qadar 2 soniya davomida yonadi va LED o'chirilgunga qadar yashil rangda miltillaydi.

QAYTA ISHLASH

IZYMO™ LED dimmer qabul qilgichini qayta ishlash io

Ushbu qabul qilgich uchun qayta ishlashning 2 turi mavjud.

Faqat radio bog'lanishlarini o'chirish:
Yorug'lik 2 marta yoqilib o'chguncha yoki LED o'chirilgunga qadar yashil rangda miltillaguncha qabul qilgichning PROG tugmasini (yoki bog'langan uzatgichning PROG tugmasini) 7 soniya bosib turing. Qabul qilgich endi hech qanday radio uzatgichga bog'lanmagan.
Va/yoki
Faqat parametrlarni odatiy qiymatlarga qaytarish: LED o'chirilgunga qadar ko'k rangda miltillaguncha qabul qilgichning CFG tugmasini 7 soniya bosib turing. Qabul qilgich parametrlari o'zlarining odatiy qiymatlariga qaytadi va devor kaliti turini avtomatik aniqlash qayta boshlanadi.

TSS

Tez-tez so'raladigan savollar va ularning javoblari bilan tanishish uchun bizning maxsus veb-sahifamizga o'ting:

Boshqa har qanday davlat uchun, iltimos, Somfy mijozlarga xizmat ko'rsatish markaziga murojaat qiling.

TEXNIK MA'LUMOTLAR

Elektr ta'minoti	220-240V ~, 50Hz
Chiqish	220-240V ~, 50Hz, 0.65A max0.43A
Ifloslanish	Cat II
Elektr ta'minoti kabeli kesimi	Mini: 0.75 mm² Maxi: 1.5 mm²
Himoya darajasi	IP 20
Himoya klassi	Yerga ulanmagan holda ikki tomonlama izolyatsiya
O'lchamlari	43 x 43 x 13 mm
Radio protokoli	Io-homecontrol 2 tomonlama
Chastota diapazoni va samarali tarqaladigan quvvat	868.000MHz - 868.600MHz p.a.r. < 25 mW 868.700MHz - 869.200MHz p.a.r. < 25 mW 869.700MHz - 870.000MHz p.a.r. < 25 mW
Ochiq joydagi radio diapazoni	250 m (« HOME » radio diapazoni)
2 ta beton devor orasidagi radio diapazoni	20 m
io-homecontrol boshqaruv nuqtalari soni	1 tomonlama: 10 ta masofadan boshqarish moslamasi 2 tomonlama: cheksiz
Ishlash harorati	0°C à + 55°C
Namlik	85% HR à 25°C
Balandlik	< 2000m
