Klein Tools CL320 – návod na použitie

VŠEOBECNÉ ŠPECIFIKÁCIE

Klein Tools CL320 sú digitálne kliešťové merače s automatickým rozsahom, ktoré merajú skutočnú strednú kvadratickú hodnotu (TRMS) striedavého prúdu pomocou klieští, AC/DC napätie, DC mikroampére, odpor, spojitosť, frekvenciu, kapacitu a testujú diódy pomocou testovacích vodičov a teplotu pomocou termočlánkovej sondy.

• Prevádzková nadmorská výška: 6 562 stôp (2 000 m)
• Relatívna vlhkosť: <95% bez kondenzácie
• Prevádzková teplota: 32⁰ až 122⁰F (0⁰ až 50⁰C)
• Skladovacia teplota: 14⁰ až 122⁰F (-10⁰ až 50⁰C)
• Presnosť: Hodnoty sú uvedené pri 65⁰ až 83⁰F (18⁰ až 28⁰ C)
• Teplotný koeficient: 0,1 x (uvedená presnosť) na ^oc nad 28 ⁰C alebo pod ICC, pri okolitej prevádzkovej teplote mimo rozsahu teploty presnosti sú potrebné korekcie
• Rozmery: 8,46' x 3,54' x 1,50' (215 x 90 x 38 mm)
• Hmotnosť: 11,04 oz. (313 g) vrátane batérií
• Kalibrácia: Presnosť jeden rok
• Automatické vypnutie (APO): Po cca 10 minútach nečinnosti
• Normy: IEC EN 61010-1, 61010-2-032, 61010-2-033. IEC EN 61326-1, 61326-2-2.
  Zodpovedá UL STD.61010-1, 61010-2-032,61010-2-033.
  Certifikované podľa CSA STD. C22.2 NO. 61010-1, 61010-2-032,61010-2-033.
• Stupeň znečistenia: 2
• Presnosť: ± (% z odčítanej hodnoty + # najmenej významných číslic)
• Ochrana proti pádu: 6,6 stôp (2 m)
• Bezpečnostná kategória: CAT III 600V, trieda 2, dvojitá izolácia
• Elektromagnetické prostredie: IEC EN 61326-1. Toto zariadenie spĺňa požiadavky na použitie v základnom a kontrolovanom elektromagnetickom prostredí, ako sú obytné nehnuteľnosti, obchodné priestory a ľahké priemyselné prevádzky.

Špecifikácie sa môžu zmeniť.

Test Equipment Depot - 800.517.8431 99 Washington Street Melrose, MA 02176

TestEquipmentDepot.com

ELEKTRICKÉ ŠPECIFIKÁCIE

Funkcia	Rozsah	Rozlíšenie	Presnosť
AC napätie	400,0mV	0,1mV	± (1,8 %+5 číslic)
	4,000V	1 mV	± (1,5 %+5 číslic)
	40,00V	10mV	± (1,2 %+5 číslic)
	400,0V	100mV
	600V	1V	± (1,5 %+5 číslic)
DC napätie (V DC)	400,0mV	0,1mV	± (1,0 % + 8 číslic)
	4,000V	1 mV	± (0,8 %+3 číslice)
	40,00V	10mV
	400,0V	100mV
	600V	1V	± (1,0 %+3 číslice)

Vstupná impedancia: 10MΩ
Frekvenčný rozsah: 45 až 400 Hz
Maximálny vstup: 600 V AC RMS alebo 600 V DC

AC prúd (A AC)	4,000A	1 mA	±(2,5 % + 30 číslic)
	40,00A	10mA	±(2,5 % + 10 číslic)
	400,0A	100mA	±(2,0 % + 10 číslic)

Frekvenčný rozsah: 50 až 60 Hz

DC mikroampére (μA DC)

200 μA

0,1 μA

±(1,0 % + 5 číslic)

Maximálny vstup: 600 V AC RMS alebo 600 V DC

Odpor	400,0Ω	0,1Ω	±(1,2 % + 5 číslic)
	4,000KΩ	1Ω	±(1,2 % + 3 číslice)
	40,00kΩ	10Ω
	400,0kΩ	100Ω
	4,000MΩ	1kΩ
	40,00MΩ	10kΩ	±(2,0 % + 5 číslic)

Maximálny vstup: 600 V AC RMS alebo 600 V DC

Funkcia	Rozsah	Rozlíšenie	Presnosť
Kapacita	40,00nF	0,010nF	±(4 % + 25 číslic)
	400,0nF	0,100nF	±(4 % + 8 číslic)
	4,000μF	0,001μF
	40,00μF	0,010μF
	400,0μF	0,100μF
	4,000mF	0,001mF	±(5 % + 9 číslic)

Maximálny vstup: 600 V AC RMS alebo 600 V DC

Teplota ºF	-40º až 10ºF	1ºF	±(1,2 % + 7 číslic)
	11º až 1832ºF		±(1,2 % + 6 číslic)
Teplota ºC	-40ºC až -12ºC	1ºC	±(1,2 % + 4 číslice)
	-11º až 1000ºC		±(1,2 % + 3 číslice)

Maximálny vstup: 600 V AC RMS alebo 600 V DC

Frekvencia	10Hz až 60kHz	0,001Hz až 0,01kHz	±(0,1 % + 5 číslic)
Pracovný cyklus	0,1 % až 99,9 % (≤100kHz)	0,1 %	±1,5 % (Rozsah: 10 % – 90 %)

Maximálny vstup: 600 V AC RMS alebo 600 V DC

OSTATNÉ APLIKÁCIE NA MERANIE
Maximálny vstup: 600 V DC alebo 600 V AC RMS

• Test diód: Približne 1 mA, napätie otvoreného obvodu ~3,0 V DC
• Kontrola spojitosti: Zvukový signál <10Ω, maximálny prúd 1,5 mA
• Vzorkovacia frekvencia: 3 vzorky za sekundu
• Preťaženie: Na displeji sa zobrazí hlásenie „OL“
• Polarita: Znak „-“ na displeji označuje zápornú polaritu
• Displej: 3-3/4-ciferný LCD displej, 4 000 údajov

Na zaistenie bezpečnej prevádzky a údržby merača dodržujte tieto pokyny.
Nedodržanie týchto upozornení môže mať za následok vážne zranenie alebo smrť.

• Pred každým použitím overte funkčnosť merača zmeraním známeho napätia alebo prúdu.
• Nikdy nepoužívajte merač na obvode s napätím, ktoré prekračuje kategóriu na základe hodnotenia tohto merača.
• Nepoužívajte merač počas búrok alebo za vlhkého počasia.
• Nepoužívajte merač alebo testovacie vodiče, ak sa zdajú byť poškodené.
• Používajte iba s testovacími vodičmi s kategóriou CAT III alebo CAT IV.
• Uistite sa, že vodiče merača sú úplne zasunuté a pri meraní držte prsty mimo kovových kontaktov sondy.
• Pri práci s napätím nad 25 V AC RMS alebo 60 V DC buďte opatrní.
  Takéto napätie predstavuje riziko úrazu elektrickým prúdom.
• Aby ste predišli falošným údajom, ktoré môžu viesť k úrazu elektrickým prúdom, vymeňte batérie, keď sa zobrazí indikátor slabej batérie.
• Nepokúšajte sa merať odpor alebo spojitosť na obvode pod napätím.
• Vždy dodržiavajte miestne a národné bezpečnostné predpisy. Používajte osobné ochranné prostriedky, aby ste zabránili úrazu elektrickým prúdom a zraneniu spôsobenému oblúkom, ak sú exponované nebezpečné vodiče pod napätím.
• Aby ste predišli riziku úrazu elektrickým prúdom, pred vybratím dvierok batérie odpojte vodiče od akéhokoľvek zdroja napätia.
• Aby ste predišli riziku úrazu elektrickým prúdom, neprevádzkujte merač s odstránenými dvierkami batérie.

SYMBOLY NA MERAČI

SYMBOLY NA LCD

PODROBNOSTI O FUNKCIÁCH

POZNÁMKA: Vnútri merača sa nenachádzajú žiadne podložky, ktoré by mohol používateľ opravovať

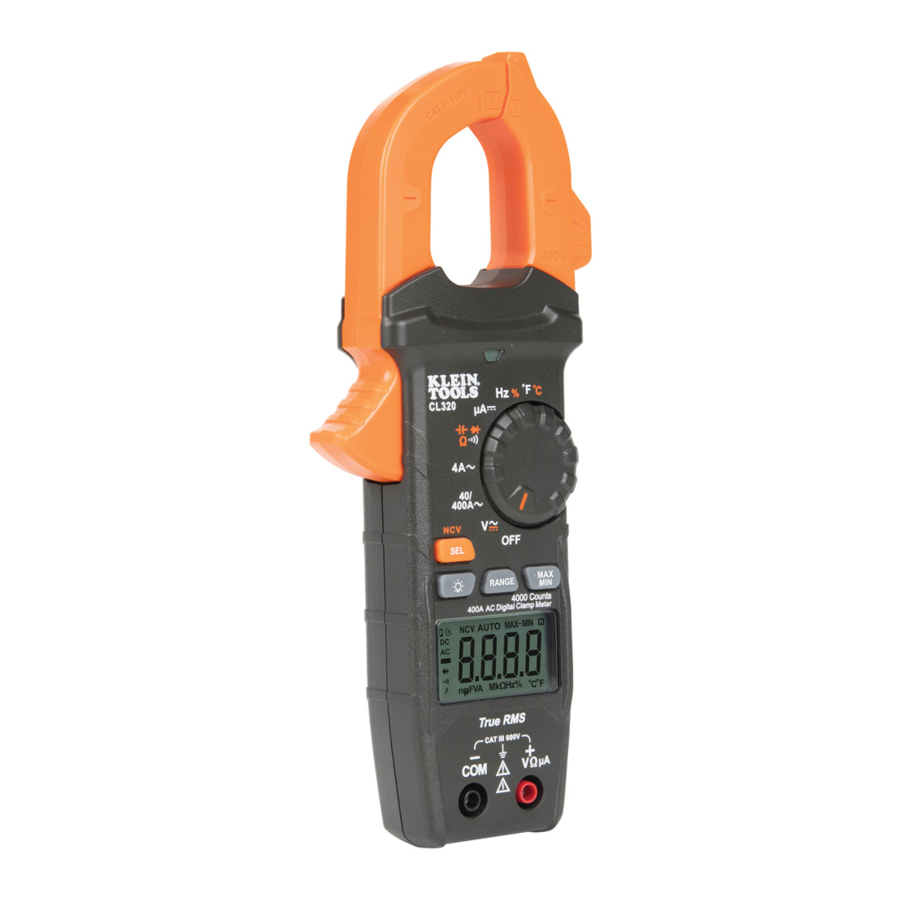

1. 4000-ciferný LCD displej
2. Prepínač výberu funkcií
3. Kliešte
4. Konektor „COM“
5. Konektor „VΩμA"
6. Tlačidlo podsvietenia
7. Tlačidlo „RANGE“
8. Tlačidlo „MAX/MIN“
9. Tlačidlo Data Hold
10. Spúšť klieští
11. Značky šípok
12. Tlačidlo „SEL/NCV“
13. Svetlo
14. Snímacia anténa NCV

FUNKČNÉ TLAČIDLÁ

ZAP./VYP.
Ak chcete merač zapnúť, otočte prepínač výberu funkcií z nastavenia OFF (VYP.) do ľubovoľného nastavenia merania. Ak chcete merač vypnúť, otočte prepínač výberu funkcií do nastavenia OFF (VYP.). Merač sa štandardne automaticky vypne po 10 minútach nečinnosti. Ak sa merač automaticky vypne, keď je v nastavení merania, stlačením ľubovoľného tlačidla ho zapnite, alebo otočte prepínač výberu funkcií do polohy OFF (VYP.) a potom zapnite napájanie. Ak chcete deaktivovať funkciu automatického vypnutia, pred zapnutím z nastavenia OFF (VYP.) stlačte a podržte tlačidlo „SELECT“ (VYBRAŤ) . Keď je automatické vypnutie deaktivované, ikona automatického vypnutia nebude na displeji viditeľná.

TLAČIDLO SEL/NCV (NA TESTOVANIE NCV)
Stlačením a podržaním tlačidla SEL/NCV vstúpite do režimu bezkontaktného testovania napätia (NCV), aby ste otestovali prítomnosť striedavého napätia. Na displeji sa zobrazí ikona NCV a nápis „EF“. Priblížte sa k testovanému vodiču vedúcou snímacou anténou . V prítomnosti striedavého napätia bude červené svetlo NCV blikať, zaznejú zvukové signály (pípanie) a na displeji sa zobrazia pomlčky. Keď sa snímacia anténa NCV priblíži k zdroju napätia, na displeji sa zobrazí viac pomlčiek a frekvencia zvukového signálu sa zvýši. Uvoľnením tlačidla SEL/NCV ukončíte režim testovania NCV.

POZNÁMKA: Zistia sa iba napätia 40 V AC alebo vyššie.

PODSVIETENIE
Stlačením symbolu tlačidla podsvietenia zapnete alebo vypnete podsvietenie. Podsvietenie sa automaticky nevypne.

ROZSAH
Merač sa štandardne prepne do režimu automatického rozsahu AUTO. Tento režim automaticky určuje najvhodnejší rozsah merania pre testovanie, ktoré sa vykonáva. Ak chcete merač manuálne prinútiť merať v inom rozsahu, použite tlačidlo „RANGE“ (ROZSAH) .

1. Stlačením tlačidla „RANGE“ (ROZSAH) manuálne vyberte rozsah merania (AUTO je deaktivované na LCD). Opakovane stláčajte tlačidlo „RANGE“ (ROZSAH) , aby ste prechádzali dostupné rozsahy a zastavte, keď dosiahnete požadovaný rozsah.
2. Ak sa chcete vrátiť do režimu automatického rozsahu, stlačte a podržte tlačidlo „RANGE“ (ROZSAH) dlhšie ako dve sekundy (AUTO sa znova aktivuje).

MAX/MIN
Keď sa stlačí tlačidlo „MAX/MIN“ , merač sleduje maximálne a minimálne hodnoty a rozdiel medzi maximálnou a minimálnou hodnotou, keď merač pokračuje v odberoch vzoriek.

1. Pri meraní stlačte tlačidlo „MAX/MIN“ , aby ste prepínali medzi maximálnou hodnotou (MAX), minimálnou hodnotou MIN a rozdielom medzi maximálnou a minimálnou hodnotou (MAX-MIN). Ak nastane nová maximálna alebo minimálna hodnota, displej sa aktualizuje s touto novou hodnotou.
2. Stlačením tlačidla „MAX/MIN“ na viac ako dve sekundy sa vrátite do normálneho režimu merania.

PODRŽANIE ÚDAJOV
Stlačením HOLD podržíte meranie na displeji. Opätovným stlačením HOLD uvoľníte displej, aby sa vrátil k živému meraniu.

POKYNY NA POUŽÍVANIE

PRIPOJENIE TESTOVACÍCH VODIČOV

Netestujte, ak vodiče nie sú správne usadené. Výsledky by mohli spôsobiť prerušované údaje na displeji. Aby ste zabezpečili správne pripojenie, pevne zatlačte vodiče úplne do vstupného konektora.

TESTOVANIE V MERACÍCH MIESTACH KATEGÓRIE CAT Ill

Uistite sa, že ochranný kryt testovacieho vodiča je pevne pritlačený na miesto. Ak nepoužijete ochranný kryt CATIII / CATIV, zvyšuje sa riziko oblúkového výboja.

TESTOVANIE V MERACÍCH MIESTACH KATEGÓRIE CAT Il

Ochranné kryty CAT Ill / CAT IV sa môžu odstrániť pre miesta kategórie CAT Il. To umožní testovanie na zapustených vodičoch, ako sú štandardné zásuvky v stene. Dávajte pozor, aby ste nestratili ochranné kryty.

STRIEDAVÝ PRÚD (MENEJ AKO 400 A)

Striedavý prúd sa meria stlačením spúšte svorky na otvorenie svorky a jej umiestnením okolo vodiča prenášajúceho prúd. Pri meraní je potrebné dbať na to, aby bola svorka úplne zatvorená so spúšťou úplne uvoľnenou a aby vodič prechádzal kolmo cez stred svorky v jednej línii so značkami šípok .

Na meranie prúdu:

1. Otočte prepínač voliča funkcií (O) do polohy 40/400 A.

2. Umiestnite svorku okolo vodiča. Meranie prúdu sa zobrazí na displeji.

POZNÁMKA: Ak je meranie menšie ako 40 A, otočte prepínač voliča funkcií do polohy 4 A pre lepšie rozlíšenie. Ak je meranie menšie ako 4 A, merač automaticky prepne do rozsahu 4 A.

Pri meraní pomocou svorky odpojte testovacie vodiče.

STRIEDAVÉ/JEDNOSMERNÉ NAPÄTIE (MENEJ AKO 600 V)

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy pre merania striedavého alebo jednosmerného prúdu. Merač je predvolene nastavený na meranie striedavého prúdu. Na meranie jednosmerného prúdu stlačte tlačidlo "SELECT" na prepínanie medzi režimami striedavého a jednosmerného prúdu. Ikona striedavého alebo jednosmerného prúdu na LCD displeji indikuje, ktorý režim je zvolený.
   Poznámka "AC" alebo "DC" na displeji.


Pripojte testovacie vodiče k obvodu, ktorý sa má testovať, na meranie napätia. Merač automaticky prepne rozsah, aby zobrazil meranie v najvhodnejšom rozsahu.

POZNÁMKA: Ak sa na LCD displeji zobrazí *-*, testovacie vodiče sú pripojené k obvodu v opačnom poradí. Vymeňte polohu vodičov, aby ste to napravili.

POZNÁMKA: Keď ste v nastavení napätia a testovacie vodiče sú otvorené, na displeji sa môžu zobraziť hodnoty rádu mV. Je to šum a je to normálne. Keď sa testovacie vodiče spoja, aby sa obvod uzavrel, merač nameria nulové volty.

KONTINUITA

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy Kontinuita/Odpor/Kapacita/Diódový test .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na testovanie kontinuity. Uistite sa, že je na displeji viditeľná ikona testovania kontinuity . Ak nie, opakovane stláčajte tlačidlo *SELECT" , kým sa nezobrazí ikona .
2. Odpojte napájanie z obvodu.
3. Otestujte kontinuitu pripojením vodiča alebo obvodu testovacími vodičmi. Ak sa nameraný odpor meria menej ako 10Ω, zaznie zvukový signál a na displeji sa zobrazí hodnota odporu indikujúca kontinuitu. Ak je obvod otvorený, na displeji sa zobrazí "".


NEPOKÚŠAJTE sa merať kontinuitu na obvode pod napätím.

μA JEDNOSMERNÝ PRÚD (MENEJ AKO 200 μA)

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy .
2. Odpojte napájanie z obvodu a otvorte obvod v mieste merania.
3. Pripojte testovacie vodiče sériovo s obvodom.
4. Zapnite napájanie obvodu, aby ste vykonali meranie.


NEPOKÚŠAJTE sa merať viac ako 200μA.

MERANIE ODPORU

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy Kontinuita/Odpor/Kapacita/Diódový test .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na testovanie kontinuity. Raz stlačte tlačidlo *SELECT" , aby ste vstúpili do režimu testovania odporu. Na displeji sa zobrazí ikona odporu .
2. Odpojte napájanie z obvodu.
3. Zmerajte odpor pripojením testovacích vodičov k obvodu. Merač automaticky prepne rozsah, aby zobrazil meranie v najvhodnejšom rozsahu.


POZNÁMKA: Keď ste v nastavení odporu a testovacie vodiče sú otvorené (nie sú pripojené cez rezistor), alebo keď sa testuje zlyhaný rezistor, na displeji sa zobrazí O.L. Je to normálne.

NEPOKÚŠAJTE sa merať odpor na obvode pod napätím.

KAPACITA

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy Kontinuita/Odpor/Kapacita/Diódový test .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na testovanie kontinuity. Dvakrát stlačte tlačidlo *SELECT" , aby ste vstúpili do režimu testovania kapacity. Na displeji sa zobrazí ikona kapacity . Merač by mal ukazovať s otvorenými testovacími vodičmi.
2. Odpojte napájanie z obvodu.
3. Zmerajte kapacitu pripojením testovacích vodičov cez kondenzátor. Merač automaticky prepne rozsah, aby zobrazil meranie v najvhodnejšom rozsahu.


DIÓDOVÝ TEST

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA , a ČIERNY testovací vodič do konektora COM a otočte prepínač voliča funkcií do polohy Kontinuita/Odpor/Kapacita/Diódový test .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na testovanie kontinuity. Tri krát stlačte tlačidlo *SELECT" , aby ste vstúpili do režimu testovania diódy. Na displeji sa zobrazí ikona diódy .
2. Dotknite sa testovacími vodičmi diódy. Hodnota 200 – 800 mV na displeji indikuje priame predpätie, "" indikuje reverzné predpätie. Otvorené zariadenie zobrazí "" v oboch polaritách. Skratované zariadenie zobrazí približne 0 mV.


FREKVENCIA / PRACOVNÝ CYKLUS

1. Vložte ČERVENÝ testovací vodič do konektora VΩμA , a ČIERNY testovací vodič do konektora COM , a otočte prepínač voliča funkcií do polohy Frekvencia/Pracovný cyklus .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na testovanie frekvencie. Ak chcete vstúpiť do režimu testovania pracovného cyklu, raz stlačte tlačidlo 'SELECT" . Uistite sa, že sa na displeji zobrazuje príslušná ikona (buď alebo %).
2. Zmerajte pripojením testovacích vodičov cez obvod.


TEPLOTA

1. Vložte termočlánok typu K do konektorov VΩμA a COM (dodržujte značky polarity na termočlánku a merači) a otočte prepínač voliča funkcií do polohy Teplota °F*C .
   POZNÁMKA: Merač je v tomto režime predvolene nastavený na stupnicu Fahrenheita. Ak chcete vstúpiť do stupnice Celzia, raz stlačte tlačidlo 'SELECT" . Uistite sa, že sa na displeji zobrazuje príslušná ikona (buď °F alebo °C).
2. Ak chcete zmerať teplotu, dotknite sa hrotom termočlánku objektu, ktorý sa má merať. Keď sú hrot termočlánku a objekt v tepelnej rovnováhe, meranie na displeji sa stabilizuje.


Pred prepnutím merača na iné funkcie merania vyberte termočlánok.

Termočlánok, ktorý je súčasťou pôvodného nákupu, je vhodný len pre teploty pod 446°F / 230°C. Na meranie vyšších teplôt by sa mal použiť termočlánok typu K s príslušným rozsahom merania.

ÚDRŽBA

VÝMENA BATÉRIE

Keď sa na LCD displeji zobrazí indikátor , batérie je potrebné vymeniť.

1. Uvoľnite upevňovaciu skrutku a odstráňte kryt batérie.
2. Vymeňte 3 batérie AAA (všimnite si správnu polaritu).
3. Nasaďte kryt batérie a bezpečne utiahnite skrutku.


Aby ste predišli riziku úrazu elektrickým prúdom, pred odstránením dvierok batérie odpojte vodiče od akéhokoľvek zdroja napätia.

Aby ste predišli riziku úrazu elektrickým prúdom, nepoužívajte merač, keď sú dvierka batérie odstránené.

ČISTENIE

Uistite sa, že je merač vypnutý, a utrite ho čistou, suchou handričkou, ktorá nepúšťa vlákna. Nepoužívajte abrazívne čistiace prostriedky ani rozpúšťadlá.

SKLADOVANIE

Ak merač dlhší čas nepoužívate, vyberte batérie. Nevystavujte vysokým teplotám alebo vlhkosti. Po období skladovania v extrémnych podmienkach presahujúcich limity uvedené v časti Všeobecné špecifikácie nechajte merač pred použitím vrátiť do bežných prevádzkových podmienok.

ZÁRUKA

www.kleintools.com/warranty
