Vodnik za hiter začetek za Pioneer DEH-S210UI

Priključki

• Pri nameščanju te enote v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici lahko neuspešna povezava rdečega kabla s priključkom, ki zazna delovanje kontaktnega ključa, povzroči praznjenje akumulatorja.


• Uporaba te enote v pogojih, ki niso naslednji, lahko povzroči požar ali okvaro.
  • Vozila z 12-voltno baterijo in negativno ozemljitvijo.
  • Ko se izhod zvočnika uporablja s 4 kanali, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
  • Ko se izhod zadnjega zvočnika uporablja z 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
    * Za način povezave glejte priključke.
• Da preprečite kratek stik, pregrevanje ali okvaro, natančno upoštevajte spodnja navodila.
  • Pred namestitvijo odklopite negativni pol akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Ovijte lepilni trak okoli žic, ki pridejo v stik s kovinskimi deli, da zaščitite žice.
  • Vse kable namestite stran od gibljivih delov, kot so ročica menjalnika in sedežne letve.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga napeljete skozi luknjo v motornem prostoru.
  • Vse odklopljene kabelske priključke prekrijte z izolirnim trakom.
  • Ne skrajšujte kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Trenutna zmogljivost kabla je omejena.
  • Uporabite varovalko predpisane vrednosti.
  • Nikoli ne priključujte negativnega kabla zvočnika neposredno na ozemljitev.
  • Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Priključite ta kabel na daljinski upravljalnik sistema zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno vozila (maks. 300 mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na napajalni priključek ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči praznjenje akumulatorja ali okvaro.
• Črni kabel je ozemljitev. Ozemljitvene kable za to enoto in drugo opremo (zlasti izdelke z visokim tokom, kot so ojačevalniki moči) je treba napeljati ločeno. Če niso, lahko nenamerna odklopitev povzroči požar ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.
• Funkcije in zvočne nastavitve, razen nastavitve RCA pre-out, so shranjene v pomnilniku, če je enota odklopljena od napajanja.

Ta enota

1. Vhod napajalnega kabla
2. Zadnji izhod ali izhod nizkotonca
3. Sprednji izhod
4. Vhod za anteno
5. Varovalka (10 A)
6. Žični daljinski vhod
   Priključite lahko žični adapter za daljinsko upravljanje (naprodaj posebej).

Napajalni kabel

1. Na vhod napajalnega kabla
2. Glede na vrsto vozila se lahko funkcija in razlikuje. V tem primeru obvezno priključite na in na .
3. Rumena
   Rezervno (ali dodatno)
4. Rumena
   Priključite na stalni 12 V napajalni priključek.
5. Rdeča
   Dodatno (ali rezervno)
6. Rdeča
   Priključite na priključek, ki ga nadzira kontaktno stikalo (12 V DC).
7. Priključite žice iste barve med seboj.
8. Črna (ozemljitev ohišja)
9. Modra/bela
   Položaj pina priključka ISO se razlikuje glede na vrsto vozila. Priključite in , ko je Pin 5 vrsta krmiljenja antene. Pri drugi vrsti vozila nikoli ne priključujte in .
10. Modra/bela
    Priključite na priključek za nadzor sistema ojačevalnika moči (maks. 300 mA 12 V DC).
11. Modra/bela
    Priključite na krmilni priključek releja za samodejno anteno (maks. 300 mA 12 V DC).
12. Rumena/črna
    Če uporabljate opremo s funkcijo Mute (izklop zvoka), priključite to žico na žico Audio Mute (izklop zvoka) na tej opremi. Če ne, pustite žico Audio Mute (izklop zvoka) brez povezav.
13. Žice zvočnikov
    Bela: Spredaj levo
    Bela/črna: Spredaj levo
    Siva: Spredaj desno
    Siva/črna: Spredaj desno
    Zelena: Zadaj levo ali nizkotonec
    Zelena/črna: Zadaj levo ali nizkotonec
    Vijolična: Zadaj desno ali nizkotonec
    Vijolična/črna: Zadaj desno ali nizkotonec
14. Oranžna/bela
    Priključite na signal osvetlitve avtomobila.
15. Priključek ISO
    V nekaterih vozilih je lahko priključek ISO razdeljen na dva. V tem primeru se prepričajte, da ste priključili oba priključka.

OPOMBE

• Spremenite začetni meni te enote. Glejte [SP-P/O MODE]. Izhod nizkotonca te enote je mono.
• Ko uporabljate nizkotonec z 2 Ω, se prepričajte, da ste nizkotonec priključili na vijolično in vijolično/črno žico te enote. Ne priključujte ničesar na zeleno in zeleno/črno žico.

Ojačevalnik moči

(naprodaj posebej)

Izvedite te povezave, ko uporabljate izbirni ojačevalnik.

1. Daljinski upravljalnik sistema
   Priključite na modro/bel kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite z RCA kabli (naprodaj posebej)
4. Na sprednji izhod
5. Sprednji zvočnik
6. Na zadnji izhod ali izhod nizkotonca
7. Zadnji zvočnik ali nizkotonec

Namestitev

• Pred končno namestitvijo preverite vse povezave in sisteme.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.
• Posvetujte se s svojim prodajalcem, če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje vozila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• Namestite to enoto stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalno delovanje je doseženo, ko je enota nameščena pod kotom manj kot 60°.


• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne blokirajo zračnikov.


Namestitev DIN nosilca

1. Vstavite priložen montažni tulec v armaturno ploščo.
2. Pritrdite montažni tulec tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

1. Armaturna plošča
2. Montažni tulec

• Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge nepravilnosti.

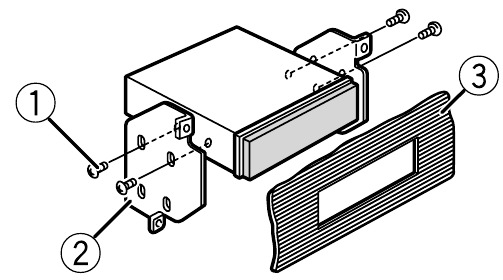

Ko ne uporabljate priloženega montažnega tulca

1. Določite ustrezen položaj, kjer se luknje na nosilcu in strani enote ujemajo.


2. Privijte dva vijaka na vsaki strani.

   1. Vijačni vijak (5 mm × 9 mm, ni priložen izdelku)
   2. Montažni nosilec
   3. Armaturna plošča ali konzola

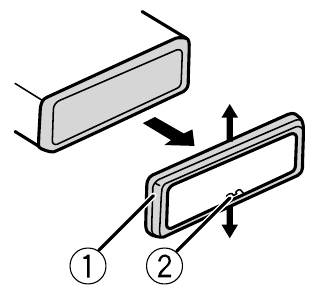

Odstranjevanje enote (nameščene s priloženim montažnim tulcem)

1. Odstranite okrasni obroč.

   1. Okrasni obroč
   2. Zarezan jeziček
      • Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
      • Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zarezo navzdol.
2. Vstavite priložene ključe za odstranjevanje v obe strani enote, dokler se ne zaskoči.
3. Potegnite enoto iz armaturne plošče.


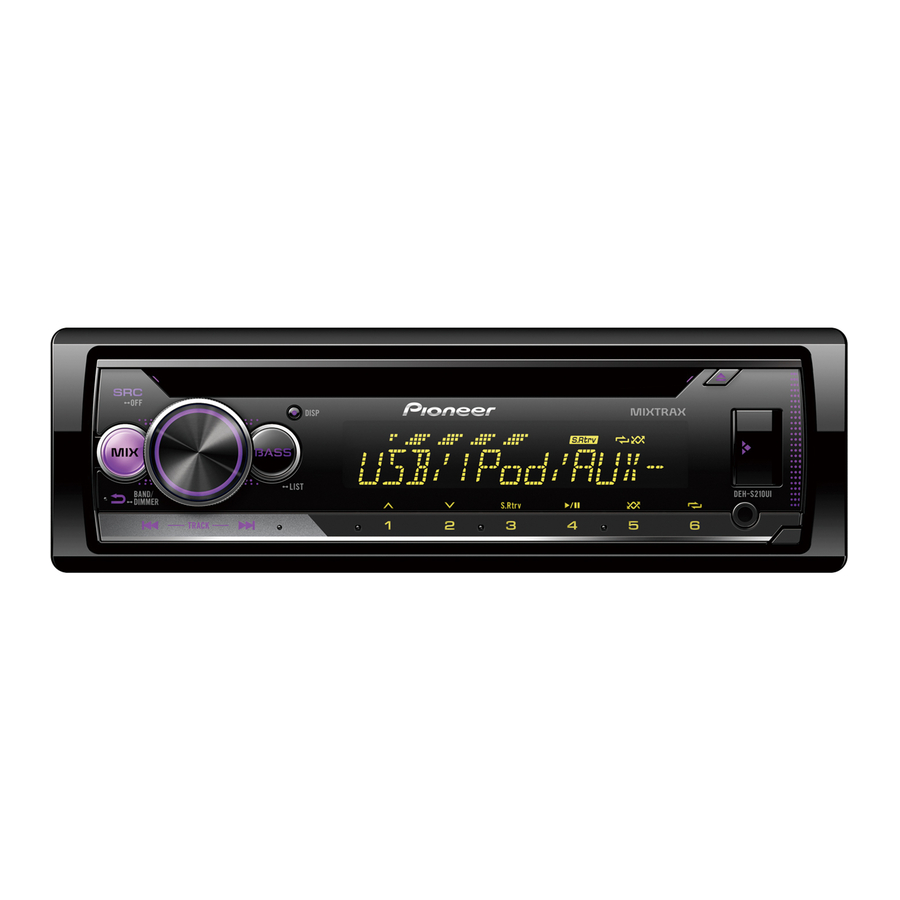

Osnovno upravljanje

DEH-S210UI

O glavnem meniju
V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.

• FUNCTION settings (nastavitve FUNKCIJE)
• AUDIO settings (nastavitve ZVOKA)
• SYSTEM settings (nastavitve SISTEMA)
• ILLUMINATION settings (nastavitve OSVETLITVE)
• MIXTRAX settings (nastavitve MIXTRAX)

3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Operacija
Vklopite napajanje	Pritisnite SRC/OFF za vklop napajanja. Pritisnite in držite SRC/OFF za izklop napajanja.
Prilagodite glasnost	Obrnite gumb M.C..
Izberite vir	Večkrat pritisnite SRC/OFF.
Spremenite informacije na zaslonu	Večkrat pritisnite DISP.
Vrnite se na prejšnji zaslon/seznam	Pritisnite BAND/ .
Vrnite se na običajni zaslon iz menija	Pritisnite in držite BAND/ .
Spremenite svetlost zaslona	Pritisnite in držite BAND/ .
Povečajte raven nizkih tonov	Pritisnite BASS. Raven nizkih tonov lahko izberete v [BASS BOOST] (ojačanje nizkih tonov).

Operacija nastavitve

Ko po namestitvi vklopite kontaktno ključavnico, se na zaslonu prikaže [SET UP:YES] (nastavitev:da).

1. Pritisnite gumb M.C..
2. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.
   Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

3. [QUIT:YES] (izhod:da) se prikaže, ko so vse nastavitve opravljene.
   Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (izhod:ne), nato pritisnite za potrditev.
4. Pritisnite gumb M.C. za potrditev nastavitev.

Upravljanje sprejemnika

Sprejemanje prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO] (radio).
2. Pritisnite BAND/, da izberete frekvenčno območje.
   [FM1][FM2][FM3][MW]/[LW]
3. Pritisnite številčni gumb (1/ do 6/ ).

Pomnilnik najboljših postaj (BSM)

1. Po izbiri frekvenčnega območja pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (funkcija), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/ ), dokler ne preneha utripati.

Upravljanje CD/USB/iPod®/AUX

CD

1. Vstavite disk v režo za nalaganje diskov z etiketo navzgor.
   Če želite izmetati disk, najprej ustavite predvajanje in nato pritisnite .

USB/iPod

1. Odprite pokrov vrat USB.
2. Priključite napravo USB/iPod z ustreznim kablom.

MTP povezava
Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino poznejših različic, lahko povežete z enoto prek MTP, z uporabo kabla, priloženega napravi Android. Vendar pa glede na povezano napravo, različico operacijskega sistema ali število datotek v napravi morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP.
OPOMBA
Če uporabljate povezavo MTP, mora biti [ANDROID WIRED] (žični ANDROID) v nastavitvah SISTEMA nastavljen na [MEMORY] (pomnilnik).

AUX

1. Vstavite stereo mini vtič v vhodni priključek AUX.
2. Pritisnite SRC/OFF, da izberete [AUX] kot vir.

Vzpostavitev povezave z aplikacijo Pioneer ARC APP

Pioneerjeva napredna aplikacija spremeni vaš združljiv pametni telefon v zmogljiv zaslon na dotik za daljinsko upravljanje.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

Pri vzpostavljanju povezave z napravo Android

1. Vstopite v meni SYSTEM (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [ANDROID WIRED] (ŽIČNO ANDROID), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJE), nato pritisnite za potrditev.
4. Obrnite gumb M.C., da izberete [P.APP AUTO ON] (SAMODEJNI VKLOP P.APP), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOP), nato pritisnite za potrditev.
6. Povežite to enoto z napravo prek USB-ja.
   Aplikacija Pioneer ARC APP se na napravi Android zažene samodejno.

Pri vzpostavljanju povezave z napravo iPhone

1. Povežite to enoto z napravo iPhone prek USB-ja.
2. Pritisnite SRC/OFF (VIR/IZKLOP), da izberete kateri koli vir
3. Pritisnite in držite gumb M.C.. Aplikacija Pioneer ARC APP se zažene na napravi iPhone.
   OPOMBA
   Če povezava ne uspe, zaženite aplikacijo Pioneer ARC APP na napravi iPhone.

Poslušanje Spotify®

(Združljivo samo s Spotify, nameščenim na napravi iPhone)
Pred uporabo posodobite vdelano programsko opremo aplikacije Spotify na najnovejšo različico.
Preden začnete, povežite to enoto z mobilno napravo prek USB-ja (samo iPhone).

1. Pritisnite SRC/OFF (VIR/IZKLOP), da izberete [SPOTIFY].
2. Zaženite aplikacijo Spotify na mobilni napravi in začnite predvajanje.
