Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Vodnik za hiter začetek

Povezave

(Mrežni način je na voljo samo za FH-S720BS/S722BS/MVH-S620BS/S622BS.)

V nadaljevanju "NW" predstavlja mrežni način, "STD" pa standardni način.
Glede na vzpostavljene povezave spremenite način delovanja zvočnikov na standardni način (STD) ali mrežni način (NW).

• Ko se izhod zvočnikov uporablja za 4 kanale, uporabite zvočnike z nazivno močjo nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
• Ko se izhod zadnjega zvočnika uporablja za 2 Ω nizkotonec, uporabite zvočnike z nazivno močjo nad 70 W.
  * Za način povezave glejte povezave.
• Črni kabel je ozemljitev. Pri nameščanju te enote ali ojačevalnika moči (naprodaj posebej) najprej priključite ozemljitveno žico.
  Prepričajte se, da je ozemljitvena žica pravilno priključena na kovinske dele karoserije avtomobila.
  Ozemljitvena žica ojačevalnika moči in ozemljitvena žica te enote ali katere koli druge naprave morata biti priključeni na avto ločeno z različnimi vijaki. Če se vijak za ozemljitveno žico zrahlja ali izpade, lahko pride do požara, nastanka dima ali okvare.

  Dve napravi, priključeni na avto ločeno (ozemljitvene žice)
  *1 Ni priloženo tej enoti

• Če to enoto nameščate v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici, lahko neuspešna priključitev rdečega kabla na priključek, ki zazna delovanje kontaktnega ključa, povzroči praznjenje akumulatorja.

• Uporabljajte to enoto samo z 12-voltno baterijo in negativno ozemljitvijo. V nasprotnem primeru lahko pride do požara ali okvare.
• Da preprečite kratek stik, pregrevanje ali okvaro, natančno upoštevajte spodnja navodila.
  • Pred namestitvijo odklopite negativni pol akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Ovijte lepilni trak okoli žic, ki pridejo v stik s kovinskimi deli, da jih zaščitite.
  • Vse kable namestite stran od gibljivih delov, kot sta prestavna ročica in sedežne letve.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga napeljete skozi luknjo v motornem prostoru.
  • Vse odklopljene kabelske priključke prekrijte z izolirnim trakom.
  • Ne skrajšujte nobenih kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi si delili napajanje z drugimi napravami. Trenutna zmogljivost kabla je omejena.
  • Uporabite varovalko z predpisano nazivno vrednostjo.
  • Nikoli ne napeljite negativnega kabla zvočnika neposredno na ozemljitev.
  • Nikoli ne povezujte negativnih kablov več zvočnikov skupaj.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na sistemski daljinski upravljalnik zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno vozila (največ 300mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na napajalni priključek ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči praznjenje akumulatorja ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.

Ta enota

1. Mikrofon 3 m (9 ft. 10-1/8 in.)
2. Vhod za sprejemnik za vozila SiriusXM Connect
3. Vhod za napajalni kabel
4. Vhod za mikrofon
5. Zadnji izhod (STD) ali srednji izhod (NW)
6. Sprednji izhod (STD) ali visokotonski izhod (NW)
7. Vhod za anteno Varovalka (10 A)
8. Žični daljinski vhod
   Priključek za žično daljinsko upravljanje je mogoče priključiti (naprodaj posebej).
9. Izhod za nizkotonec
10. Sprejemnik za vozila SiriusXM Connect (naprodaj posebej)
11. Zadnji izhod ali izhod za nizkotonec
12. Sprednji izhod

Napajalni kabel

Izvedite te povezave, če ne priključujete zadnjega zvočnika ali srednjetonskega zvočnika na nizkotonec.

Izvedite te povezave, če uporabljate nizkotonec brez dodatnega ojačevalnika.

V primeru zgoraj bosta dva 4 Ω nizkotonca, povezana vzporedno, predstavljala 2 Ω obremenitev.

1. Na vhod napajalnega kabla
2. Sprednji levi zvočnik (STD) ali visokotonski levi zvočnik (NW)
3. Sprednji desni zvočnik (STD) ali visokotonski desni zvočnik (NW)
4. Zadnji levi zvočnik (STD) ali srednjetonski levi zvočnik (NW)
5. Zadnji desni zvočnik (STD) ali srednjetonski desni zvočnik (NW)
6. Bela
7. Bela/črna
8. Siva
9. Siva/črna
10. Zelena
11. Zelena/črna
12. Vijolična
13. Vijolična/črna
14. Črna (ozemljitev šasije)
    Priključite na čisto kovinsko mesto brez barve.
15. Rumena
    Priključite na stalni 12 V napajalni priključek.
16. Rdeča
    Priključite na priključek, ki ga nadzira kontaktna ključavnica (12 V DC).
17. Modra/bela
    Priključite na priključek za nadzor sistema ojačevalnika moči ali na krmilni priključek releja za samodejno anteno (največ 300 mA 12 V DC).
18. Nizkotonec (4 Ω)
19. Če uporabljate 2 Ω nizkotonec, ga priključite na vijolične in vijolično/črne žice te enote. Ne priključujte ničesar na zelene in zeleno/črne žice.
20. Se ne uporablja.
21. Nizkotonec (4 Ω) × 2
22. Oranžna/bela (samo za FH-S720BS/S722BS/MVH-S620BS/S622BS)
    Priključite na signal osvetlitve avtomobila.

Ojačevalnik moči (naprodaj posebej)

Izvedite te povezave, če uporabljate dodatni ojačevalnik.

1. Sistemski daljinski upravljalnik
   Priključite na modro/bel kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite z RCA kabli (naprodaj posebej)
4. Na zadnji izhod (STD) ali srednji izhod (NW)
5. Zadnji zvočnik (STD) ali srednjetonski zvočnik (NW)
6. Na sprednji izhod (STD) ali visokotonski izhod (NW)
7. Sprednji zvočnik (STD) ali visokotonski zvočnik (NW)
8. Na izhod za nizkotonec
9. Nizkotonec
10. Na sprednji izhod
11. Sprednji zvočnik
12. Na zadnji izhod ali izhod za nizkotonec
13. Zadnji zvočnik ali nizkotonec

Namestitev

• Pred končno namestitvijo preverite vse povezave in sisteme.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči okvare.
• Če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu, se posvetujte s svojim prodajalcem.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje vozila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• To enoto namestite stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalno delovanje je doseženo, ko je enota nameščena pod kotom manj kot 60°.

• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne blokirajo zračnikov.


1. Določite ustrezen položaj, kjer se luknje na nosilcu in strani enote ujemajo.

2. Privijte vijake na vsaki strani.


1. Vijak
2. Montažni nosilec
3. Armaturna plošča ali konzola

• Uporabite vijake z okroglo glavo (5 mm × 9 mm) ali vijake s plosko glavo (5 mm × 9 mm), odvisno od lukenj za vijake na nosilcu.

Namestitev mikrofona

Mikrofon mora biti nameščen neposredno pred voznikom na primerni razdalji, da jasno zajame njegov glas.

Izjemno nevarno je, če se kabel mikrofona ovije okoli volanskega droga ali prestavne ročice. Prepričajte se, da ste mikrofon namestili tako, da ne bo oviral vožnje. Priporočljivo je, da za ureditev kabla uporabite sponke (naprodaj posebej).

OPOMBA
Odvisno od modela vozila je lahko dolžina kabla mikrofona prekratka, če mikrofon namestite na senčnik. V takih primerih namestite mikrofon na volanski drog.

Namestitev na senčnik

1. Vstavite kabel mikrofona v utor.

   1. Kabel mikrofona
   2. Utor
2. Namestite sponko mikrofona na senčnik.
   Spuščanje senčnika zmanjša stopnjo prepoznavanja glasu.

   1. Sponka mikrofona

Namestitev na volanski drog

1. Potisnite podstavek mikrofona, da ga ločite od sponke mikrofona.

   1. Mikrofon
   2. Sponka mikrofona
   3. Podstavek mikrofona
2. Namestite mikrofon na zadnjo stran volanskega droga.

   1. Dvostranski lepilni trak

Osnovno upravljanje

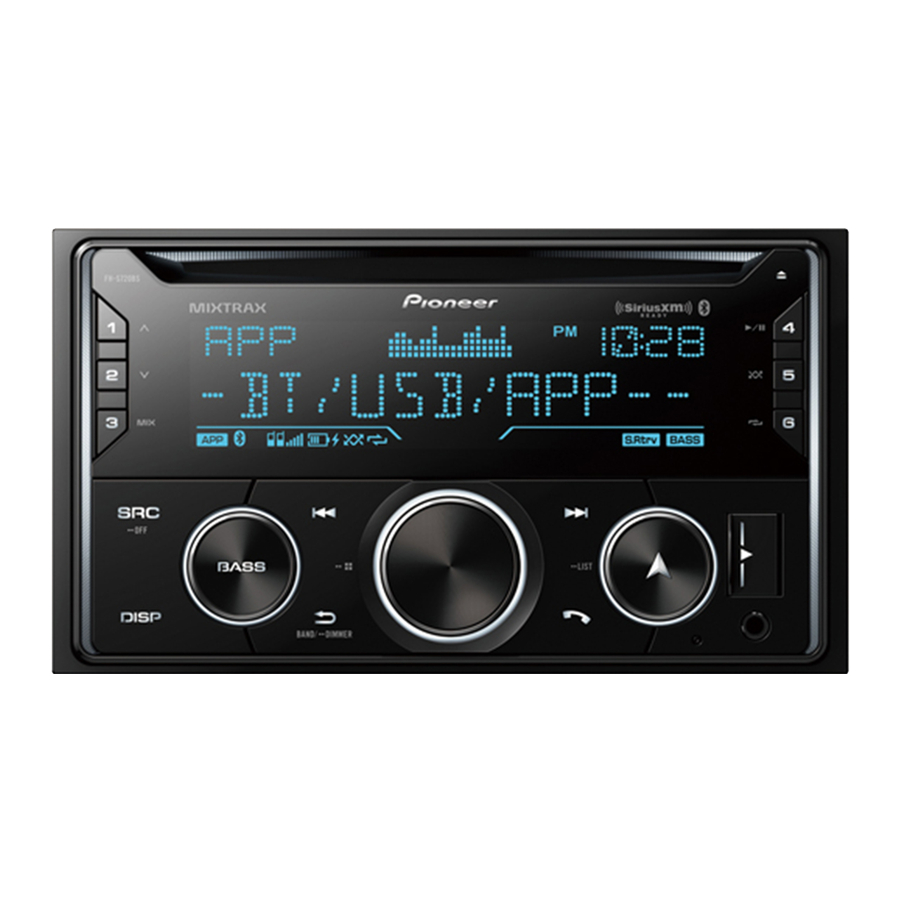

Spodnja slika FH-S720BS/S722BS je primer.

*¹ Samo za FH-S720BS/S722BS/S520BT/S52BT
*² Velikost okna se razlikuje glede na model.

O glavnem meniju

V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.

• Nastavitve FUNCTION (FUNKCIJA)
• Nastavitve AUDIO (ZVOK)
• Nastavitve SYSTEM (SISTEM)
• Nastavitve ILLUMINATION (OSVETLJAVA)
• Nastavitve MIXTRAX

3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Operacija
Vklopite napajanje	Pritisnite SRC/OFF, da vklopite napajanje. Pritisnite in držite SRC/OFF, da izklopite napajanje.
Prilagodite glasnost	Obrnite gumb M.C..
Izberite vir	Večkrat pritisnite SRC/OFF.
Spremenite informacije na zaslonu	Večkrat pritisnite DISP.
Vrnite se na prejšnji zaslon/seznam	Pritisnite BAND/ .
Vrnite se na običajni zaslon iz menija	Pritisnite in držite BAND/ .
Spremenite svetlost zaslona	Pritisnite in držite BAND/ .
Povečajte raven nizkih tonov	Pritisnite BASS. Raven nizkih tonov lahko izberete ([HI] ali [LOW]) v [D.BASS].

Nastavitev delovanja

Ko po namestitvi obrnete kontaktno ključavnico v položaj ON (vklop), se na zaslonu prikaže meni za nastavitev.

(Samo za FH-S720BS/S722BS/MVH-S620BS/S622BS)
Ne uporabljajte enote v standardnem načinu, ko je na enoto priključen sistem zvočnikov za omrežni način. Ne uporabljajte enote v omrežnem načinu, ko je priključen sistem zvočnikov za standardni način. To lahko povzroči poškodbe zvočnikov.

1. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.
   Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

Element menija	Opis
LANGUAGE (JEZIK) [ENG](angleščina), [ESP](španščina), [FRA] (kanadska francoščina)	Izberite jezik za prikaz besedilnih informacij iz stisnjene zvočne datoteke.
CLOCK SET (NASTAVITEV URE)	Nastavite uro. Obrnite gumb M.C., da nastavite uro, nato pritisnite za potrditev. Kazalnik se samodejno premakne na nastavitev minut. Obrnite gumb M.C., da nastavite minute, nato pritisnite za potrditev.
SPEAKER MODE (NAČIN ZVOČNIKA) (Samo za FH-S720BS/ S722BS/ MVH-S620BS/ S622BS) [STANDARD], [NETWORK] (OMREŽJE)	Preklapljajte med dvema načinoma delovanja: dvosmerni omrežni način (NETWORK) in standardni način (STANDARD) glede na povezave, ki ste jih vzpostavili. Ko izberete ustrezen način, obrnite gumb M.C., da izberete [YES] (DA), nato pritisnite za potrditev. Menija za nastavitev ne morete dokončati, ne da bi nastavili [SPEAKER MODE] (NAČIN ZVOČNIKA).

2. Prikaže se [QUIT :YES] (IZHOD: DA).
   Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT :NO] (IZHOD: NE), nato pritisnite za potrditev.
3. Pritisnite gumb M.C., da potrdite nastavitve.

Upravljanje sprejemnika

Sprejemanje prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO].
2. Pritisnite BAND/ , da izberete frekvenčni pas.
   [FM1] [FM2] [FM3] [AM]
3. Pritisnite številčni gumb (1/ do 6/ ).

Pomnilnik najboljših postaj (BSM)

1. Ko izberete frekvenčni pas, pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (FUNKCIJA), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite enega od številčnih gumbov (1/ do 6/ ), dokler ne preneha utripati.

Upravljanje CD/USB/iPhone/AUX

(Vir iPhone ni na voljo, ko je [USB MTP] nastavljen na [ON] (VKLOPLJENO) v nastavitvah SYSTEM (SISTEM).)

CD

(Samo za FH-S720BS/S722BS/S520BT/S52BT)

1. Vstavite disk v režo za nalaganje diskov z etiketo navzgor.

Če želite izmetati disk, najprej ustavite predvajanje in nato pritisnite .

USB/iPhone

1. Odprite pokrov vrat USB.
2. Priključite napravo USB/iPhone z ustreznim kablom.

Povezava MTP
Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, lahko na enoto povežete prek MTP s kablom, ki je priložen napravi. Vendar pa glede na priključeno napravo, različico operacijskega sistema ali število datotek v napravi morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP.
OPOMBA
Če uporabljate povezavo MTP, mora biti [USB MTP] v nastavitvah SYSTEM (SISTEM) nastavljen na [ON] (VKLOPLJENO).

AUX

1. Vstavite stereo mini vtič v vhodni priključek AUX.
2. Pritisnite SRC/OFF, da izberete [AUX IN] kot vir.

Bluetooth povezava

Hkrati je mogoče povezati do dva telefona Bluetooth.

1. Vklopite funkcijo Bluetooth naprave.
2. Izberite ime enote, prikazano na zaslonu naprave.
3. Prepričajte se, da se na tej enoti in napravi prikaže ista 6-mestna številka.
4. Izberite [YES] (DA).

Bluetooth telefon

Osnovne operacije

Namen	Operacija
Sprejem dohodnega klica	Ko prejmete klic, pritisnite kateri koli gumb.
Končanje klica	Pritisnite .
Zavrnitev dohodnega klica	Pritisnite in držite , ko prejmete klic.

Aktiviranje načina prepoznavanja glasu

1. Pritisnite in držite in nato govorite v mikrofon, da vnesete glasovne ukaze.

Če želite zapustiti način prepoznavanja glasu, pritisnite BAND/ .

Vzpostavitev povezave s Pioneer Smart Sync

Pioneer Smart Sync je aplikacija, ki inteligentno združuje vaše zemljevide, sporočila in glasbo v vozilu.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

1. Vstopite v meni SYSTEM (SISTEM) (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [APP CONTROL] (UPRAVLJANJE APLIKACIJ), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete eno od spodnjih možnosti.

• Izberite [WIRED] (ŽIČNO) za povezavo USB.
• Izberite [BLUETOOTH] za povezavo Bluetooth.

4. Obrnite gumb M.C., da izberete [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJ), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOPLJENO), nato pritisnite za potrditev.
6. Povežite to enoto z mobilno napravo prek USB ali Bluetooth.
   Pioneer Smart Sync na napravi iPhone/Android se zažene samodejno.

OPOMBA
Ne glede na to, ali je nastavitev [AUTO APP CONN] (SAMODEJNA POVEZAVA APLIKACIJ) nastavljena na [ON] (VKLOPLJENO) ali [OFF] (IZKLOPLJENO), lahko za zagon Pioneer Smart Sync izvedete tudi naslednje.

• Za naprave, ki niso naprave Android, povezane prek USB, pritisnite SRC/OFF, da izberete kateri koli vir, in pritisnite ter držite gumb M.C..
• Za iPhone zaženite Pioneer Smart Sync na mobilni napravi.

Priprava na storitev satelitskega radia SiriusXM

(Samo za FH-S720BS/S722BS/MVH-S620BS/S622BS)

1. Pritisnite SRC/OFF, da izberete [SIRIUSXM].
2. Pritisnite / za izbiro kanala 0.
   ID radia se prikaže na zaslonu.
   Poleg tega se ID radia nahaja na dnu sprejemnika SiriusXM Connect Vehicle Tuner.
   OPOMBA
   ID radia ne vključuje črk I, O, S ali F.
3. Aktivirajte storitev SiriusXM prek spleta ali po telefonu.

Za ameriške naročnine:

• Obiščite www.siriusxm.com/activatenow
• Pokličite SiriusXM Listener Care na 1-866-635-2349

Za kanadske naročnine:

• Obiščite www.siriusxm.ca/activatexm
• Pokličite 1-877-438-9677

4. [SUBSCRIPTION UPDATED] (posodobljena naročnina) se prikaže na zaslonu, ko je vaš SiriusXM Connect Vehicle Tuner uspešno naročen.
   Pritisnite katero koli tipko, da počistite sporočilo o aktivaciji.

Reference

• Activate Now | SiriusXM
• Get the plan that's right for you | SiriusXM Canada

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Vodnik za hiter začetek

Razpoložljivi jeziki
