Mwongozo wa Kuanza Haraka wa Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT

Miunganisho

(Modi ya mtandao inapatikana tu kwa FH-S720BS/S722BS/MVH-S620BS/S622BS.)

Katika yafuatayo, "NW" inawakilisha modi ya mtandao na "STD" inawakilisha modi ya kawaida (standard mode).
Kulingana na miunganisho uliyoweka, badilisha modi ya spika iwe modi ya kawaida (STD) au modi ya mtandao (NW).

• Wakati pato la spika linatumiwa na chaneli 4, tumia spika zilizokadiriwa zaidi ya 50 W (nguvu ya juu ya ingizo) na kati ya 4 Ω hadi 8 Ω (thamani ya impedance). Usitumie spika za 1 Ω hadi 3 Ω kwa kitengo hiki.
• Wakati pato la spika ya nyuma linatumiwa na subwoofer ya 2 Ω, tumia spika zilizokadiriwa kwa zaidi ya 70 W.
  * Tafadhali rejelea miunganisho kwa njia ya muunganisho.
• Kebo nyeusi ni ya ardhini. Wakati wa kusakinisha kitengo hiki au amp ya nguvu (inauzwa kando), hakikisha umeunganisha waya wa ardhini kwanza.
  Hakikisha kwamba waya wa ardhini umeunganishwa vizuri na sehemu za chuma za mwili wa gari.
  Waya wa ardhini wa amp ya nguvu na ule wa kitengo hiki au kifaa kingine chochote lazima ziunganishwe kwenye gari kando na skrubu tofauti. Ikiwa skrubu ya waya wa ardhini italegea au kuanguka, inaweza kusababisha moto, kutoa moshi au hitilafu.

  Vifaa viwili vilivyounganishwa kwenye gari kando (waya za ardhini)
  *1 Haitolewi kwa kitengo hiki

• Wakati wa kusakinisha kitengo hiki kwenye gari bila nafasi ya ACC (accessory) kwenye swichi ya kuwasha, kushindwa kuunganisha kebo nyekundu kwenye terminal ambayo hugundua uendeshaji wa ufunguo wa kuwasha kunaweza kusababisha betri kuisha.

• Tumia kitengo hiki na betri ya volti 12 na msingi hasi tu. Kukosa kufanya hivyo kunaweza kusababisha moto au hitilafu.
• Ili kuzuia mzunguko mfupi, joto kali au hitilafu, hakikisha unafuata maelekezo hapa chini.
  • Tenganisha terminal hasi ya betri kabla ya kusakinisha.
  • Salama wiring na clamps za kebo au mkanda wa wambiso. Funga mkanda wa wambiso kuzunguka wiring ambayo inagusana na sehemu za chuma ili kulinda wiring.
  • Weka nyaya zote mbali na sehemu zinazohamia, kama vile lever ya kuhama na reli za kiti.
  • Weka nyaya zote mbali na maeneo ya moto, kama vile karibu na sehemu ya kutolea joto.
  • Usiunganishe kebo ya njano kwenye betri kwa kuipitisha kupitia shimo hadi kwenye chumba cha injini.
  • Funika viunganishi vyovyote vya kebo vilivyokatwa na mkanda wa kuhami.
  • Usifupishe nyaya zozote.
  • Kamwe usikate insulation ya kebo ya nguvu ya kitengo hiki ili kushiriki nguvu na vifaa vingine. Uwezo wa sasa wa kebo ni mdogo.
  • Tumia fuse ya ukadiriaji uliowekwa.
  • Kamwe usiunganishe kebo hasi ya spika moja kwa moja chini.
  • Kamwe usifunge pamoja nyaya hasi za spika nyingi.
• Kitengo hiki kikiwa kimewashwa, mawimbi ya udhibiti hutumwa kupitia kebo ya bluu/nyeupe. Unganisha kebo hii kwenye udhibiti wa mbali wa mfumo wa amp ya nguvu ya nje au terminal ya udhibiti wa relay ya antena ya gari (max. 300mA 12 V DC). Ikiwa gari ina antena ya kioo, iunganishe kwenye terminal ya usambazaji wa nguvu ya nyongeza ya antena.
• Kamwe usiunganishe kebo ya bluu/nyeupe kwenye terminal ya nguvu ya amp ya nguvu ya nje. Pia, kamwe usiunganishe kwenye terminal ya nguvu ya antena ya auto. Kufanya hivyo kunaweza kusababisha betri kuisha au hitilafu.
• Alama ya picha iliyowekwa kwenye bidhaa inamaanisha mkondo wa moja kwa moja.

Kitengo hiki

1. Maikrofoni 3 m (9 ft. 10-1/8 in.)
2. Ingizo la SiriusXM Connect Vehicle Tuner
3. Ingizo la kamba ya nguvu
4. Ingizo la maikrofoni
5. Pato la nyuma (STD) au pato la masafa ya kati (NW)
6. Pato la mbele (STD) au pato la masafa ya juu (NW)
7. Ingizo la antena Fuse (10 A)
8. Ingizo la mbali lenye waya
   Adapta ya udhibiti wa mbali yenye waya ngumu inaweza kuunganishwa (inauzwa kando).
9. Pato la subwoofer
10. SiriusXM Connect Vehicle Tuner (inauzwa kando)
11. Pato la nyuma au pato la subwoofer
12. Pato la mbele

Kamba ya nguvu

Fanya miunganisho hii wakati haujaunganisha spika ya nyuma au risasi ya spika ya masafa ya kati kwenye subwoofer.

Fanya miunganisho hii wakati unatumia subwoofer bila amplifier ya hiari.

Katika kesi ya hapo juu, subwoofers mbili za 4 Ω zilizounganishwa kwa sambamba zitawakilisha mzigo wa 2 Ω.

1. Kwa ingizo la kamba ya nguvu
2. Spika ya mbele ya kushoto (STD) au spika ya masafa ya juu ya kushoto (NW)
3. Spika ya mbele ya kulia (STD) au spika ya masafa ya juu ya kulia (NW)
4. Spika ya nyuma ya kushoto (STD) au spika ya masafa ya kati ya kushoto (NW)
5. Spika ya nyuma ya kulia (STD) au spika ya masafa ya kati ya kulia (NW)
6. Nyeupe
7. Nyeupe/nyeusi
8. Kijivu
9. Kijivu/nyeusi
10. Kijani
11. Kijani/nyeusi
12. Zambarau
13. Zambarau/nyeusi
14. Nyeusi (ardhi ya chasi)
    Unganisha kwenye eneo safi la chuma lisilo na rangi.
15. Njano
    Unganisha kwenye terminal ya usambazaji wa mara kwa mara ya 12 V.
16. Nyekundu
    Unganisha kwenye terminal inayodhibitiwa na swichi ya kuwasha (12 V DC).
17. Bluu/nyeupe
    Unganisha kwenye terminal ya udhibiti wa mfumo wa amp ya nguvu au terminal ya udhibiti wa relay ya antena ya auto (max. 300 mA 12 V DC).
18. Subwoofer (4 Ω)
19. Unapotumia subwoofer ya 2 Ω, hakikisha umeunganisha subwoofer kwenye risasi za zambarau na zambarau/nyeusi za kitengo hiki. Usiunganishe chochote kwenye risasi za kijani na kijani/nyeusi.
20. Haitumiki.
21. Subwoofer (4 Ω) × 2
22. Orange/nyeupe (Ni kwa FH-S720BS/S722BS/MVH-S620BS/S622BS)
    Unganisha kwenye mawimbi ya kuangaza ya gari.

Amp ya nguvu (inauzwa kando)

Fanya miunganisho hii wakati unatumia amplifier ya hiari.

1. Udhibiti wa mbali wa mfumo
   Unganisha kwenye kebo ya bluu/nyeupe.
2. Amp ya nguvu (inauzwa kando)
3. Unganisha na nyaya za RCA (zinauzwa kando)
4. Kwa pato la nyuma (STD) au pato la masafa ya kati (NW)
5. Spika ya nyuma (STD) au spika ya masafa ya kati (NW)
6. Kwa pato la mbele (STD) au pato la masafa ya juu (NW)
7. Spika ya mbele (STD) au spika ya masafa ya juu (NW)
8. Kwa pato la subwoofer
9. Subwoofer
10. Kwa pato la mbele
11. Spika ya mbele
12. Kwa pato la nyuma au pato la subwoofer
13. Spika ya nyuma au subwoofer

Usakinishaji

• Angalia miunganisho na mifumo yote kabla ya usakinishaji wa mwisho.
• Usitumie sehemu ambazo hazijaidhinishwa kwani hii inaweza kusababisha hitilafu.
• Wasiliana na muuzaji wako ikiwa usakinishaji unahitaji kuchimba mashimo au marekebisho mengine kwenye gari.
• Usisakinishe kitengo hiki mahali ambapo:
  • inaweza kuingilia uendeshaji wa gari.
  • inaweza kusababisha jeraha kwa abiria kama matokeo ya kusimama ghafla.
• Sakinisha kitengo hiki mbali na maeneo ya moto kama vile karibu na sehemu ya kutolea joto.
• Utendaji bora hupatikana wakati kitengo kimewekwa kwa pembe ya chini ya 60°.

• Wakati wa kusakinisha, ili kuhakikisha utawanyiko sahihi wa joto wakati wa kutumia kitengo hiki, hakikisha unaacha nafasi ya kutosha nyuma ya paneli ya nyuma na kufunga nyaya zozote zilizo huru ili zisizuie matundu.


1. Amua nafasi inayofaa ambapo mashimo kwenye bracket na upande wa kitengo yanafanana.

2. Kaza screws kila upande.


1. Screw
2. Bracket ya kupachika
3. Dashibodi au koni

• Tumia screws za truss (5 mm × 9 mm) au uso wa flush (5 mm × 9 mm), kulingana na mashimo ya screw ya bracket.

Kusakinisha maikrofoni

Maikrofoni inapaswa kuwekwa moja kwa moja mbele ya dereva kwa umbali unaofaa ili kunasa sauti yao wazi.

Ni hatari sana kuruhusu risasi ya maikrofoni kujeruhiwa karibu na safu ya usukani au lever ya kuhama. Hakikisha umesakinisha maikrofoni kwa njia ambayo haitazuia kuendesha gari. Inashauriwa kutumia clamps (zinauzwa kando) kupanga risasi.

KUMBUKA
Kulingana na mfano wa gari, urefu wa kebo ya maikrofoni unaweza kuwa mfupi sana unapo paka maikrofoni kwenye kivuli cha jua. Katika hali kama hizo, sakinisha maikrofoni kwenye safu ya usukani.

Kusakinisha kwenye kivuli cha jua

1. Weka risasi ya maikrofoni kwenye groove.

   1. Risasi ya maikrofoni
   2. Groove
2. Sakinisha klipu ya maikrofoni kwenye kivuli cha jua.
   Kushusha kivuli cha jua hupunguza kiwango cha utambuzi wa sauti.

   1. Klipu ya maikrofoni

Kusakinisha kwenye safu ya usukani

1. Telezesha msingi wa maikrofoni ili kuiondoa kwenye klipu ya maikrofoni.

   1. Maikrofoni
   2. Klipu ya maikrofoni
   3. Msingi wa maikrofoni
2. Sakinisha maikrofoni upande wa nyuma wa safu ya usukani.

   1. Mkanda wa pande mbili

Operesheni ya Msingi

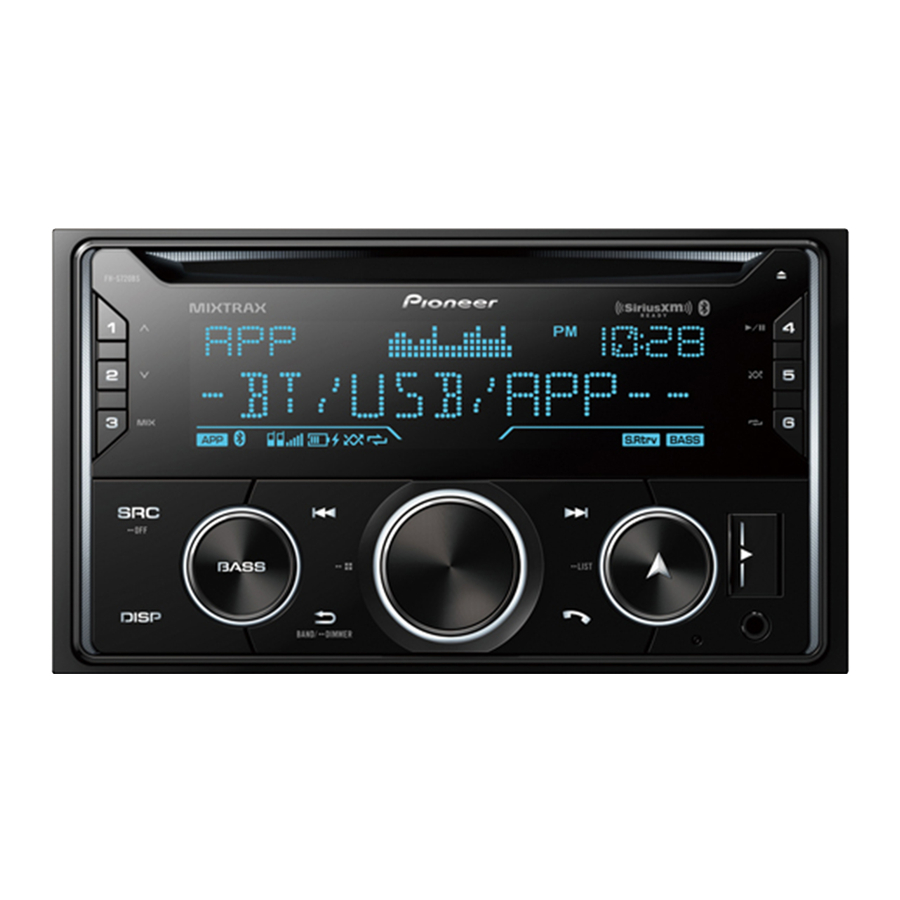

Mchoro wa FH-S720BS/S722BS hapa chini ni mfano.

*¹ Ni kwa ajili ya FH-S720BS/S722BS/S520BT/S52BT pekee
*² Ukubwa wa dirisha hutofautiana kulingana na modeli.

Kuhusu menyu kuu

Unaweza kurekebisha mipangilio mbalimbali katika menyu kuu.

1. Bonyeza kitufe cha M.C. ili kuonyesha menyu kuu.
2. Zungusha kitufe cha M.C. ili kuchagua mojawapo ya kategoria hapa chini, kisha ubonyeze ili kuthibitisha.

• Mipangilio ya FUNCTION (KAZI)
• Mipangilio ya AUDIO (SAUTI)
• Mipangilio ya SYSTEM (MFUMO)
• Mipangilio ya ILLUMINATION (MWANGA)
• Mipangilio ya MIXTRAX

3. Zungusha kitufe cha M.C. ili kuchagua chaguo, kisha ubonyeze ili kuthibitisha.

Operesheni zinazotumiwa mara kwa mara

Madhumuni	Operesheni
Washa umeme	Bonyeza SRC/OFF ili kuwasha umeme. Bonyeza na ushikilie SRC/OFF ili kuzima umeme.
Rekebisha sauti	Zungusha kitufe cha M.C..
Chagua chanzo	Bonyeza SRC/OFF mara kwa mara.
Badilisha taarifa ya onyesho	Bonyeza DISP mara kwa mara.
Rudi kwenye onyesho/orodha iliyotangulia	Bonyeza BAND/ .
Rudi kwenye onyesho la kawaida kutoka kwenye menyu	Bonyeza na ushikilie BAND/ .
Badilisha mwangaza wa onyesho	Bonyeza na ushikilie BAND/ .
Imarisha kiwango cha besi	Bonyeza BASS. Unaweza kuchagua kiwango cha besi ([HI] au [LOW]) katika [D.BASS].

Operesheni ya Kuweka

Unapogeuka swichi ya kuwasha hadi ON (IMEWASHWA) baada ya kusakinisha, menyu ya kuweka inaonekana kwenye onyesho.

(Ni kwa ajili ya FH-S720BS/S722BS/MVH-S620BS/S622BS pekee)
Usitumie kifaa katika hali ya kawaida wakati mfumo wa spika kwa ajili ya hali ya mtandao umeunganishwa kwenye kifaa. Usitumie kifaa katika hali ya mtandao wakati mfumo wa spika kwa ajili ya hali ya kawaida umeunganishwa kwenye kifaa. Hii inaweza kusababisha uharibifu kwa spika.

1. Zungusha kitufe cha M.C. ili kuchagua chaguo, kisha ubonyeze ili kuthibitisha.
   Ili kuendelea na chaguo la menyu inayofuata, unahitaji kuthibitisha chaguo lako.

Kipengee cha Menyu	Maelezo
LANGUAGE (LUGHA) [ENG](Kiingereza), [ESP](Kihispania), [FRA] (Kifaransa cha Kanada)	Chagua lugha ya kuonyesha taarifa ya maandishi kutoka kwenye faili ya sauti iliyobanwa.
CLOCK SET (WEKA SAA)	Weka saa. Zungusha kitufe cha M.C. ili kurekebisha saa, kisha ubonyeze ili kuthibitisha. Kiashiria kinahamia kwenye mpangilio wa dakika kiotomatiki. Zungusha kitufe cha M.C. ili kurekebisha dakika, kisha ubonyeze ili kuthibitisha.
SPEAKER MODE (HALI YA SPIKA) (Ni kwa ajili ya FH-S720BS/ S722BS/ MVH-S620BS/ S622BS pekee) [STANDARD] (KAWAIDA), [NETWORK] (MTANDAO)	Badilisha kati ya hali mbili za uendeshaji: hali ya mtandao ya njia 2 (NETWORK) na hali ya kawaida (STANDARD) kulingana na miunganisho uliyoweka. Baada ya kuchagua hali inayofaa, zungusha kitufe cha M.C. ili kuchagua [YES] (NDIYO), kisha ubonyeze ili kuthibitisha. Huwezi kukamilisha menyu ya kuweka bila kuweka [SPEAKER MODE] (HALI YA SPIKA).

2. [QUIT :YES] (ONDOA:NDIYO) inaonekana.
   Ili kurudi kwenye kipengee cha kwanza cha menyu ya kuweka, zungusha kitufe cha M.C. ili kuchagua [QUIT :NO] (ONDOA:HAPANA), kisha ubonyeze ili kuthibitisha.
3. Bonyeza kitufe cha M.C. ili kuthibitisha mipangilio.

Operesheni ya Tuner

Kupokea stesheni zilizowekwa awali

1. Bonyeza SRC/OFF ili kuchagua [RADIO].
2. Bonyeza BAND/ ili kuchagua bendi.
   [FM1] [FM2] [FM3] [AM]
3. Bonyeza kitufe cha nambari (1/ hadi 6/ ).

Kumbukumbu bora ya stesheni (BSM)

1. Baada ya kuchagua bendi, bonyeza kitufe cha M.C. ili kuonyesha menyu kuu.
2. Zungusha kitufe cha M.C. ili kuchagua [FUNCTION] (KAZI), kisha ubonyeze ili kuthibitisha.
3. Zungusha kitufe cha M.C. ili kuchagua [BSM], kisha ubonyeze ili kuthibitisha.

Kuhifadhi stesheni mwenyewe

1. Unapopokea stesheni unayotaka kuhifadhi, bonyeza na ushikilie mojawapo ya vitufe vya nambari (1/ hadi 6/ ) hadi iache kuwaka.

Operesheni ya CD/USB/iPhone/AUX

(Chanzo cha iPhone hakipatikani wakati [USB MTP] imewekwa [ON] (IMEWASHWA) katika mipangilio ya SYSTEM (MFUMO).)

CD

(Ni kwa ajili ya FH-S720BS/S722BS/S520BT/S52BT pekee)

1. Ingiza diski kwenye nafasi ya kupakia diski huku upande wa lebo ukiwa juu.

Ili kutoa diski, simamisha uchezaji kwanza kisha ubonyeze .

USB/iPhone

1. Fungua kifuniko cha bandari ya USB.
2. Chomeka kifaa cha USB/iPhone kwa kutumia kebo inayofaa.

Muunganisho wa MTP
Kifaa kilichosakinishwa na Android OS 4.0 au matoleo mengi ya baadaye kinaweza kuunganishwa kwenye kifaa kupitia MTP, kwa kutumia kebo iliyotolewa na kifaa. Hata hivyo, kulingana na kifaa kilichounganishwa, toleo la OS au idadi ya faili kwenye kifaa, faili za sauti/nyimbo zinaweza zisiweze kuchezwa kupitia MTP.
KUMBUKA
Ukitumia muunganisho wa MTP, [USB MTP] inahitaji kuwekwa [ON] (IMEWASHWA) katika mipangilio ya SYSTEM (MFUMO).

AUX

1. Ingiza plagi ndogo ya stereo kwenye jeki ya kuingiza ya AUX.
2. Bonyeza SRC/OFF ili kuchagua [AUX IN] kama chanzo.

Muunganisho wa Bluetooth

Simu za Bluetooth hadi mbili zinaweza kuunganishwa kwa wakati mmoja.

1. Washa kazi ya Bluetooth ya kifaa.
2. Chagua jina la kifaa lililoonyeshwa kwenye onyesho la kifaa.
3. Hakikisha nambari sawa ya tarakimu 6 inaonekana kwenye kifaa hiki na kifaa.
4. Chagua [YES] (NDIYO).

Simu ya Bluetooth

Operesheni za msingi

Madhumuni	Operesheni
Jibu simu inayoingia	Bonyeza kitufe chochote simu inapopokelewa.
Kata simu	Bonyeza .
Kataa simu inayoingia	Bonyeza na ushikilie simu inapopokelewa.

Inaanzisha hali ya utambuzi wa sauti

1. Bonyeza na ushikilie kisha zungumza kwenye maikrofoni ili kuingiza amri za sauti.

Ili kutoka kwenye hali ya utambuzi wa sauti, bonyeza BAND/ .

Kufanya muunganisho na Pioneer Smart Sync

Pioneer Smart Sync ni programu ambayo huleta pamoja ramani, ujumbe na muziki wako kwa akili ndani ya gari.

Usijaribu kuendesha programu unapoendesha gari. Hakikisha umeegesha gari lako kando ya barabara na katika eneo salama kabla ya kujaribu kutumia vidhibiti kwenye programu.

1. Ingiza menyu ya SYSTEM (MFUMO) (rejelea "Kuhusu menyu kuu").
2. Zungusha kitufe cha M.C. ili kuchagua [APP CONTROL] (UDHIBITI WA APP), kisha ubonyeze ili kuthibitisha.
3. Zungusha kitufe cha M.C. ili kuchagua mojawapo ya hapa chini.

• Chagua [WIRED] (KWA WAYA) kwa muunganisho wa USB.
• Chagua [BLUETOOTH] kwa muunganisho wa Bluetooth.

4. Zungusha kitufe cha M.C. ili kuchagua [AUTO APP CONN] (MUUNGANISHO WA APP KIOTOMATIKI), kisha ubonyeze ili kuthibitisha.
5. Zungusha kitufe cha M.C. ili kuchagua [ON] (IMEWASHWA), kisha ubonyeze ili kuthibitisha.
6. Unganisha kifaa hiki na kifaa cha mkononi kupitia USB au Bluetooth.
   Pioneer Smart Sync kwenye kifaa cha iPhone/Android huanza kiotomatiki.

KUMBUKA
Bila kujali kama mpangilio wa [AUTO APP CONN] (MUUNGANISHO WA APP KIOTOMATIKI) umewekwa [ON] (IMEWASHWA) au [OFF] (IMEZIMWA), unaweza pia kufanya yafuatayo ili kuanzisha Pioneer Smart Sync.

• Kwa vifaa vingine isipokuwa kifaa cha Android kilichounganishwa na USB, bonyeza SRC/OFF ili kuchagua chanzo chochote na ubonyeze na ushikilie kitufe cha M.C..
• Kwa iPhone, zindua Pioneer Smart Sync kwenye kifaa cha mkononi.

Maandalizi ya huduma ya redio ya satelaiti ya SiriusXM

(Ni kwa ajili ya FH-S720BS/S722BS/MVH-S620BS/S622BS pekee)

1. Bonyeza SRC/OFF kuchagua [SIRIUSXM].
2. Bonyeza / kuchagua Channel 0.
   Kitambulisho cha Redio kinaonekana kwenye skrini.
   Zaidi ya hayo, Kitambulisho cha Redio kiko chini ya Kitafuta Gari cha SiriusXM Connect.
   KUMBUKA
   Kitambulisho cha Redio hakijumuishi herufi I, O, S au F.
3. Washa huduma ya SiriusXM mtandaoni au kwa simu.

Kwa Usajili wa Marekani:

• Tembelea www.siriusxm.com/activatenow
• Piga simu kwa Huduma kwa Wasikilizaji ya SiriusXM kwa 1-866-635-2349

Kwa Usajili wa Kanada:

• Tembelea www.siriusxm.ca/activatexm
• Piga simu kwa 1-877-438-9677

4. [SUBSCRIPTION UPDATED] (Usajili Umesasishwa) inaonekana kwenye skrini wakati Kitafuta Gari cha SiriusXM Connect kimesajiliwa kwa mafanikio.
   Bonyeza kitufe chochote ili kuondoa ujumbe wa kuwezesha.

Marejeleo

• Activate Now | SiriusXM
• Get the plan that's right for you | SiriusXM Canada

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Kuanza Haraka wa Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT

Lugha zinazopatikana
