Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Жылдам іске қосу нұсқаулығы

Мазмұны

Қосылымдар

(Желі режимі тек FH-S720BS/S722BS/MVH-S620BS/S622BS үшін ғана қолжетімді.)

Төменде "NW" желі режимін, ал "STD" стандартты режимді білдіреді.
Орнатқан қосылымдарыңызға сәйкес динамик режимін стандартты режимге (STD) немесе желі режиміне (NW) өзгертіңіз.

  • Динамик шығысы 4 арнамен пайдаланылған кезде, 50 Вт-тан (максималды кіріс қуаты) асатын және 4 Ω пен 8 Ω аралығындағы (кедергі мәні) динамиктерді пайдаланыңыз. Бұл құрылғы үшін 1 Ω - 3 Ω динамиктерді пайдаланбаңыз.
  • Артқы динамик шығысы 2 Ω сабвуфермен пайдаланылған кезде, 70 Вт-тан асатын динамиктерді пайдаланыңыз.
    * Қосылу әдісі үшін қосылымдарды қараңыз.
  • burn hazard Қара кабель жерге қосу сымы болып табылады. Бұл құрылғыны немесе қуат күшейткішін (бөлек сатылады) орнатқан кезде, алдымен жерге қосу сымын жалғаңыз.
    Жерге қосу сымының көліктің корпусының металл бөліктеріне дұрыс жалғанғанын тексеріңіз.
    Қуат күшейткішінің жерге қосу сымы мен осы құрылғының немесе кез келген басқа құрылғының жерге қосу сымы көлікке әртүрлі бұрандалармен бөлек қосылуы керек. Жерге қосу сымының бұрандасы босап кетсе немесе түсіп қалса, өрт, түтін шығуы немесе ақаулық тудыруы мүмкін.

    Көлікке бөлек қосылған екі құрылғы (жерге қосу сымдары)
    *1 Бұл құрылғы үшін жеткізілмеген

  • Бұл құрылғыны тұтану қосқышында ACC (қосалқы) орны жоқ көлікке орнатқан кезде, қызыл кабельді тұтану кілтінің жұмысын анықтайтын терминалға қоспау батареяның зарядының таусылуына әкелуі мүмкін.
    Installation with/without the accessory position
  • burn hazard Бұл құрылғыны тек 12 вольттық батареямен және теріс жерге қосумен пайдаланыңыз. Олай етпеу өртке немесе ақаулыққа әкелуі мүмкін.
  • Қысқа тұйықталуды, қызып кетуді немесе ақаулықты болдырмау үшін төмендегі нұсқауларды орындаңыз.
    • Орнату алдында батареяның теріс терминалын ажыратыңыз.
    • Сымдарды кабель қысқыштарымен немесе жабысқақ таспамен бекітіңіз. Сымдарды қорғау үшін металл бөліктерімен жанасатын сымдарды жабысқақ таспамен ораңыз.
    • Барлық кабельдерді жылжымалы бөліктерден, мысалы, ауыстырғыш тұтқасы мен орындық рельстерінен алыс орналастырыңыз.
    • Барлық кабельдерді ыстық жерлерден, мысалы, жылытқыш розеткасының жанынан алыс орналастырыңыз.
    • Сары кабельді қозғалтқыш бөлігіне апаратын тесік арқылы өткізіп, батареяға қоспаңыз.
    • Ажыратылған кабель қосқыштарын оқшаулағыш таспамен жабыңыз.
    • Ешбір кабельді қысқартпаңыз.
    • Басқа құрылғылармен қуатты бөлісу үшін осы құрылғының қуат кабелінің оқшаулауын ешқашан кеспеңіз. Кабельдің ток өткізу қабілеті шектеулі.
    • Белгіленген номиналды сақтандырғышты пайдаланыңыз.
    • Динамиктің теріс кабелін ешқашан тікелей жерге қоспаңыз.
    • Бірнеше динамиктің теріс кабельдерін ешқашан бірге байламаңыз.
  • Бұл құрылғы қосулы болғанда, басқару сигналдары көк/ақ кабель арқылы жіберіледі. Бұл кабельді сыртқы қуат күшейткішінің жүйелік қашықтан басқару пультіне немесе көліктің автоматты антенна релесін басқару терминалына қосыңыз (макс. 300mA 12 V DC). Егер көлік шыны антеннамен жабдықталған болса, оны антенна күшейткішінің қуат көзі терминалына қосыңыз.
  • Көк/ақ кабельді ешқашан сыртқы қуат күшейткішінің қуат терминалына қоспаңыз. Сондай-ақ, оны ешқашан автоматты антеннаның қуат терминалына қоспаңыз. Бұлай жасау батареяның зарядының таусылуына немесе ақаулыққа әкелуі мүмкін.
  • Өнімге орналастырылған графикалық белгісі тұрақты токты білдіреді.

Бұл құрылғы

This Unit - Overview

  1. Микрофон 3 м (9 фут. 10-1/8 дюйм)
  2. SiriusXM Connect Vehicle Tuner кірісі
  3. Қуат сымының кірісі
  4. Микрофон кірісі
  5. Артқы шығыс (STD) немесе орта диапазонды шығыс (NW)
  6. Алдыңғы шығыс (STD) немесе жоғары диапазонды шығыс (NW)
  7. Антенна кірісі Сақтандырғыш (10 A)
  8. Сымды қашықтан басқару пультінің кірісі
    Қатты сымды қашықтан басқару адаптерін қосуға болады (бөлек сатылады).
  9. Сабвуфер шығысы
  10. SiriusXM Connect Vehicle Tuner (бөлек сатылады)
  11. Артқы шығыс немесе сабвуфер шығысы
  12. Алдыңғы шығыс

Қуат сымы

Артқы динамикті немесе орта диапазонды динамик сымын сабвуферге қоспаған кезде осы қосылымдарды орындаңыз.
Power cord - Connection without a rear speaker

Қосымша күшейткішсіз сабвуферді пайдаланған кезде осы қосылымдарды орындаңыз.
Power cord - Connection with subwoofer & amplifier


Жоғарыдағы жағдайда параллель қосылған екі 4 Ω сабвуфер 2 Ω жүктемесін білдіреді.

  1. Қуат сымының кірісіне
  2. Сол жақ алдыңғы динамик (STD) немесе сол жақ жоғары диапазонды динамик (NW)
  3. Оң жақ алдыңғы динамик (STD) немесе оң жақ жоғары диапазонды динамик (NW)
  4. Сол жақ артқы динамик (STD) немесе сол жақ орта диапазонды динамик (NW)
  5. Оң жақ артқы динамик (STD) немесе оң жақ орта диапазонды динамик (NW)
  6. Ақ
  7. Ақ/қара
  8. Сұр
  9. Сұр/қара
  10. Жасыл
  11. Жасыл/қара
  12. Күлгін
  13. Күлгін/қара
  14. Қара (шасси жері)
    Таза, боялмаған металл орнына қосыңыз.
  15. Сары
    Тұрақты 12 V қуат көзі терминалына қосыңыз.
  16. Қызыл
    Тұтану қосқышымен басқарылатын терминалға қосыңыз (12 V DC).
  17. Көк/ақ
    Қуат күшейткішінің жүйелік басқару терминалына немесе автоматты антенна релесін басқару терминалына қосыңыз (макс. 300 mA 12 V DC).
  18. Сабвуфер (4 Ω)
  19. 2 Ω сабвуферді пайдаланған кезде, сабвуферді осы құрылғының күлгін және күлгін/қара сымдарына қосыңыз. Жасыл және жасыл/қара сымдарға ештеңе қоспаңыз.
  20. Пайдаланылмайды.
  21. Сабвуфер (4 Ω) × 2
  22. Қызғылт сары/ақ (Тек FH-S720BS/S722BS/MVH-S620BS/S622BS үшін)
    Көліктің жарықтандыру сигналына қосыңыз.

Қуат күшейткіші (бөлек сатылады)

Қосымша күшейткішті пайдаланған кезде осы қосылымдарды орындаңыз.
Power amp - Connection using the optional amplifier

  1. Жүйелік қашықтан басқару пульті
    Көк/ақ кабельге қосыңыз.
  2. Қуат күшейткіші (бөлек сатылады)
  3. RCA кабельдерімен қосыңыз (бөлек сатылады)
  4. Артқы шығысқа (STD) немесе орта диапазонды шығысқа (NW)
  5. Артқы динамик (STD) немесе орта диапазонды динамик (NW)
  6. Алдыңғы шығысқа (STD) немесе жоғары диапазонды шығысқа (NW)
  7. Алдыңғы динамик (STD) немесе жоғары диапазонды динамик (NW)
  8. Сабвуфер шығысына
  9. Сабвуфер
  10. Алдыңғы шығысқа
  11. Алдыңғы динамик
  12. Артқы шығысқа немесе сабвуфер шығысына
  13. Артқы динамик немесе сабвуфер

Орнату

  • Соңғы орнату алдында барлық қосылымдар мен жүйелерді тексеріңіз.
  • Рұқсат етілмеген бөлшектерді пайдаланбаңыз, себебі бұл ақаулықтарға әкелуі мүмкін.
  • Егер орнату тесіктерді бұрғылауды немесе көлікке басқа өзгерістер енгізуді қажет етсе, дилеріңізбен кеңесіңіз.
  • Бұл құрылғыны мына жерлерге орнатпаңыз:
    • ол көліктің жұмысына кедергі келтіруі мүмкін.
    • ол кенеттен тоқтау нәтижесінде жолаушының жарақатына әкелуі мүмкін.
  • Бұл құрылғыны ыстық жерлерден, мысалы, жылытқыш розеткасының жанынан алыс орнатыңыз.
  • Оңтайлы өнімділікке құрылғы 60°-тан аз бұрышпен орнатылған кезде қол жеткізіледі.
  • Орнату кезінде осы құрылғыны пайдаланған кезде дұрыс жылу шашырауын қамтамасыз ету үшін артқы панельдің артында жеткілікті орын қалдырыңыз және бос кабельдерді желдеткіштерді жауып қалмас үшін ораңыз.
  1. Кронштейндегі тесіктер мен құрылғының бүйірі сәйкес келетін тиісті орынды анықтаңыз.
    Installation - Step 1 - Determine the position
  2. Әр жағындағы бұрандаларды қатайтыңыз.
    Installation - Step 2 - Tighten the screws
  1. Бұранда
  2. Монтаждау кронштейні
  3. Басқару тақтасы немесе консоль
  • Кронштейн бұрандасының тесіктеріне байланысты трасс (5 мм × 9 мм) немесе тегіс беткі (5 мм × 9 мм) бұрандаларды пайдаланыңыз.

Микрофонды орнату

Микрофон жүргізушінің алдына оның дауысын анық қабылдау үшін қолайлы қашықтықта орналастырылуы керек.


Микрофон сымының рульдік бағанға немесе ауыстырғыш тұтқасына оралуы өте қауіпті. Микрофонды жүргізуге кедергі келтірмейтіндей етіп орнатыңыз. Сымды реттеу үшін қысқыштарды (бөлек сатылады) пайдалану ұсынылады.

ЕСКЕРТПЕ
Көлік үлгісіне байланысты микрофонды күннен қорғайтын қалқанға орнатқан кезде микрофон кабелінің ұзындығы тым қысқа болуы мүмкін. Мұндай жағдайларда микрофонды рульдік бағанға орнатыңыз.

Күннен қорғайтын қалқанға орнату үшін

  1. Микрофон сымын ойыққа салыңыз.
    1. Микрофон сымы
    2. Ойық
  2. Микрофон қыстырғышын күннен қорғайтын қалқанға орнатыңыз.
    Күннен қорғайтын қалқанды төмендету дауысты тану жылдамдығын төмендетеді.
    1. Микрофон қыстырғышы

Рульдік бағанға орнату үшін

  1. Микрофон негізін микрофон қыстырғышынан ажырату үшін сырғытыңыз.
    1. Микрофон
    2. Микрофон қыстырғышы
    3. Микрофон негізі
  2. Микрофонды рульдік бағанның артқы жағына орнатыңыз.
    1. Екі жақты таспа

Негізгі жұмыс

Төмендегі FH-S720BS/S722BS иллюстрациясы мысал болып табылады.

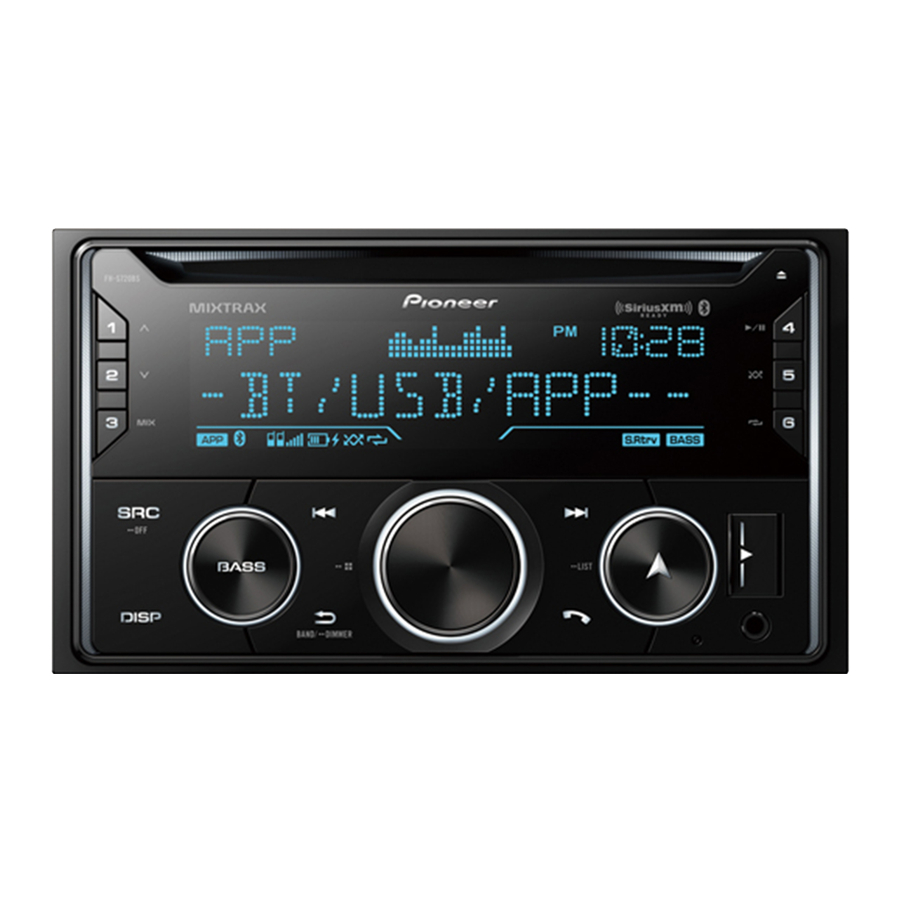

FH-S720BS/S722BS шолу

*1 Тек FH-S720BS/S722BS/S520BT/S52BT үшін
*2 Терезенің өлшемі үлгіге байланысты өзгереді.

Негізгі мәзір туралы

Негізгі мәзірде әртүрлі параметрлерді реттеуге болады.

  1. Негізгі мәзірді көрсету үшін M.C.диалын басыңыз.
  2. Төмендегі санаттардың бірін таңдау үшін M.C.диалын бұраңыз, содан кейін растау үшін басыңыз.
  • FUNCTION (ФУНКЦИЯ) параметрлері
  • AUDIO (АУДИО) параметрлері
  • SYSTEM (ЖҮЙЕ) параметрлері
  • ILLUMINATION (ЖАРЫҚТАНДЫРУ) параметрлері
  • MIXTRAX параметрлері
  1. Опцияларды таңдау үшін M.C.диалын бұраңыз, содан кейін растау үшін басыңыз.

Жиі қолданылатын операциялар

Мақсаты Операция
Қуатты қосу Қуатты қосу үшін SRC/OFF батырмасын басыңыз.
Қуатты өшіру үшін SRC/OFF батырмасын басып тұрыңыз.
Дыбыс деңгейін реттеу M.C. диалын бұраңыз.
Дереккөзді таңдау SRC/OFF батырмасын қайта-қайта басыңыз.
Дисплей ақпаратын өзгерту DISP батырмасын қайта-қайта басыңыз.
Алдыңғы дисплейге/тізімге қайту BAND/ батырмасын басыңыз.
Мәзірден қалыпты дисплейге қайту BAND/ батырмасын басып тұрыңыз.
Дисплей жарықтығын өзгерту BAND/ батырмасын басып тұрыңыз.
Бас деңгейін көтеру BASS. батырмасын басыңыз.
  • [D.BASS] ішінде бас деңгейін ([HI] немесе [LOW]) таңдауға болады.

Орнату операциясы

Орнатудан кейін тұтану қосқышын ON (ҚОСУЛЫ) күйіне ауыстырғанда, дисплейде орнату мәзірі пайда болады.


(Тек FH-S720BS/S722BS/MVH-S620BS/S622BS үшін)
Желілік режимге арналған динамик жүйесі құрылғыға қосылған кезде құрылғыны стандартты режимде пайдаланбаңыз. Стандартты режимге арналған динамик жүйесі қосылған кезде құрылғыны желілік режимде пайдаланбаңыз. Бұл динамиктерге зақым келтіруі мүмкін.

  1. Опцияларды таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
    Келесі мәзір опциясына өту үшін таңдауыңызды растауыңыз керек.
Мәзір элементі Сипаттамасы

LANGUAGE (ТІЛ)

[ENG](ағылшын),
[ESP](испан),
[FRA] (канадалық француз)

 Қысылған аудио файлдан мәтіндік ақпаратты көрсету үшін тілді таңдаңыз.
CLOCK SET (САҒАТТЫ ОРНАТУ) Сағатты орнатыңыз.
  1. Сағатты реттеу үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
    Көрсеткіш автоматты түрде минуттық параметрге өтеді.
  2. Минутты реттеу үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.

SPEAKER MODE (ДИНАМИК РЕЖИМІ)

(Тек FH-S720BS/ S722BS/ MVH-S620BS/ S622BS үшін)

[STANDARD] (СТАНДАРТТЫ),
[NETWORK] (ЖЕЛІЛІК)

Сіз орнатқан қосылымдарға сәйкес екі жақты желілік режим (NETWORK) және стандартты режим (STANDARD) арасында ауысыңыз.

Тиісті режимді таңдағаннан кейін, M.C. диалын бұрап [YES] (ИӘ) таңдаңыз, содан кейін растау үшін басыңыз.

  • [SPEAKER MODE] (ДИНАМИК РЕЖИМІ) параметрін орнатпай орнату мәзірін аяқтай алмайсыз.
  1. [QUIT :YES] (ШЫҒУ: ИӘ) пайда болады.
    Орнату мәзірінің бірінші элементіне қайта оралу үшін M.C. диалын бұрап [QUIT :NO] (ШЫҒУ: ЖОҚ) таңдаңыз, содан кейін растау үшін басыңыз.
  2. Параметрлерді растау үшін M.C. диалын басыңыз.

Тюнер операциясы

Алдын ала орнатылған станцияларды қабылдау

  1. [RADIO] (РАДИО) таңдау үшін SRC/OFF батырмасын басыңыз.
  2. Диапазонды таңдау үшін BAND/ батырмасын басыңыз.
    [FM1] [FM2] [FM3] [AM]
  3. Сандық түймені (1/ -ден 6/ -ге дейін) басыңыз.

Үздік станцияларды жадылау (BSM)

  1. Диапазонды таңдағаннан кейін, негізгі мәзірді көрсету үшін M.C. диалын басыңыз.
  2. [FUNCTION] (ФУНКЦИЯ) таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
  3. [BSM] таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.

Станцияларды қолмен сақтау үшін

  1. Сақтағыңыз келетін станцияны қабылдау кезінде, сандық түймелердің бірін (1/ -ден 6/ -ге дейін) жыпылықтауын тоқтатқанша басып тұрыңыз.

CD/USB/iPhone/AUX операциясы

(SYSTEM (ЖҮЙЕ) параметрлерінде [USB MTP] [ON] (ҚОСУЛЫ) күйіне орнатылған кезде iPhone дереккөзі қолжетімді емес.)

CD

(Тек FH-S720BS/S722BS/S520BT/S52BT үшін)

  1. Дискіні жапсырма жағын жоғары қаратып дискіні жүктеу ұясына салыңыз.

Дискіні шығару үшін алдымен ойнатуды тоқтатыңыз, содан кейін батырмасын басыңыз.

USB/iPhone

  1. USB портының қақпағын ашыңыз.
  2. Тиісті кабельді пайдаланып USB құрылғысын/iPhone құрылғысын қосыңыз.

MTP қосылымы
 Android OS 4.0 немесе одан кейінгі нұсқалары орнатылған құрылғыны құрылғымен бірге жеткізілетін кабельді пайдаланып MTP арқылы құрылғыға қосуға болады. Дегенмен, қосылған құрылғыға, ОС нұсқасына немесе құрылғыдағы файлдардың санына байланысты аудио файлдарды/әндерді MTP арқылы ойнату мүмкін болмауы мүмкін.
ЕСКЕРТПЕ
Егер сіз MTP қосылымын пайдалансаңыз, SYSTEM (ЖҮЙЕ) параметрлерінде [USB MTP] [ON] (ҚОСУЛЫ) күйіне орнатылуы керек.

AUX

  1. Стерео шағын штепсельді AUX кіріс ұясына салыңыз.
  2. Дереккөз ретінде [AUX IN] таңдау үшін SRC/OFF батырмасын басыңыз.

Bluetooth қосылымы

Бір уақытта екі Bluetooth телефонын қосуға болады.

  1. Құрылғының Bluetooth функциясын қосыңыз.
  2. Құрылғы дисплейінде көрсетілген құрылғы атауын таңдаңыз.
  3. Осы құрылғыда және құрылғыда бірдей 6 таңбалы санның пайда болғанына көз жеткізіңіз.
  4. [YES] (ИӘ) таңдаңыз.

Bluetooth телефоны

Негізгі операциялар

Мақсаты Операция
Кіріс қоңырауға жауап беру Қоңырау түскен кезде кез келген түймені басыңыз.
Қоңырауды аяқтау батырмасын басыңыз.
Кіріс қоңыраудан бас тарту Қоңырау түскен кезде батырмасын басып тұрыңыз.

Дыбысты тану режимін іске қосу

  1. батырмасын басып тұрыңыз, содан кейін дауыстық пәрмендерді енгізу үшін микрофонға сөйлеңіз.

Дыбысты тану режимінен шығу үшін BAND/ батырмасын басыңыз.

Pioneer Smart Sync-пен қосылым орнату

Pioneer Smart Sync - бұл карталарыңызды, хабарларыңызды және музыкаңызды көлікте ақылды түрде біріктіретін қосымша.


Көлік жүргізу кезінде қосымшаны пайдалануға тырыспаңыз. Қосымшадағы басқару элементтерін пайдалануға тырыспас бұрын, жолдан шығып, көлігіңізді қауіпсіз жерге қойыңыз.

  1. SYSTEM (ЖҮЙЕ) мәзіріне кіріңіз ("Негізгі мәзір туралы" бөлімін қараңыз).
  2. [APP CONTROL] (ҚОСЫМШАНЫ БАСҚАРУ) таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
  3. Төмендегілердің бірін таңдау үшін M.C. диалын бұраңыз.
  • USB қосылымы үшін [WIRED] (СЫМДЫ) таңдаңыз.
  • Bluetooth қосылымы үшін [BLUETOOTH] таңдаңыз.
  1. [AUTO APP CONN] (ҚОСЫМШАНЫ АВТОМАТТЫ ҚОСУ) таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
  2. [ON] (ҚОСУЛЫ) таңдау үшін M.C. диалын бұраңыз, содан кейін растау үшін басыңыз.
  3. Бұл құрылғыны USB немесе Bluetooth арқылы мобильді құрылғымен қосыңыз.
    iPhone/Android құрылғысындағы Pioneer Smart Sync автоматты түрде іске қосылады.

ЕСКЕРТПЕ
[AUTO APP CONN] (ҚОСЫМШАНЫ АВТОМАТТЫ ҚОСУ) параметрі [ON] (ҚОСУЛЫ) немесе [OFF] (ӨШІРУЛІ) күйіне орнатылғанына қарамастан, Pioneer Smart Sync-ті іске қосу үшін келесі әрекеттерді орындауға болады.

  • USB арқылы қосылған Android құрылғысынан басқа құрылғылар үшін кез келген дереккөзді таңдау үшін SRC/OFF батырмасын басыңыз және M.C. диалын басып тұрыңыз.
  • iPhone үшін мобильді құрылғыда Pioneer Smart Sync-ті іске қосыңыз.

SiriusXM Satellite Radio қызметіне дайындық

(Тек FH-S720BS/S722BS/MVH-S620BS/S622BS үшін)

  1. [SIRIUSXM] таңдау үшін SRC/OFF пернесін басыңыз.
  2. Channel 0 таңдау үшін / пернесін басыңыз.
    Радио идентификаторы дисплейде пайда болады.
    Сонымен қатар, Радио идентификаторы SiriusXM Connect Vehicle Tuner құрылғысының төменгі жағында орналасқан.
    ЕСКЕРТПЕ
    Радио идентификаторында I, O, S немесе F әріптері жоқ.
  3. SiriusXM қызметін онлайн немесе телефон арқылы іске қосыңыз.

АҚШ жазылымдары үшін:

  • www.siriusxm.com/activatenow сайтына кіріңіз
  • 1-866-635-2349 нөмірі бойынша SiriusXM Listener Care қызметіне қоңырау шалыңыз

Канадалық жазылымдар үшін:

  1. SiriusXM Connect Vehicle Tuner құрылғысына сәтті жазылған кезде дисплейде [SUBSCRIPTION UPDATED] ("Жазылым жаңартылды") пайда болады.
    Іске қосу хабарын жою үшін кез келген пернені басыңыз.

Сілтемелер

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Жылдам іске қосу нұсқаулығы жүктеп алу

Қолжетімді тілдер

Pioneer FH-S720BS үшін қатысты нұсқаулықтар

Мазмұны
