Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Udhëzues i shpejtë i fillimit

Lidhjet

(Modaliteti i rrjetit është i disponueshëm vetëm për FH-S720BS/S722BS/MVH-S620BS/S622BS.)

Më poshtë, "NW" përfaqëson modalitetin e rrjetit dhe "STD" përfaqëson modalitetin standard (STD).
Sipas lidhjeve që keni vendosur, ndryshoni modalitetin e altoparlantit në modalitetin standard (STD) ose modalitetin e rrjetit (NW).

• Kur dalja e altoparlantit përdoret nga 4 kanale, përdorni altoparlantë të vlerësuar mbi 50 W (fuqia maksimale hyrëse) dhe midis 4 Ω deri në 8 Ω (vlera e impedancës). Mos përdorni altoparlantë 1 Ω deri në 3 Ω për këtë njësi.
• Kur dalja e altoparlantit të pasmë përdoret nga një subwoofer 2 Ω, përdorni altoparlantë të vlerësuar për mbi 70 W.
  * Ju lutemi referojuni lidhjeve për një metodë lidhjeje.
• Kablloja e zezë është tokëzimi. Kur instaloni këtë njësi ose amplifikatorin e energjisë (shitet veçmas), sigurohuni që të lidhni fillimisht telin e tokëzimit.
  Sigurohuni që teli i tokëzimit të jetë i lidhur siç duhet me pjesët metalike të karrocerisë së makinës.
  Teli i tokëzimit të amplifikatorit të energjisë dhe ai i kësaj njësie ose ndonjë pajisje tjetër duhet të lidhen me makinën veçmas me vida të ndryshme. Nëse vida për telin e tokëzimit lirohet ose bie, kjo mund të rezultojë në zjarr, gjenerim tymi ose mosfunksionim.

  Dy pajisje të lidhura me makinën veçmas (tela tokëzimi)
  *1 Nuk furnizohet për këtë njësi

• Kur instaloni këtë njësi në një automjet pa një pozicion ACC (aksesor) në çelësin e ndezjes, moslidhja e kabllos së kuqe me terminalin që zbulon funksionimin e çelësit të ndezjes mund të rezultojë në shkarkimin e baterisë.

• Përdorni këtë njësi vetëm me një bateri 12 volt dhe tokëzim negativ. Mosrespektimi i kësaj mund të rezultojë në zjarr ose mosfunksionim.
• Për të parandaluar një qark të shkurtër, mbinxehje ose mosfunksionim, sigurohuni që të ndiqni udhëzimet e mëposhtme.
  • Shkëputni terminalin negativ të baterisë përpara instalimit.
  • Sigurojeni instalimin elektrik me kapëse kabllosh ose shirit ngjitës. Mbështillni shirit ngjitës rreth instalimit elektrik që bie në kontakt me pjesët metalike për të mbrojtur instalimin elektrik.
  • Vendosni të gjitha kabllot larg pjesëve lëvizëse, siç janë leva e ndërrimit dhe shinat e sediljes.
  • Vendosni të gjitha kabllot larg vendeve të nxehta, siç është afër daljes së ngrohësit.
  • Mos e lidhni kabllon e verdhë me baterinë duke e kaluar atë nëpër vrimën në dhomën e motorit.
  • Mbuloni çdo lidhës kabllor të shkëputur me shirit izolues.
  • Mos shkurtoni asnjë kabllo.
  • Mos e prisni kurrë izolimin e kabllos së energjisë të kësaj njësie për të ndarë energjinë me pajisje të tjera. Kapaciteti aktual i kabllos është i kufizuar.
  • Përdorni një siguresë të vlerësimit të përshkruar.
  • Mos e lidhni kurrë kabllon negative të altoparlantit direkt në tokëzim.
  • Mos i lidhni kurrë së bashku kabllot negative të altoparlantëve të shumtë.
• Kur kjo njësi është e ndezur, sinjalet e kontrollit dërgohen përmes kabllos blu/të bardhë. Lidhni këtë kabllo me telekomandën e sistemit të një amplifikatori të jashtëm të energjisë ose terminalin e kontrollit të stafetës automatike të antenës së automjetit (maks. 300mA 12 V DC). Nëse automjeti është i pajisur me një antenë xhami, lidheni atë me terminalin e furnizimit me energji të përforcuesit të antenës.
• Mos e lidhni kurrë kabllon blu/të bardhë me terminalin e energjisë të një amplifikatori të jashtëm të energjisë. Gjithashtu, mos e lidhni kurrë me terminalin e energjisë të antenës automatike. Kjo mund të rezultojë në shkarkimin e baterisë ose mosfunksionim.
• Simboli grafik i vendosur në produkt do të thotë rrymë e drejtpërdrejtë.

Kjo njësi

1. Mikrofoni 3 m (9 ft. 10-1/8 in.)
2. Hyrja e Vehicle Tuner SiriusXM Connect
3. Hyrja e kordonit të energjisë
4. Hyrja e mikrofonit
5. Dalja e pasme (STD) ose dalja e mesme (NW)
6. Dalja e përparme (STD) ose dalja e lartë (NW)
7. Siguresa e hyrjes së antenës (10 A)
8. Hyrja e telekomandës me tela
   Mund të lidhet adaptori i telekomandës me tela (shitet veçmas).
9. Dalja e subwoofer-it
10. Vehicle Tuner SiriusXM Connect (shitet veçmas)
11. Dalja e pasme ose dalja e subwoofer-it
12. Dalja e përparme

Kordoni i energjisë

Kryeni këto lidhje kur nuk lidhni një altoparlant të pasmë ose një kabllo altoparlanti të mesëm me një subwoofer.

Kryeni këto lidhje kur përdorni një subwoofer pa amplifikatorin opsional.

Në rastin e më sipër, dy subwoofer 4 Ω të lidhur paralelisht do të përfaqësojnë një ngarkesë 2 Ω.

1. Në hyrjen e kordonit të energjisë
2. Altoparlanti i majtë i përparmë (STD) ose altoparlanti i majtë i lartë (NW)
3. Altoparlanti i djathtë i përparmë (STD) ose altoparlanti i djathtë i lartë (NW)
4. Altoparlanti i majtë i pasmë (STD) ose altoparlanti i majtë i mesëm (NW)
5. Altoparlanti i djathtë i pasmë (STD) ose altoparlanti i djathtë i mesëm (NW)
6. E bardhë
7. E bardhë/e zezë
8. Gri
9. Gri/e zezë
10. Jeshile
11. Jeshile/e zezë
12. Vjollcë
13. Vjollcë/e zezë
14. E zezë (tokëzimi i shasisë)
    Lidheni me një vend metalik të pastër pa bojë.
15. E verdhë
    Lidheni me terminalin e furnizimit konstant 12 V.
16. E kuqe
    Lidheni me terminalin e kontrolluar nga çelësi i ndezjes (12 V DC).
17. Blu/e bardhë
    Lidheni me terminalin e kontrollit të sistemit të amplifikatorit të energjisë ose terminalin e kontrollit të stafetës automatike të antenës (maks. 300 mA 12 V DC).
18. Subwoofer (4 Ω)
19. Kur përdorni një subwoofer prej 2 Ω, sigurohuni që ta lidhni subwoofer-in me kabllot vjollcë dhe vjollcë/e zezë të kësaj njësie. Mos lidhni asgjë me kabllot jeshile dhe jeshile/e zezë.
20. Nuk përdoret.
21. Subwoofer (4 Ω) × 2
22. Portokalli/e bardhë (Vetëm për FH-S720BS/S722BS/MVH-S620BS/S622BS)
    Lidheni me sinjalin e ndriçimit të një makine.

Amplifikator energjie (shitet veçmas)

Kryeni këto lidhje kur përdorni amplifikatorin opsional.

1. Telekomanda e sistemit
   Lidheni me kabllon blu/të bardhë.
2. Amplifikator energjie (shitet veçmas)
3. Lidheni me kabllot RCA (shiten veçmas)
4. Në daljen e pasme (STD) ose daljen e mesme (NW)
5. Altoparlanti i pasmë (STD) ose altoparlanti i mesëm (NW)
6. Në daljen e përparme (STD) ose daljen e lartë (NW)
7. Altoparlanti i përparmë (STD) ose altoparlanti i lartë (NW)
8. Në daljen e subwoofer-it
9. Subwoofer
10. Në daljen e përparme
11. Altoparlanti i përparmë
12. Në daljen e pasme ose daljen e subwoofer-it
13. Altoparlanti i pasmë ose subwoofer

Instalimi

• Kontrolloni të gjitha lidhjet dhe sistemet përpara instalimit përfundimtar.
• Mos përdorni pjesë të paautorizuara pasi kjo mund të shkaktojë mosfunksionime.
• Konsultohuni me shitësin tuaj nëse instalimi kërkon shpimin e vrimave ose modifikime të tjera në automjet.
• Mos e instaloni këtë njësi atje ku:
  • mund të ndërhyjë në funksionimin e automjetit.
  • mund t'i shkaktojë lëndime një pasagjeri si rezultat i një ndalese të papritur.
• Instaloni këtë njësi larg vendeve të nxehta siç është afër daljes së ngrohësit.
• Performanca optimale arrihet kur njësia është instaluar në një kënd më pak se 60°.

• Kur instaloni, për të siguruar shpërndarjen e duhur të nxehtësisë kur përdorni këtë njësi, sigurohuni që të lini hapësirë të mjaftueshme pas panelit të pasmë dhe të mbështillni çdo kabllo të lirshme në mënyrë që të mos bllokojnë ajrimet.


1. Përcaktoni pozicionin e duhur ku vrimat në kllapa dhe ana e njësisë përputhen.

2. Shtrëngoni vidhat në çdo anë.


1. Vidë
2. Kllapa montuese
3. Pulti ose konsola

• Përdorni ose vidha me traversë (5 mm × 9 mm) ose vidha me sipërfaqe të sheshtë (5 mm × 9 mm), në varësi të vrimave të vidhave të kllapave.

Instalimi i mikrofonit

Mikrofoni duhet të vendoset drejtpërdrejt përpara shoferit në një distancë të përshtatshme për të kapur qartë zërin e tyre.

Është jashtëzakonisht e rrezikshme të lejohet që kablloja e mikrofonit të mbështillet rreth kolonës së timonit ose levës së ndërrimit. Sigurohuni që ta instaloni mikrofonin në atë mënyrë që të mos pengojë drejtimin. Rekomandohet të përdorni kapëset (shiten veçmas) për të rregulluar kabllon.

SHËNIM
Në varësi të modelit të automjetit, gjatësia e kabllos së mikrofonit mund të jetë shumë e shkurtër kur e montoni mikrofonin në vizoren e diellit. Në raste të tilla, instaloni mikrofonin në kolonën e timonit.

Për ta instaluar në vizoren e diellit

1. Vendoseni kabllon e mikrofonit në brazdë.

   1. Kablloja e mikrofonit
   2. Brazda
2. Instaloni kapësen e mikrofonit në vizoren e diellit.
   Ulja e vizores së diellit zvogëlon shkallën e njohjes së zërit.

   1. Kapëse mikrofoni

Për ta instaluar në kolonën e timonit

1. Rrëshqisni bazën e mikrofonit për ta shkëputur atë nga kapësja e mikrofonit.

   1. Mikrofoni
   2. Kapëse mikrofoni
   3. Baza e mikrofonit
2. Instaloni mikrofonin në anën e pasme të kolonës së timonit.

   1. Shirit i dyanshëm

Operacioni bazë

Ilustrimi FH-S720BS/S722BS më poshtë është një shembull.

*¹ Vetëm për FH-S720BS/S722BS/S520BT/S52BT
*² Madhësia e dritares ndryshon sipas modelit.

Rreth menysë kryesore

Mund të rregulloni cilësime të ndryshme në menunë kryesore.

1. Shtypni M.C.dial për të shfaqur menunë kryesore.
2. Kthejeni M.C.dial për të zgjedhur një nga kategoritë e mëposhtme, pastaj shtypni për të konfirmuar.

• Cilësimet e FUNCTION (FUNKSIONIT)
• Cilësimet e AUDIO-s
• Cilësimet e SYSTEM (SISTEMIT)
• Cilësimet e ILLUMINATION (NDRIÇIMIT)
• Cilësimet e MIXTRAX

3. Kthejeni M.C.dial për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.

Operacionet e përdorura shpesh

Qëllimi	Operacioni
Ndizni energjinë	Shtypni SRC/OFF për të ndezur energjinë. Shtypni dhe mbani shtypur SRC/OFF për të fikur energjinë.
Rregulloni volumin	Kthejeni M.C. dial.
Zgjidhni një burim	Shtypni SRC/OFF vazhdimisht.
Ndryshoni informacionin e ekranit	Shtypni DISP vazhdimisht.
Kthehuni në ekranin/listën e mëparshme	Shtypni BAND/ .
Kthehuni në ekranin normal nga menyja	Shtypni dhe mbani shtypur BAND/ .
Ndryshoni ndriçimin e ekranit	Shtypni dhe mbani shtypur BAND/ .
Rrisni nivelin e basit	Shtypni BASS. Mund të zgjidhni nivelin e basit ([HI] ose [LOW]) në [D.BASS].

Operacioni i konfigurimit

Kur e ktheni çelësin e ndezjes në ON (NDEZUR) pas instalimit, menyja e konfigurimit shfaqet në ekran.

(Vetëm për FH-S720BS/S722BS/MVH-S620BS/S622BS)
Mos e përdorni njësinë në modalitetin standard kur një sistem altoparlantësh për modalitetin e rrjetit është i lidhur me njësinë. Mos e përdorni njësinë në modalitetin e rrjetit kur një sistem altoparlantësh për modalitetin standard është i lidhur me njësinë. Kjo mund të shkaktojë dëmtim të altoparlantëve.

1. Kthejeni M.C. dial për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.
   Për të vazhduar në opsionin e ardhshëm të menysë, duhet të konfirmoni zgjedhjen tuaj.

Artikulli i menysë	Përshkrimi
GJUHA (LANGUAGE) [ENG](Anglisht), [ESP](Spanjisht), [FRA] (Frëngjisht Kanadeze)	Zgjidhni gjuhën për të shfaqur informacionin e tekstit nga një skedar audio i kompresuar.
VENDOSJA E ORËS (CLOCK SET)	Vendosni orën. Kthejeni M.C. dial për të rregulluar orën, pastaj shtypni për të konfirmuar. Treguesi zhvendoset automatikisht në vendosjen e minutave. Kthejeni M.C. dial për të rregulluar minutën, pastaj shtypni për të konfirmuar.
MODALITETI I ALTOPARLANTIT (SPEAKER MODE) (Vetëm për FH-S720BS/ S722BS/ MVH-S620BS/ S622BS) [STANDARD], [NETWORK] (RRJET)	Kaloni midis dy modaliteteve të funksionimit: modaliteti i rrjetit me 2 drejtime (NETWORK) dhe modaliteti standard (STANDARD) sipas lidhjeve që keni krijuar. Pasi të keni zgjedhur modalitetin e duhur, kthejeni M.C. dial për të zgjedhur [YES] (PO), pastaj shtypni për të konfirmuar. Nuk mund ta përfundoni menunë e konfigurimit pa vendosur [SPEAKER MODE] (MODALITETIN E ALTOPARLANTIT).

2. [QUIT :YES] (DALJE:PO) shfaqet.
   Për t'u kthyer në artikullin e parë të menysë së konfigurimit, kthejeni M.C. dial për të zgjedhur [QUIT :NO] (DALJE:JO), pastaj shtypni për të konfirmuar.
3. Shtypni M.C. dial për të konfirmuar cilësimet.

Operacioni i tunerit

Marrja e stacioneve të paracaktuara

1. Shtypni SRC/OFF për të zgjedhur [RADIO].
2. Shtypni BAND/ për të zgjedhur brezin.
   [FM1] [FM2] [FM3] [AM]
3. Shtypni një buton numri (1/ deri në 6/ ).

Memorizimi i stacioneve më të mira (BSM)

1. Pasi të keni zgjedhur brezin, shtypni M.C. dial për të shfaqur menunë kryesore.
2. Kthejeni M.C. dial për të zgjedhur [FUNCTION] (FUNKSION), pastaj shtypni për të konfirmuar.
3. Kthejeni M.C. dial për të zgjedhur [BSM], pastaj shtypni për të konfirmuar.

Për të ruajtur stacionet manualisht

1. Ndërsa merrni stacionin që dëshironi të ruani, shtypni dhe mbani shtypur një nga butonat e numrave (1/ deri në 6/ ) derisa të ndalojë së pulsuari.

Operacioni CD/USB/iPhone/AUX

(Burimi iPhone nuk është i disponueshëm kur [USB MTP] është vendosur në [ON] (NDEZUR) në cilësimet e SYSTEM (SISTEMIT).)

CD

(Vetëm për FH-S720BS/S722BS/S520BT/S52BT)

1. Futni një disk në vendin e ngarkimit të diskut me anën e etiketës lart.

Për të nxjerrë një disk, ndaloni së pari riprodhimin, pastaj shtypni .

USB/iPhone

1. Hapni kapakun e portës USB.
2. Lidheni pajisjen USB/iPhone duke përdorur një kabllo të përshtatshme.

Lidhja MTP
Një pajisje e instaluar me Android OS 4.0 ose shumica e versioneve të mëvonshme mund të lidhet me njësinë përmes MTP, duke përdorur kabllon e furnizuar me pajisjen. Megjithatë, në varësi të pajisjes së lidhur, versionit të OS ose numrit të skedarëve në pajisje, skedarët/këngët audio mund të mos jenë në gjendje të riprodhohen përmes MTP.
SHËNIM
Nëse përdorni një lidhje MTP, [USB MTP] duhet të vendoset në [ON] (NDEZUR) në cilësimet e SYSTEM (SISTEMIT).

AUX

1. Futni spinën mini stereo në fole AUX input.
2. Shtypni SRC/OFF për të zgjedhur [AUX IN] si burim.

Lidhja Bluetooth

Mund të lidhen deri në dy telefona Bluetooth njëkohësisht.

1. Aktivizoni funksionin Bluetooth të pajisjes.
2. Zgjidhni emrin e njësisë të treguar në ekranin e pajisjes.
3. Sigurohuni që i njëjti numër 6-shifror shfaqet në këtë njësi dhe në pajisje.
4. Zgjidhni [YES] (PO).

Telefoni Bluetooth

Operacionet bazë

Qëllimi	Operacioni
Përgjigjuni një telefonate hyrëse	Shtypni çdo buton kur merrni një telefonatë.
Mbyllni një telefonatë	Shtypni .
Refuzoni një telefonatë hyrëse	Shtypni dhe mbani shtypur kur merrni një telefonatë.

Aktivizimi i modalitetit të njohjes së zërit

1. Shtypni dhe mbani shtypur dhe më pas flisni në mikrofon për të futur komanda zanore.

Për të dalë nga modaliteti i njohjes së zërit, shtypni BAND/ .

Krijimi i një lidhjeje me Pioneer Smart Sync

Pioneer Smart Sync është aplikacioni që i bashkon në mënyrë inteligjente hartat, mesazhet dhe muzikën tuaj në automjet.

Mos u përpiqni të përdorni aplikacionin gjatë vozitjes. Sigurohuni që të dilni nga rruga dhe ta parkoni automjetin tuaj në një vend të sigurt përpara se të përpiqeni të përdorni kontrollet në aplikacion.

1. Hyni në menunë SYSTEM (SISTEM) (referojuni "Rreth menysë kryesore").
2. Kthejeni M.C. dial për të zgjedhur [APP CONTROL] (KONTROLLI I APLIKACIONIT), pastaj shtypni për të konfirmuar.
3. Kthejeni M.C. dial për të zgjedhur një nga më poshtë.

• Zgjidhni [WIRED] (ME TEL) për lidhjen USB.
• Zgjidhni [BLUETOOTH] për lidhjen Bluetooth.

4. Kthejeni M.C. dial për të zgjedhur [AUTO APP CONN] (LIDHJA AUTO E APLIKACIONIT), pastaj shtypni për të konfirmuar.
5. Kthejeni M.C. dial për të zgjedhur [ON] (NDEZUR), pastaj shtypni për të konfirmuar.
6. Lidheni këtë njësi me pajisjen celulare përmes USB ose Bluetooth.
   Pioneer Smart Sync në pajisjen iPhone/Android fillon automatikisht.

SHËNIM
Pavarësisht nëse cilësimi [AUTO APP CONN] (LIDHJA AUTO E APLIKACIONIT) është vendosur në [ON] (NDEZUR) ose [OFF] (FIKUR), mund të kryeni gjithashtu sa vijon për të filluar Pioneer Smart Sync.

• Për pajisjet e ndryshme nga pajisja Android e lidhur me USB, shtypni SRC/OFF për të zgjedhur çdo burim dhe shtypni dhe mbani shtypur M.C. dial.
• Për iPhone, nisni Pioneer Smart Sync në pajisjen celulare.

Përgatitja për shërbimin e radios satelitore SiriusXM

(Vetëm për FH-S720BS/S722BS/MVH-S620BS/S622BS)

1. Shtypni SRC/OFF për të zgjedhur [SIRIUSXM].
2. Shtypni / për të zgjedhur kanalin 0.
   ID-ja e radios shfaqet në ekran.
   Përveç kësaj, ID-ja e radios ndodhet në fund të SiriusXM Connect Vehicle Tuner.
   SHËNIM
   ID-ja e radios nuk përfshin shkronjat I, O, S ose F.
3. Aktivizoni shërbimin SiriusXM online ose me telefon.

Për abonimet në SHBA:

• Vizitoni www.siriusxm.com/activatenow
• Telefononi SiriusXM Listener Care në 1-866-635-2349

Për abonimet kanadeze:

• Vizitoni www.siriusxm.ca/activatexm
• Telefononi 1-877-438-9677

4. [SUBSCRIPTION UPDATED] (ABONIMI U PËRDITËSUA) shfaqet në ekran kur SiriusXM Connect Vehicle Tuner juaj është abonuar me sukses.
   Shtypni çdo buton për të pastruar mesazhin e aktivizimit.

Referencat

• Activate Now | SiriusXM
• Get the plan that's right for you | SiriusXM Canada

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

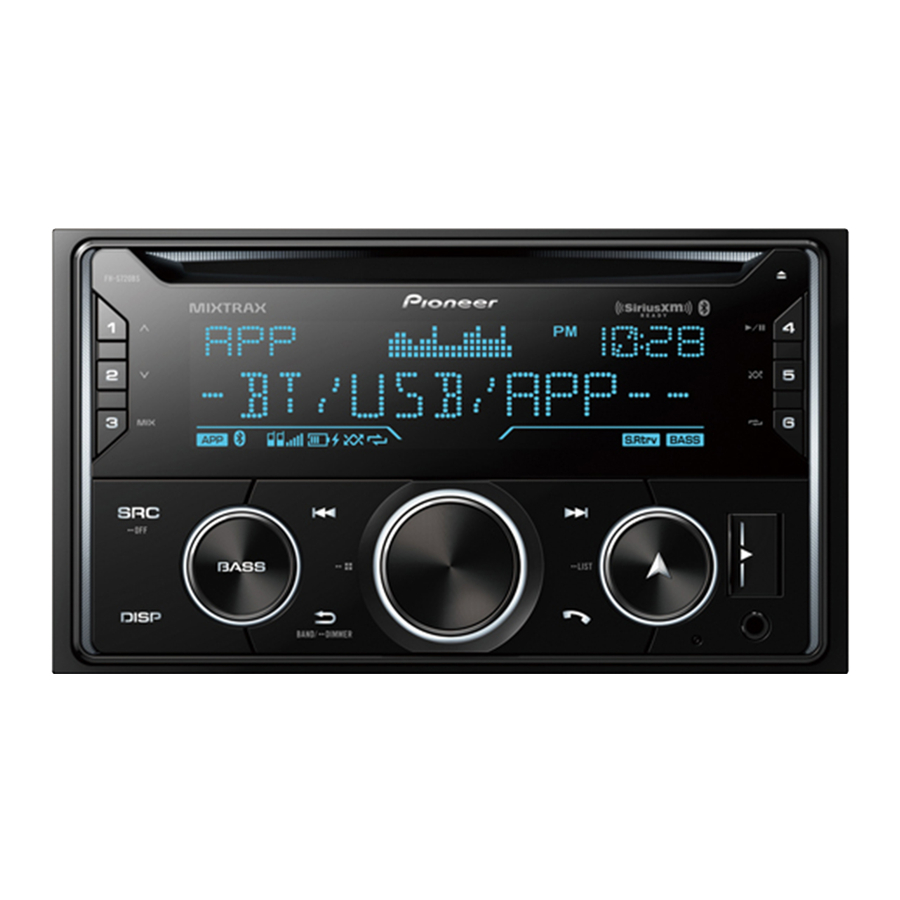

Shkarko Pioneer FH-S720BS, FH-S722BS, FH-S520BT, FH-S52BT, MVH-S620BS, MVH-S622BS, MVH-S420BT Udhëzues i shpejtë i fillimit

Gjuhët e disponueshme
