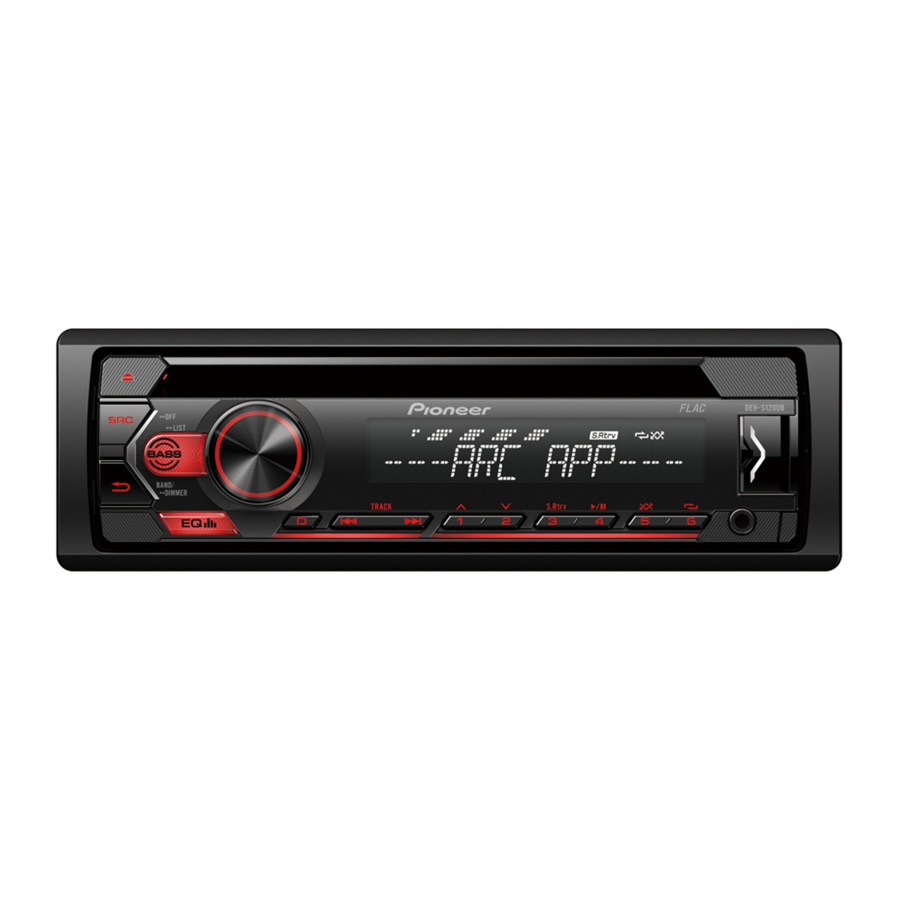

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Fillim i Shpejtë

Përpara se të Filloni

Faleminderit që keni blerë këtë produkt PIONEER
Për të siguruar përdorimin e duhur, ju lutemi lexoni këtë udhëzues përpara se të përdorni këtë produkt. Është veçanërisht e rëndësishme që të lexoni dhe të respektoni PARALAJMËRIMET dhe KUJDESET në këtë udhëzues. Ju lutemi mbajeni udhëzuesin në një vend të sigurt dhe të aksesueshëm për referencë të ardhshme.

Nëse dëshironi ta hidhni këtë produkt, mos e përzieni me mbeturinat e përgjithshme shtëpiake. Ekziston një sistem i veçantë grumbullimi për produktet elektronike të përdorura në përputhje me legjislacionin që kërkon trajtim, rikuperim dhe riciklim të duhur.

Familjet private në shtetet anëtare të BE-së, në Zvicër dhe Norvegji mund t'i kthejnë produktet e tyre elektronike të përdorura pa pagesë në vendet e caktuara të grumbullimit ose te një shitës me pakicë (nëse blini një të ri të ngjashëm).
Për vendet që nuk përmenden më lart, ju lutemi kontaktoni autoritetet tuaja lokale për metodën e saktë të asgjësimit. Duke vepruar kështu, do të siguroni që produkti juaj i asgjësuar t'i nënshtrohet trajtimit, rikuperimit dhe riciklimit të nevojshëm dhe kështu të parandaloni efektet negative të mundshme në mjedis dhe shëndetin e njeriut.

• Mos u përpiqni ta instaloni ose ta servisni vetë këtë produkt. Instalimi ose servisimi i këtij produkti nga persona pa trajnim dhe përvojë në pajisjet elektronike dhe aksesorët e automjeteve mund të jetë i rrezikshëm dhe mund t'ju ekspozojë ndaj rrezikut të goditjes elektrike, lëndimit ose rreziqeve të tjera.
• Mos u përpiqni ta përdorni njësinë gjatë vozitjes. Sigurohuni që të dilni nga rruga dhe ta parkoni automjetin tuaj në një vend të sigurt përpara se të përpiqeni të përdorni kontrollet në pajisje.

• Mos lejoni që kjo njësi të bjerë në kontakt me lagështinë dhe/ose lëngjet. Mund të rezultojë goditje elektrike. Gjithashtu, mund të rezultojë dëmtim i kësaj njësie, tym dhe mbinxehje nga kontakti me lëngjet.
• Mbajeni gjithmonë volumin mjaft të ulët për të dëgjuar tingujt e jashtëm.
• Pioneer CarStereo-Pass është vetëm për përdorim në Gjermani.
• Ky produkt është vlerësuar në kushte klimatike të moderuara dhe tropikale sipas Aparateve Audio, video dhe të ngjashme elektronike - Kërkesat e sigurisë, IEC 60065.

Ky produkt është një produkt lazer i Klasit 1 i klasifikuar sipas standardit të sigurisë, IEC 60825-1:2014.

Nëse keni probleme
Nëse kjo njësi nuk funksionon siç duhet, ju lutemi kontaktoni shitësin tuaj ose Stacionin e Shërbimit PIONEER më të afërt të autorizuar.

Lidhjet

• Kur instaloni këtë njësi në një automjet pa pozicion ACC (aksesor) në çelësin e ndezjes, moslidhja e kabllit të kuq me terminalin që zbulon funksionimin e çelësit të ndezjes mund të rezultojë në shkarkimin e baterisë.

• Përdorimi i kësaj njësie në kushte të ndryshme nga ato të mëposhtmet mund të rezultojë në zjarr ose mosfunksionim.
  • Automjete me bateri 12 volt dhe tokëzim negativ.
  • Kur dalja e altoparlantit përdoret nga 4 kanale, përdorni altoparlantë mbi 50 W (fuqia maksimale hyrëse) dhe midis 4 Ω deri në 8 Ω (vlera e impedancës). Mos përdorni altoparlantë 1 Ω deri në 3 Ω për këtë njësi.
  • Kur dalja e altoparlantit të pasmë përdoret nga 2 Ω e subwoofer-it, përdorni altoparlantë mbi 70 W (fuqia maksimale hyrëse).
    * Ju lutemi referojuni lidhjeve për një metodë lidhjeje.
• Për të parandaluar një qark të shkurtër, mbinxehje ose mosfunksionim, sigurohuni që të ndiqni udhëzimet e mëposhtme.
  • Shkëputni terminalin negativ të baterisë përpara instalimit.
  • Sigurojeni instalimin elektrik me kapëse kabllosh ose shirit ngjitës. Mbështillni shirit ngjitës rreth instalimeve elektrike që bien në kontakt me pjesët metalike për të mbrojtur instalimet elektrike.
  • Vendosni të gjitha kabllot larg pjesëve lëvizëse, siç janë leva e ndërrimit dhe shinat e sediljes.
  • Vendosni të gjitha kabllot larg vendeve të nxehta, siç është afër daljes së ngrohësit.
  • Mos e lidhni kabllon e verdhë me baterinë duke e kaluar nëpër vrimën në dhomën e motorit.
  • Mbuloni çdo lidhës kabllor të shkëputur me shirit izolues.
  • Mos shkurtoni asnjë kabllo.
  • Mos e prisni kurrë izolimin e kabllit të rrymës të kësaj njësie për të ndarë energjinë me pajisje të tjera. Kapaciteti aktual i kabllit është i kufizuar.
  • Përdorni një siguresë të vlerësimit të përshkruar.
  • Mos e lidhni kurrë kabllon negative të altoparlantit direkt me tokën.
  • Mos i bashkoni kurrë kabllot negative të altoparlantëve të shumtë.
• Kur kjo njësi është e ndezur, sinjalet e kontrollit dërgohen përmes kabllit blu/të bardhë. Lidhni këtë kabllo me telekomandën e sistemit të një amplifikatori të jashtëm të energjisë ose terminalin e kontrollit të releut të auto-antenës së automjetit (maks. 300mA 12 V DC). Nëse automjeti është i pajisur me një antenë xhami, lidheni atë me terminalin e furnizimit me energji të përforcuesit të antenës.
• Mos e lidhni kurrë kabllon blu/të bardhë me terminalin e energjisë të një amplifikatori të jashtëm të energjisë. Gjithashtu, mos e lidhni kurrë me terminalin e energjisë të auto-antenës. Kjo mund të rezultojë në shkarkimin e baterisë ose një mosfunksionim.
• Kablli i zi është tokë. Kabllot e tokëzimit për këtë njësi dhe pajisje të tjera (veçanërisht, produkte me rrymë të lartë siç janë amplifikatorët e energjisë) duhet të lidhen veçmas. Nëse nuk janë, një shkëputje aksidentale mund të rezultojë në zjarr ose mosfunksionim.
• Simboli grafik i vendosur në produkt do të thotë rrymë e drejtpërdrejtë.
• Funksioni dhe cilësimet audio përveç cilësimit të RCA pre-outs ruhen në memorie nëse njësia shkëputet nga furnizimi me energji.

Kjo njësi

1. Hyrja e kordonit të rrymës
2. Dalja e pasme ose dalja e subwoofer-it
3. Hyrja e antenës
4. Siguresa (10 A)
5. Hyrja e telekomandës me tela
   Mund të lidhet adaptori i telekomandës me tela (shitet veçmas).

Kordoni i rrymës

1. Në hyrjen e kordonit të rrymës
2. Në varësi të llojit të automjetit, funksioni i dhe mund të jetë i ndryshëm. Në këtë rast, sigurohuni që të lidhni me dhe me .
3. E verdhë
   Rezervë (ose aksesor)
4. E verdhë
   Lidheni me terminalin e furnizimit konstant 12 V.
5. E kuqe
   Aksesor (ose rezervë)
6. E kuqe
   Lidheni me terminalin e kontrolluar nga çelësi i ndezjes (12 V DC).
7. Lidhni telat e së njëjtës ngjyrë me njëri-tjetrin.
8. E zezë (tokëzimi i shasisë)
9. Blu/e bardhë
   Pozicioni i kunjit të lidhësit ISO do të ndryshojë në varësi të llojit të automjetit. Lidhnidhe kur Kunji 5 është një lloj kontrolli antene. Në një lloj tjetër automjeti, mos lidhni kurrë dhe .
10. Blu/e bardhë
    Lidheni me terminalin e kontrollit të sistemit të amplifikatorit të energjisë (maks. 300 mA 12 V DC).
11. Blu/e bardhë
    Lidheni me terminalin e kontrollit të releut të auto-antenës (maks. 300 mA 12 V DC).
12. E verdhë/e zezë
    Nëse përdorni pajisje me një funksion Mute (Hesht), lidheni këtë tel me telin Audio Mute (Hesht) në atë pajisje. Nëse jo, mbajeni telin Audio Mute (Hesht) pa asnjë lidhje.
13. Telat e altoparlantëve
    E bardhë: Përpara majtas
    E bardhë/e zezë: Përpara majtas
    Gri: Përpara djathtas
    Gri/e zezë: Përpara djathtas
    Jeshile: Prapa majtas ose subwoofer
    Jeshile/e zezë: Prapa majtas ose subwoofer
    Vjollcë: Prapa djathtas ose subwoofer
    Vjollcë/e zezë: Prapa djathtas ose subwoofer
14. Lidhësi ISO
    Në disa automjete, lidhësi ISO mund të ndahet në dy. Në këtë rast, sigurohuni që të lidheni me të dy lidhësit.

SHËNIME

• Ndryshoni menunë fillestare të kësaj njësie. Referojuni [SP-P/O MODE]. Dalja e subwoofer-it të kësaj njësie është monaurale.
• Kur përdorni një subwoofer prej 2 Ω, sigurohuni që ta lidhni subwoofer-in me telat vjollcë dhe vjollcë/të zinj të kësaj njësie. Mos lidhni asgjë me telat jeshil dhe jeshil/të zinj.

Amplifikator energjie (shitet veçmas)

Kryeni këto lidhje kur përdorni amplifikatorin opsional.

1. Telekomanda e sistemit Lidheni me kabllon blu/të bardhë.
2. Amplifikator energjie (shitet veçmas)
3. Lidhni me kabllo RCA (shitet veçmas)
4. Në daljen e pasme ose daljen e subwoofer-it
5. Altoparlant i pasmë ose subwoofer

Instalimi

• Kontrolloni të gjitha lidhjet dhe sistemet para instalimit përfundimtar.
• Mos përdorni pjesë të paautorizuara pasi kjo mund të shkaktojë mosfunksionime.
• Konsultohuni me shitësin tuaj nëse instalimi kërkon shpimin e vrimave ose modifikime të tjera në automjet.
• Mos e instaloni këtë njësi aty ku:
  • mund të ndërhyjë në funksionimin e automjetit.
  • mund t'i shkaktojë lëndime një pasagjeri si rezultat i një ndalese të papritur.
• Instaloni këtë njësi larg vendeve të nxehta siç janë afër daljes së ngrohësit.
• Performanca optimale arrihet kur njësia është instaluar në një kënd më të vogël se 60°.

• Kur instaloni, për të siguruar shpërndarjen e duhur të nxehtësisë kur përdorni këtë njësi, sigurohuni që të lini hapësirë të mjaftueshme pas panelit të pasmë dhe të mbështillni çdo kabllo të lirshme në mënyrë që të mos bllokojnë ajrimin.


Instalimi i montimit DIN

1. Futni mëngën e montimit të furnizuar në panelin e instrumenteve.
2. Sigurojeni mëngën e montimit duke përdorur një kaçavidë për të përkulur skedat metalike (90°) në vend.

1. Paneli i instrumenteve
2. Mëngë montimi
   • Sigurohuni që njësia të jetë instaluar në mënyrë të sigurt në vend. Një instalim i paqëndrueshëm mund të shkaktojë kërcime ose mosfunksionime të tjera.

Kur nuk përdorni mëngën e montimit të furnizuar

1. Përcaktoni pozicionin e duhur ku vrimat në kllapa dhe ana e njësisë përputhen.


2. Shtrëngoni dy vida në secilën anë.


1. Vidhosje (5 mm × 9 mm, nuk furnizohet me produkt)
2. Kllapa e montimit
3. Paneli i instrumenteve ose konsola

Heqja e njësisë (e instaluar me mëngën e montimit të furnizuar)

1. Hiqni unazën e zbukurimit.

1. Unaza e zbukurimit
2. Skeda e prerë
   • Lirimi i panelit të përparmë lejon qasje më të lehtë në unazën e zbukurimit.
   • Kur e riatashoni unazën e zbukurimit, drejtojeni anën me skedën e prerë poshtë.

2. Futni çelësat e nxjerrjes të furnizuara në të dy anët e njësisë derisa të klikojnë në vend.
3. Tërhiqeni njësinë nga paneli i instrumenteve.


Operacioni bazë

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Rreth menysë kryesore

Ju mund të rregulloni cilësime të ndryshme në menunë kryesore.

1. Shtypni butonin M.C. për të shfaqur menunë kryesore.
2. Kthejeni butonin M.C. për të zgjedhur një nga kategoritë e mëposhtme, pastaj shtypni për të konfirmuar.
   • Cilësimet FUNCTION
   • Cilësimet AUDIO
   • Cilësimet SYSTEM
   • Cilësimet ILLUMINATION
3. Kthejeni butonin M.C. për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.

Operacionet e përdorura shpesh

Qëllimi	Operacioni
Ndizni energjinë	Shtypni SRC/OFF për të ndezur energjinë (fuqinë). Shtypni dhe mbani shtypur SRC/OFF për të fikur energjinë (fuqinë).
Rregulloni volumin	Kthejeni butonin M.C..
Zgjidhni një burim	Shtypni SRC/OFF në mënyrë të përsëritur.
Ndryshoni informacionin e ekranit	Shtypni DISP në mënyrë të përsëritur.
Kthehuni në ekranin/listën e mëparshme	Shtypni BAND/ .
Kthehuni në ekranin normal nga menyja	Shtypni dhe mbani shtypur BAND/ .
Ndryshoni ndriçimin e ekranit	Shtypni dhe mbani shtypur BAND/ .
Rrisni nivelin e basit	Shtypni BASS. Ju mund të zgjidhni nivelin e basit në [BASS BOOST] (rritje e basit).

Operacioni i konfigurimit

Kur e ktheni çelësin e ndezjes në ON (ndezur) pas instalimit, [SET UP:YES] (KONFIGURO:PO) shfaqet në ekran.

1. Shtypni butonin M.C..
2. Kthejeni butonin M.C. për të zgjedhur opsionet, pastaj shtypni për të konfirmuar.
   Për të vazhduar në opsionin e ardhshëm të menysë, duhet të konfirmoni zgjedhjen tuaj.

3. [QUIT:YES] (DALJE:PO) shfaqet kur janë bërë të gjitha cilësimet. Për t'u kthyer në elementin e parë të menysë së konfigurimit, kthejeni butonin M.C. për të zgjedhur [QUIT:NO] (DALJE:JO), pastaj shtypni për të konfirmuar.
4. Shtypni butonin M.C. për të konfirmuar cilësimet.

Operacioni i tunerit

Marrja e stacioneve të paracaktuara

1. Shtypni SRC/OFF për të zgjedhur [RADIO].
2. Shtypni BAND/ për të zgjedhur brezin.
   [FM1] [FM2][FM3][MW]/[LW]
3. Shtypni një buton numri ( deri në ).

Memorizimi i stacioneve më të mira (BSM)

1. Pasi të keni zgjedhur brezin, shtypni butonin M.C. për të shfaqur menunë kryesore.
2. Kthejeni butonin M.C. për të zgjedhur [FUNCTION] (FUNKSIONI), pastaj shtypni për të konfirmuar.
3. Kthejeni butonin M.C. për të zgjedhur [BSM], pastaj shtypni për të konfirmuar.

Për të ruajtur stacionet manualisht

1. Ndërsa merrni stacionin që dëshironi të ruani, shtypni dhe mbani shtypur një nga butonat e numrave ( deri në ) derisa të ndalojë së pulsuari.

Operacioni CD/USB/AUX

CD

1. Futni një disk në vendin e ngarkimit të diskut me anën e etiketës lart.
   Për të nxjerrë një disk, ndaloni së pari riprodhimin pastaj shtypni .

USB

1. Hapni kapakun e portës USB.
2. Lidheni pajisjen USB duke përdorur një kabllo të përshtatshme.

Lidhja MTP Një pajisje e instaluar me sistemin operativ Android OS 4.0 ose shumica e versioneve të mëvonshme mund të lidhet me njësinë përmes MTP, duke përdorur kabllon e furnizuar me pajisjen Android. Megjithatë, në varësi të pajisjes së lidhur, versionit të sistemit operativ ose numrit të skedarëve në pajisje, skedarët/këngët audio mund të mos jenë në gjendje të riprodhohen përmes MTP. SHËNIM Nëse përdorni një lidhje MTP, [ANDROID WIRED] (ANDROID ME KABËLL) duhet të vendoset në [MEMORY] (KUJTESA) në cilësimet SYSTEM (SISTEM).

AUX

1. Futni spinën mini stereo në folezën e hyrjes AUX.
2. Shtypni SRC/OFF për të zgjedhur [AUX] si burim.

Krijimi i një lidhjeje me aplikacionin Pioneer ARC

Aplikacioni i avancuar i Pioneer e kthen smartfonin tuaj të pajtueshëm në një telekomandë të fuqishme me ekran me prekje.

Mos u përpiqni të përdorni aplikacionin gjatë vozitjes. Sigurohuni që të ndaloni në anë të rrugës dhe ta parkoni automjetin tuaj në një vend të sigurt përpara se të provoni të përdorni kontrollet në aplikacion.

SHËNIM
Ky funksion është i pajtueshëm me një telefon që përdor Android 4.1 deri në 7.1.2 dhe gjithashtu mbështet AOA (Android Open Accessory) 2.0, por pajtueshmëria varet nga smartfoni.

1. Hyni në menunë SYSTEM (referojuni "Rreth menysë kryesore").
2. Rrotulloni çelësin M.C. për të zgjedhur [ANDROID WIRED], pastaj shtypni për të konfirmuar.
3. Rrotulloni çelësin M.C. për të zgjedhur [APP CONTROL] (kontrolli i aplikacionit), pastaj shtypni për të konfirmuar.
4. Rrotulloni çelësin M.C. për të zgjedhur [P.APP AUTO ON], pastaj shtypni për të konfirmuar.
5. Rrotulloni çelësin M.C. për të zgjedhur [ON] (ndezur), pastaj shtypni për të konfirmuar.
6. Lidheni këtë njësi me pajisjen Android përmes USB-së.
   Pioneer ARC APP në pajisje fillon automatikisht.
