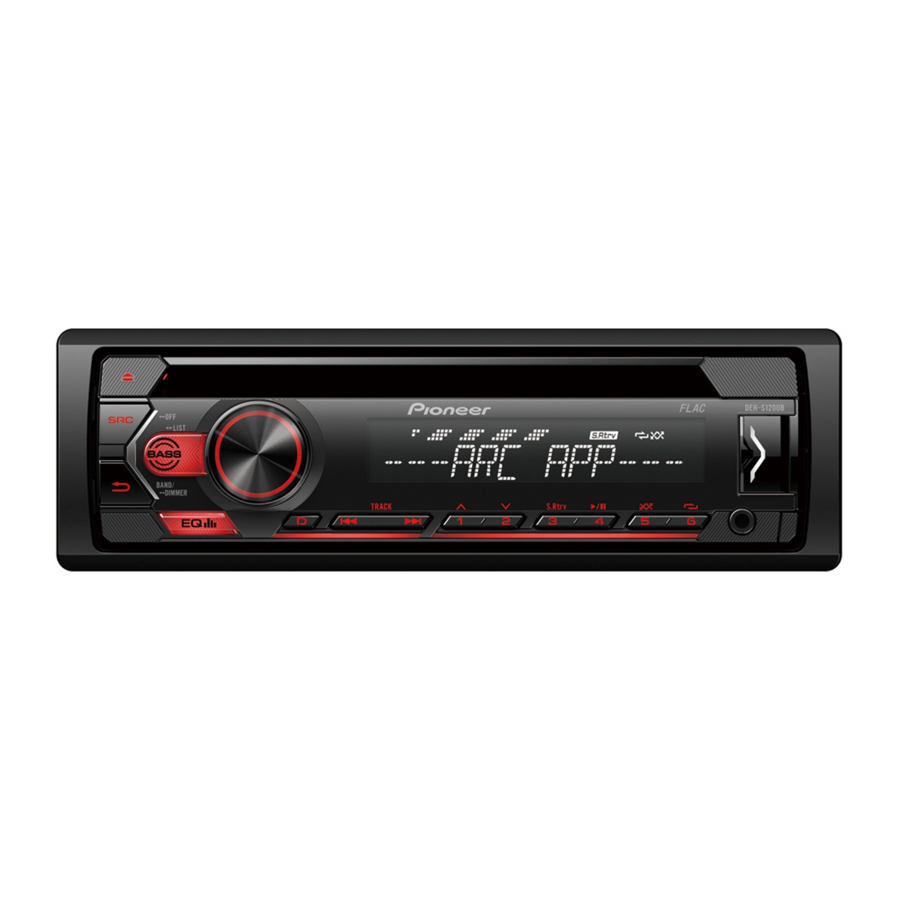

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Kurzanleitung

Bevor Sie beginnen

Vielen Dank für den Kauf dieses PIONEER-Produkts
Um eine ordnungsgemäße Verwendung zu gewährleisten, lesen Sie diese Anleitung bitte vor der Verwendung dieses Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die **WARNUNGEN** und **VORSICHTSMASSNAHMEN** in dieser Anleitung lesen und beachten. Bitte bewahren Sie die Anleitung an einem sicheren und zugänglichen Ort für zukünftige Referenz auf.

Wenn Sie dieses Produkt entsorgen möchten, entsorgen Sie es nicht mit dem allgemeinen Hausmüll. Es gibt ein separates Sammelsystem für gebrauchte elektronische Produkte gemäß der Gesetzgebung, die eine ordnungsgemäße Behandlung, Rückgewinnung und Recycling vorschreibt.

Privathaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos bei dafür vorgesehenen Sammelstellen oder bei einem Händler (beim Kauf eines ähnlichen neuen Produkts) zurückgeben.
Für die oben nicht genannten Länder wenden Sie sich bitte an Ihre örtlichen Behörden, um die korrekte Entsorgungsmethode zu erfahren. Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der notwendigen Behandlung, Rückgewinnung und dem Recycling unterzogen wird und verhindern somit mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

• Versuchen Sie nicht, dieses Produkt selbst zu installieren oder zu warten. Die Installation oder Wartung dieses Produkts durch Personen ohne Ausbildung und Erfahrung in elektronischen Geräten und Kfz-Zubehör kann gefährlich sein und Sie dem Risiko eines Stromschlags, einer Verletzung oder anderer Gefahren aussetzen.
• Versuchen Sie nicht, das Gerät während der Fahrt zu bedienen. Stellen Sie sicher, dass Sie von der Straße fahren und Ihr Fahrzeug an einem sicheren Ort parken, bevor Sie versuchen, die Bedienelemente des Geräts zu verwenden.

• Lassen Sie dieses Gerät nicht mit Feuchtigkeit und/oder Flüssigkeiten in Kontakt kommen. Dies könnte zu einem Stromschlag führen. Auch Schäden am Gerät, Rauchentwicklung und Überhitzung können durch Kontakt mit Flüssigkeiten entstehen.
• Halten Sie die Lautstärke immer niedrig genug, um Außengeräusche hören zu können.
• Der Pioneer CarStereo-Pass ist nur zur Verwendung in Deutschland bestimmt.
• Dieses Produkt wurde unter moderaten und tropischen Klimabedingungen gemäß den Sicherheitsanforderungen für Audio-, Video- und ähnliche elektronische Geräte, IEC 60065, bewertet.

Dieses Produkt ist ein Laserprodukt der Klasse 1, klassifiziert nach der Sicherheitsnorm IEC 60825-1:2014.

Wenn Probleme auftreten
Sollte dieses Gerät nicht ordnungsgemäß funktionieren, wenden Sie sich bitte an Ihren Händler oder die nächstgelegene autorisierte PIONEER Servicestelle.

Anschlüsse

• Wenn Sie dieses Gerät in einem Fahrzeug ohne ACC-Position (Zubehör) am Zündschalter installieren, kann das Nichtanschließen des roten Kabels an die Klemme, die den Betrieb des Zündschlüssels erkennt, zu einer Entladung der Batterie führen.

• Die Verwendung dieses Geräts unter anderen als den folgenden Bedingungen kann zu Brand oder Fehlfunktion führen.
  • Fahrzeuge mit einer 12-Volt-Batterie und negativer Erdung.
  • Wenn der Lautsprecherausgang von 4 Kanälen verwendet wird, verwenden Sie Lautsprecher über 50 W (maximale Eingangsleistung) und zwischen 4 Ω und 8 Ω (Impedanzwert). Verwenden Sie keine 1 Ω bis 3 Ω Lautsprecher für dieses Gerät.
  • Wenn der hintere Lautsprecherausgang von 2 Ω eines Subwoofers verwendet wird, verwenden Sie Lautsprecher über 70 W (maximale Eingangsleistung).
    * Eine Anschlussmethode finden Sie unter Anschlüsse.
• Um Kurzschlüsse, Überhitzung oder Fehlfunktionen zu vermeiden, befolgen Sie unbedingt die folgenden Anweisungen.
  • Trennen Sie den Minuspol der Batterie vor der Installation.
  • Befestigen Sie die Verkabelung mit Kabelklemmen oder Klebeband. Wickeln Sie Klebeband um Kabel, die mit Metallteilen in Kontakt kommen, um die Verkabelung zu schützen.
  • Verlegen Sie alle Kabel von beweglichen Teilen fern, wie z. B. dem Schalthebel und den Sitzschienen.
  • Verlegen Sie alle Kabel von heißen Stellen fern, wie z. B. in der Nähe des Heizungsauslasses.
  • Schließen Sie das gelbe Kabel nicht an die Batterie an, indem Sie es durch die Öffnung zum Motorraum führen.
  • Decken Sie alle nicht angeschlossenen Kabelverbinder mit Isolierband ab.
  • Kürzen Sie keine Kabel.
  • Schneiden Sie niemals die Isolierung des Stromkabels dieses Geräts, um die Stromversorgung mit anderen Geräten zu teilen. Die Stromkapazität des Kabels ist begrenzt.
  • Verwenden Sie eine Sicherung der vorgeschriebenen Nennleistung.
  • Verkabeln Sie das negative Lautsprecherkabel niemals direkt mit Masse.
  • Verbinden Sie niemals negative Kabel mehrerer Lautsprecher miteinander.
• Wenn dieses Gerät eingeschaltet ist, werden Steuersignale über das blau/weiße Kabel gesendet. Schließen Sie dieses Kabel an die Systemfernbedienung eines externen Leistungsverstärkers oder an die Steuerklemme des Auto-Antennenrelais des Fahrzeugs an (max. 300 mA 12 V DC). Wenn das Fahrzeug mit einer Glasantenne ausgestattet ist, schließen Sie es an die Stromversorgungsklemme des Antennenverstärkers an.
• Schließen Sie das blau/weiße Kabel niemals an die Stromklemme eines externen Leistungsverstärkers an. Schließen Sie es auch niemals an die Stromklemme der Auto-Antenne an. Dies kann zu einer Entladung der Batterie oder einer Fehlfunktion führen.
• Das schwarze Kabel ist Masse. Massekabel für dieses Gerät und andere Geräte (insbesondere Hochstromprodukte wie Leistungsverstärker) müssen separat verkabelt werden. Andernfalls kann ein versehentliches Ablösen zu Brand oder Fehlfunktion führen.
• Das grafische Symbol auf dem Produkt bedeutet Gleichstrom.
• Die Funktion und Audioeinstellungen, abgesehen von der Einstellung der RCA-Vorverstärkerausgänge, bleiben im Speicher erhalten, wenn das Gerät von der Stromversorgung getrennt wird.

Dieses Gerät

1. Stromkabel-Eingang
2. Hinterer Ausgang oder Subwoofer-Ausgang
3. Antenneneingang
4. Sicherung (10 A)
5. Kabelfernbedienungs-Eingang
   Ein kabelgebundener Fernbedienungsadapter kann angeschlossen werden (separat erhältlich).

Stromkabel

1. Zum Stromkabel-Eingang
2. Je nach Fahrzeugtyp kann die Funktion von und unterschiedlich sein. In diesem Fall stellen Sie sicher, dass Sie mit und mit verbinden.
3. Gelb
   Backup (oder Zubehör)
4. Gelb
   An die Konstant-12-V-Versorgungsklemme anschließen.
5. Rot
   Zubehör (oder Backup)
6. Rot
   An die vom Zündschalter gesteuerte Klemme anschließen (12 V DC).
7. Verbinden Sie Kabel der gleichen Farbe miteinander.
8. Schwarz (Chassis-Masse)
9. Blau/weiß
   Die Pin-Belegung des ISO-Steckers variiert je nach Fahrzeugtyp. Verbinden Sie und , wenn Pin 5 ein Antennensteuertyp ist. Bei einem anderen Fahrzeugtyp verbinden Sie niemals und .
10. Blau/weiß
    An die Systemsteuerklemme des Leistungsverstärkers anschließen (max. 300 mA 12 V DC).
11. Blau/weiß
    An die Steuerklemme des Auto-Antennenrelais anschließen (max. 300 mA 12 V DC).
12. Gelb/schwarz
    Wenn Sie Geräte mit einer Mute-Funktion (Stummschaltfunktion) verwenden, verbinden Sie diese Leitung mit der Audio Mute-Leitung (Audio-Stummschaltleitung) dieses Geräts. Andernfalls halten Sie die Audio Mute-Leitung (Audio-Stummschaltleitung) frei von Verbindungen.
13. Lautsprecherkabel
    Weiß: Vorne links
    Weiß/schwarz: Vorne links
    Grau: Vorne rechts
    Grau/schwarz: Vorne rechts
    Grün: Hinten links oder Subwoofer
    Grün/schwarz: Hinten links oder Subwoofer
    Violett: Hinten rechts oder Subwoofer
    Violett/schwarz: Hinten rechts oder Subwoofer
14. ISO-Stecker
    Bei einigen Fahrzeugen kann der ISO-Stecker in zwei Teile geteilt sein. In diesem Fall stellen Sie sicher, dass Sie beide Stecker anschließen.

HINWEISE

• Ändern Sie das Anfangsmenü dieses Geräts. Siehe [SP-P/O MODE]. Der Subwoofer-Ausgang dieses Geräts ist monaural.
• Wenn Sie einen Subwoofer mit 2 Ω verwenden, stellen Sie sicher, dass Sie den Subwoofer an die violetten und violett/schwarzen Leitungen dieses Geräts anschließen. Schließen Sie nichts an die grünen und grün/schwarzen Leitungen an.

Leistungsverstärker (separat erhältlich)

Führen Sie diese Anschlüsse durch, wenn Sie den optionalen Verstärker verwenden.

1. Systemfernbedienung An das blau/weiße Kabel anschließen.
2. Leistungsverstärker (separat erhältlich)
3. Mit RCA-Kabeln (separat erhältlich) verbinden
4. Zum hinteren Ausgang oder Subwoofer-Ausgang
5. Hinterer Lautsprecher oder Subwoofer

Installation

• Überprüfen Sie alle Anschlüsse und Systeme vor der Endinstallation.
• Verwenden Sie keine unautorisierten Teile, da dies zu Fehlfunktionen führen kann.
• Wenden Sie sich an Ihren Händler, wenn die Installation das Bohren von Löchern oder andere Modifikationen am Fahrzeug erfordert.
• Installieren Sie dieses Gerät nicht an Orten, wo:
  • es den Betrieb des Fahrzeugs beeinträchtigen könnte.
  • es bei einem plötzlichen Halt zu Verletzungen eines Beifahrers führen könnte.
• Installieren Sie dieses Gerät entfernt von heißen Stellen, wie z.B. in der Nähe des Heizungsauslasses.
• Optimale Leistung wird erzielt, wenn das Gerät in einem Winkel von weniger als 60° installiert wird.

• Achten Sie bei der Installation darauf, dass Sie zur Gewährleistung einer ordnungsgemäßen Wärmeabfuhr bei der Verwendung dieses Geräts ausreichend Platz hinter der Rückseite lassen und lose Kabel so verlegen, dass sie die Lüftungsschlitze nicht blockieren.


Einbau im DIN-Schacht

1. Setzen Sie die mitgelieferte Einbauhülse in das Armaturenbrett ein.
2. Befestigen Sie die Einbauhülse, indem Sie die Metalllaschen (90°) mit einem Schraubendreher in Position biegen.

1. Armaturenbrett
2. Einbauhülse
   • Stellen Sie sicher, dass das Gerät sicher und fest installiert ist. Eine instabile Installation kann zu Aussetzern oder anderen Fehlfunktionen führen.

Wenn die mitgelieferte Einbauhülse nicht verwendet wird

1. Bestimmen Sie die passende Position, an der die Löcher an der Halterung und an der Seite des Geräts übereinstimmen.


2. Ziehen Sie auf jeder Seite zwei Schrauben fest.


1. Blechschraube (5 mm × 9 mm, nicht im Lieferumfang enthalten)
2. Montagehalterung
3. Armaturenbrett oder Konsole

Entfernen des Geräts (installiert mit der mitgelieferten Einbauhülse)

1. Entfernen Sie den Zierrahmen.

1. Zierrahmen
2. Kerblasche
   • Das Lösen der Frontblende ermöglicht einen leichteren Zugang zum Zierrahmen.
   • Beim erneuten Anbringen des Zierrahmens zeigen Sie die Seite mit der Kerblasche nach unten.

2. Führen Sie die mitgelieferten Entriegelungswerkzeuge auf beiden Seiten des Geräts ein, bis sie einrasten.
3. Ziehen Sie das Gerät aus dem Armaturenbrett.


Grundlegende Bedienung

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Über das Hauptmenü

Im Hauptmenü können Sie verschiedene Einstellungen vornehmen.

1. Drücken Sie den M.C.-Drehregler, um das Hauptmenü anzuzeigen.
2. Drehen Sie den M.C.-Drehregler, um eine der untenstehenden Kategorien auszuwählen, und drücken Sie dann zur Bestätigung.
   • FUNCTION (Funktion)-Einstellungen
   • AUDIO (Audio)-Einstellungen
   • SYSTEM (System)-Einstellungen
   • ILLUMINATION (Beleuchtung)-Einstellungen
3. Drehen Sie den M.C.-Drehregler, um die Optionen auszuwählen, und drücken Sie dann zur Bestätigung.

Häufig verwendete Bedienvorgänge

Zweck	Bedienung
Einschalten	Drücken Sie SRC/OFF zum Einschalten. Halten Sie SRC/OFF gedrückt, um das Gerät auszuschalten.
Lautstärke einstellen	Drehen Sie den M.C.-Drehregler.
Quelle auswählen	Drücken Sie SRC/OFF wiederholt.
Anzeigeinformationen ändern	Drücken Sie DISP wiederholt.
Zur vorherigen Anzeige/Liste zurückkehren	Drücken Sie BAND/ .
Vom Menü zur Normalanzeige zurückkehren	Halten Sie BAND/ .
Anzeigehelligkeit ändern	Halten Sie BAND/ .
Basspegel verstärken	Drücken Sie BASS. Sie können den Basspegel unter [BASS BOOST] (Bassverstärkung) auswählen.

Setup-Bedienung

Wenn Sie nach der Installation den Zündschalter auf ON (Ein) stellen, erscheint [SET UP:YES] (EINRICHTUNG:JA) im Display.

1. Drücken Sie den M.C.-Drehregler.
2. Drehen Sie den M.C.-Drehregler, um die Optionen auszuwählen, und drücken Sie dann zur Bestätigung.
   Um zur nächsten Menüoption zu gelangen, müssen Sie Ihre Auswahl bestätigen.

3. [QUIT:YES] (BEENDEN:JA) erscheint, wenn alle Einstellungen vorgenommen wurden. Um zum ersten Element des Setup-Menüs zurückzukehren, drehen Sie den M.C.-Drehregler, um [QUIT:NO] (BEENDEN:NEIN) auszuwählen, und drücken Sie dann zur Bestätigung.
4. Drücken Sie den M.C.-Drehregler, um die Einstellungen zu bestätigen.

Tuner-Bedienung

Empfangen von voreingestellten Sendern

1. Drücken Sie SRC/OFF, um [RADIO] (RADIO) auszuwählen.
2. Drücken Sie BAND/ , um das Band auszuwählen.
   [FM1] [FM2][FM3][MW]/[LW]
3. Drücken Sie eine Zifferntaste ( bis ).

Best Station Memory (BSM) (Beste Sender Speichern)

1. Nachdem Sie das Band ausgewählt haben, drücken Sie den M.C.-Drehregler, um das Hauptmenü anzuzeigen.
2. Drehen Sie den M.C.-Drehregler, um [FUNCTION] (FUNKTION) auszuwählen, und drücken Sie dann zur Bestätigung.
3. Drehen Sie den M.C.-Drehregler, um [BSM] auszuwählen, und drücken Sie dann zur Bestätigung.

Sender manuell speichern

1. Während Sie den Sender empfangen, den Sie speichern möchten, halten Sie eine der Zifferntasten ( bis ) gedrückt, bis sie aufhört zu blinken.

CD-/USB-/AUX-Bedienung

CD

1. Führen Sie eine Disc mit der beschrifteten Seite nach oben in den Disc-Ladeschacht ein.
   Um eine Disc auszuwerfen, stoppen Sie zuerst die Wiedergabe und drücken Sie dann .

USB

1. Öffnen Sie die USB-Anschlussabdeckung.
2. Schließen Sie das USB-Gerät mit einem geeigneten Kabel an.

MTP-Verbindung Ein Gerät mit Android OS 4.0 oder den meisten späteren Versionen kann über MTP mit dem Gerät verbunden werden, indem das mit dem Android-Gerät gelieferte Kabel verwendet wird. Je nach angeschlossenem Gerät, Betriebssystemversion oder Anzahl der Dateien auf dem Gerät können Audiodateien/Songs jedoch möglicherweise nicht über MTP wiedergegeben werden. HINWEIS Wenn Sie eine MTP-Verbindung verwenden, muss [ANDROID WIRED] (ANDROID VERKABELT) in den SYSTEM (SYSTEM)-Einstellungen auf [MEMORY] (SPEICHER) eingestellt werden.

AUX

1. Stecken Sie den Stereo-Mini-Stecker in die AUX-Eingangsbuchse.
2. Drücken Sie SRC/OFF, um [AUX] (AUX) als Quelle auszuwählen.

Verbindung mit der Pioneer ARC APP herstellen

Die Advanced-App von Pioneer verwandelt Ihr kompatibles Smartphone in eine leistungsstarke Touchscreen-Fernbedienung.

Versuchen Sie nicht, die Anwendung während der Fahrt zu bedienen. Stellen Sie sicher, dass Sie Ihr Fahrzeug am Straßenrand in einer sicheren Position abstellen, bevor Sie versuchen, die Bedienelemente der Anwendung zu nutzen.

HINWEIS
Diese Funktion ist kompatibel mit Telefonen, die Android 4.1 bis 7.1.2 verwenden und auch AOA (Android Open Accessory) 2.0 unterstützen. Die Kompatibilität hängt jedoch vom Smartphone ab.

1. Rufen Sie das SYSTEM-Menü auf (siehe "About the main menu" (Über das Hauptmenü)).
2. Drehen Sie den M.C.-Drehregler, um [ANDROID WIRED] (ANDROID VERKABELT) auszuwählen, und drücken Sie dann zur Bestätigung.
3. Drehen Sie den M.C.-Drehregler, um [APP CONTROL] (APP-STEUERUNG) auszuwählen, und drücken Sie dann zur Bestätigung.
4. Drehen Sie den M.C.-Drehregler, um [P.APP AUTO ON] (P.APP AUTO EIN) auszuwählen, und drücken Sie dann zur Bestätigung.
5. Drehen Sie den M.C.-Drehregler, um [ON] (EIN) auszuwählen, und drücken Sie dann zur Bestätigung.
6. Verbinden Sie dieses Gerät über USB mit dem Android-Gerät.
   Die Pioneer ARC APP auf dem Gerät startet automatisch.
