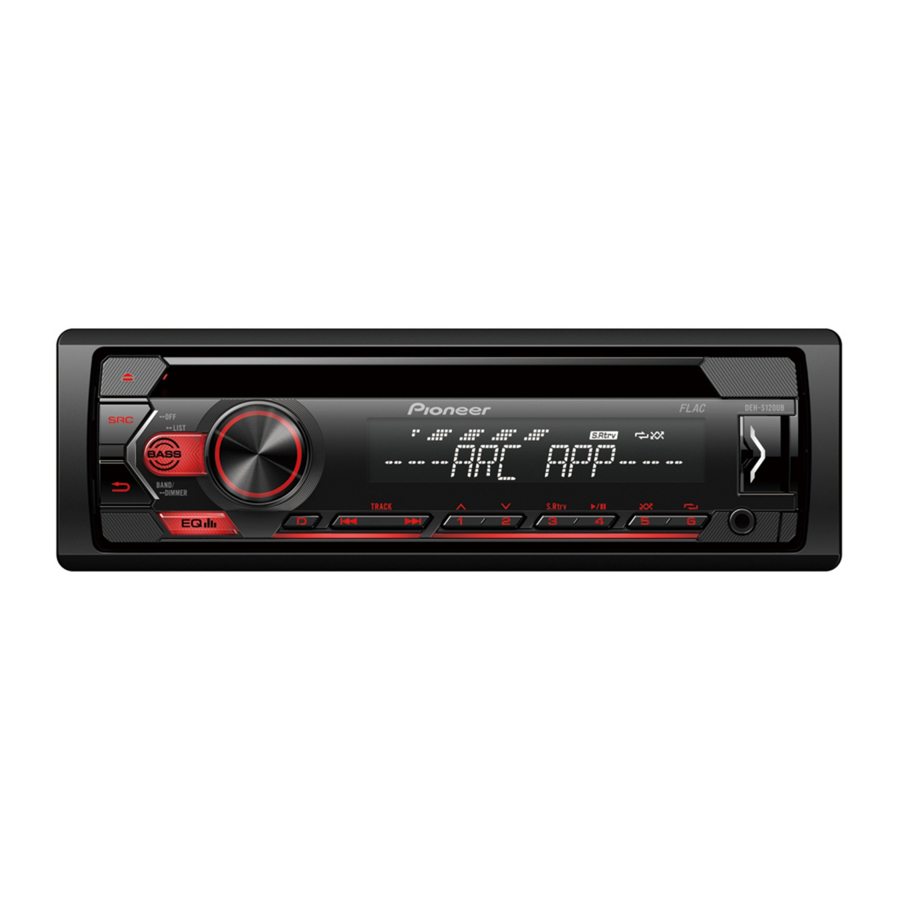

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Hızlı Başlangıç

Başlamadan Önce

Bu PIONEER ürününü satın aldığınız için teşekkür ederiz
Doğru kullanımı sağlamak için, lütfen bu ürünü kullanmadan önce bu kılavuzu okuyun. Özellikle bu kılavuzdaki UYARI ve DİKKAT bölümlerini okuyup bunlara uymanız önemlidir. Lütfen kılavuzu güvenli ve erişilebilir bir yerde saklayın.

Bu ürünü atmak isterseniz, genel evsel atıklarla karıştırmayın. Kullanılmış elektronik ürünler için, uygun işlem, geri kazanım ve geri dönüşüm gerektiren mevzuata uygun olarak ayrı bir toplama sistemi bulunmaktadır.

AB üyesi ülkelerdeki, İsviçre ve Norveç'teki özel haneler, kullanılmış elektronik ürünlerini belirlenmiş toplama tesislerine veya bir perakendeciye (benzer yeni bir ürün satın alırsanız) ücretsiz olarak iade edebilirler.
Yukarıda belirtilmeyen ülkeler için, lütfen imha etme yöntemleri hakkında yerel yetkililerinizle iletişime geçin. Bunu yaparak, atılan ürününüzün gerekli işlem, geri kazanım ve geri dönüşümden geçmesini sağlayacak ve böylece çevre ve insan sağlığı üzerindeki potansiyel olumsuz etkileri önleyeceksiniz.

• Bu ürünü kendiniz kurmaya veya bakımını yapmaya çalışmayın. Elektronik ekipman ve otomotiv aksesuarları konusunda eğitim ve deneyimi olmayan kişiler tarafından bu ürünün kurulması veya bakımı tehlikeli olabilir ve sizi elektrik çarpması, yaralanma veya diğer tehlikelere maruz bırakabilir.
• Sürüş sırasında üniteyi çalıştırmaya çalışmayın. Cihaz üzerindeki kontrolleri kullanmaya başlamadan önce yolun kenarına çekip aracınızı güvenli bir yere park ettiğinizden emin olun.

• Bu ünitenin nem ve/veya sıvılarla temas etmesine izin vermeyin. Elektrik çarpması meydana gelebilir. Ayrıca, sıvılarla temas sonucu bu ünitede hasar, duman ve aşırı ısınma meydana gelebilir.
• Dış sesleri duyabileceğiniz kadar sesi her zaman düşük tutun.
• Pioneer CarStereo-Pass yalnızca Almanya'da kullanım içindir.
• Bu ürün, Ses, video ve benzeri elektronik cihazlar - Güvenlik gereksinimleri, IEC 60065 kapsamında orta ve tropikal iklim koşullarında değerlendirilmiştir.

Bu ürün, güvenlik standardı IEC 60825-1:2014 uyarınca sınıflandırılmış bir Sınıf 1 lazer ürünüdür.

Sorun yaşarsanız
Bu ünite düzgün çalışmazsa, lütfen satıcınızla veya size en yakın yetkili PIONEER Servis İstasyonu ile iletişime geçin.

Bağlantılar

• Bu üniteyi kontak anahtarında ACC (aksesuar) konumu olmayan bir araca takarken, kırmızı kabloyu kontak anahtarının çalışmasını algılayan terminale bağlamamak akü bitmesine neden olabilir.

• Bu üniteyi aşağıdakiler dışındaki koşullarda kullanmak yangına veya arızaya neden olabilir.
  • 12 voltluk aküye ve negatif topraklamaya sahip araçlar.
  • Hoparlör çıkışı 4 kanal tarafından kullanıldığında, 50 W'ın üzerinde (maksimum giriş gücü) ve 4 Ω ila 8 Ω (empedans değeri) arasında hoparlörler kullanın. Bu ünite için 1 Ω ila 3 Ω hoparlörler kullanmayın.
  • Arka hoparlör çıkışı 2 Ω subwoofer tarafından kullanıldığında, 70 W'ın üzerinde (maksimum giriş gücü) hoparlörler kullanın.
    * Bağlantı yöntemi için lütfen bağlantılara bakın.
• Kısa devre, aşırı ısınma veya arızayı önlemek için aşağıdaki talimatlara uyduğunuzdan emin olun.
  • Kurulumdan önce akünün negatif terminalini ayırın.
  • Kablolamayı kablo kelepçeleri veya yapışkan bant ile sabitleyin. Kablolamayı korumak için metal parçalarla temas eden kablolamanın etrafına yapışkan bant sarın.
  • Tüm kabloları vites kolu ve koltuk rayları gibi hareketli parçalardan uzağa yerleştirin.
  • Tüm kabloları ısıtıcı çıkışının yakını gibi sıcak yerlerden uzağa yerleştirin.
  • Sarı kabloyu motor bölmesine giden delikten geçirerek aküye bağlamayın.
  • Ayrılmış kablo konektörlerini yalıtım bandıyla kapatın.
  • Hiçbir kabloyu kısaltmayın.
  • Gücü diğer cihazlarla paylaşmak için bu ünitenin güç kablosunun yalıtımını asla kesmeyin. Kablonun akım kapasitesi sınırlıdır.
  • Belirtilen değerde bir sigorta kullanın.
  • Negatif hoparlör kablosunu asla doğrudan toprağa bağlamayın.
  • Birden fazla hoparlörün negatif kablolarını asla bir araya getirmeyin.
• Bu ünite açıkken, kontrol sinyalleri mavi/beyaz kablo üzerinden gönderilir. Bu kabloyu harici bir güç amplifikatörünün sistem uzaktan kumandasına veya aracın otomatik anten röle kontrol terminaline (maks. 300mA 12 V DC) bağlayın. Araç cam antenle donatılmışsa, anten yükseltici güç kaynağı terminaline bağlayın.
• Mavi/beyaz kabloyu asla harici bir güç amplifikatörünün güç terminaline bağlamayın. Ayrıca, otomatik antenin güç terminaline de asla bağlamayın. Bunu yapmak akü bitmesine veya arızaya neden olabilir.
• Siyah kablo topraktır. Bu ünite ve diğer ekipmanlar (özellikle güç amplifikatörleri gibi yüksek akımlı ürünler) için toprak kabloları ayrı ayrı kablolanmalıdır. Aksi takdirde, kazara ayrılma yangına veya arızaya neden olabilir.
• Ürünün üzerine yerleştirilen grafik sembol doğru akım anlamına gelir.
• RCA ön çıkışlarının ayarı dışındaki fonksiyon ve ses ayarları, ünite güç kaynağından ayrılırsa bellekte saklanır.

Bu ünite

1. Güç kablosu girişi
2. Arka çıkış veya subwoofer çıkışı
3. Anten girişi
4. Sigorta (10 A)
5. Kablolu uzaktan kumanda girişi
   Sert kablolu uzaktan kumanda adaptörü bağlanabilir (ayrı satılır).

Güç kablosu

1. Güç kablosu girişine
2. Aracın türüne bağlı olarak, ve işlevi farklı olabilir. Bu durumda, öğesini öğesine ve öğesini öğesine bağladığınızdan emin olun.
3. Sarı
   Yedekleme (veya aksesuar)
4. Sarı
   Sabit 12 V besleme terminaline bağlayın.
5. Kırmızı
   Aksesuar (veya yedekleme)
6. Kırmızı
   Kontak anahtarı tarafından kontrol edilen terminale bağlayın (12 V DC).
7. Aynı renkteki kabloları birbirine bağlayın.
8. Siyah (şasi toprağı)
9. Mavi/beyaz
   ISO konektörünün pin konumu, araç tipine göre farklılık gösterecektir. Pin 5 bir anten kontrol tipi olduğunda ve öğelerini bağlayın. Başka bir araç türünde, ve öğelerini asla bağlamayın.
10. Mavi/beyaz
    Güç amplifikatörünün sistem kontrol terminaline bağlayın (maks. 300 mA 12 V DC).
11. Mavi/beyaz
    Otomatik anten röle kontrol terminaline bağlayın (maks. 300 mA 12 V DC).
12. Sarı/siyah
    Mute (sessiz) fonksiyonu olan bir ekipman kullanıyorsanız, bu kabloyu o ekipmandaki Audio Mute (Ses Kapatma) kablosuna bağlayın. Aksi takdirde, Audio Mute (Ses Kapatma) kablosunu herhangi bir bağlantıdan uzak tutun.
13. Hoparlör kabloları
    Beyaz: Ön sol
    Beyaz/siyah: Ön sol
    Gri: Ön sağ
    Gri/siyah: Ön sağ
    Yeşil: Arka sol veya subwoofer
    Yeşil/siyah: Arka sol veya subwoofer
    Mor: Arka sağ veya subwoofer
    Mor/siyah: Arka sağ veya subwoofer
14. ISO konektörü
    Bazı araçlarda, ISO konektörü ikiye ayrılabilir. Bu durumda, her iki konektöre de bağladığınızdan emin olun.

NOTLAR

• Bu ünitenin ilk menüsünü değiştirin. [SP-P/O MODE]'ye bakın. Bu ünitenin subwoofer çıkışı mono'dur.
• 2 Ω subwoofer kullanırken, subwoofer'ı bu ünitenin mor ve mor/siyah kablolarına bağladığınızdan emin olun. Yeşil ve yeşil/siyah kablolara hiçbir şey bağlamayın.

Güç amplifikatörü (ayrı satılır)

İsteğe bağlı amplifikatörü kullanırken bu bağlantıları gerçekleştirin.

1. Sistem uzaktan kumandası Mavi/beyaz kabloya bağlayın.
2. Güç amplifikatörü (ayrı satılır)
3. RCA kablolarıyla bağlayın (ayrı satılır)
4. Arka çıkışa veya subwoofer çıkışına
5. Arka hoparlör veya subwoofer

Kurulum

• Son kurulumdan önce tüm bağlantıları ve sistemleri kontrol edin.
• Yetkisiz parçalar kullanmayın, aksi takdirde arızalara neden olabilir.
• Kurulum delik delmeyi veya araçta başka değişiklikler yapmayı gerektiriyorsa, satıcınıza danışın.
• Bu üniteyi şu yerlere kurmayın:
  • aracın çalışmasına müdahale edebilecek yerler.
  • ani bir duruş sonucu yolcuya zarar verebilecek yerler.
• Bu üniteyi ısıtıcı çıkışı gibi sıcak yerlerden uzağa kurun.
• Ünite 60°'den daha küçük bir açıyla kurulduğunda optimum performans elde edilir.

• Kurulum sırasında, bu üniteyi kullanırken uygun ısı dağılımını sağlamak için, arka panelin arkasında yeterli boşluk bıraktığınızdan ve gevşek kabloları havalandırmayı engellemeyecek şekilde sardığınızdan emin olun.


DIN montaj kurulumu

1. Birlikte verilen montaj manşonunu gösterge paneline yerleştirin.
2. Metal tırnakları (90°) yerine bükmek için bir tornavida kullanarak montaj manşonunu sabitleyin.

1. Gösterge paneli
2. Montaj manşonu
   • Ünitenin yerine güvenli bir şekilde takıldığından emin olun. Dengesiz bir kurulum atlamaya veya başka arızalara neden olabilir.

Birlikte verilen montaj manşonunu kullanmadığınızda

1. Braketteki deliklerin ve ünitenin yan tarafının eşleştiği uygun konumu belirleyin.


2. Her iki taraftaki iki vidayı sıkın.


1. Kılavuz vida (5 mm × 9 mm, ürünle birlikte verilmez)
2. Montaj braketi
3. Gösterge paneli veya konsol

Ünitenin çıkarılması (birlikte verilen montaj manşonu ile takılmış)

1. Trim halkasını çıkarın.

1. Trim halkası
2. Çentikli tırnak
   • Ön paneli serbest bırakmak, trim halkasına daha kolay erişilmesini sağlar.
   • Trim halkasını yeniden takarken, çentikli tırnağın bulunduğu tarafı aşağı doğru çevirin.

2. Birlikte verilen çıkarma anahtarlarını, yerine oturana kadar ünitenin her iki tarafına da yerleştirin.
3. Üniteyi gösterge panelinden çekin.


Temel kullanım

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Ana menü hakkında

Ana menüde çeşitli ayarları yapabilirsiniz.

1. Ana menüyü görüntülemek için M.C. kadranına basın.
2. Aşağıdaki kategorilerden birini seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
   • FUNCTION (İŞLEV) ayarları
   • AUDIO (SES) ayarları
   • SYSTEM (SİSTEM) ayarları
   • ILLUMINATION (AYDINLATMA) ayarları
3. Seçenekleri seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.

Sık kullanılan işlemler

Amaç	İşlem
Gücü açın	Gücü açmak için SRC/OFF düğmesine basın. Gücü kapatmak için SRC/OFF düğmesini basılı tutun.
Sesi ayarlayın	M.C. kadranını çevirin.
Bir kaynak seçin	SRC/OFF düğmesine art arda basın.
Ekran bilgilerini değiştirin	DISP düğmesine art arda basın.
Önceki ekrana/listeye dönün	BAND/ düğmesine basın.
Menüden normal ekrana dönün	BAND/ düğmesini basılı tutun.
Ekran parlaklığını değiştirin	BAND/ düğmesini basılı tutun.
Bas seviyesini yükseltin	BASS düğmesine basın. [BASS BOOST] (BAS YÜKSELTME) içinde bas seviyesini seçebilirsiniz.

Kurulum işlemi

Kontak anahtarını kurulumdan sonra AÇIK konumuna getirdiğinizde, ekranda [SET UP:YES] (KURULUM:EVET) görünür.

1. M.C. kadranına basın.
2. Seçenekleri seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
   Bir sonraki menü seçeneğine geçmek için seçiminizi onaylamanız gerekir.

3. Tüm ayarlar yapıldığında [QUIT:YES] (ÇIKIŞ:EVET) görünür. Kurulum menüsünün ilk öğesine dönmek için M.C. kadranını çevirerek [QUIT:NO] (ÇIKIŞ:HAYIR) seçeneğini belirleyin ve ardından onaylamak için basın.
4. Ayarları onaylamak için M.C. kadranına basın.

Tuner kullanımı

Ön ayarlı istasyonları alma

1. [RADIO] (RADYO) seçmek için SRC/OFF düğmesine basın.
2. Bandı seçmek için BAND/ düğmesine basın.
   [FM1] [FM2][FM3][MW]/[LW]
3. Bir numara düğmesine basın ( - ).

En iyi istasyonlar hafızası (BSM)

1. Bandı seçtikten sonra, ana menüyü görüntülemek için M.C. kadranına basın.
2. [FUNCTION] (İŞLEV) seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.
3. [BSM] seçmek için M.C. kadranını çevirin, ardından onaylamak için basın.

İstasyonları manuel olarak kaydetmek için

1. Kaydetmek istediğiniz istasyonu alırken, yanıp sönmeyi durdurana kadar numara düğmelerinden birini ( - ) basılı tutun.

CD/USB/AUX kullanımı

CD

1. Bir diski etiketli tarafı yukarı bakacak şekilde disk yükleme yuvasına yerleştirin.
   Bir diski çıkarmak için, önce oynatmayı durdurun, ardından düğmesine basın.

USB

1. USB bağlantı noktası kapağını açın.
2. Uygun bir kablo kullanarak USB cihazını takın.

MTP bağlantısı Android OS 4.0 veya sonraki sürümlerin çoğuyla yüklenmiş bir cihaz, Android cihazıyla birlikte verilen kablo kullanılarak MTP aracılığıyla üniteye bağlanabilir. Ancak, bağlı cihaza, işletim sistemi sürümüne veya cihazdaki dosya sayısına bağlı olarak, ses dosyaları/şarkılar MTP aracılığıyla çalınamayabilir. NOT Bir MTP bağlantısı kullanıyorsanız, SİSTEM ayarlarında [ANDROID WIRED] (ANDROID KABLOLU) ayarının [MEMORY] (HAFIZA) olarak ayarlanması gerekir.

AUX

1. Stereo mini fişi AUX giriş jakına takın.
2. Kaynak olarak [AUX] seçmek için SRC/OFF düğmesine basın.

Pioneer ARC APP ile Bağlantı Kurma

Pioneer'ın Gelişmiş uygulaması, uyumlu akıllı telefonunuzu güçlü bir dokunmatik uzaktan kumandaya dönüştürür.

Sürüş sırasında uygulamayı kullanmaya çalışmayın. Uygulamadaki kontrolleri kullanmaya başlamadan önce yolun kenarına çekin ve aracınızı güvenli bir yere park edin.

NOT (Not)
Bu işlev, Android 4.1'den 7.1.2'ye kadar çalışan ve ayrıca AOA (Android Open Accessory) 2.0'ı destekleyen bir telefonla uyumludur, ancak uyumluluk akıllı telefona bağlıdır.

1. SİSTEM menüsüne girin ("Ana menü hakkında" bölümüne bakın).
2. M.C. kadranını çevirerek [ANDROID WIRED] öğesini seçin ve ardından onaylamak için basın.
3. M.C. kadranını çevirerek [APP CONTROL] (UYGULAMA KONTROLÜ) öğesini seçin ve ardından onaylamak için basın.
4. M.C. kadranını çevirerek [P.APP AUTO ON] (P.UYG AÇMA OTOMATİK) öğesini seçin ve ardından onaylamak için basın.
5. M.C. kadranını çevirerek [ON] (AÇIK) öğesini seçin ve ardından onaylamak için basın.
6. Bu üniteyi USB üzerinden Android cihazına bağlayın.
   Cihazdaki Pioneer ARC APP otomatik olarak başlar.
