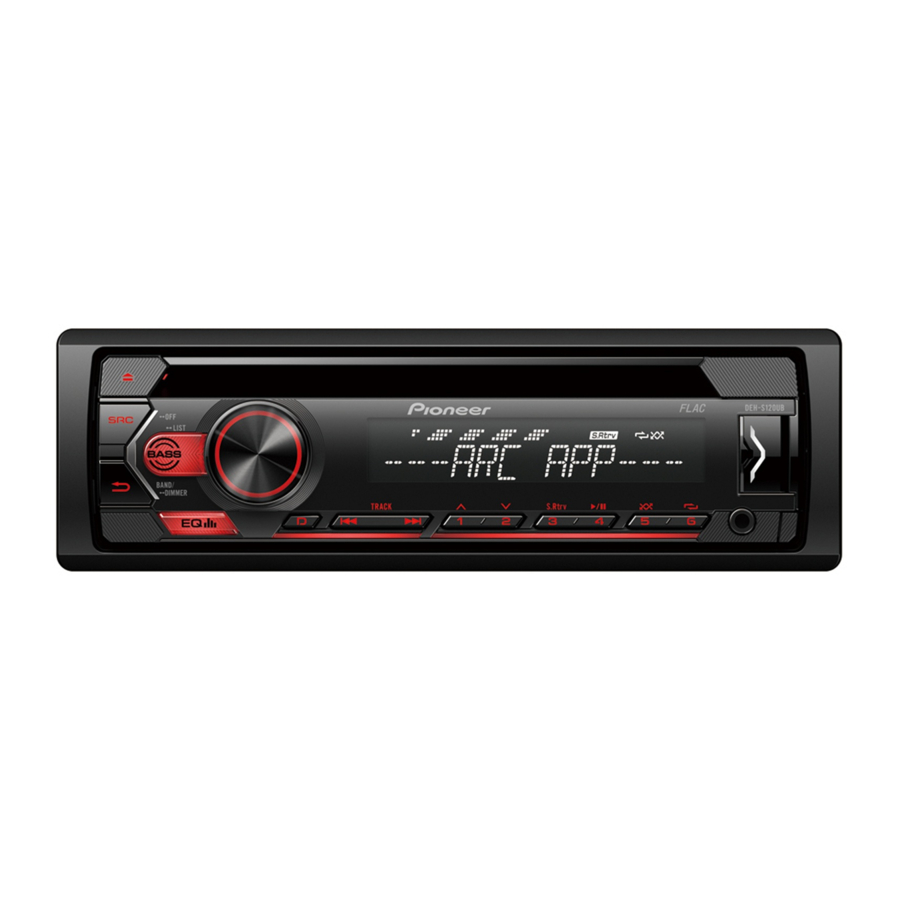

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Gyors üzembe helyezés

Mielőtt elkezdené

Köszönjük, hogy megvásárolta ezt a PIONEER terméket
A megfelelő használat érdekében kérjük, olvassa el ezt az útmutatót a termék használata előtt. Különösen fontos, hogy elolvassa és betartsa az útmutatóban található FIGYELMEZTETÉSeket és VIGYÁZATokat. Kérjük, tartsa az útmutatót biztonságos és hozzáférhető helyen a későbbi használatra.

Ha meg szeretne szabadulni ettől a terméktől, ne keverje a szokásos háztartási hulladékkal. A használt elektronikai termékekre külön gyűjtési rendszer vonatkozik a jogszabályoknak megfelelően, amelyek megfelelő kezelést, hasznosítást és újrahasznosítást írnak elő.

Az EU tagállamaiban, Svájcban és Norvégiában élő magánháztartások ingyenesen visszavihetik használt elektronikai termékeiket a kijelölt gyűjtőhelyekre vagy egy kiskereskedőhöz (ha hasonló újat vásárol).
A fent nem említett országok esetében kérjük, vegye fel a kapcsolatot a helyi hatóságokkal a helyes ártalmatlanítási módszerrel kapcsolatban. Ezzel biztosítja, hogy a leselejtezett termék a szükséges kezelésen, hasznosításon és újrahasznosításon menjen keresztül, és így megelőzze a környezetre és az emberi egészségre gyakorolt esetleges negatív hatásokat.

• Ne kísérelje meg a termék saját kezű beszerelését vagy javítását. A termék beszerelése vagy javítása olyan személyek által, akik nem rendelkeznek megfelelő képzettséggel és tapasztalattal az elektronikai berendezések és az autó tartozékok terén, veszélyes lehet, és elektromos áramütés, sérülés vagy egyéb veszélyek kockázatának teheti ki.
• Ne próbálja meg működtetni a készüléket vezetés közben. Mielőtt megpróbálná használni a készülék kezelőszerveit, álljon meg az út szélén, és parkolja le járművét biztonságos helyen.

• Ne engedje, hogy ez a készülék nedvességgel és/vagy folyadékkal érintkezzen. Elektromos áramütés következhet be. Ezenkívül a folyadékokkal való érintkezés a készülék károsodását, füstöt és túlmelegedést okozhat.
• Mindig tartsa a hangerőt elég alacsonyan ahhoz, hogy hallja a külső hangokat.
• A Pioneer CarStereo-Pass csak Németországban használható.
• Ezt a terméket mérsékelt és trópusi éghajlati viszonyok között értékelték az Audio, video és hasonló elektronikus készülékek - Biztonsági követelmények, IEC 60065 szabvány szerint.

Ez a termék az IEC 60825-1:2014 biztonsági szabvány szerint 1. osztályú lézerterméknek minősül.

Ha problémákat tapasztal
Ha ez a készülék nem működik megfelelően, kérjük, forduljon a forgalmazóhoz vagy a legközelebbi hivatalos PIONEER szervizhez.

Csatlakozások

• Ha ezt a készüléket olyan járműbe szereli be, amelynek gyújtáskapcsolóján nincs ACC (tartozék) állás, akkor a piros kábelnek a gyújtáskulcs működését érzékelő csatlakozóhoz való csatlakoztatásának elmulasztása az akkumulátor lemerülését okozhatja.

• A készülék a következőktől eltérő körülmények közötti használata tüzet vagy meghibásodást okozhat.
  • 12 voltos akkumulátorral és negatív földeléssel rendelkező járművek.
  • Ha a hangszóró kimenetet 4 csatorna használja, használjon 50 W feletti (maximális bemeneti teljesítményű) és 4 Ω és 8 Ω közötti (impedanciaértékű) hangszórókat. Ne használjon 1 Ω és 3 Ω közötti hangszórókat ehhez a készülékhez.
  • Ha a hátsó hangszóró kimenetet 2 Ω-os mélysugárzó használja, használjon 70 W feletti (maximális bemeneti teljesítményű) hangszórókat.
    * A csatlakozási módszerrel kapcsolatban lásd a csatlakozásokat.
• A rövidzárlat, a túlmelegedés vagy a meghibásodás elkerülése érdekében feltétlenül kövesse az alábbi utasításokat.
  • Szerelés előtt húzza ki az akkumulátor negatív pólusát.
  • Rögzítse a kábeleket kábelbilincsekkel vagy ragasztószalaggal. Tekerjen ragasztószalagot a fém alkatrészekkel érintkező kábelek köré, hogy megvédje a vezetékeket.
  • Helyezzen el minden kábelt a mozgó alkatrészektől távol, mint például a sebességváltó karjától és az ülés síneitől.
  • Helyezzen el minden kábelt a forró helyektől távol, mint például a fűtőberendezés kimenete közelében.
  • Ne csatlakoztassa a sárga kábelt az akkumulátorhoz úgy, hogy azt a motortérbe vezető lyukon vezeti át.
  • Fedje le a leválasztott kábelcsatlakozókat szigetelőszalaggal.
  • Ne rövidítse le a kábeleket.
  • Soha ne vágja le a készülék tápkábelének szigetelését, hogy megossza az áramot más eszközökkel. A kábel áramkapacitása korlátozott.
  • Használjon az előírt értékű biztosítékot.
  • Soha ne kösse a negatív hangszórókábelt közvetlenül a földhöz.
  • Soha ne kösse össze több hangszóró negatív kábelét.
• Amikor a készülék be van kapcsolva, vezérlőjeleket küld a kék/fehér kábelen keresztül. Csatlakoztassa ezt a kábelt egy külső erősítő rendszer távirányítójához vagy a jármű automatikus antenna relévezérlő csatlakozójához (max. 300mA 12 V DC). Ha a jármű üvegantennával van felszerelve, csatlakoztassa az antennaerősítő tápellátás csatlakozójához.
• Soha ne csatlakoztassa a kék/fehér kábelt egy külső erősítő tápcsatlakozójához. Továbbá soha ne csatlakoztassa az automatikus antenna tápcsatlakozójához. Ez az akkumulátor lemerülését vagy meghibásodást okozhat.
• A fekete kábel a földelés. A készülék és más berendezések (különösen a nagy áramerősségű termékek, például az erősítők) földelő kábeleit külön kell bekötni. Ha nem így tesz, a véletlen leválás tüzet vagy meghibásodást okozhat.
• A terméken elhelyezett grafikus szimbólum egyenáramot jelent.
• A beállítások memóriában tárolódnak, ha a készüléket leválasztják az áramellátásról, a RCA előkimenetek beállításán kívül.

Ez a készülék

1. Tápkábel bemenet
2. Hátsó kimenet vagy mélysugárzó kimenet
3. Antenna bemenet
4. Biztosíték (10 A)
5. Vezetékes távirányító bemenet
   Vezetékes távirányító adapter csatlakoztatható (külön megvásárolható).

Tápkábel

1. A tápkábel bemenetéhez
2. A jármű típusától függően a és funkciója eltérő lehet. Ebben az esetben feltétlenül csatlakoztassa a -t a -hez, és a -t a -hez.
3. Sárga
   Biztonsági mentés (vagy tartozék)
4. Sárga
   Csatlakoztassa az állandó 12 V-os tápfeszültség csatlakozójához.
5. Piros
   Tartozék (vagy biztonsági mentés)
6. Piros
   Csatlakoztassa a gyújtáskapcsoló által vezérelt csatlakozóhoz (12 V DC).
7. Csatlakoztassa az azonos színű vezetékeket egymáshoz.
8. Fekete (alvázföldelés)
9. Kék/fehér
   Az ISO-csatlakozó tűpozíciója a jármű típusától függően eltérő lesz. Csatlakoztassa a -t és a -t, ha az 5. tű antenna vezérlő típusú. Más típusú járműnél soha ne csatlakoztassa a -t és a -t.
10. Kék/fehér
    Csatlakoztassa az erősítő rendszer vezérlő csatlakozójához (max. 300 mA 12 V DC).
11. Kék/fehér
    Csatlakoztassa az automatikus antenna relévezérlő csatlakozójához (max. 300 mA 12 V DC).
12. Sárga/fekete
    Ha olyan berendezést használ, amely Mute (Némítás) funkcióval rendelkezik, kösse ezt a vezetéket a berendezés Audio Mute (Audió némítás) vezetékéhez. Ha nem, hagyja az Audio Mute (Audió némítás) vezetéket minden csatlakozástól mentesen.
13. Hangszóró vezetékek
    Fehér: Bal első
    Fehér/fekete: Bal első
    Szürke: Jobb első
    Szürke/fekete: Jobb első
    Zöld: Bal hátsó vagy mélysugárzó
    Zöld/fekete: Bal hátsó vagy mélysugárzó
    Ibolya: Jobb hátsó vagy mélysugárzó
    Ibolya/fekete: Jobb hátsó vagy mélysugárzó
14. ISO-csatlakozó
    Egyes járművekben az ISO-csatlakozó két részre osztható. Ebben az esetben feltétlenül csatlakoztassa mindkét csatlakozót.

MEGJEGYZÉSEK

• Módosítsa a készülék kezdeti menüjét. Lásd: [SP-P/O MODE]. A készülék mélysugárzó kimenete monaurális.
• 2 Ω-os mélysugárzó használata esetén feltétlenül csatlakoztassa a mélysugárzót a készülék ibolya és ibolya/fekete vezetékeihez. Ne csatlakoztasson semmit a zöld és a zöld/fekete vezetékekhez.

Erősítő (külön megvásárolható)

Végezze el ezeket a csatlakoztatásokat az opcionális erősítő használatakor.

1. Rendszer távirányító Csatlakoztassa a kék/fehér kábelhez.
2. Erősítő (külön megvásárolható)
3. Csatlakoztassa RCA-kábelekkel (külön megvásárolható)
4. A hátsó kimenethez vagy a mélysugárzó kimenethez
5. Hátsó hangszóró vagy mélysugárzó

Telepítés

• A végleges telepítés előtt ellenőrizze az összes csatlakozást és rendszert.
• Ne használjon nem engedélyezett alkatrészeket, mert ez meghibásodásokat okozhat.
• Forduljon a kereskedőhöz, ha a telepítéshez lyukakat kell fúrni vagy más módosításokat kell végezni a járművön.
• Ne szerelje be ezt az egységet olyan helyre, ahol:
  • zavarhatja a jármű működését.
  • hirtelen megállás következtében sérülést okozhat az utasnak.
• Szerelje be ezt az egységet távol a forró helyektől, például a fűtőtest közeléből.
• Optimális teljesítmény akkor érhető el, ha az egységet 60°-nál kisebb szögben szerelik be.

• A telepítés során, a megfelelő hőelvezetés biztosítása érdekében, hagyjon elegendő helyet a hátsó panel mögött, és tekerje össze a laza kábeleket, hogy ne akadályozzák a szellőzőnyílásokat.


DIN rögzítés telepítése

1. Helyezze be a mellékelt rögzítőhüvelyt a műszerfalba.
2. Rögzítse a rögzítőhüvelyt úgy, hogy egy csavarhúzóval a helyére hajlítja a fém füleket (90°-ban).

1. Műszerfal
2. Rögzítőhüvely
   • Győződjön meg arról, hogy az egység biztonságosan van rögzítve. A nem stabil telepítés kihagyást vagy más hibákat okozhat.

Ha nem használja a mellékelt rögzítőhüvelyt

1. Határozza meg a megfelelő pozíciót, ahol a konzolon lévő lyukak és az egység oldala illeszkedik.


2. Húzzon meg két csavart mindkét oldalon.


1. Menetes csavar (5 mm × 9 mm, nem tartozék)
2. Rögzítőkeret
3. Műszerfal vagy konzol

Az egység eltávolítása (a mellékelt rögzítőhüvellyel szerelve)

1. Távolítsa el a díszítőgyűrűt.

1. Díszítőgyűrű
2. Bevágott fül
   • Az előlap kioldása könnyebbé teszi a díszítőgyűrű elérését.
   • A díszítőgyűrű visszahelyezésekor a bevágott füllel lefelé mutasson.

2. Helyezze be a mellékelt eltávolító kulcsokat az egység mindkét oldalába, amíg a helyükre nem kattannak.
3. Húzza ki az egységet a műszerfalból.


Alapműveletek

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

A főmenüről

A főmenüben különböző beállításokat végezhet.

1. Nyomja meg az M.C. tárcsát a főmenü megjelenítéséhez.
2. Forgassa el az M.C. tárcsát az alábbi kategóriák egyikének kiválasztásához, majd nyomja meg a megerősítéshez.
   • FUNCTION (FUNKCIÓ) beállítások
   • AUDIO (HANG) beállítások
   • SYSTEM (RENDSZER) beállítások
   • ILLUMINATION (VILÁGÍTÁS) beállítások
3. Forgassa el az M.C. tárcsát az opciók kiválasztásához, majd nyomja meg a megerősítéshez.

Gyakran használt műveletek

Cél	Művelet
Kapcsolja be a készüléket	Nyomja meg az SRC/OFF gombot a készülék bekapcsolásához. Nyomja meg és tartsa lenyomva az SRC/OFF gombot a készülék kikapcsolásához.
Állítsa be a hangerőt	Forgassa el az M.C. tárcsát.
Válasszon egy forrást	Nyomja meg többször az SRC/OFF gombot.
Módosítsa a kijelzőn megjelenő információkat	Nyomja meg többször a DISP gombot.
Térjen vissza az előző kijelzőhöz/listához	Nyomja meg a BAND/ gombot.
Térjen vissza a menüből a normál kijelzőhöz	Nyomja meg és tartsa lenyomva a BAND/ gombot.
Módosítsa a kijelző fényerejét	Nyomja meg és tartsa lenyomva a BAND/ gombot.
Növelje a basszus szintet	Nyomja meg a BASS gombot. A basszus szintet a [BASS BOOST] (BASSZUS KIEMELÉS) menüpontban választhatja ki.

Beállítás

A gyújtáskapcsoló bekapcsolása után a kijelzőn megjelenik a [SET UP:YES] (BEÁLLÍTÁS:IGEN) üzenet.

1. Nyomja meg az M.C. tárcsát.
2. Forgassa el az M.C. tárcsát az opciók kiválasztásához, majd nyomja meg a megerősítéshez.
   A következő menüpontra lépéshez meg kell erősítenie a választását.

3. A [QUIT:YES] (KILÉPÉS:IGEN) jelenik meg, amikor az összes beállítás megtörtént. A beállítási menü első eleméhez való visszatéréshez forgassa el az M.C. tárcsát a [QUIT:NO] (KILÉPÉS:NEM) kiválasztásához, majd nyomja meg a megerősítéshez.
4. Nyomja meg az M.C. tárcsát a beállítások megerősítéséhez.

Rádióműveletek

Előre beállított állomások vétele

1. Nyomja meg az SRC/OFF gombot a [RADIO] (RÁDIÓ) kiválasztásához.
2. Nyomja meg a BAND/ gombot a sáv kiválasztásához.
   [FM1] [FM2][FM3][MW]/[LW]
3. Nyomja meg a számbillentyűt ( -tól ).

Legjobb állomások memóriája (BSM)

1. A sáv kiválasztása után nyomja meg az M.C. tárcsát a főmenü megjelenítéséhez.
2. Forgassa el az M.C. tárcsát a [FUNCTION] (FUNKCIÓ) kiválasztásához, majd nyomja meg a megerősítéshez.
3. Forgassa el az M.C. tárcsát a [BSM] kiválasztásához, majd nyomja meg a megerősítéshez.

Állomások manuális tárolása

1. Amíg a tárolni kívánt állomást hallgatja, tartsa lenyomva az egyik számbillentyűt ( -tól ), amíg az villogni nem hagyja.

CD/USB/AUX működés

CD

1. Helyezze be a lemezt a lemeztartó nyílásba a címkével felfelé.
   A lemez kiadásához először állítsa le a lejátszást, majd nyomja meg a gombot.

USB

1. Nyissa ki az USB port fedelét.
2. Csatlakoztassa az USB eszközt egy megfelelő kábellel.

MTP kapcsolat Az Android OS 4.0 vagy a későbbi verziók többségével telepített eszközök az Android eszközhöz mellékelt kábellel csatlakoztathatók az egységhez MTP-n keresztül. Azonban a csatlakoztatott eszköztől, az operációs rendszer verziójától vagy az eszközön lévő fájlok számától függően előfordulhat, hogy a hangfájlok/dalok nem játszhatók le MTP-n keresztül. MEGJEGYZÉS Ha MTP kapcsolatot használ, a [ANDROID WIRED] (ANDROID VEZETÉKES) beállítást [MEMORY] (MEMÓRIA) értékre kell állítani a SYSTEM (RENDSZER) beállításokban.

AUX

1. Dugja be a sztereó mini csatlakozót az AUX bemeneti aljzatba.
2. Nyomja meg az SRC/OFF gombot az [AUX] (AUX) forrásként való kiválasztásához.

Csatlakozás a Pioneer ARC alkalmazással

A Pioneer korszerű alkalmazása a kompatibilis okostelefonját egy hatékony érintőképernyős távirányítóvá alakítja.

Vezetés közben ne próbálja meg működtetni az alkalmazást. Mielőtt megpróbálná használni az alkalmazás vezérlőit, győződjön meg róla, hogy lehúzza az útról, és biztonságos helyen parkolja le járművét.

MEGJEGYZÉS
Ez a funkció a 4.1-től 7.1.2-ig terjedő Android rendszert futtató telefonokkal kompatibilis, és támogatja az AOA (Android Open Accessory) 2.0-t is, de a kompatibilitás az okostelefontól függ.

1. Lépjen be a SYSTEM menübe (lásd: "A főmenü").
2. Forgassa el az M.C. tárcsát az [ANDROID WIRED] kiválasztásához, majd nyomja meg a megerősítéshez.
3. Forgassa el az M.C. tárcsát az [APP CONTROL] kiválasztásához, majd nyomja meg a megerősítéshez.
4. Forgassa el az M.C. tárcsát a [P.APP AUTO ON] kiválasztásához, majd nyomja meg a megerősítéshez.
5. Forgassa el az M.C. tárcsát az [ON] kiválasztásához, majd nyomja meg a megerősítéshez.
6. Csatlakoztassa ezt az egységet az Android készülékhez USB-n keresztül.
   A Pioneer ARC APP automatikusan elindul a készüléken.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
