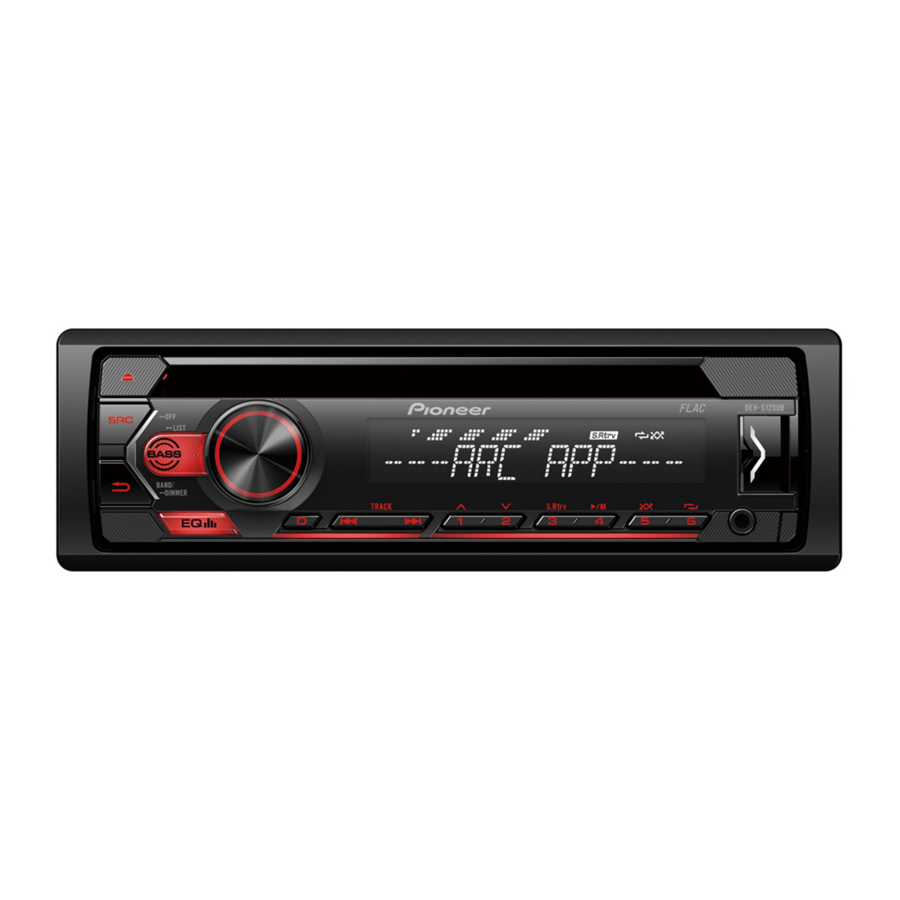

Panduan Memulai Cepat Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB

Sebelum Anda Memulai

Terima kasih telah membeli produk PIONEER ini
Untuk memastikan penggunaan yang tepat, harap baca panduan ini sebelum menggunakan produk ini. Sangat penting bagi Anda untuk membaca dan memperhatikan PERINGATAN dan PERHATIAN dalam panduan ini. Harap simpan panduan ini di tempat yang aman dan mudah diakses untuk referensi di masa mendatang.

Jika Anda ingin membuang produk ini, jangan campurkan dengan sampah rumah tangga biasa. Ada sistem pengumpulan terpisah untuk produk elektronik bekas sesuai dengan undang-undang yang mengharuskan perlakuan, pemulihan, dan daur ulang yang tepat.

Rumah tangga pribadi di negara-negara anggota Uni Eropa, di Swiss, dan Norwegia dapat mengembalikan produk elektronik bekas mereka secara gratis ke fasilitas pengumpulan yang ditunjuk atau ke pengecer (jika Anda membeli yang baru serupa).
Untuk negara-negara yang tidak disebutkan di atas, silakan hubungi pihak berwenang setempat untuk mengetahui metode pembuangan yang benar. Dengan melakukan hal ini, Anda akan memastikan bahwa produk yang Anda buang menjalani perawatan, pemulihan, dan daur ulang yang diperlukan, sehingga mencegah potensi efek negatif terhadap lingkungan dan kesehatan manusia.

• Jangan mencoba memasang atau memperbaiki produk ini sendiri. Pemasangan atau perbaikan produk ini oleh orang-orang tanpa pelatihan dan pengalaman dalam peralatan elektronik dan aksesori otomotif dapat berbahaya dan dapat membuat Anda berisiko terkena sengatan listrik, cedera, atau bahaya lainnya.
• Jangan mencoba mengoperasikan unit saat mengemudi. Pastikan untuk menepi dan memarkir kendaraan Anda di lokasi yang aman sebelum mencoba menggunakan kontrol pada perangkat.

• Jangan biarkan unit ini bersentuhan dengan kelembapan dan/atau cairan. Sengatan listrik dapat terjadi. Selain itu, kerusakan pada unit ini, asap, dan panas berlebih dapat terjadi akibat kontak dengan cairan.
• Selalu jaga volume cukup rendah untuk mendengar suara dari luar.
• Pioneer CarStereo-Pass hanya untuk digunakan di Jerman.
• Produk ini dievaluasi dalam kondisi iklim sedang dan tropis di bawah Audio, video, dan peralatan elektronik serupa - Persyaratan keselamatan, IEC 60065.

Produk ini adalah produk laser Kelas 1 yang diklasifikasikan berdasarkan standar keselamatan, IEC 60825-1:2014.

Jika Anda mengalami masalah
Jika unit ini gagal berfungsi dengan baik, harap hubungi dealer Anda atau Stasiun Servis PIONEER resmi terdekat.

Koneksi

• Saat memasang unit ini di kendaraan tanpa posisi ACC (aksesori) pada kunci kontak, kegagalan untuk menghubungkan kabel merah ke terminal yang mendeteksi pengoperasian kunci kontak dapat mengakibatkan baterai terkuras.

• Penggunaan unit ini dalam kondisi selain berikut ini dapat mengakibatkan kebakaran atau malfungsi.
  • Kendaraan dengan baterai 12 volt dan ground negatif.
  • Saat output speaker digunakan oleh 4 saluran, gunakan speaker di atas 50 W (daya input maksimum) dan antara 4 Ω hingga 8 Ω (nilai impedansi). Jangan gunakan speaker 1 Ω hingga 3 Ω untuk unit ini.
  • Saat output speaker belakang digunakan oleh 2 Ω subwoofer, gunakan speaker di atas 70 W (daya input maksimum).
    * Silakan lihat koneksi untuk metode koneksi.
• Untuk mencegah korsleting, panas berlebih, atau malfungsi, pastikan untuk mengikuti petunjuk di bawah ini.
  • Lepaskan terminal negatif baterai sebelum pemasangan.
  • Amankan kabel dengan klem kabel atau pita perekat. Bungkus pita perekat di sekitar kabel yang bersentuhan dengan bagian logam untuk melindungi kabel.
  • Tempatkan semua kabel jauh dari bagian yang bergerak, seperti tuas persneling dan rel kursi.
  • Tempatkan semua kabel jauh dari tempat panas, seperti dekat saluran keluar pemanas.
  • Jangan hubungkan kabel kuning ke baterai dengan melewatinya melalui lubang ke kompartemen mesin.
  • Tutupi setiap konektor kabel yang terputus dengan pita isolasi.
  • Jangan memperpendek kabel apa pun.
  • Jangan pernah memotong isolasi kabel daya unit ini untuk berbagi daya dengan perangkat lain. Kapasitas arus kabel terbatas.
  • Gunakan sekering dengan peringkat yang ditentukan.
  • Jangan pernah menghubungkan kabel speaker negatif langsung ke ground.
  • Jangan pernah menyatukan kabel negatif dari beberapa speaker.
• Saat unit ini menyala, sinyal kontrol dikirim melalui kabel biru/putih. Hubungkan kabel ini ke kontrol jarak jauh sistem dari power amp eksternal atau terminal kontrol relai auto-antena kendaraan (maks. 300mA 12 V DC). Jika kendaraan dilengkapi dengan antena kaca, hubungkan ke terminal catu daya booster antena.
• Jangan pernah menghubungkan kabel biru/putih ke terminal daya power amp eksternal. Juga, jangan pernah menghubungkannya ke terminal daya auto-antena. Melakukannya dapat mengakibatkan baterai terkuras atau malfungsi.
• Kabel hitam adalah ground. Kabel ground untuk unit ini dan peralatan lain (terutama, produk arus tinggi seperti power amp) harus dikabelkan secara terpisah. Jika tidak, pelepasan yang tidak disengaja dapat mengakibatkan kebakaran atau malfungsi.
• Simbol grafis yang ditempatkan pada produk berarti arus searah.
• Fungsi dan pengaturan audio selain pengaturan RCA pre-out disimpan dalam memori jika unit terputus dari catu daya.

Unit ini

1. Input kabel daya
2. Output belakang atau output subwoofer
3. Input antena
4. Sekering (10 A)
5. Input remote kabel
   Adaptor kontrol jarak jauh berkabel keras dapat dihubungkan (dijual terpisah).

Kabel daya

1. Ke input kabel daya
2. Tergantung pada jenis kendaraan, fungsi dan mungkin berbeda. Dalam hal ini, pastikan untuk menghubungkan ke dan ke .
3. Kuning
   Cadangan (atau aksesori)
4. Kuning
   Hubungkan ke terminal catu daya 12 V konstan.
5. Merah
   Aksesori (atau cadangan)
6. Merah
   Hubungkan ke terminal yang dikendalikan oleh kunci kontak (12 V DC).
7. Hubungkan kabel dengan warna yang sama satu sama lain.
8. Hitam (ground sasis)
9. Biru/putih
   Posisi pin konektor ISO akan berbeda tergantung pada jenis kendaraan. Hubungkan dan saat Pin 5 adalah jenis kontrol antena. Pada jenis kendaraan lain, jangan pernah menghubungkan dan .
10. Biru/putih
    Hubungkan ke terminal kontrol sistem power amp (maks. 300 mA 12 V DC).
11. Biru/putih
    Hubungkan ke terminal kontrol relai auto-antena (maks. 300 mA 12 V DC).
12. Kuning/hitam
    Jika Anda menggunakan peralatan dengan fungsi Mute (senyap), hubungkan kabel ini ke kabel Audio Mute (senyap audio) pada peralatan tersebut. Jika tidak, biarkan kabel Audio Mute (senyap audio) bebas dari koneksi apa pun.
13. Kabel speaker
    Putih: Depan kiri
    Putih/hitam: Depan kiri
    Abu-abu: Depan kanan
    Abu-abu/hitam: Depan kanan
    Hijau: Belakang kiri atau subwoofer
    Hijau/hitam: Belakang kiri atau subwoofer
    Ungu: Belakang kanan atau subwoofer
    Ungu/hitam: Belakang kanan atau subwoofer
14. Konektor ISO
    Di beberapa kendaraan, konektor ISO mungkin dibagi menjadi dua. Dalam hal ini, pastikan untuk menghubungkan ke kedua konektor.

CATATAN

• Ubah menu awal unit ini. Lihat [SP-P/O MODE]. Output subwoofer unit ini bersifat monaural.
• Saat menggunakan subwoofer 2 Ω, pastikan untuk menghubungkan subwoofer ke kabel ungu dan ungu/hitam unit ini. Jangan hubungkan apa pun ke kabel hijau dan hijau/hitam.

Power amp (dijual terpisah)

Lakukan koneksi ini saat menggunakan amplifier opsional.

1. Kontrol jarak jauh sistem Hubungkan ke kabel biru/putih.
2. Power amp (dijual terpisah)
3. Hubungkan dengan kabel RCA (dijual terpisah)
4. Ke output belakang atau output subwoofer
5. Speaker belakang atau subwoofer

Instalasi

• Periksa semua koneksi dan sistem sebelum instalasi akhir.
• Jangan gunakan suku cadang yang tidak resmi karena dapat menyebabkan kerusakan.
• Konsultasikan dengan dealer Anda jika pemasangan memerlukan pengeboran lubang atau modifikasi lain pada kendaraan.
• Jangan pasang unit ini di tempat:
  • dapat mengganggu pengoperasian kendaraan.
  • dapat menyebabkan cedera pada penumpang akibat berhenti mendadak.
• Pasang unit ini jauh dari tempat panas seperti dekat saluran keluar pemanas.
• Kinerja optimal diperoleh saat unit dipasang pada sudut kurang dari 60°.

• Saat memasang, untuk memastikan penyebaran panas yang tepat saat menggunakan unit ini, pastikan Anda memberikan ruang yang cukup di belakang panel belakang dan bungkus kabel longgar agar tidak menghalangi ventilasi.


Pemasangan dudukan DIN

1. Masukkan selongsong pemasangan yang disertakan ke dalam dasbor.
2. Amankan selongsong pemasangan dengan menggunakan obeng untuk menekuk tab logam (90°) ke tempatnya.

1. Dasbor
2. Selongsong pemasangan
   • Pastikan unit terpasang dengan aman di tempatnya. Pemasangan yang tidak stabil dapat menyebabkan skipping atau kerusakan lainnya.

Saat tidak menggunakan selongsong pemasangan yang disertakan

1. Tentukan posisi yang tepat di mana lubang pada braket dan sisi unit cocok.


2. Kencangkan dua sekrup di setiap sisi.


1. Sekrup penyadap (5 mm × 9 mm, tidak disertakan dengan produk)
2. Braket pemasangan
3. Dasbor atau konsol

Melepas unit (dipasang dengan selongsong pemasangan yang disertakan)

1. Lepaskan cincin trim.

1. Cincin trim
2. Tab berlekuk
   • Melepas panel depan memungkinkan akses yang lebih mudah ke cincin trim.
   • Saat memasang kembali cincin trim, arahkan sisi dengan tab berlekuk ke bawah.

2. Masukkan kunci ekstraksi yang disertakan ke kedua sisi unit hingga berbunyi klik di tempatnya.
3. Tarik unit keluar dari dasbor.


Operasi dasar

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Tentang menu utama

Anda dapat menyesuaikan berbagai pengaturan di menu utama.

1. Tekan tombol M.C. untuk menampilkan menu utama.
2. Putar tombol M.C. untuk memilih salah satu kategori di bawah ini, lalu tekan untuk mengonfirmasi.
   • Pengaturan FUNCTION
   • Pengaturan AUDIO
   • Pengaturan SYSTEM
   • Pengaturan ILLUMINATION
3. Putar tombol M.C. untuk memilih opsi, lalu tekan untuk mengonfirmasi.

Operasi yang sering digunakan

Tujuan	Operasi
Menyalakan daya	Tekan SRC/OFF untuk menyalakan daya. Tekan dan tahan SRC/OFF untuk mematikan daya.
Menyesuaikan volume	Putar tombol M.C..
Memilih sumber	Tekan SRC/OFF berulang kali.
Mengubah informasi tampilan	Tekan DISP berulang kali.
Kembali ke tampilan/daftar sebelumnya	Tekan BAND/ .
Kembali ke tampilan normal dari menu	Tekan dan tahan BAND/ .
Mengubah kecerahan tampilan	Tekan dan tahan BAND/ .
Meningkatkan level bass	Tekan BASS. Anda dapat memilih level bass di [BASS BOOST].

Operasi pengaturan

Saat Anda memutar kunci kontak ke ON setelah pemasangan, [SET UP:YES] muncul di layar.

1. Tekan tombol M.C..
2. Putar tombol M.C. untuk memilih opsi, lalu tekan untuk mengonfirmasi.
   Untuk melanjutkan ke opsi menu berikutnya, Anda perlu mengonfirmasi pilihan Anda.

3. [QUIT:YES] (KELUAR:YA) muncul ketika semua pengaturan telah dibuat. Untuk kembali ke item pertama dari menu pengaturan, putar tombol M.C. untuk memilih [QUIT:NO] (KELUAR:TIDAK), lalu tekan untuk mengonfirmasi.
4. Tekan tombol M.C. untuk mengonfirmasi pengaturan.

Operasi tuner

Menerima stasiun prasetel

1. Tekan SRC/OFF untuk memilih [RADIO].
2. Tekan BAND/ untuk memilih pita.
   [FM1] [FM2][FM3][MW]/[LW]
3. Tekan tombol angka ( hingga ).

Memori stasiun terbaik (BSM)

1. Setelah memilih pita, tekan tombol M.C. untuk menampilkan menu utama.
2. Putar tombol M.C. untuk memilih [FUNCTION] (FUNGSI), lalu tekan untuk mengonfirmasi.
3. Putar tombol M.C. untuk memilih [BSM], lalu tekan untuk mengonfirmasi.

Untuk menyimpan stasiun secara manual

1. Saat menerima stasiun yang ingin Anda simpan, tekan dan tahan salah satu tombol angka ( hingga ) hingga berhenti berkedip.

Operasi CD/USB/AUX

CD

1. Masukkan disk ke dalam slot pemuatan disk dengan sisi label menghadap ke atas.
   Untuk mengeluarkan disk, hentikan pemutaran terlebih dahulu lalu tekan .

USB

1. Buka penutup port USB.
2. Colokkan perangkat USB menggunakan kabel yang sesuai.

Koneksi MTP Perangkat yang diinstal dengan Android OS 4.0 atau sebagian besar versi yang lebih baru dapat dihubungkan ke unit melalui MTP, menggunakan kabel yang disertakan dengan perangkat Android. Namun, tergantung pada perangkat yang terhubung, versi OS atau jumlah file di perangkat, file/lagu audio mungkin tidak dapat diputar kembali melalui MTP. CATATAN Jika Anda menggunakan koneksi MTP, [ANDROID WIRED] (ANDROID KABEL) perlu diatur ke [MEMORY] (MEMORI) di pengaturan SYSTEM (SISTEM).

AUX

1. Masukkan steker mini stereo ke jack input AUX.
2. Tekan SRC/OFF untuk memilih [AUX] sebagai sumber.

Membuat Koneksi dengan Aplikasi Pioneer ARC

Aplikasi Canggih Pioneer mengubah ponsel cerdas Anda yang kompatibel menjadi kendali jarak jauh layar sentuh yang hebat.

Jangan mencoba mengoperasikan aplikasi saat mengemudi. Pastikan untuk menepi dan memarkir kendaraan Anda di lokasi yang aman sebelum mencoba menggunakan kontrol pada aplikasi.

CATATAN
Fungsi ini kompatibel dengan ponsel yang menjalankan Android 4.1 hingga 7.1.2 dan juga mendukung AOA (Android Open Accessory) 2.0, tetapi kompatibilitasnya bergantung pada ponsel cerdas.

1. Masuk ke menu SYSTEM (lihat "Tentang menu utama").
2. Putar kenop M.C. untuk memilih [ANDROID WIRED], lalu tekan untuk mengonfirmasi.
3. Putar kenop M.C. untuk memilih [APP CONTROL] (KONTROL APLIKASI), lalu tekan untuk mengonfirmasi.
4. Putar kenop M.C. untuk memilih [P.APP AUTO ON], lalu tekan untuk mengonfirmasi.
5. Putar kenop M.C. untuk memilih [ON] (AKTIF), lalu tekan untuk mengonfirmasi.
6. Hubungkan unit ini dengan perangkat Android melalui USB.
   Aplikasi Pioneer ARC pada perangkat dimulai secara otomatis.
