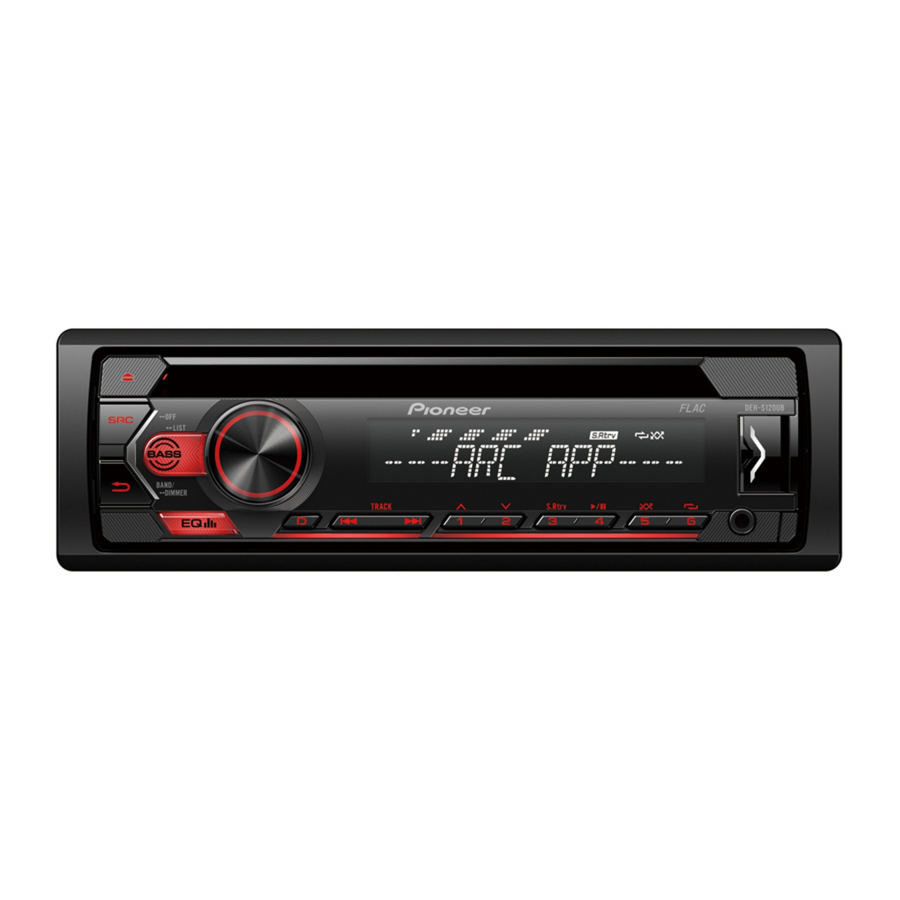

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Guide de démarrage rapide

Avant de commencer

Merci d'avoir acheté ce produit PIONEER
Pour garantir une utilisation correcte, veuillez lire attentivement ce guide avant d'utiliser ce produit. Il est particulièrement important de lire et de respecter les **AVERTISSEMENTS** et les **PRÉCAUTIONS** de ce guide. Veuillez conserver le guide dans un endroit sûr et accessible pour référence future.

Si vous souhaitez vous débarrasser de ce produit, ne le mélangez pas aux déchets ménagers généraux. Il existe un système de collecte séparé pour les produits électroniques usagés, conformément à la législation qui exige un traitement, une récupération et un recyclage appropriés.

Les ménages privés des États membres de l'UE, en Suisse et en Norvège peuvent retourner gratuitement leurs produits électroniques usagés aux installations de collecte désignées ou à un détaillant (s'ils achètent un nouveau produit similaire).
Pour les pays non mentionnés ci-dessus, veuillez contacter vos autorités locales pour connaître la méthode d'élimination correcte. Ce faisant, vous vous assurerez que votre produit éliminé subit le traitement, la récupération et le recyclage nécessaires, et vous préviendrez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.

• N'essayez pas d'installer ou de réparer ce produit vous-même. L'installation ou l'entretien de ce produit par des personnes sans formation ni expérience en équipement électronique et accessoires automobiles peut être dangereux et vous exposer à des risques de choc électrique, de blessures ou d'autres dangers.
• N'essayez pas d'utiliser l'appareil pendant la conduite. Assurez-vous de vous garer sur le côté de la route et de stationner votre véhicule dans un endroit sûr avant d'essayer d'utiliser les commandes de l'appareil.

• Ne laissez pas cet appareil entrer en contact avec l'humidité et/ou des liquides. Un choc électrique pourrait en résulter. De plus, un contact avec des liquides pourrait entraîner des dommages à cet appareil, de la fumée et une surchauffe.
• Maintenez toujours le volume suffisamment bas pour entendre les sons extérieurs.
• Le Pioneer CarStereo-Pass est destiné à être utilisé uniquement en Allemagne.
• Ce produit est évalué en conditions climatiques modérées et tropicales conformément aux exigences de sécurité des appareils audio, vidéo et électroniques similaires, IEC 60065.

Ce produit est un produit laser de Classe 1 classé selon la norme de sécurité IEC 60825-1:2014.

En cas de problèmes
Si cet appareil ne fonctionne pas correctement, veuillez contacter votre revendeur ou la station-service PIONEER agréée la plus proche.

Connexions

• Lors de l'installation de cet appareil dans un véhicule sans position ACC (accessoire) sur le contacteur d'allumage, le fait de ne pas connecter le câble rouge à la borne qui détecte le fonctionnement de la clé de contact peut entraîner une décharge de la batterie.

• L'utilisation de cet appareil dans des conditions autres que celles indiquées ci-dessous pourrait entraîner un incendie ou un dysfonctionnement.
  • Véhicules avec une batterie de 12 volts et une mise à la masse négative.
  • Lorsque la sortie haut-parleur est utilisée par 4 canaux, utilisez des haut-parleurs de plus de 50 W (puissance d'entrée maximale) et entre 4 Ω et 8 Ω (valeur d'impédance). N'utilisez pas de haut-parleurs de 1 Ω à 3 Ω pour cet appareil.
  • Lorsque la sortie haut-parleur arrière est utilisée par 2 Ω de subwoofer, utilisez des haut-parleurs de plus de 70 W (puissance d'entrée maximale).
    * Veuillez vous référer aux connexions pour une méthode de connexion.
• Pour éviter un court-circuit, une surchauffe ou un dysfonctionnement, veillez à suivre les instructions ci-dessous.
  • Débranchez la borne négative de la batterie avant l'installation.
  • Fixez le câblage avec des serre-câbles ou du ruban adhésif. Enroulez du ruban adhésif autour des fils qui entrent en contact avec des pièces métalliques pour protéger le câblage.
  • Placez tous les câbles à l'écart des pièces mobiles, telles que le levier de vitesses et les rails de siège.
  • Placez tous les câbles à l'écart des endroits chauds, comme près de la sortie du chauffage.
  • Ne connectez pas le câble jaune à la batterie en le faisant passer par le trou vers le compartiment moteur.
  • Couvrez tout connecteur de câble débranché avec du ruban isolant.
  • Ne raccourcissez aucun câble.
  • Ne coupez jamais l'isolant du câble d'alimentation de cet appareil pour partager l'alimentation avec d'autres appareils. La capacité de courant du câble est limitée.
  • Utilisez un fusible de la valeur prescrite.
  • Ne câblez jamais le câble négatif du haut-parleur directement à la masse.
  • Ne regroupez jamais les câbles négatifs de plusieurs haut-parleurs.
• Lorsque cet appareil est allumé, des signaux de commande sont envoyés via le câble bleu/blanc. Connectez ce câble à la commande à distance du système d'un amplificateur de puissance externe ou à la borne de commande du relais d'antenne automatique du véhicule (max. 300 mA 12 V CC). Si le véhicule est équipé d'une antenne en verre, connectez-la à la borne d'alimentation de l'amplificateur d'antenne.
• Ne connectez jamais le câble bleu/blanc à la borne d'alimentation d'un amplificateur de puissance externe. De même, ne le connectez jamais à la borne d'alimentation de l'antenne automatique. Cela pourrait entraîner une décharge de la batterie ou un dysfonctionnement.
• Le câble noir est la masse. Les câbles de masse de cet appareil et d'autres équipements (en particulier les produits à courant élevé tels que les amplificateurs de puissance) doivent être câblés séparément. S'ils ne le sont pas, un détachement accidentel pourrait entraîner un incendie ou un dysfonctionnement.
• Le symbole graphique placé sur le produit signifie courant continu.
• Les réglages de fonction et audio autres que le réglage des pré-sorties RCA sont stockés en mémoire si l'appareil est déconnecté de l'alimentation électrique.

Cet appareil

1. Entrée du cordon d'alimentation
2. Sortie arrière ou sortie subwoofer
3. Entrée antenne
4. Fusible (10 A)
5. Entrée télécommande filaire
   Un adaptateur de télécommande filaire peut être connecté (vendu séparément).

Cordon d'alimentation

1. Vers l'entrée du cordon d'alimentation
2. Selon le type de véhicule, la fonction de et peut être différente. In this case, be sure to connect to and to .
3. Jaune
   Sauvegarde (ou accessoire)
4. Jaune
   Connectez à la borne d'alimentation constante 12 V.
5. Rouge
   Accessoire (ou sauvegarde)
6. Rouge
   Connectez à la borne contrôlée par le contacteur d'allumage **(12 V CC).**
7. Connectez les fils de même couleur entre eux.
8. Noir (masse du châssis)
9. Bleu/blanc
   La position des broches du connecteur ISO peut varier selon le type de véhicule. Connectezet lorsque la broche 5 est de type commande d'antenne. Dans un autre type de véhicule, ne connectez jamais et .
10. Bleu/blanc
    Connectez à la borne de commande du système de l'amplificateur de puissance (max. 300 mA 12 V CC).
11. Bleu/blanc
    Connectez à la borne de commande du relais d'antenne automatique (max. 300 mA 12 V CC).
12. Jaune/noir
    Si vous utilisez un équipement avec une fonction de coupure du son (Mute), connectez ce fil au fil Audio Mute de cet équipement. Sinon, laissez le fil Audio Mute sans aucune connexion.
13. Fils des haut-parleurs
    Blanc: Avant gauche
    Blanc/noir: Avant gauche
    Gris: Avant droit
    Gris/noir: Avant droit
    Vert: Arrière gauche ou subwoofer
    Vert/noir: Arrière gauche ou subwoofer
    Violet: Arrière droit ou subwoofer
    Violet/noir: Arrière droit ou subwoofer
14. Connecteur ISO
    Dans certains véhicules, le connecteur ISO peut être divisé en deux. Dans ce cas, assurez-vous de vous connecter aux deux connecteurs.

REMARQUES

• Modifiez le menu initial de cet appareil. Reportez-vous à [SP-P/O MODE] (Mode SP-P/O). La sortie subwoofer de cet appareil est monaurale.
• Lorsque vous utilisez un subwoofer de 2 Ω, assurez-vous de connecter le subwoofer aux fils violet et violet/noir de cet appareil. Ne connectez rien aux fils vert et vert/noir.

Amplificateur de puissance (vendu séparément)

Effectuez ces connexions lorsque vous utilisez l'amplificateur optionnel.

1. Commande à distance du système Connectez au câble bleu/blanc.
2. Amplificateur de puissance (vendu séparément)
3. Connectez avec des câbles RCA (vendus séparément)
4. Vers la sortie arrière ou la sortie subwoofer
5. Haut-parleur arrière ou subwoofer

Installation

• Vérifiez toutes les connexions et tous les systèmes avant l'installation finale.
• N'utilisez pas de pièces non autorisées, car cela pourrait entraîner des dysfonctionnements.
• Consultez votre revendeur si l'installation nécessite le perçage de trous ou d'autres modifications au véhicule.
• N'installez pas cet appareil là où:
  • il pourrait interférer avec le fonctionnement du véhicule.
  • il pourrait causer des blessures à un passager en cas d'arrêt brusque.
• Installez cet appareil loin des endroits chauds, comme près de la sortie du chauffage.
• Des performances optimales sont obtenues lorsque l'appareil est installé à un angle inférieur à 60°.

• Lors de l'installation, pour assurer une bonne dissipation de la chaleur lors de l'utilisation de cet appareil, assurez-vous de laisser suffisamment d'espace derrière le panneau arrière et d'enrouler les câbles lâches afin qu'ils ne bloquent pas les aérations.


Installation sur support DIN

1. Insérez le manchon de montage fourni dans le tableau de bord.
2. Fixez le manchon de montage en utilisant un tournevis pour plier les languettes métalliques (à 90°) en place.

1. Tableau de bord
2. Manchon de montage
   • Assurez-vous que l'appareil est solidement installé. Une installation instable peut provoquer des sauts ou d'autres dysfonctionnements.

Lorsque le manchon de montage fourni n'est pas utilisé

1. Déterminez la position appropriée où les trous du support et le côté de l'appareil correspondent.


2. Serrez deux vis de chaque côté.


1. Vis autotaraudeuse (5 mm × 9 mm, non fournie avec le produit)
2. Support de montage
3. Tableau de bord ou console

Retrait de l'appareil (installé avec le manchon de montage fourni)

1. Retirez l'anneau de garniture.

1. Anneau de garniture
2. Languette crantée
   • Le dégagement du panneau avant facilite l'accès à l'anneau de garniture.
   • Lors du rattachement de l'anneau de garniture, orientez le côté avec la languette crantée vers le bas.

2. Insérez les clés d'extraction fournies des deux côtés de l'appareil jusqu'à ce qu'elles s'enclenchent.
3. Tirez l'appareil hors du tableau de bord.


Fonctionnement de base

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

À propos du menu principal

Vous pouvez régler divers paramètres dans le menu principal.

1. Appuyez sur le sélecteur M.C. pour afficher le menu principal.
2. Tournez le sélecteur M.C. pour sélectionner l'une des catégories ci-dessous, puis appuyez pour confirmer.
   • FUNCTION settings (Paramètres de FONCTION)
   • AUDIO settings (Paramètres AUDIO)
   • SYSTEM settings (Paramètres SYSTÈME)
   • ILLUMINATION settings (Paramètres d'ÉCLAIRAGE)
3. Tournez le sélecteur M.C. pour sélectionner les options, puis appuyez pour confirmer.

Opérations fréquemment utilisées

But	Opération
Allumer l'appareil	Appuyez sur SRC/OFF pour allumer l'appareil. Appuyez et maintenez SRC/OFF pour éteindre l'appareil.
Régler le volume	Tournez le sélecteur M.C..
Sélectionner une source	Appuyez sur SRC/OFF à plusieurs reprises.
Changer les informations affichées	Appuyez sur DISP à plusieurs reprises.
Retourner à l'affichage/liste précédent(e)	Appuyez sur BAND/ .
Retourner à l'affichage normal depuis le menu	Appuyez et maintenez BAND/ .
Modifier la luminosité de l'affichage	Appuyez et maintenez BAND/ .
Amplifier le niveau des basses	Appuyez sur BASS. Vous pouvez sélectionner le niveau des basses dans [BASS BOOST] (Amplification des basses).

Opération de configuration

Lorsque vous tournez le contacteur d'allumage sur ON après l'installation, [SET UP:YES] (CONFIGURATION:OUI) apparaît à l'écran.

1. Appuyez sur le sélecteur M.C..
2. Tournez le sélecteur M.C. pour sélectionner les options, puis appuyez pour confirmer.
   Pour passer à l'option de menu suivante, vous devez confirmer votre sélection.

3. [QUIT:YES] (QUITTER:OUI) apparaît lorsque tous les réglages ont été effectués. Pour revenir au premier élément du menu de configuration, tournez le sélecteur M.C. pour sélectionner [QUIT:NO] (QUITTER:NON), puis appuyez pour confirmer.
4. Appuyez sur le sélecteur M.C. pour confirmer les réglages.

Fonctionnement du tuner

Réception des stations préréglées

1. Appuyez sur SRC/OFF pour sélectionner [RADIO] (RADIO).
2. Appuyez sur BAND/ pour sélectionner la bande.
   [FM1] (FM1) [FM2] (FM2)[FM3] (FM3)[MW] (MW)/[LW] (LW)
3. Appuyez sur un bouton numérique ( à ).

Mémoire des meilleures stations (BSM)

1. Après avoir sélectionné la bande, appuyez sur le sélecteur M.C. pour afficher le menu principal.
2. Tournez le sélecteur M.C. pour sélectionner [FUNCTION] (FONCTION), puis appuyez pour confirmer.
3. Tournez le sélecteur M.C. pour sélectionner [BSM] (BSM), puis appuyez pour confirmer.

Pour mémoriser les stations manuellement

1. Pendant la réception de la station que vous souhaitez mémoriser, appuyez et maintenez l'un des boutons numériques ( à ) jusqu'à ce qu'il cesse de clignoter.

Fonctionnement CD/USB/AUX

CD

1. Insérez un disque dans la fente de chargement du disque, le côté étiquette vers le haut.
   Pour éjecter un disque, arrêtez d'abord la lecture, puis appuyez sur .

USB

1. Ouvrez le couvercle du port USB.
2. Branchez le périphérique USB à l'aide d'un câble approprié.

Connexion MTP Un appareil doté d'Android OS 4.0 ou de la plupart des versions ultérieures peut être connecté à l'appareil via MTP, en utilisant le câble fourni avec l'appareil Android. Cependant, selon l'appareil connecté, la version de l'OS ou le nombre de fichiers dans l'appareil, les fichiers audio/chansons pourraient ne pas être lus via MTP. REMARQUE Si vous utilisez une connexion MTP, [ANDROID WIRED] (ANDROID FILAIRE) doit être réglé sur [MEMORY] (MÉMOIRE) dans les paramètres SYSTEM settings (Paramètres SYSTÈME).

AUX

1. Insérez la mini-prise stéréo dans la prise d'entrée AUX.
2. Appuyez sur SRC/OFF pour sélectionner [AUX] (AUX) comme source.

Établir une connexion avec l'application Pioneer ARC APP

L'application avancée de Pioneer transforme votre smartphone compatible en une puissante télécommande tactile.

N'essayez pas d'utiliser l'application en conduisant. Assurez-vous de vous arrêter sur le côté de la route et de garer votre véhicule dans un endroit sûr avant d'essayer d'utiliser les commandes de l'application.

REMARQUE
Cette fonction est compatible avec un téléphone fonctionnant sous Android 4.1 à 7.1.2 et prenant également en charge AOA (Android Open Accessory) 2.0, mais la compatibilité dépend du smartphone.

1. Accédez au SYSTEM menu (Menu SYSTÈME) (reportez-vous à "About the main menu" (À propos du menu principal)).
2. Tournez le cadran M.C. pour sélectionner [ANDROID WIRED] (ANDROID FILAIRE), puis appuyez pour confirmer.
3. Tournez le cadran M.C. pour sélectionner [APP CONTROL] (CONTRÔLE APP), puis appuyez pour confirmer.
4. Tournez le cadran M.C. pour sélectionner [P.APP AUTO ON] (P.APP AUTO ACTIVÉ), puis appuyez pour confirmer.
5. Tournez le cadran M.C. pour sélectionner [ON] (ACTIVÉ), puis appuyez pour confirmer.
6. Connectez cet appareil au périphérique Android via USB.
   L'application Pioneer ARC APP sur le périphérique démarre automatiquement.
