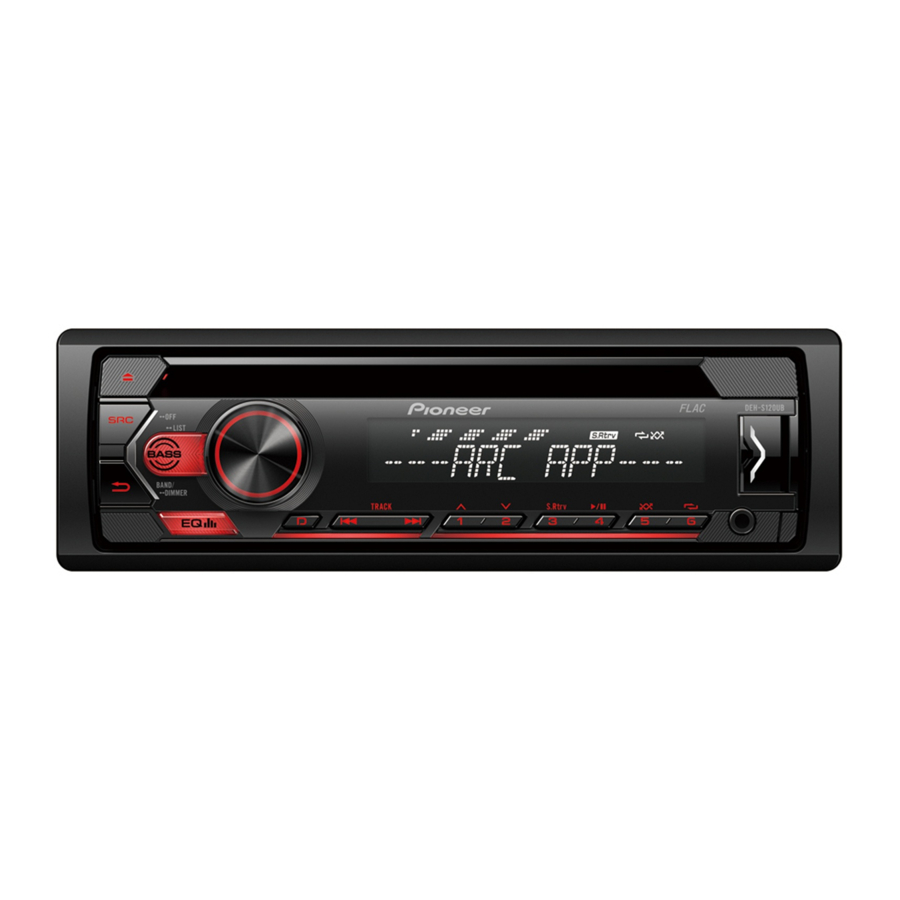

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Rýchly štart

Predtým ako začnete

Ďakujeme vám za zakúpenie tohto produktu PIONEER
Aby ste zaistili správne používanie, pred použitím tohto produktu si prečítajte túto príručku. Je obzvlášť dôležité, aby ste si prečítali a dodržiavali UPOZORNENIA a VÝSTRAHY v tejto príručke. Uschovajte túto príručku na bezpečnom a prístupnom mieste pre budúce použitie.

Ak chcete tento produkt zlikvidovať, nemiešajte ho s bežným domovým odpadom. Existuje samostatný systém zberu použitých elektronických produktov v súlade s legislatívou, ktorá vyžaduje správne spracovanie, zhodnocovanie a recykláciu.

Súkromné domácnosti v členských štátoch EÚ, vo Švajčiarsku a Nórsku môžu bezplatne vrátiť svoje použité elektronické produkty do určených zberných zariadení alebo predajcovi (ak si zakúpite podobný nový produkt).
Pre krajiny, ktoré nie sú uvedené vyššie, kontaktujte miestne úrady a informujte sa o správnom spôsobe likvidácie. Týmto spôsobom zabezpečíte, že váš zlikvidovaný produkt prejde potrebným spracovaním, zhodnocovaním a recykláciou, a tým zabránite potenciálnym negatívnym vplyvom na životné prostredie a ľudské zdravie.

• Nepokúšajte sa inštalovať alebo opravovať tento produkt sami. Inštalácia alebo oprava tohto produktu osobami bez odbornej prípravy a skúseností s elektronickými zariadeniami a automobilovým príslušenstvom môže byť nebezpečná a môže vás vystaviť riziku úrazu elektrickým prúdom, zranenia alebo iným nebezpečenstvám.
• Nepokúšajte sa ovládať jednotku počas jazdy. Pred použitím ovládacích prvkov na zariadení sa uistite, že ste odstavili vozidlo na bezpečnom mieste.

• Nedovoľte, aby táto jednotka prišla do kontaktu s vlhkosťou a/alebo kvapalinami. Mohlo by dôjsť k úrazu elektrickým prúdom. Taktiež by mohlo dôjsť k poškodeniu tejto jednotky, dymu a prehriatiu v dôsledku kontaktu s kvapalinami.
• Hlasitosť vždy udržiavajte dostatočne nízku, aby ste počuli vonkajšie zvuky.
• Pioneer CarStereo-Pass je určený len na použitie v Nemecku.
• Tento produkt je hodnotený v miernych a tropických klimatických podmienkach podľa normy Audio, video a podobné elektronické prístroje - Bezpečnostné požiadavky, IEC 60065.

Tento produkt je laserový produkt triedy 1 klasifikovaný podľa bezpečnostnej normy IEC 60825-1:2014.

Ak máte problémy
Ak táto jednotka nefunguje správne, kontaktujte svojho predajcu alebo najbližšiu autorizovanú servisnú stanicu PIONEER.

Pripojenia

• Ak inštalujete túto jednotku do vozidla bez polohy ACC (príslušenstvo) na spínacej skrinke, pripojenie červeného kábla ku konektoru, ktorý detekuje činnosť kľúča zapaľovania, môže viesť k vybitiu batérie.

• Používanie tejto jednotky v iných podmienkach, ako sú nasledujúce, môže viesť k požiaru alebo poruche.
  • Vozidlá s 12-voltovou batériou a záporným uzemnením.
  • Ak sa výstup reproduktora používa pre 4 kanály, použite reproduktory s výkonom nad 50 W (maximálny vstupný výkon) a medzi 4 Ω až 8 Ω (hodnota impedancie). Pre túto jednotku nepoužívajte reproduktory s impedanciou 1 Ω až 3 Ω.
  • Ak sa výstup zadného reproduktora používa pre 2 Ω subwoofera, použite reproduktory s výkonom nad 70 W (maximálny vstupný výkon).
    * Informácie o spôsobe pripojenia nájdete v časti pripojenia.
• Aby ste predišli skratu, prehriatiu alebo poruche, postupujte podľa nižšie uvedených pokynov.
  • Pred inštaláciou odpojte záporný pól batérie.
  • Zaistite kabeláž pomocou káblových svoriek alebo lepiacej pásky. Omotajte lepiacu pásku okolo kabeláže, ktorá prichádza do kontaktu s kovovými časťami, aby ste kabeláž ochránili.
  • Umiestnite všetky káble mimo pohyblivých častí, ako je radiaca páka a koľajnice sedadiel.
  • Umiestnite všetky káble mimo horúcich miest, ako je napríklad výstup ohrievača.
  • Nepripájajte žltý kábel k batérii tak, že ho prestrčíte cez otvor do priestoru motora.
  • Zakryte všetky odpojené konektory káblov izolačnou páskou.
  • Neskracujte žiadne káble.
  • Nikdy neprerezávajte izoláciu napájacieho kábla tejto jednotky, aby ste zdieľali napájanie s inými zariadeniami. Prúdová kapacita kábla je obmedzená.
  • Použite poistku s predpísanou hodnotou.
  • Nikdy nepripájajte záporný kábel reproduktora priamo k zemi.
  • Nikdy nezväzujte záporné káble viacerých reproduktorov dohromady.
• Keď je táto jednotka zapnutá, riadiace signály sa posielajú cez modrý/biely kábel. Pripojte tento kábel k diaľkovému ovládaniu systému externého výkonového zosilňovača alebo k ovládaciemu konektoru relé automatickej antény vozidla (max. 300 mA 12 V DC). Ak je vozidlo vybavené sklenenou anténou, pripojte ju k napájaciemu konektoru zosilňovača antény.
• Nikdy nepripájajte modrý/biely kábel k napájaciemu konektoru externého výkonového zosilňovača. Taktiež ho nikdy nepripájajte k napájaciemu konektoru automatickej antény. Mohlo by to viesť k vybitiu batérie alebo poruche.
• Čierny kábel je uzemnenie. Uzemňovacie káble pre túto jednotku a iné zariadenia (najmä produkty s vysokým prúdom, ako sú výkonové zosilňovače) musia byť zapojené samostatne. Ak nie sú, náhodné odpojenie môže viesť k požiaru alebo poruche.
• Grafický symbol umiestnený na produkte znamená jednosmerný prúd.
• Funkcie a nastavenia zvuku okrem nastavenia RCA predvýstupov sa uložia do pamäte, ak je jednotka odpojená od napájania.

Táto jednotka

1. Vstup napájacieho kábla
2. Zadný výstup alebo výstup subwoofera
3. Vstup antény
4. Poistka (10 A)
5. Káblový diaľkový vstup
   Je možné pripojiť adaptér káblového diaľkového ovládania (predáva sa samostatne).

Napájací kábel

1. K vstupu napájacieho kábla
2. V závislosti od typu vozidla sa funkcia a môže líšiť. V tomto prípade sa uistite, že ste pripojili k a k .
3. Žltá
   Zálohovanie (alebo príslušenstvo)
4. Žltá
   Pripojte ku konektoru s konštantným napätím 12 V.
5. Červená
   Príslušenstvo (alebo zálohovanie)
6. Červená
   Pripojte ku konektoru ovládanému spínacou skrinkou (12 V DC).
7. Pripojte vodiče rovnakej farby k sebe.
8. Čierna (uzemnenie šasi)
9. Modrá/biela
   Poloha kolíka konektora ISO sa bude líšiť v závislosti od typu vozidla. Pripojtea , keď je kolík 5 typ ovládania antény. V inom type vozidla nikdy nepripájajte a .
10. Modrá/biela
    Pripojte ku konektoru ovládania systému výkonového zosilňovača (max. 300 mA 12 V DC).
11. Modrá/biela
    Pripojte ku konektoru ovládania relé automatickej antény (max. 300 mA 12 V DC).
12. Žltá/čierna
    Ak používate zariadenie s funkciou Mute (stíšenie), pripojte tento vodič k vodiču Audio Mute (stíšenie zvuku) na tomto zariadení. Ak nie, nechajte vodič Audio Mute (stíšenie zvuku) bez akýchkoľvek pripojení.
13. Vodiče reproduktorov
    Biela: Predný ľavý
    Biela/čierna: Predný ľavý
    Sivá: Predný pravý
    Sivá/čierna: Predný pravý
    Zelená: Zadný ľavý alebo subwoofer
    Zelená/čierna: Zadný ľavý alebo subwoofer
    Fialová: Zadný pravý alebo subwoofer
    Fialová/čierna: Zadný pravý alebo subwoofer
14. Konektor ISO
    V niektorých vozidlách môže byť konektor ISO rozdelený na dva. V tomto prípade sa uistite, že ste pripojili oba konektory.

POZNÁMKY

• Zmeňte úvodné menu tejto jednotky. Pozrite si [SP-P/O MODE]. Výstup subwoofera tejto jednotky je monofónny.
• Ak používate subwoofer s impedanciou 2 Ω, uistite sa, že ste subwoofer pripojili k fialovým a fialovým/čiernym vodičom tejto jednotky. Nepripájajte nič k zeleným a zeleným/čiernym vodičom.

Výkonový zosilňovač (predáva sa samostatne)

Vykonajte tieto pripojenia pri používaní voliteľného zosilňovača.

1. Diaľkové ovládanie systému Pripojte k modrému/bielemu káblu.
2. Výkonový zosilňovač (predáva sa samostatne)
3. Pripojte pomocou káblov RCA (predávajú sa samostatne)
4. K zadnému výstupu alebo výstupu subwoofera
5. Zadný reproduktor alebo subwoofer

Inštalácia

• Pred finálnou inštaláciou skontrolujte všetky pripojenia a systémy.
• Nepoužívajte nepovolené diely, pretože to môže spôsobiť poruchy.
• Ak inštalácia vyžaduje vŕtanie otvorov alebo iné úpravy vozidla, poraďte sa so svojím predajcom.
• Neinštalujte toto zariadenie tam, kde:
  • by mohlo narušiť prevádzku vozidla.
  • by mohlo spôsobiť zranenie cestujúceho v dôsledku náhleho zastavenia.
• Inštalujte toto zariadenie mimo horúcich miest, ako je napríklad v blízkosti výstupu ohrievača.
• Optimálny výkon sa dosiahne, keď je zariadenie nainštalované pod uhlom menším ako 60°.

• Pri inštalácii, aby ste zaistili správny odvod tepla pri používaní tohto zariadenia, uistite sa, že ponechávate dostatočný priestor za zadným panelom a zabaľte všetky voľné káble tak, aby neblokovali vetracie otvory.


Inštalácia držiaka DIN

1. Vložte dodávané montážne puzdro do palubnej dosky.
2. Zaistite montážne puzdro pomocou skrutkovača, aby ste ohli kovové úchytky (90°) na miesto.

1. Palubná doska
2. Montážne puzdro
   • Uistite sa, že je zariadenie bezpečne nainštalované na svojom mieste. Nestabilná inštalácia môže spôsobiť preskakovanie alebo iné poruchy.

Ak nepoužívate dodávané montážne puzdro

1. Určite vhodnú polohu, kde sa otvory na držiaku a boku zariadenia zhodujú.


2. Utiahnite dve skrutky na každej strane.


1. Samorezná skrutka (5 mm × 9 mm, nedodáva sa s produktom)
2. Montážna konzola
3. Palubná doska alebo konzola

Odstránenie jednotky (nainštalovanej s dodávaným montážnym puzdrom)

1. Odstráňte ozdobný krúžok.

1. Ozdobný krúžok
2. Zárezový úchyt
   • Uvoľnenie predného panela umožňuje ľahší prístup k ozdobnému krúžku.
   • Pri opätovnom pripevňovaní ozdobného krúžku nasmerujte stranu so zárezovým úchytom nadol.

2. Vložte dodané extrakčné kľúče do oboch strán jednotky, kým nezacvaknú na miesto.
3. Vytiahnite jednotku z palubnej dosky.


Základná obsluha

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

O hlavnom menu

V hlavnom menu môžete upraviť rôzne nastavenia.

1. Stlačením ovládača M.C. zobrazte hlavné menu.
2. Otočením ovládača M.C. vyberte jednu z nasledujúcich kategórií a potom stlačením potvrďte.
   • Nastavenia FUNCTION (funkcie)
   • Nastavenia AUDIO (zvuku)
   • Nastavenia SYSTEM (systému)
   • Nastavenia ILLUMINATION (osvetlenia)
3. Otočením ovládača M.C. vyberte možnosti a potom stlačením potvrďte.

Často používané operácie

Účel	Operácia
Zapnutie napájania	Stlačením SRC/OFF zapnite napájanie. Stlačením a podržaním SRC/OFF vypnite napájanie.
Nastavenie hlasitosti	Otočte ovládač M.C..
Výber zdroja	Opakovane stlačte SRC/OFF.
Zmena informácií na displeji	Opakovane stlačte DISP.
Návrat na predchádzajúci displej/zoznam	Stlačte BAND/ .
Návrat na normálny displej z menu	Stlačte a podržte BAND/ .
Zmena jasu displeja	Stlačte a podržte BAND/ .
Zvýšenie úrovne basov	Stlačte BASS. Úroveň basov môžete vybrať v [BASS BOOST] (zosilnenie basov).

Operácia nastavenia

Keď po inštalácii otočíte kľúč zapaľovania do polohy ON (zapnuté), na displeji sa zobrazí [SET UP:YES] (nastaviť:áno).

1. Stlačte ovládač M.C..
2. Otočením ovládača M.C. vyberte možnosti a potom stlačením potvrďte.
   Ak chcete prejsť na ďalšiu možnosť menu, musíte potvrdiť svoj výber.

3. [QUIT:YES] (ukončiť:áno) sa zobrazí, keď sú všetky nastavenia vykonané. Ak sa chcete vrátiť na prvú položku menu nastavenia, otočením ovládača M.C. vyberte [QUIT:NO] (ukončiť:nie) a potom stlačením potvrďte.
4. Stlačením ovládača M.C. potvrďte nastavenia.

Obsluha tunera

Príjem predvolených staníc

1. Stlačením SRC/OFF vyberte [RADIO] (rádio).
2. Stlačením BAND/ vyberte pásmo.
   [FM1] [FM2][FM3][MW]/[LW]
3. Stlačte tlačidlo s číslom ( až ).

Pamäť najlepších staníc (BSM)

1. Po výbere pásma stlačte ovládač M.C. pre zobrazenie hlavného menu.
2. Otočením ovládača M.C. vyberte [FUNCTION] (funkcia) a potom stlačením potvrďte.
3. Otočením ovládača M.C. vyberte [BSM] a potom stlačením potvrďte.

Manuálne uloženie staníc

1. Počas príjmu stanice, ktorú chcete uložiť, stlačte a podržte jedno z tlačidiel s číslami ( až ), kým neprestane blikať.

Obsluha CD/USB/AUX

CD

1. Vložte disk do otvoru na vkladanie diskov stranou s etiketou nahor.
   Ak chcete disk vysunúť, najprv zastavte prehrávanie a potom stlačte .

USB

1. Otvorte kryt portu USB.
2. Pripojte zariadenie USB pomocou vhodného kábla.

MTP connection (MTP pripojenie) Zariadenie nainštalované s Android OS 4.0 alebo väčšinou novších verzií je možné pripojiť k jednotke cez MTP pomocou kábla dodaného so zariadením Android. V závislosti od pripojeného zariadenia, verzie OS alebo počtu súborov v zariadení však nemusí byť možné prehrávať zvukové súbory/skladby cez MTP. NOTE (poznámka) Ak používate pripojenie MTP, [ANDROID WIRED] (káblové pripojenie ANDROID) musí byť v nastaveniach SYSTEM (systému) nastavené na [MEMORY] (pamäť).

AUX

1. Vložte stereo mini konektor do vstupného konektora AUX.
2. Stlačením SRC/OFF vyberte [AUX] ako zdroj.

Pripojenie pomocou aplikácie Pioneer ARC APP

Pokročilá aplikácia od spoločnosti Pioneer premení váš kompatibilný smartfón na výkonný dotykový diaľkový ovládač.

Nepokúšajte sa ovládať aplikáciu počas jazdy. Pred použitím ovládacích prvkov v aplikácii sa uistite, že ste zastavili na bezpečnom mieste a zaparkovali vozidlo.

POZNÁMKA
Táto funkcia je kompatibilná s telefónom so systémom Android 4.1 až 7.1.2 a podporuje aj AOA (Android Open Accessory) 2.0, ale kompatibilita závisí od smartfónu.

1. Vstúpte do ponuky SYSTEM (pozrite si časť "O hlavnom menu").
2. Otočením ovládača M.C. vyberte možnosť [ANDROID WIRED] (ANDROID KÁBLOM), potom stlačením potvrďte.
3. Otočením ovládača M.C. vyberte možnosť [APP CONTROL] (OVLÁDANIE APLIKÁCIE), potom stlačením potvrďte.
4. Otočením ovládača M.C. vyberte možnosť [P.APP AUTO ON] (AUTOMATICKÉ ZAPNUTIE P.APP), potom stlačením potvrďte.
5. Otočením ovládača M.C. vyberte možnosť [ON] (ZAPNUTÉ), potom stlačením potvrďte.
6. Pripojte túto jednotku k zariadeniu Android cez USB.
   Aplikácia Pioneer ARC APP na zariadení sa spustí automaticky.
