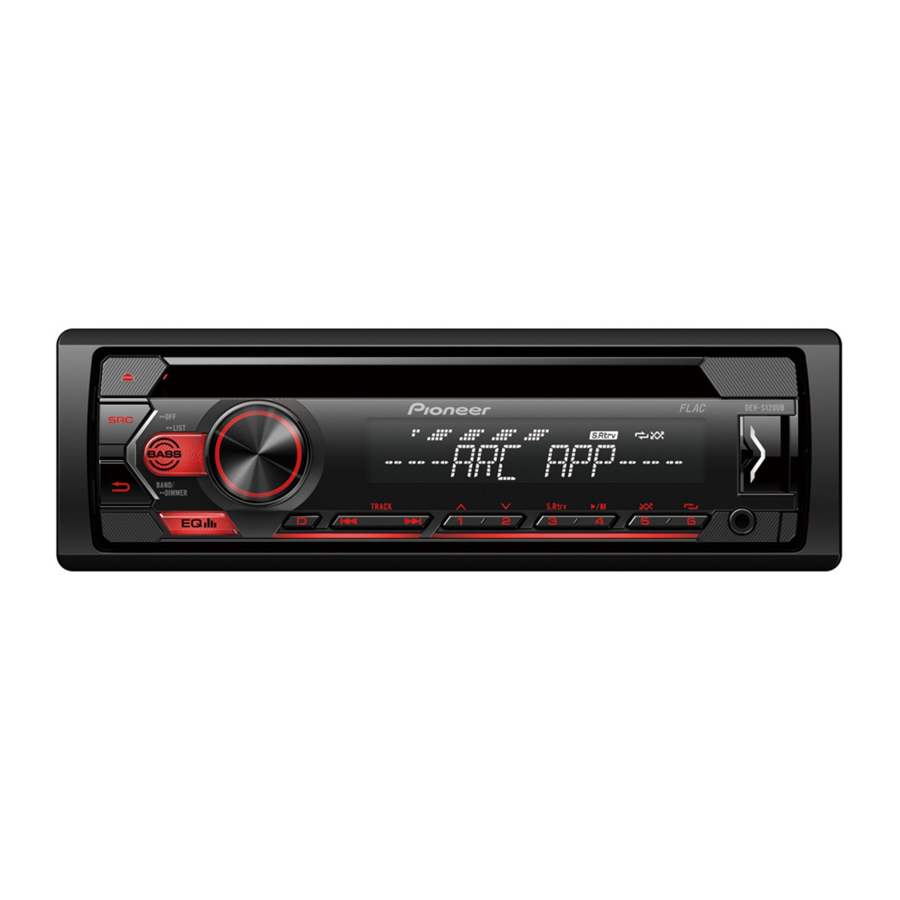

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Hiter začetek

Preden začnete

Zahvaljujemo se vam za nakup tega izdelka PIONEER
Za zagotovitev pravilne uporabe, prosimo, preberite ta priročnik pred uporabo tega izdelka. Posebej pomembno je, da preberete in upoštevate OPOZORILA in PREVIDNOSTNE UKREPE v tem priročniku. Prosimo, shranite priročnik na varnem in dostopnem mestu za prihodnjo uporabo.

Če želite ta izdelek zavreči, ga ne mešajte z običajnimi gospodinjskimi odpadki. Obstaja ločen sistem zbiranja rabljenih elektronskih izdelkov v skladu z zakonodajo, ki zahteva ustrezno obdelavo, predelavo in recikliranje.

Zasebna gospodinjstva v državah članicah EU, v Švici in na Norveškem lahko svoje rabljene elektronske izdelke brezplačno vrnejo na določena zbirna mesta ali prodajalcu (če kupite podobnega novega).
Za države, ki niso omenjene zgoraj, se za pravilen način odstranjevanja obrnite na lokalne oblasti. S tem boste zagotovili, da bo vaš zavrženi izdelek podvržen potrebni obdelavi, predelavi in recikliranju ter tako preprečili morebitne negativne vplive na okolje in zdravje ljudi.

• Ne poskušajte sami namestiti ali servisirati tega izdelka. Namestitev ali servisiranje tega izdelka s strani oseb brez usposabljanja in izkušenj z elektronsko opremo in avtomobilsko opremo je lahko nevarno in vas lahko izpostavi nevarnosti električnega udara, poškodb ali drugih nevarnosti.
• Ne poskušajte upravljati enote med vožnjo. Preden poskusite uporabiti kontrole na napravi, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

• Ne dovolite, da bi ta enota prišla v stik z vlago in/ali tekočinami. Lahko pride do električnega udara. Prav tako lahko pride do poškodb te enote, dima in pregrevanja zaradi stika s tekočinami.
• Vedno imejte glasnost dovolj nizko, da slišite zunanje zvoke.
• Pioneer CarStereo-Pass je namenjen samo uporabi v Nemčiji.
• Ta izdelek je ocenjen v zmernih in tropskih podnebnih pogojih v skladu z varnostnimi zahtevami za avdio, video in podobne elektronske naprave, IEC 60065.

Ta izdelek je laserski izdelek razreda 1, razvrščen v skladu z varnostnim standardom IEC 60825-1:2014.

Če imate težave
Če ta enota ne deluje pravilno, se obrnite na svojega prodajalca ali najbližjo pooblaščeno servisno postajo PIONEER.

Povezave

• Pri nameščanju te enote v vozilo brez položaja ACC (dodatna oprema) na kontaktni ključavnici lahko neuspešna povezava rdečega kabla na priključek, ki zazna delovanje kontaktnega ključa, povzroči praznjenje akumulatorja.

• Uporaba te enote v pogojih, ki niso naslednji, lahko povzroči požar ali okvaro.
  • Vozila z 12-voltno baterijo in negativno ozemljitvijo.
  • Ko se izhod zvočnika uporablja za 4 kanale, uporabite zvočnike nad 50 W (največja vhodna moč) in med 4 Ω do 8 Ω (vrednost impedance). Za to enoto ne uporabljajte zvočnikov od 1 Ω do 3 Ω.
  • Ko se izhod zadnjega zvočnika uporablja za 2 Ω nizkotonca, uporabite zvočnike nad 70 W (največja vhodna moč).
    * Za način povezave glejte povezave.
• Da bi preprečili kratek stik, pregrevanje ali okvaro, se prepričajte, da upoštevate spodnja navodila.
  • Pred namestitvijo odklopite negativni pol akumulatorja.
  • Žice pritrdite s kabelskimi sponkami ali lepilnim trakom. Ovijte lepilni trak okoli žic, ki pridejo v stik s kovinskimi deli, da zaščitite žice.
  • Vse kable namestite stran od gibljivih delov, kot so prestavna ročica in sedežne letve.
  • Vse kable namestite stran od vročih mest, kot je v bližini izhoda grelnika.
  • Ne priključujte rumenega kabla na akumulator tako, da ga napeljete skozi luknjo v motornem prostoru.
  • Vse odklopljene kabelske konektorje prekrijte z izolirnim trakom.
  • Ne skrajšujte nobenih kablov.
  • Nikoli ne prerežite izolacije napajalnega kabla te enote, da bi delili napajanje z drugimi napravami. Trenutna zmogljivost kabla je omejena.
  • Uporabite varovalko predpisane vrednosti.
  • Nikoli ne povežite negativnega kabla zvočnika neposredno na ozemljitev.
  • Nikoli ne združujte negativnih kablov več zvočnikov.
• Ko je ta enota vklopljena, se krmilni signali pošiljajo prek modro/belega kabla. Ta kabel priključite na daljinski upravljalnik sistema zunanjega ojačevalnika moči ali na krmilni priključek releja za samodejno anteno vozila (največ 300 mA 12 V DC). Če je vozilo opremljeno s stekleno anteno, jo priključite na priključek napajalnika ojačevalnika antene.
• Nikoli ne priključujte modro/belega kabla na napajalni priključek zunanjega ojačevalnika moči. Prav tako ga nikoli ne priključujte na napajalni priključek samodejne antene. To lahko povzroči praznjenje akumulatorja ali okvaro.
• Črni kabel je ozemljitev. Ozemljitveni kabli za to enoto in drugo opremo (zlasti izdelki z visokim tokom, kot so ojačevalniki moči) morajo biti napeljani ločeno. Če niso, lahko nenamerna odklopitev povzroči požar ali okvaro.
• Grafični simbol na izdelku pomeni enosmerni tok.
• Funkcija in zvočne nastavitve, razen nastavitve RCA pre-outov, so shranjene v pomnilniku, če je enota odklopljena od napajanja.

Ta enota

1. Vhod napajalnega kabla
2. Zadnji izhod ali izhod nizkotonca
3. Vhod antene
4. Varovalka (10 A)
5. Žični daljinski vhod
   Priključek za žično daljinsko upravljanje je mogoče priključiti (naprodaj posebej).

Napajalni kabel

1. Na vhod napajalnega kabla
2. Glede na vrsto vozila se lahko funkcija in razlikuje. V tem primeru se prepričajte, da priključite na in na .
3. Rumena
   Rezerva (ali dodatna oprema)
4. Rumena
   Priključite na stalni 12 V napajalni priključek.
5. Rdeča
   Dodatna oprema (ali rezerva)
6. Rdeča
   Priključite na priključek, ki ga nadzoruje kontaktno stikalo (12 V DC).
7. Priključite žice iste barve drug na drugega.
8. Črna (ozemljitev ohišja)
9. Modra/bela
   Položaj pinov priključka ISO se bo razlikoval glede na vrsto vozila. Priključitein , ko je pin 5 tip za nadzor antene. Pri drugi vrsti vozila nikoli ne priključite in .
10. Modra/bela
    Priključite na priključek za nadzor sistema ojačevalnika moči (največ 300 mA 12 V DC).
11. Modra/bela
    Priključite na krmilni priključek releja za samodejno anteno (največ 300 mA 12 V DC).
12. Rumena/črna
    Če uporabljate opremo s funkcijo Mute (izklop zvoka), to žico povežite z žico Audio Mute (izklop zvoka) na tej opremi. Če ne, naj bo žica Audio Mute (izklop zvoka) prosta vseh povezav.
13. Žice zvočnikov
    Bela: Spredaj levo
    Bela/črna: Spredaj levo
    Siva: Spredaj desno
    Siva/črna: Spredaj desno
    Zelena: Zadaj levo ali nizkotonec
    Zelena/črna: Zadaj levo ali nizkotonec
    Vijolična: Zadaj desno ali nizkotonec
    Vijolična/črna: Zadaj desno ali nizkotonec
14. Priključek ISO
    V nekaterih vozilih je lahko priključek ISO razdeljen na dva. V tem primeru se prepričajte, da priključite oba priključka.

OPOMBE

• Spremenite začetni meni te enote. Glejte [SP-P/O MODE]. Izhod nizkotonca te enote je mono.
• Ko uporabljate nizkotonec z 2 Ω, se prepričajte, da nizkotonec priključite na vijolične in vijolično/črne žice te enote. Ne priključujte ničesar na zelene in zeleno/črne žice.

Ojačevalnik moči (naprodaj posebej)

Te povezave izvedite, ko uporabljate izbirni ojačevalnik.

1. Daljinski upravljalnik sistema Priključite na modro/bel kabel.
2. Ojačevalnik moči (naprodaj posebej)
3. Povežite z RCA kabli (naprodaj posebej)
4. Na zadnji izhod ali izhod nizkotonca
5. Zadnji zvočnik ali nizkotonec

Namestitev

• Preverite vse povezave in sisteme pred končno namestitvijo.
• Ne uporabljajte nepooblaščenih delov, saj lahko to povzroči nepravilnosti.
• Posvetujte se s svojim prodajalcem, če namestitev zahteva vrtanje lukenj ali druge spremembe na vozilu.
• Ne nameščajte te enote tam, kjer:
  • lahko ovira delovanje vozila.
  • lahko povzroči poškodbe potnika zaradi nenadnega ustavljanja.
• Namestite to enoto stran od vročih mest, kot je v bližini izhoda grelnika.
• Optimalno delovanje je doseženo, ko je enota nameščena pod kotom manj kot 60°.

• Pri nameščanju, da zagotovite pravilno odvajanje toplote pri uporabi te enote, poskrbite, da pustite dovolj prostora za zadnjo ploščo in ovijte vse ohlapne kable, da ne blokirajo zračnikov.


Namestitev DIN nosilca

1. Vstavite priloženo montažno pušo v armaturno ploščo.
2. Pritrdite montažno pušo tako, da z izvijačem upognete kovinske jezičke (90°) na svoje mesto.

1. Armaturna plošča
2. Montažna puša
   • Prepričajte se, da je enota varno nameščena na svoje mesto. Nestabilna namestitev lahko povzroči preskakovanje ali druge nepravilnosti.

Ko ne uporabljate priložene montažne puše

1. Določite ustrezen položaj, kjer se luknje na nosilcu in strani enote ujemajo.


2. Privijte dva vijaka na vsaki strani.


1. Samorezni vijak (5 mm × 9 mm, ni priložen izdelku)
2. Montažni nosilec
3. Armaturna plošča ali konzola

Odstranjevanje enote (nameščene s priloženo montažno pušo)

1. Odstranite okrasni obroč.

1. Okrasni obroč
2. Zarezan jeziček
   • Sprostitev sprednje plošče omogoča lažji dostop do okrasnega obroča.
   • Pri ponovnem pritrjevanju okrasnega obroča usmerite stran z zareznim jezičkom navzdol.

2. Vstavite priložena izvlečna ključa v obe strani enote, dokler se ne zaskoči.
3. Potegnite enoto iz armaturne plošče.


Osnovno delovanje

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

O glavnem meniju

V glavnem meniju lahko prilagodite različne nastavitve.

1. Pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete eno od spodnjih kategorij, nato pritisnite za potrditev.
   • Nastavitve FUNCTION (funkcija)
   • Nastavitve AUDIO (zvok)
   • Nastavitve SYSTEM (sistem)
   • Nastavitve ILLUMINATION (osvetlitev)
3. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.

Pogosto uporabljene operacije

Namen	Delovanje
Vklopite napajanje	Pritisnite SRC/OFF za vklop napajanja. Pritisnite in držite SRC/OFF za izklop napajanja.
Prilagodite glasnost	Obrnite gumb M.C..
Izberite vir	Večkrat pritisnite SRC/OFF.
Spremenite informacije na zaslonu	Večkrat pritisnite DISP.
Vrnite se na prejšnji zaslon/seznam	Pritisnite BAND/ .
Vrnite se na običajni zaslon iz menija	Pritisnite in držite BAND/ .
Spremenite svetlost zaslona	Pritisnite in držite BAND/ .
Povečajte raven nizkih tonov	Pritisnite BASS. Raven nizkih tonov lahko izberete v [BASS BOOST] (ojačanje nizkih tonov).

Nastavitev delovanja

Ko po namestitvi obrnete kontaktno ključavnico v položaj ON (vklop), se na zaslonu prikaže [SET UP:YES] (nastavitev:da).

1. Pritisnite gumb M.C..
2. Obrnite gumb M.C., da izberete možnosti, nato pritisnite za potrditev.
   Če želite nadaljevati z naslednjo možnostjo menija, morate potrditi svojo izbiro.

3. [QUIT:YES] (izhod:da) se prikaže, ko so vse nastavitve končane. Če se želite vrniti na prvi element menija za nastavitev, obrnite gumb M.C., da izberete [QUIT:NO] (izhod:ne), nato pritisnite za potrditev.
4. Pritisnite gumb M.C., da potrdite nastavitve.

Delovanje radijskega sprejemnika

Sprejemanje prednastavljenih postaj

1. Pritisnite SRC/OFF, da izberete [RADIO].
2. Pritisnite BAND/, da izberete frekvenčno območje.
   [FM1] [FM2][FM3][MW]/[LW]
3. Pritisnite številčno tipko ( do ).

Pomnilnik najboljših postaj (BSM)

1. Po izbiri frekvenčnega območja pritisnite gumb M.C., da prikažete glavni meni.
2. Obrnite gumb M.C., da izberete [FUNCTION] (funkcija), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [BSM], nato pritisnite za potrditev.

Ročno shranjevanje postaj

1. Med sprejemanjem postaje, ki jo želite shraniti, pritisnite in držite eno od številčnih tipk ( do ), dokler ne preneha utripati.

Delovanje CD/USB/AUX

CD

1. Vstavite disk v režo za nalaganje diskov z etiketo navzgor.
   Če želite izvreči disk, najprej ustavite predvajanje, nato pritisnite .

USB

1. Odprite pokrov vrat USB.
2. Priključite napravo USB z ustreznim kablom.

Povezava MTP Napravo, nameščeno z operacijskim sistemom Android OS 4.0 ali večino novejših različic, lahko povežete z enoto prek MTP, s kablom, ki je priložen napravi Android. Vendar pa, odvisno od povezane naprave, različice operacijskega sistema ali števila datotek v napravi, morda ne bo mogoče predvajati zvočnih datotek/pesmi prek MTP. OPOMBA Če uporabljate povezavo MTP, mora biti [ANDROID WIRED] (žični ANDROID) v nastavitvah SYSTEM (sistem) nastavljen na [MEMORY] (pomnilnik).

AUX

1. Vstavite stereo mini vtič v vhod AUX.
2. Pritisnite SRC/OFF, da izberete [AUX] kot vir.

Vzpostavitev povezave z aplikacijo Pioneer ARC

Pioneerjeva napredna aplikacija spremeni vaš združljiv pametni telefon v zmogljiv daljinski upravljalnik z zaslonom na dotik.

Ne poskušajte upravljati aplikacije med vožnjo. Preden poskusite uporabiti kontrole v aplikaciji, se prepričajte, da ste se umaknili s ceste in parkirali vozilo na varnem mestu.

OPOMBA
Ta funkcija je združljiva s telefonom, ki uporablja Android 4.1 do 7.1.2 in podpira tudi AOA (Android Open Accessory) 2.0, vendar je združljivost odvisna od pametnega telefona.

1. Vstopite v meni SYSTEM (glejte "O glavnem meniju").
2. Obrnite gumb M.C., da izberete [ANDROID WIRED] (ŽIČNI ANDROID), nato pritisnite za potrditev.
3. Obrnite gumb M.C., da izberete [APP CONTROL] (NADZOR APLIKACIJE), nato pritisnite za potrditev.
4. Obrnite gumb M.C., da izberete [P.APP AUTO ON] (SAMODEJNI VKLOP P.APP), nato pritisnite za potrditev.
5. Obrnite gumb M.C., da izberete [ON] (VKLOP), nato pritisnite za potrditev.
6. Povežite to enoto z napravo Android prek USB-ja.
   Aplikacija Pioneer ARC na napravi se zažene samodejno.
