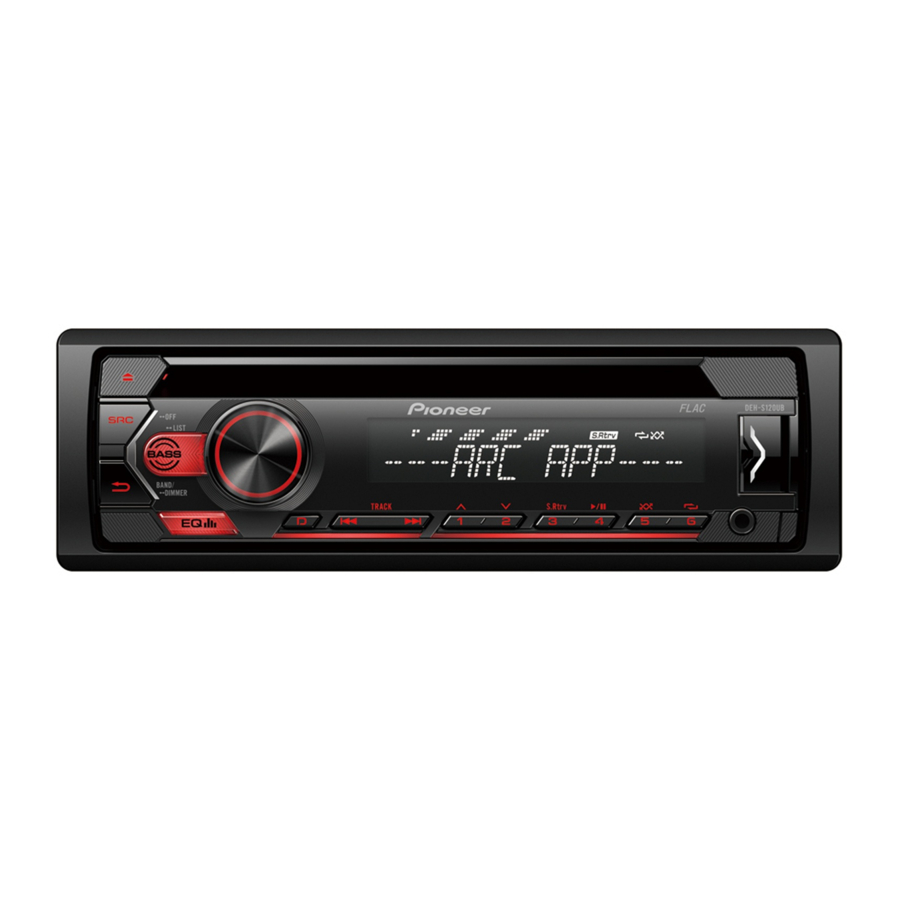

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Greita pradžia

Prieš pradedant

Dėkojame, kad įsigijote šį PIONEER gaminį
Norėdami užtikrinti tinkamą naudojimą, prieš naudodami šį gaminį, perskaitykite šį vadovą. Ypač svarbu, kad perskaitytumėte ir laikytumėtės ĮSPĖJIMŲ ir ATSARGUMO PRIEMONIŲ šiame vadove. Prašome laikyti vadovą saugioje ir prieinamoje vietoje, kad galėtumėte pasinaudoti ateityje.

Jei norite išmesti šį gaminį, nemaišykite jo su buitinėmis atliekomis. Yra atskira panaudotų elektroninių gaminių surinkimo sistema pagal teisės aktus, kurie reikalauja tinkamo apdorojimo, atgavimo ir perdirbimo.

Privatūs namų ūkiai ES valstybėse narėse, Šveicarijoje ir Norvegijoje gali nemokamai grąžinti savo panaudotus elektroninius gaminius į tam skirtas surinkimo vietas arba mažmenininkui (jei perkate panašų naują gaminį).
Šalims, kurios nepaminėtos aukščiau, kreipkitės į vietos valdžios institucijas dėl tinkamo utilizavimo būdo. Tai darydami užtikrinsite, kad jūsų išmestas gaminys būtų tinkamai apdorotas, atgautas ir perdirbtas, taip užkertant kelią galimam neigiamam poveikiui aplinkai ir žmonių sveikatai.

• Nemėginkite patys įdiegti ar aptarnauti šio gaminio. Šio gaminio įdiegimas ar aptarnavimas asmenų, neturinčių elektroninės įrangos ir automobilių priedų mokymo ir patirties, gali būti pavojingas ir gali sukelti elektros smūgio, sužalojimo ar kitų pavojų riziką.
• Nemėginkite valdyti įrenginio vairuodami. Prieš bandydami naudoti įrenginio valdiklius, įsitikinkite, kad sustojote kelkraštyje ir pastatėte transporto priemonę saugioje vietoje.

• Neleiskite šiam įrenginiui liestis su drėgme ir (arba) skysčiais. Gali įvykti elektros smūgis. Be to, dėl kontakto su skysčiais gali būti pažeistas šis įrenginys, atsirasti dūmų ir perkaisti.
• Visada palaikykite pakankamai žemą garsumą, kad girdėtumėte išorinius garsus.
• Pioneer CarStereo-Pass skirtas naudoti tik Vokietijoje.
• Šis gaminys yra įvertintas vidutinio ir atogrąžų klimato sąlygomis pagal garso, vaizdo ir panašios elektroninės aparatūros saugos reikalavimus, IEC 60065.

Šis gaminys yra 1 klasės lazerinis gaminys, klasifikuojamas pagal saugos standartą IEC 60825-1:2014.

Jei kyla problemų
Jei šis įrenginys neveikia tinkamai, kreipkitės į savo pardavėją arba artimiausią įgaliotąją PIONEER techninės priežiūros stotį.

Jungtys

• Jei šį įrenginį montuojate transporto priemonėje, kurios uždegimo jungiklis neturi ACC (priedų) padėties, neprijungus raudono laido prie gnybto, kuris aptinka uždegimo rakto veikimą, gali išsikrauti akumuliatorius.

• Naudojant šį įrenginį kitomis sąlygomis nei toliau nurodytos, gali kilti gaisras arba gedimas.
  • Transporto priemonės su 12 voltų akumuliatoriumi ir neigiamu įžeminimu.
  • Kai garsiakalbio išvestis naudojama 4 kanalams, naudokite garsiakalbius, kurių galia viršija 50 W (maksimali įėjimo galia) ir kurių varža yra nuo 4 Ω iki 8 Ω (varžos vertė). Nenaudokite 1 Ω iki 3 Ω garsiakalbių šiam įrenginiui.
  • Kai galinio garsiakalbio išvestis naudojama 2 Ω žemų dažnių garsiakalbiui, naudokite garsiakalbius, kurių galia viršija 70 W (maksimali įėjimo galia).
    * Jungimo būdą rasite jungčių skyriuje.
• Kad išvengtumėte trumpojo jungimo, perkaitimo ar gedimo, būtinai laikykitės toliau pateiktų nurodymų.
  • Prieš montuodami atjunkite neigiamą akumuliatoriaus gnybtą.
  • Pritvirtinkite laidus kabelių spaustukais arba lipnia juosta. Apvyniokite lipnia juosta laidus, kurie liečiasi su metalinėmis dalimis, kad apsaugotumėte laidus.
  • Nutieskite visus kabelius toliau nuo judančių dalių, tokių kaip pavarų perjungimo svirtis ir sėdynių bėgeliai.
  • Nutieskite visus kabelius toliau nuo karštų vietų, tokių kaip šalia šildytuvo išėjimo angos.
  • Nejunkite geltono laido prie akumuliatoriaus per skylę į variklio skyrių.
  • Uždenkite visas atjungtas kabelių jungtis izoliacine juosta.
  • Netrumpinkite jokių kabelių.
  • Niekada neperpjaukite šio įrenginio maitinimo kabelio izoliacijos, kad galėtumėte dalytis maitinimu su kitais įrenginiais. Kabelio srovės pralaidumas yra ribotas.
  • Naudokite nurodyto nominalo saugiklį.
  • Niekada nejunkite neigiamo garsiakalbio kabelio tiesiai prie įžeminimo.
  • Niekada nesujunkite kelių garsiakalbių neigiamų kabelių.
• Kai šis įrenginys įjungtas, valdymo signalai siunčiami per mėlyną/baltą kabelį. Prijunkite šį kabelį prie išorinio galios stiprintuvo sistemos nuotolinio valdymo pulto arba transporto priemonės automatinės antenos relės valdymo gnybto (maks. 300 mA 12 V DC). Jei transporto priemonėje yra stiklinė antena, prijunkite ją prie antenos stiprintuvo maitinimo gnybto.
• Niekada nejunkite mėlyno/balto kabelio prie išorinio galios stiprintuvo maitinimo gnybto. Taip pat niekada nejunkite jo prie automatinės antenos maitinimo gnybto. Tai gali iškrauti akumuliatorių arba sukelti gedimą.
• Juodas kabelis yra įžeminimas. Šio įrenginio ir kitos įrangos (ypač didelės srovės gaminių, tokių kaip galios stiprintuvai) įžeminimo kabeliai turi būti nutiesti atskirai. Jei jie nėra atskirti, atsitiktinis atjungimas gali sukelti gaisrą arba gedimą.
• Grafinis simbolis ant gaminio reiškia nuolatinę srovę.
• Funkcijos ir garso nustatymai, išskyrus RCA išankstinių išėjimų nustatymą, išsaugomi atmintyje, jei įrenginys atjungiamas nuo maitinimo šaltinio.

Šis įrenginys

1. Maitinimo laido įvestis
2. Galinė išvestis arba žemų dažnių garsiakalbio išvestis
3. Antenos įvestis
4. Saugiklis (10 A)
5. Laidinė nuotolinio valdymo įvestis
   Galima prijungti laidinę nuotolinio valdymo adapterį (parduodamas atskirai).

Maitinimo laidas

1. Į maitinimo laido įvestį
2. Priklausomai nuo transporto priemonės tipo, ir funkcijos gali skirtis. Šiuo atveju būtinai prijunkite prie ir prie .
3. Geltonas
   Atsarginis (arba priedas)
4. Geltonas
   Prijunkite prie pastovaus 12 V maitinimo gnybto.
5. Raudonas
   Priedas (arba atsarginis)
6. Raudonas
   Prijunkite prie gnybto, valdomo uždegimo jungikliu (12 V DC).
7. Prijunkite tos pačios spalvos laidus vieną prie kito.
8. Juodas (važiuoklės įžeminimas)
9. Mėlynas/baltas
   ISO jungties kaiščio padėtis skirsis priklausomai nuo transporto priemonės tipo. Prijunkiteir , kai 5 kaištis yra antenos valdymo tipas. Kitame transporto priemonės tipe niekada nejunkite ir .
10. Mėlynas/baltas
    Prijunkite prie galios stiprintuvo sistemos valdymo gnybto (maks. 300 mA 12 V DC).
11. Mėlynas/baltas
    Prijunkite prie automatinės antenos relės valdymo gnybto (maks. 300 mA 12 V DC).
12. Geltonas/juodas
    Jei naudojate įrangą su nutildymo funkcija, prijunkite šį laidą prie tos įrangos garso nutildymo laido. Jei ne, palikite garso nutildymo laidą be jokių jungčių.
13. Garsiakalbio laidai
    Baltas: Priekinis kairysis
    Baltas/juodas: Priekinis kairysis
    Pilkas: Priekinis dešinysis
    Pilkas/juodas: Priekinis dešinysis
    Žalias: Galinis kairysis arba žemų dažnių garsiakalbis
    Žalias/juodas: Galinis kairysis arba žemų dažnių garsiakalbis
    Violetinis: Galinis dešinysis arba žemų dažnių garsiakalbis
    Violetinis/juodas: Galinis dešinysis arba žemų dažnių garsiakalbis
14. ISO jungtis
    Kai kuriose transporto priemonėse ISO jungtis gali būti padalinta į dvi dalis. Tokiu atveju būtinai prijunkite prie abiejų jungčių.

PASTABOS

• Pakeiskite pradinį šio įrenginio meniu. Žr. [SP-P/O MODE]. Šio įrenginio žemų dažnių garsiakalbio išvestis yra monofoninė.
• Naudodami 2 Ω žemų dažnių garsiakalbį, būtinai prijunkite žemų dažnių garsiakalbį prie violetinių ir violetinių/juodų šio įrenginio laidų. Nejunkite nieko prie žalių ir žalių/juodų laidų.

Galios stiprintuvas (parduodamas atskirai)

Atlikite šias jungtis, kai naudojate papildomą stiprintuvą.

1. Sistemos nuotolinio valdymo pultas Prijunkite prie mėlyno/balto kabelio.
2. Galios stiprintuvas (parduodamas atskirai)
3. Prijunkite RCA kabeliais (parduodami atskirai)
4. Į galinę išvestį arba žemų dažnių garsiakalbio išvestį
5. Galinis garsiakalbis arba žemų dažnių garsiakalbis

Įdiegimas

• Prieš galutinį įdiegimą patikrinkite visas jungtis ir sistemas.
• Nenaudokite neleistinų dalių, nes tai gali sukelti gedimus.
• Pasitarkite su pardavėju, jei montuojant reikia gręžti skyles ar kitaip modifikuoti transporto priemonę.
• Nemontuokite šio įrenginio ten, kur:
  • jis gali trukdyti transporto priemonės valdymui.
  • dėl staigaus sustojimo jis gali sužaloti keleivį.
• Įrenkite šį įrenginį atokiau nuo karštų vietų, pavyzdžiui, šalia šildytuvo išėjimo angos.
• Optimalus veikimas pasiekiamas, kai įrenginys sumontuotas mažesniu nei 60° kampu.

• Montuodami, kad užtikrintumėte tinkamą šilumos išsklaidymą naudojant šį įrenginį, įsitikinkite, kad palikote pakankamai vietos už galinio skydelio ir apvyniokite visus palaidus laidus, kad jie neužstotų ventiliacijos angų.


DIN tvirtinimo įrengimas

1. Įkiškite pateiktą montavimo įvorę į prietaisų skydelį.
2. Atsuktuvu užfiksuokite montavimo įvorę, sulenkdami metalinius skirtukus (90°) į vietą.

1. Prietaisų skydelis
2. Montavimo įvorė
   • Įsitikinkite, kad įrenginys yra tvirtai pritvirtintas. Nestabilus įrengimas gali sukelti praleidimus ar kitus gedimus.

Kai nenaudojate pateiktos montavimo įvorės

1. Nustatykite tinkamą padėtį, kurioje laikiklio skylės sutampa su įrenginio šonu.


2. Priveržkite du varžtus kiekvienoje pusėje.


1. Srieginis varžtas (5 mm × 9 mm, nepridedamas prie gaminio)
2. Montavimo laikiklis
3. Prietaisų skydelis arba konsolė

Įrenginio išėmimas (įdiegto su pateikta montavimo įvore)

1. Nuimkite apdailos žiedą.

1. Apdailos žiedas
2. Įpjautas skirtukas
   • Atlaisvinus priekinį skydelį, lengviau pasieksite apdailos žiedą.
   • Iš naujo pritvirtindami apdailos žiedą, nukreipkite pusę su įpjautu skirtuku žemyn.

2. Įkiškite pateiktus ištraukimo raktus į abi įrenginio puses, kol jie užsifiksuos.
3. Ištraukite įrenginį iš prietaisų skydelio.


Pagrindinis valdymas

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Apie pagrindinį meniu

Pagrindiniame meniu galite reguliuoti įvairius nustatymus.

1. Paspauskite M.C. ratuką, kad būtų rodomas pagrindinis meniu.
2. Pasukite M.C. ratuką, kad pasirinktumėte vieną iš toliau pateiktų kategorijų, tada paspauskite, kad patvirtintumėte.
   • FUNCTION (FUNKCIJA) settings (nustatymai)
   • AUDIO (AUDIO) settings (nustatymai)
   • SYSTEM (SISTEMA) settings (nustatymai)
   • ILLUMINATION (APŠVIETIMAS) settings (nustatymai)
3. Pasukite M.C. ratuką, kad pasirinktumėte parinktis, tada paspauskite, kad patvirtintumėte.

Dažnai naudojamos operacijos

Paskirtis	Operacija
Įjunkite maitinimą	Paspauskite SRC/OFF, kad įjungtumėte maitinimą. Paspauskite ir palaikykite SRC/OFF, kad išjungtumėte maitinimą.
Reguliuokite garsumą	Pasukite M.C. ratuką.
Pasirinkite šaltinį	Kelis kartus paspauskite SRC/OFF.
Pakeiskite ekrano informaciją	Kelis kartus paspauskite DISP.
Grįžkite į ankstesnį ekraną/sąrašą	Paspauskite BAND/ .
Grįžkite į įprastą ekraną iš meniu	Paspauskite ir palaikykite BAND/ .
Pakeiskite ekrano ryškumą	Paspauskite ir palaikykite BAND/ .
Padidinkite žemų dažnių lygį	Paspauskite BASS. Žemų dažnių lygį galite pasirinkti [BASS BOOST] (ŽEMŲ DAŽNIŲ SUSTIPRINIMAS).

Sąrankos operacija

Įjungus degimo jungiklį į ON (ĮJUNGTA) padėtį po įdiegimo, ekrane pasirodo [SET UP:YES] (SĄRANKA:TAIP).

1. Paspauskite M.C. ratuką.
2. Pasukite M.C. ratuką, kad pasirinktumėte parinktis, tada paspauskite, kad patvirtintumėte.
   Norėdami pereiti prie kitos meniu parinkties, turite patvirtinti savo pasirinkimą.

3. [QUIT:YES] (IŠEITI:TAIP) pasirodo, kai visi nustatymai buvo atlikti. Norėdami grįžti į pirmąjį sąrankos meniu elementą, pasukite M.C. ratuką, kad pasirinktumėte [QUIT:NO] (IŠEITI:NE), tada paspauskite, kad patvirtintumėte.
4. Paspauskite M.C. ratuką, kad patvirtintumėte nustatymus.

Tunerio valdymas

Iš anksto nustatytų stočių priėmimas

1. Paspauskite SRC/OFF, kad pasirinktumėte [RADIO] (RADIJAS).
2. Paspauskite BAND/, kad pasirinktumėte dažnių juostą.
   [FM1] [FM2][FM3][MW]/[LW]
3. Paspauskite skaičių mygtuką ( iki ).

Geriausių stočių atmintis (BSM)

1. Pasirinkę dažnių juostą, paspauskite M.C. ratuką, kad būtų rodomas pagrindinis meniu.
2. Pasukite M.C. ratuką, kad pasirinktumėte [FUNCTION] (FUNKCIJA), tada paspauskite, kad patvirtintumėte.
3. Pasukite M.C. ratuką, kad pasirinktumėte [BSM], tada paspauskite, kad patvirtintumėte.

Norėdami stotis išsaugoti rankiniu būdu

1. Priimdami stotį, kurią norite išsaugoti, paspauskite ir palaikykite vieną iš skaičių mygtukų ( iki ), kol jis nustos mirksėti.

CD/USB/AUX valdymas

CD

1. Įdėkite diską į disko įkėlimo angą etikete į viršų.
   Norėdami išstumti diską, pirmiausia sustabdykite atkūrimą, tada paspauskite .

USB

1. Atidarykite USB prievado dangtelį.
2. Įjunkite USB įrenginį naudodami tinkamą laidą.

MTP connection (MTP jungtis) Įrenginį, kuriame įdiegta Android OS 4.0 arba dauguma vėlesnių versijų, galima prijungti prie įrenginio per MTP, naudojant laidą, pateiktą kartu su Android įrenginiu. Tačiau, priklausomai nuo prijungto įrenginio, OS versijos arba failų skaičiaus įrenginyje, garso failų/dainų gali nepavykti atkurti per MTP. NOTE (PASTABA) Jei naudojate MTP jungtį, [ANDROID WIRED] (ANDROID SU LAIDU) sistemos nustatymuose turi būti nustatyta į [MEMORY] (ATMINTIS).

AUX

1. Įkiškite stereo mini kištuką į AUX įvesties lizdą.
2. Paspauskite SRC/OFF, kad pasirinktumėte [AUX] kaip šaltinį.

Ryšio užmezgimas su "Pioneer ARC APP"

"Pioneer" pažangi programa paverčia jūsų suderinamą išmanųjį telefoną galingu jutikliniu nuotolinio valdymo pultu.

Nebandykite naudotis programa vairuodami. Prieš bandydami naudotis programos valdikliais, įsitikinkite, kad sustojote kelkraštyje ir pastatėte transporto priemonę saugioje vietoje.

PASTABA
Ši funkcija suderinama su telefonais, kuriuose veikia "Android 4.1" iki "7.1.2", taip pat palaiko AOA ("Android Open Accessory") 2.0, tačiau suderinamumas priklauso nuo išmaniojo telefono.

1. Įeikite į SYSTEM (sistema) meniu (žr. "Apie pagrindinį meniu").
2. Pasukite M.C. ratuką, kad pasirinktumėte [ANDROID WIRED] (ANDROID laidinis), tada paspauskite, kad patvirtintumėte.
3. Pasukite M.C. ratuką, kad pasirinktumėte [APP CONTROL] (programos valdymas), tada paspauskite, kad patvirtintumėte.
4. Pasukite M.C. ratuką, kad pasirinktumėte [P.APP AUTO ON] (P.APP automatiškai įjungtas), tada paspauskite, kad patvirtintumėte.
5. Pasukite M.C. ratuką, kad pasirinktumėte [ON] (įjungta), tada paspauskite, kad patvirtintumėte.
6. Prijunkite šį įrenginį prie "Android" įrenginio per USB.
   "Pioneer ARC APP" įrenginyje paleidžiama automatiškai.
