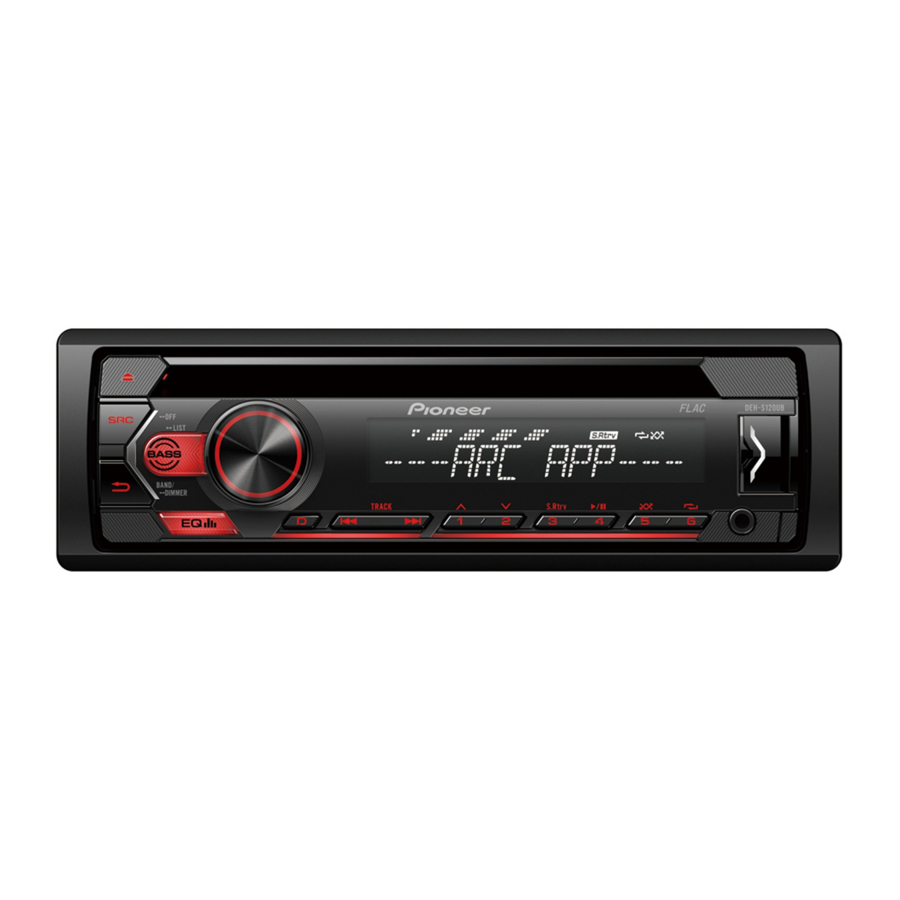

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Hurtigstart

Før du starter

Takk for at du kjøpte dette PIONEER-produktet
For å sikre riktig bruk, vennligst les gjennom denne veiledningen før du bruker dette produktet. Det er spesielt viktig at du leser og overholder ADVARSLER og FORHOLDSREGLER i denne veiledningen. Oppbevar veiledningen på et trygt og tilgjengelig sted for fremtidig referanse.

Hvis du ønsker å kvitte deg med dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektroniske produkter i samsvar med lovgivning som krever forsvarlig behandling, gjenvinning og resirkulering.

Private husholdninger i EUs medlemsstater, i Sveits og Norge kan returnere sine brukte elektroniske produkter gratis til utpekte innsamlingssteder eller til en forhandler (hvis du kjøper en lignende ny).
For land som ikke er nevnt ovenfor, vennligst kontakt dine lokale myndigheter for korrekt metode for avhending. Ved å gjøre det vil du sikre at det avhendte produktet gjennomgår nødvendig behandling, gjenvinning og resirkulering, og dermed forhindre potensielle negative effekter på miljøet og menneskers helse.

• Ikke forsøk å installere eller utføre service på dette produktet selv. Installasjon eller service av dette produktet av personer uten opplæring og erfaring i elektronisk utstyr og biltilbehør kan være farlig og kan utsette deg for risiko for elektrisk støt, personskade eller andre farer.
• Ikke forsøk å betjene enheten mens du kjører. Sørg for å trekke av veien og parkere kjøretøyet på et trygt sted før du forsøker å bruke kontrollene på enheten.

• Ikke la denne enheten komme i kontakt med fuktighet og/eller væsker. Elektrisk støt kan oppstå. Skade på denne enheten, røyk og overoppheting kan også oppstå ved kontakt med væsker.
• Hold alltid volumet lavt nok til å høre lyder utenfra.
• Pioneer CarStereo-Pass er kun for bruk i Tyskland.
• Dette produktet er evaluert i moderate og tropiske klimaforhold under Audio, video og lignende elektroniske apparater - Sikkerhetskrav, IEC 60065.

Dette produktet er et Klasse 1 laserprodukt klassifisert under sikkerhetsstandarden, IEC 60825-1:2014.

Hvis du opplever problemer
Hvis denne enheten ikke fungerer som den skal, vennligst kontakt din forhandler eller nærmeste autoriserte PIONEER-serviceverksted.

Tilkoblinger

• Når du installerer denne enheten i et kjøretøy uten en ACC (tilbehør)-posisjon på tenningsbryteren, kan manglende tilkobling av den røde kabelen til terminalen som registrerer drift av tenningsnøkkelen, føre til batteritømming.

• Bruk av denne enheten under andre forhold enn følgende kan føre til brann eller funksjonsfeil.
  • Kjøretøy med et 12-volts batteri og negativ jording.
  • Når høyttalerutgangen brukes av 4 kanaler, bruk høyttalere over 50 W (maksimal inngangseffekt) og mellom 4 Ω til 8 Ω (impedansverdi). Ikke bruk 1 Ω til 3 Ω høyttalere for denne enheten.
  • Når bakre høyttalerutgang brukes av 2 Ω subwoofer, bruk høyttalere over 70 W (maksimal inngangseffekt).
    * Vennligst se tilkoblinger for en tilkoblingsmetode.
• For å forhindre kortslutning, overoppheting eller funksjonsfeil, sørg for å følge instruksjonene nedenfor.
  • Koble fra den negative terminalen på batteriet før installasjon.
  • Fest ledningene med kabelklemmer eller tape. Vikle tape rundt ledninger som kommer i kontakt med metalldeler for å beskytte ledningene.
  • Plasser alle kabler vekk fra bevegelige deler, som girspaken og seteskinnene.
  • Plasser alle kabler vekk fra varme steder, som i nærheten av varmeapparatets utløp.
  • Ikke koble den gule kabelen til batteriet ved å føre den gjennom hullet til motorrommet.
  • Dekk til eventuelle frakoblede kabelkontakter med isolasjonstape.
  • Ikke forkort noen kabler.
  • Klipp aldri isolasjonen på strømkabelen til denne enheten for å dele strømmen med andre enheter. Kabelens strømkapasitet er begrenset.
  • Bruk en sikring med den foreskrevne verdien.
  • Koble aldri den negative høyttalerkabelen direkte til jord.
  • Bruk aldri negative kabler fra flere høyttalere sammen.
• Når denne enheten er på, sendes kontrollsignaler gjennom den blå/hvite kabelen. Koble denne kabelen til systemfjernkontrollen til en ekstern effektforsterker eller kjøretøyets autoantenne-relékontrollterminal (maks. 300mA 12 V DC). Hvis kjøretøyet er utstyrt med en glassantenne, koble den til antenneforsterkerens strømforsyningsterminal.
• Koble aldri den blå/hvite kabelen til strømterminalen til en ekstern effektforsterker. Koble den heller aldri til strømterminalen til autoantennen. Dette kan føre til batteritømming eller funksjonsfeil.
• Den svarte kabelen er jord. Jordkabler for denne enheten og annet utstyr (spesielt produkter med høy strømstyrke som effektforsterkere) må kobles separat. Hvis de ikke er det, kan en utilsiktet løsning føre til brann eller funksjonsfeil.
• Det grafiske symbolet plassert på produktet betyr likestrøm.
• Funksjonen og lydinnstillingene annet enn innstillingen av RCA pre-outs lagres i minnet hvis enheten kobles fra strømforsyningen.

Denne enheten

1. Strømledningsinngang
2. Bakre utgang eller subwooferutgang
3. Antenneinngang
4. Sikring (10 A)
5. Kablet fjernkontrollinngang
   Hardkablet fjernkontrolladapter kan kobles til (selges separat).

Strømledning

1. Til strømledningsinngang
2. Avhengig av type kjøretøy kan funksjonen til og være forskjellig. I dette tilfellet, sørg for å koble til og til .
3. Gul
   Backup (eller tilbehør)
4. Gul
   Koble til den konstante 12 V forsyningsterminalen.
5. Rød
   Tilbehør (eller backup)
6. Rød
   Koble til terminal kontrollert av tenningsbryteren (12 V DC).
7. Koble ledninger av samme farge til hverandre.
8. Svart (chassisjord)
9. Blå/hvit
   Pinneposisjonen til ISO-kontakten vil variere avhengig av type kjøretøy. Kobleog når Pin 5 er en antennekontrolltype. I en annen type kjøretøy, koble aldri og .
10. Blå/hvit
    Koble til systemkontrollterminalen til effektforsterkeren (maks. 300 mA 12 V DC).
11. Blå/hvit
    Koble til autoantenne-relékontrollterminalen (maks. 300 mA 12 V DC).
12. Gul/svart
    Hvis du bruker utstyr med en Mute (demp)-funksjon, koble denne ledningen til Audio Mute-ledningen på det utstyret. Hvis ikke, hold Audio Mute-ledningen fri for tilkoblinger.
13. Høyttalerledninger
    Hvit: Front venstre
    Hvit/svart: Front venstre
    Grå: Front høyre
    Grå/svart: Front høyre
    Grønn: Bak venstre eller subwoofer
    Grønn/svart: Bak venstre eller subwoofer
    Fiolett: Bak høyre eller subwoofer
    Fiolett/svart: Bak høyre eller subwoofer
14. ISO-kontakt
    I noen kjøretøy kan ISO-kontakten være delt i to. I dette tilfellet, sørg for å koble til begge kontaktene.

MERKNADER

• Endre den første menyen på denne enheten. Se [SP-P/O MODE]. Subwooferutgangen på denne enheten er monaural.
• Når du bruker en subwoofer på 2 Ω, sørg for å koble subwooferen til de fiolette og fiolette/svarte ledningene på denne enheten. Ikke koble noe til de grønne og grønne/svarte ledningene.

Effektforsterker (selges separat)

Utfør disse tilkoblingene når du bruker den valgfrie forsterkeren.

1. Systemfjernkontroll Koble til blå/hvit kabel.
2. Effektforsterker (selges separat)
3. Koble til med RCA-kabler (selges separat)
4. Til bakre utgang eller subwooferutgang
5. Bakre høyttaler eller subwoofer

Installasjon

• Sjekk alle tilkoblinger og systemer før endelig installasjon.
• Ikke bruk uautoriserte deler, da dette kan føre til funksjonsfeil.
• Rådfør deg med forhandleren din hvis installasjonen krever boring av hull eller andre modifikasjoner på kjøretøyet.
• Ikke installer denne enheten der:
  • den kan forstyrre driften av kjøretøyet.
  • den kan forårsake personskade på en passasjer som følge av en plutselig stopp.
• Installer denne enheten vekk fra varme steder, for eksempel i nærheten av varmeapparatets utløp.
• Optimal ytelse oppnås når enheten er installert i en vinkel på mindre enn 60°.

• Når du installerer, for å sikre riktig varmespredning når du bruker denne enheten, må du sørge for at du har god plass bak bakpanelet og pakke eventuelle løse kabler slik at de ikke blokkerer ventilene.


DIN-monteringsinstallasjon

1. Sett inn den medfølgende monteringsrammen i dashbordet.
2. Fest monteringsrammen ved å bruke en skrutrekker til å bøye metallflikene (90°) på plass.

1. Dashbord
2. Monteringsramme
   • Sørg for at enheten er installert sikkert på plass. En ustabil installasjon kan føre til hopping eller andre funksjonsfeil.

Når du ikke bruker den medfølgende monteringsrammen

1. Finn den riktige posisjonen der hullene på braketten og siden av enheten stemmer overens.


2. Stram til to skruer på hver side.


1. Tappeskrue (5 mm × 9 mm, ikke levert med produktet)
2. Monteringsbrakett
3. Dashbord eller konsoll

Fjerne enheten (installert med den medfølgende monteringsrammen)

1. Fjern dekorringen.

1. Dekorring
2. Hakket flik
   • Å løsne frontpanelet gir lettere tilgang til dekorringen.
   • Når du fester dekorringen igjen, pek siden med den hakkede fliken ned.

2. Sett de medfølgende uttrekksnøklene inn på begge sider av enheten til de klikker på plass.
3. Trekk enheten ut av dashbordet.


Grunnleggende bruk

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Om hovedmenyen

Du kan justere forskjellige innstillinger i hovedmenyen.

1. Trykk på M.C.-hjulet for å vise hovedmenyen.
2. Drei M.C.-hjulet for å velge en av kategoriene nedenfor, og trykk deretter for å bekrefte.
   • FUNCTION-innstillinger (funksjonsinnstillinger)
   • AUDIO-innstillinger (lydinnstillinger)
   • SYSTEM-innstillinger (systeminnstillinger)
   • ILLUMINATION-innstillinger (belysningsinnstillinger)
3. Drei M.C.-hjulet for å velge alternativene, og trykk deretter for å bekrefte.

Ofte brukte operasjoner

Formål	Operasjon
Slå på strømmen	Trykk på SRC/OFF for å slå på strømmen. Trykk og hold inne SRC/OFF for å slå av strømmen.
Juster volumet	Drei M.C.-hjulet.
Velg en kilde	Trykk på SRC/OFF gjentatte ganger.
Endre skjerminformasjonen	Trykk på DISP gjentatte ganger.
Gå tilbake til forrige skjerm/liste	Trykk på BAND/ .
Gå tilbake til normalvisningen fra menyen	Trykk og hold inne BAND/ .
Endre skjermens lysstyrke	Trykk og hold inne BAND/ .
Øk bassnivået	Trykk på BASS. Du kan velge bassnivået i [BASS BOOST] (bassforsterkning).

Oppsett

Når du vrir tenningsbryteren til PÅ etter installasjonen, vises [SET UP:YES] (oppsett: ja) på skjermen.

1. Trykk på M.C.-hjulet.
2. Drei M.C.-hjulet for å velge alternativene, og trykk deretter for å bekrefte.
   For å fortsette til neste menyalternativ, må du bekrefte valget ditt.

3. [QUIT:YES] (avslutt: ja) vises når alle innstillingene er gjort. For å gå tilbake til det første elementet i oppsettmenyen, drei M.C.-hjulet for å velge [QUIT:NO] (avslutt: nei), og trykk deretter for å bekrefte.
4. Trykk på M.C.-hjulet for å bekrefte innstillingene.

Tuner-operasjon

Motta forhåndsinnstilte stasjoner

1. Trykk på SRC/OFF for å velge [RADIO].
2. Trykk på BAND/ for å velge bånd.
   [FM1] [FM2][FM3][MW]/[LW]
3. Trykk på en nummerknapp ( til ).

Minne for beste stasjoner (BSM)

1. Etter å ha valgt båndet, trykk på M.C.-hjulet for å vise hovedmenyen.
2. Drei M.C.-hjulet for å velge [FUNCTION] (funksjon), og trykk deretter for å bekrefte.
3. Drei M.C.-hjulet for å velge [BSM], og trykk deretter for å bekrefte.

For å lagre stasjoner manuelt

1. Mens du mottar stasjonen du vil lagre, trykker du og holder inne en av nummerknappene ( til ) til den slutter å blinke.

CD/USB/AUX-operasjon

CD

1. Sett inn en plate i platesporet med etiketten opp.
   For å skyve ut en plate, stopp avspillingen først og trykk deretter på .

USB

1. Åpne USB-portdekselet.
2. Koble til USB-enheten med en passende kabel.

MTP-tilkobling En enhet installert med Android OS 4.0 eller de fleste senere versjoner kan kobles til enheten via MTP, ved hjelp av kabelen som følger med Android-enheten. Avhengig av den tilkoblede enheten, OS-versjonen eller antall filer i enheten, kan det imidlertid hende at lydfiler/sanger ikke kan spilles av via MTP. MERK Hvis du bruker en MTP-tilkobling, må [ANDROID WIRED] (Android kablet) settes til [MEMORY] (minne) i SYSTEM-innstillingene (systeminnstillinger).

AUX

1. Sett stereominikontakten inn i AUX-inngangen.
2. Trykk på SRC/OFF for å velge [AUX] som kilde.

Opprette en forbindelse med Pioneer ARC APP

Pioneers Advanced-app konverterer din kompatible smarttelefon til en kraftig berøringsskjermfjernkontroll.

Ikke forsøk å bruke applikasjonen mens du kjører. Sørg for å trekke deg ut av veien og parkere bilen din på et trygt sted før du prøver å bruke kontrollene på applikasjonen.

MERK
Denne funksjonen er kompatibel med en telefon som kjører Android 4.1 opp til 7.1.2 og støtter også AOA (Android Open Accessory) 2.0, men kompatibiliteten avhenger av smarttelefonen.

1. Gå inn i SYSTEM-menyen (se "Om hovedmenyen").
2. Vri M.C.-hjulet for å velge [ANDROID WIRED], og trykk deretter for å bekrefte.
3. Vri M.C.-hjulet for å velge [APP CONTROL] (APP-KONTROLL), og trykk deretter for å bekrefte.
4. Vri M.C.-hjulet for å velge [P.APP AUTO ON], og trykk deretter for å bekrefte.
5. Vri M.C.-hjulet for å velge [ON] (PÅ), og trykk deretter for å bekrefte.
6. Koble denne enheten til Android-enheten via USB.
   Pioneer ARC APP på enheten starter automatisk.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Hurtigstart

Tilgjengelige språk
