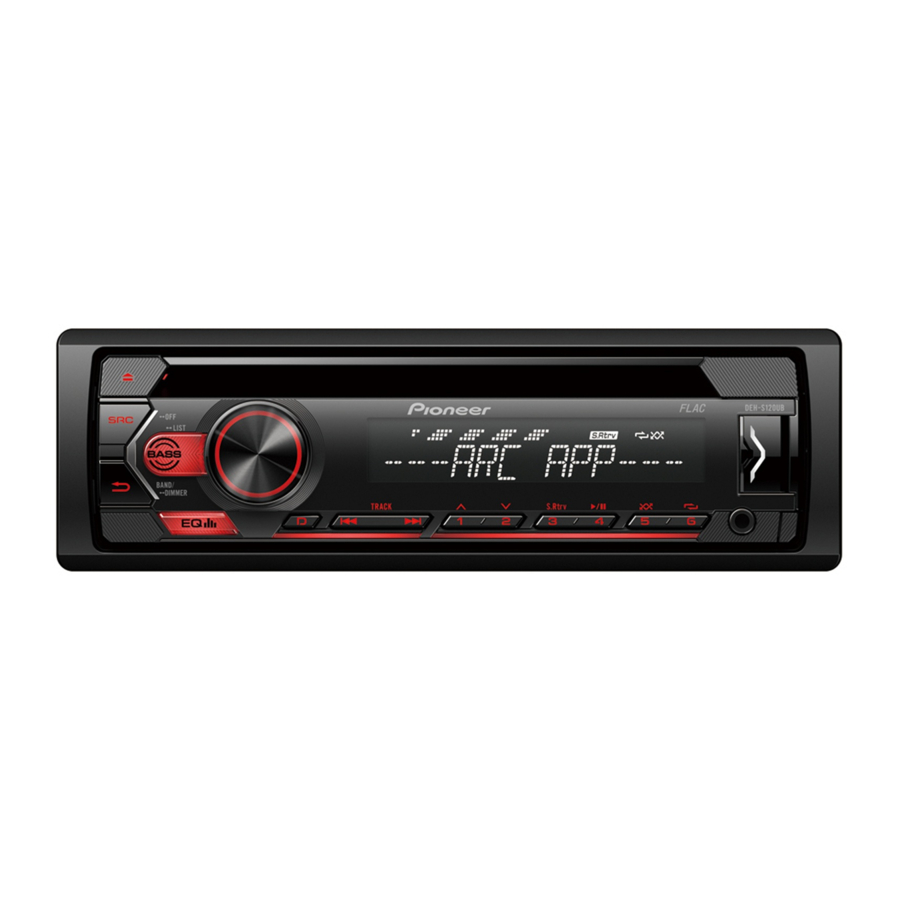

Pioneer DEH-S120UB/UBA/UBG/UBB DEH-S121UB/UBG DEH-S12UB Ghid de pornire rapidă

Înainte de a începe

Vă mulțumim pentru achiziționarea acestui produs PIONEER
Pentru a asigura o utilizare adecvată, vă rugăm să citiți acest ghid înainte de a utiliza acest produs. Este deosebit de important să citiți și să respectați AVERTISMENTEle și ATENȚIONĂRILE din acest ghid. Vă rugăm să păstrați ghidul într-un loc sigur și accesibil pentru consultare ulterioară.

Dacă doriți să aruncați acest produs, nu îl amestecați cu deșeurile menajere generale. Există un sistem de colectare separată pentru produsele electronice uzate, în conformitate cu legislația care impune tratarea, recuperarea și reciclarea adecvată.

Gospodăriile private din statele membre ale UE, Elveția și Norvegia pot returna gratuit produsele lor electronice uzate la centrele de colectare desemnate sau la un retailer (dacă achiziționați unul nou similar).
Pentru țările care nu sunt menționate mai sus, vă rugăm să contactați autoritățile locale pentru metoda corectă de eliminare. Procedând astfel, vă veți asigura că produsul dumneavoastră eliminat este supus tratamentului, recuperării și reciclării necesare și, astfel, veți preveni potențialele efecte negative asupra mediului și a sănătății umane.

• Nu încercați să instalați sau să reparați singur acest produs. Instalarea sau repararea acestui produs de către persoane fără pregătire și experiență în echipamente electronice și accesorii auto poate fi periculoasă și vă poate expune riscului de șoc electric, rănire sau alte pericole.
• Nu încercați să utilizați unitatea în timp ce conduceți. Asigurați-vă că trageți pe dreapta și parcați vehiculul într-un loc sigur înainte de a încerca să utilizați comenzile de pe dispozitiv.

• Nu permiteți ca această unitate să intre în contact cu umezeala și/sau lichidele. S-ar putea produce șocuri electrice. De asemenea, contactul cu lichidele ar putea duce la deteriorarea acestei unități, la fum și la supraîncălzire.
• Păstrați întotdeauna volumul suficient de scăzut pentru a auzi sunetele exterioare.
• Pioneer CarStereo-Pass este destinat utilizării numai în Germania.
• Acest produs este evaluat în condiții climatice moderate și tropicale conform Audio, video and similar electronic apparatus - Safety requirements, IEC 60065.

Acest produs este un produs laser de Clasa 1 clasificat conform standardului de siguranță, IEC 60825-1:2014.

Dacă întâmpinați probleme
În cazul în care această unitate nu funcționează corect, vă rugăm să contactați dealerul sau cea mai apropiată stație de service autorizată PIONEER.

Conexiuni

• Când instalați această unitate într-un vehicul fără o poziție ACC (accesoriu) pe contactul de aprindere, nerespectarea conectării cablului roșu la terminalul care detectează funcționarea cheii de contact poate duce la descărcarea bateriei.

• Utilizarea acestei unități în alte condiții decât cele următoare ar putea duce la incendiu sau defecțiuni.
  • Vehicule cu baterie de 12 volți și împământare negativă.
  • Când ieșirea difuzoarelor este utilizată de 4 canale, utilizați difuzoare de peste 50 W (putere maximă de intrare) și între 4 Ω și 8 Ω (valoare de impedanță). Nu utilizați difuzoare de 1 Ω până la 3 Ω pentru această unitate.
  • Când ieșirea difuzoarelor spate este utilizată de 2 Ω de subwoofer, utilizați difuzoare de peste 70 W (putere maximă de intrare).
    * Vă rugăm să consultați conexiunile pentru o metodă de conectare.
• Pentru a preveni un scurtcircuit, supraîncălzirea sau funcționarea defectuoasă, asigurați-vă că respectați instrucțiunile de mai jos.
  • Deconectați borna negativă a bateriei înainte de instalare.
  • Fixați cablajul cu cleme de cablu sau bandă adezivă. Înfășurați bandă adezivă în jurul cablajului care intră în contact cu părțile metalice pentru a proteja cablajul.
  • Poziționați toate cablurile departe de părțile mobile, cum ar fi maneta de schimbare a vitezelor și șinele scaunelor.
  • Poziționați toate cablurile departe de locurile fierbinți, cum ar fi lângă orificiul de încălzire.
  • Nu conectați cablul galben la baterie trecându-l prin orificiul către compartimentul motorului.
  • Acoperiți toți conectorii de cablu deconectați cu bandă izolatoare.
  • Nu scurtați niciun cablu.
  • Nu tăiați niciodată izolația cablului de alimentare al acestei unități pentru a partaja alimentarea cu alte dispozitive. Capacitatea curentă a cablului este limitată.
  • Utilizați o siguranță cu valoarea nominală prescrisă.
  • Nu conectați niciodată cablul negativ al difuzorului direct la masă.
  • Nu legați niciodată împreună cablurile negative ale mai multor difuzoare.
• Când această unitate este pornită, semnalele de control sunt trimise prin cablul albastru/alb. Conectați acest cablu la telecomanda sistemului unui amplificator de putere extern sau la terminalul de control al releului auto-antenei al vehiculului (max. 300mA 12 V DC). Dacă vehiculul este echipat cu o antenă de sticlă, conectați-o la terminalul de alimentare a amplificatorului de antenă.
• Nu conectați niciodată cablul albastru/alb la terminalul de alimentare al unui amplificator de putere extern. De asemenea, nu-l conectați niciodată la terminalul de alimentare al antenei auto. Acest lucru poate duce la descărcarea bateriei sau la o defecțiune.
• Cablul negru este masă. Cablurile de masă pentru această unitate și alte echipamente (în special, produse de curent mare, cum ar fi amplificatoarele de putere) trebuie conectate separat. Dacă nu sunt, o detașare accidentală poate duce la incendiu sau defecțiune.
• Simbolul grafic plasat pe produs înseamnă curent continuu.
• Funcția și setările audio, altele decât setarea pre-ieșirilor RCA, sunt stocate în memorie dacă unitatea este deconectată de la sursa de alimentare.

Această unitate

1. Intrare cablu de alimentare
2. Ieșire spate sau ieșire subwoofer
3. Intrare antenă
4. Siguranță (10 A)
5. Intrare telecomandă cu fir
   Adaptorul de telecomandă cu fir poate fi conectat (se vinde separat).

Cablu de alimentare

1. La intrarea cablului de alimentare
2. În funcție de tipul de vehicul, funcția și poate fi diferită. În acest caz, asigurați-vă că conectați la și la .
3. Galben
   De rezervă (sau accesoriu)
4. Galben
   Conectați la terminalul de alimentare constantă de 12 V.
5. Roșu
   Accesoriu (sau de rezervă)
6. Roșu
   Conectați la terminalul controlat de contactul de aprindere (12 V DC).
7. Conectați firele de aceeași culoare unul cu celălalt.
8. Negru (masă șasiu)
9. Albastru/alb
   Poziția pinului conectorului ISO va diferi în funcție de tipul de vehicul. Conectațiși când Pinul 5 este un tip de control al antenei. Într-un alt tip de vehicul, nu conectați niciodată și .
10. Albastru/alb
    Conectați la terminalul de control al sistemului al amplificatorului de putere (max. 300 mA 12 V DC).
11. Albastru/alb
    Conectați la terminalul de control al releului auto-antenei (max. 300 mA 12 V DC).
12. Galben/negru
    Dacă utilizați echipamente cu o funcție Mute (Dezactivare sunet), conectați acest fir la firul Audio Mute (Dezactivare sunet audio) de pe acel echipament. Dacă nu, păstrați firul Audio Mute (Dezactivare sunet audio) liber de orice conexiuni.
13. Fire difuzoare
    Alb: Față stânga
    Alb/negru: Față stânga
    Gri: Față dreapta
    Gri/negru: Față dreapta
    Verde: Spate stânga sau subwoofer
    Verde/negru: Spate stânga sau subwoofer
    Violet: Spate dreapta sau subwoofer
    Violet/negru: Spate dreapta sau subwoofer
14. Conector ISO
    În unele vehicule, conectorul ISO poate fi împărțit în două. În acest caz, asigurați-vă că vă conectați la ambii conectori.

NOTE

• Modificați meniul inițial al acestei unități. Consultați [SP-P/O MODE]. Ieșirea subwoofer a acestei unități este monoaurală.
• Când utilizați un subwoofer de 2 Ω, asigurați-vă că conectați subwooferul la firele violet și violet/negru ale acestei unități. Nu conectați nimic la firele verde și verde/negru.

Amplificator de putere (vândut separat)

Efectuați aceste conexiuni când utilizați amplificatorul opțional.

1. Telecomandă sistem Conectați la cablul albastru/alb.
2. Amplificator de putere (vândut separat)
3. Conectați cu cabluri RCA (vândute separat)
4. La ieșirea spate sau ieșirea subwoofer
5. Difuzor spate sau subwoofer

Instalare

• Verificați toate conexiunile și sistemele înainte de instalarea finală.
• Nu utilizați piese neautorizate, deoarece acest lucru poate provoca defecțiuni.
• Consultați dealerul dacă instalarea necesită găurirea de găuri sau alte modificări ale vehiculului.
• Nu instalați această unitate unde:
  • poate interfera cu funcționarea vehiculului.
  • poate provoca rănirea unui pasager ca urmare a unei opriri bruște.
• Instalați această unitate departe de locurile fierbinți, cum ar fi lângă orificiul de ieșire al încălzitorului.
• Performanța optimă se obține atunci când unitatea este instalată la un unghi mai mic de 60°.

• Când instalați, pentru a asigura o dispersare adecvată a căldurii atunci când utilizați această unitate, asigurați-vă că lăsați spațiu amplu în spatele panoului din spate și înfășurați orice cabluri libere, astfel încât să nu blocheze orificiile de ventilație.


Instalarea suportului DIN

1. Introduceți manșonul de montare furnizat în tabloul de bord.
2. Fixați manșonul de montare folosind o șurubelniță pentru a îndoi urechile metalice (90°) la locul lor.

1. Tablou de bord
2. Manșon de montare
   • Asigurați-vă că unitatea este instalată în siguranță la locul ei. O instalare instabilă poate provoca sărituri sau alte defecțiuni.

Când nu utilizați manșonul de montare furnizat

1. Determinați poziția adecvată unde găurile de pe suport și partea laterală a unității se potrivesc.


2. Strângeți două șuruburi pe fiecare parte.


1. Șurub autofiletant (5 mm × 9 mm, nu este furnizat cu produsul)
2. Suport de montare
3. Tablou de bord sau consolă

Scoaterea unității (instalată cu manșonul de montare furnizat)

1. Scoateți inelul de finisare.

1. Inel de finisare
2. Ureche crestată
   • Eliberarea panoului frontal permite accesul mai ușor la inelul de finisare.
   • Când reatașați inelul de finisare, îndreptați în jos partea cu urechea crestată.

2. Introduceți cheile de extracție furnizate în ambele părți ale unității până când se fixează în poziție.
3. Trageți unitatea afară din tabloul de bord.


Funcționare de bază

DEH-S120UB/S120UBA/S120UBG/S120UBB/S121UB/S121UBG/S12UB

Despre meniul principal

Puteți ajusta diverse setări în meniul principal.

1. Apăsați selectorul M.C. pentru a afișa meniul principal.
2. Rotiți selectorul M.C. pentru a selecta una dintre categoriile de mai jos, apoi apăsați pentru a confirma.
   • Setări FUNCTION
   • Setări AUDIO
   • Setări SYSTEM
   • Setări ILLUMINATION
3. Rotiți selectorul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.

Operațiuni utilizate frecvent

Scop	Operație
Porniți alimentarea	Apăsați SRC/OFF pentru a porni alimentarea. Apăsați și mențineți apăsat SRC/OFF pentru a opri alimentarea.
Ajustați volumul	Rotiți selectorul M.C..
Selectați o sursă	Apăsați în mod repetat SRC/OFF.
Schimbați informațiile de afișare	Apăsați în mod repetat DISP.
Reveniți la afișajul/lista anterioară	Apăsați BAND/ .
Reveniți la afișajul normal din meniu	Apăsați și mențineți apăsat BAND/ .
Schimbați luminozitatea afișajului	Apăsați și mențineți apăsat BAND/ .
Creșteți nivelul basului	Apăsați BASS. Puteți selecta nivelul basului în [BASS BOOST].

Operație de configurare

Când rotiți contactul în poziția ON după instalare, [SET UP:YES] apare pe ecran.

1. Apăsați selectorul M.C..
2. Rotiți selectorul M.C. pentru a selecta opțiunile, apoi apăsați pentru a confirma.
   Pentru a trece la următoarea opțiune de meniu, trebuie să confirmați selecția.

3. [QUIT:YES] apare când au fost efectuate toate setările. Pentru a reveni la primul element din meniul de configurare, rotiți selectorul M.C. pentru a selecta [QUIT:NO], apoi apăsați pentru a confirma.
4. Apăsați selectorul M.C. pentru a confirma setările.

Funcționarea tunerului

Recepționarea posturilor presetate

1. Apăsați SRC/OFF pentru a selecta [RADIO].
2. Apăsați BAND/ pentru a selecta banda.
   [FM1] [FM2][FM3][MW]/[LW]
3. Apăsați un buton numeric ( până la ).

Memoria celor mai bune posturi (BSM)

1. După selectarea benzii, apăsați selectorul M.C. pentru a afișa meniul principal.
2. Rotiți selectorul M.C. pentru a selecta [FUNCTION], apoi apăsați pentru a confirma.
3. Rotiți selectorul M.C. pentru a selecta [BSM], apoi apăsați pentru a confirma.

Pentru a stoca posturi manual

1. În timp ce recepționați postul pe care doriți să-l stocați, apăsați și mențineți apăsat unul dintre butoanele numerice ( până la ) până când nu mai clipește.

Funcționare CD/USB/AUX

CD

1. Introduceți un disc în fanta de încărcare a discului cu partea etichetei în sus.
   Pentru a scoate un disc, opriți mai întâi redarea, apoi apăsați .

USB

1. Deschideți capacul portului USB.
2. Conectați dispozitivul USB folosind un cablu adecvat.

Conexiune MTP Un dispozitiv instalat cu Android OS 4.0 sau majoritatea versiunilor ulterioare poate fi conectat la unitate prin MTP, folosind cablul furnizat cu dispozitivul Android. Cu toate acestea, în funcție de dispozitivul conectat, versiunea sistemului de operare sau numărul de fișiere din dispozitiv, fișierele audio/cântecele pot să nu poată fi redate prin MTP. NOTĂ Dacă utilizați o conexiune MTP, [ANDROID WIRED] trebuie să fie setat la [MEMORY] în setările SYSTEM.

AUX

1. Introduceți mini mufa stereo în mufa de intrare AUX.
2. Apăsați SRC/OFF pentru a selecta [AUX] ca sursă.

Realizarea unei conexiuni cu aplicația Pioneer ARC

Aplicația avansată Pioneer transformă smartphone-ul compatibil într-o telecomandă puternică cu ecran tactil.

Nu încercați să utilizați aplicația în timp ce conduceți. Asigurați-vă că trageți pe dreapta și parcați vehiculul într-un loc sigur înainte de a încerca să utilizați comenzile din aplicație.

NOTĂ
Această funcție este compatibilă cu un telefon care rulează Android 4.1 până la 7.1.2 și acceptă, de asemenea, AOA (Android Open Accessory) 2.0, dar compatibilitatea depinde de smartphone.

1. Intrați în meniul SYSTEM (consultați „Despre meniul principal”).
2. Rotiți selectorul M.C. pentru a selecta [ANDROID WIRED], apoi apăsați pentru a confirma.
3. Rotiți selectorul M.C. pentru a selecta [APP CONTROL], apoi apăsați pentru a confirma.
4. Rotiți selectorul M.C. pentru a selecta [P.APP AUTO ON], apoi apăsați pentru a confirma.
5. Rotiți selectorul M.C. pentru a selecta [ON], apoi apăsați pentru a confirma.
6. Conectați această unitate cu dispozitivul Android prin USB.
   Aplicația Pioneer ARC de pe dispozitiv pornește automat.
