Panduan Memulai Cepat Pioneer DEH-S210UI

Koneksi

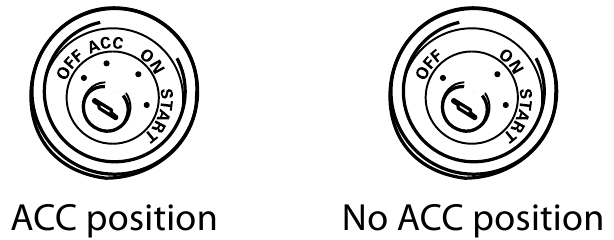

• Saat memasang unit ini di kendaraan tanpa posisi ACC (aksesori) pada kunci kontak, kegagalan menghubungkan kabel merah ke terminal yang mendeteksi pengoperasian kunci kontak dapat menyebabkan baterai terkuras.


• Penggunaan unit ini dalam kondisi selain berikut ini dapat menyebabkan kebakaran atau malfungsi.
  • Kendaraan dengan baterai 12 volt dan ground negatif.
  • Saat output speaker digunakan oleh 4 saluran, gunakan speaker di atas 50 W (daya input maksimum) dan antara 4 Ω hingga 8 Ω (nilai impedansi). Jangan gunakan speaker 1 Ω hingga 3 Ω untuk unit ini.
  • Saat output speaker belakang digunakan oleh 2 Ω subwoofer, gunakan speaker di atas 70 W (daya input maksimum).
    * Silakan lihat koneksi untuk metode koneksi.
• Untuk mencegah korsleting, panas berlebih, atau malfungsi, pastikan untuk mengikuti petunjuk di bawah ini.
  • Lepaskan terminal negatif baterai sebelum pemasangan.
  • Amankan kabel dengan klem kabel atau pita perekat. Bungkus pita perekat di sekitar kabel yang bersentuhan dengan bagian logam untuk melindungi kabel.
  • Tempatkan semua kabel jauh dari bagian yang bergerak, seperti tuas persneling dan rel kursi.
  • Tempatkan semua kabel jauh dari tempat yang panas, seperti di dekat saluran keluar pemanas.
  • Jangan sambungkan kabel kuning ke baterai dengan melewatinya melalui lubang ke kompartemen mesin.
  • Tutup konektor kabel yang terputus dengan pita isolasi.
  • Jangan memperpendek kabel apa pun.
  • Jangan pernah memotong isolasi kabel daya unit ini untuk berbagi daya dengan perangkat lain. Kapasitas arus kabel terbatas.
  • Gunakan sekering dengan peringkat yang ditentukan.
  • Jangan pernah menghubungkan kabel speaker negatif langsung ke ground.
  • Jangan pernah mengikat kabel negatif dari beberapa speaker menjadi satu.
• Saat unit ini menyala, sinyal kontrol dikirim melalui kabel biru/putih. Sambungkan kabel ini ke kontrol jarak jauh sistem dari amplifier daya eksternal atau terminal kontrol relai auto-antena kendaraan (maks. 300mA 12 V DC). Jika kendaraan dilengkapi dengan antena kaca, sambungkan ke terminal catu daya booster antena.
• Jangan pernah menghubungkan kabel biru/putih ke terminal daya amplifier daya eksternal. Juga, jangan pernah menghubungkannya ke terminal daya auto-antena. Melakukannya dapat menyebabkan baterai terkuras atau malfungsi.
• Kabel hitam adalah ground. Kabel ground untuk unit ini dan peralatan lain (terutama, produk berarus tinggi seperti amplifier daya) harus dikabelkan secara terpisah. Jika tidak, pelepasan yang tidak disengaja dapat menyebabkan kebakaran atau malfungsi.
• Simbol grafis yang ditempatkan pada produk berarti arus searah.
• Fungsi dan pengaturan audio selain pengaturan RCA pre-out disimpan dalam memori jika unit terputus dari catu daya.

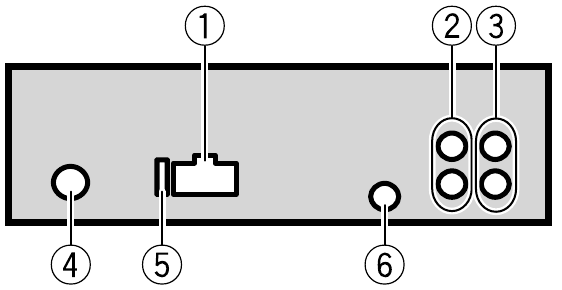

Unit ini

1. Input kabel daya
2. Output belakang atau output subwoofer
3. Output depan
4. Input antena
5. Sekering (10 A)
6. Input remote kabel
   Adaptor kontrol jarak jauh berkabel keras dapat dihubungkan (dijual terpisah).

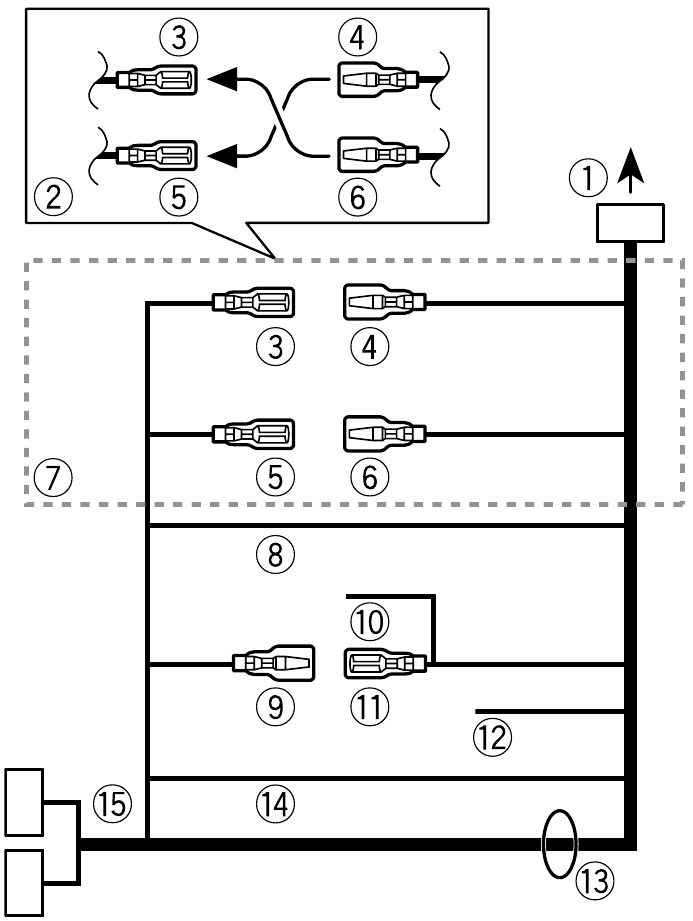

Kabel daya

1. Ke input kabel daya
2. Tergantung pada jenis kendaraan, fungsi dan mungkin berbeda. Dalam hal ini, pastikan untuk menghubungkan ke dan ke .
3. Kuning
   Cadangan (atau aksesori)
4. Kuning
   Hubungkan ke terminal suplai 12 V konstan.
5. Merah
   Aksesori (atau cadangan)
6. Merah
   Hubungkan ke terminal yang dikendalikan oleh kunci kontak (12 V DC).
7. Hubungkan kabel dengan warna yang sama satu sama lain.
8. Hitam (ground sasis)
9. Biru/putih
   Posisi pin konektor ISO akan berbeda tergantung pada jenis kendaraan. Hubungkan dan ketika Pin 5 adalah jenis kontrol antena. Pada jenis kendaraan lain, jangan pernah menghubungkan dan .
10. Biru/putih
    Hubungkan ke terminal kontrol sistem amplifier daya (maks. 300 mA 12 V DC).
11. Biru/putih
    Hubungkan ke terminal kontrol relai auto-antena (maks. 300 mA 12 V DC).
12. Kuning/hitam
    Jika Anda menggunakan peralatan dengan fungsi Mute (Bisukan), hubungkan kabel ini ke kabel Audio Mute (Bisukan Audio) pada peralatan tersebut. Jika tidak, biarkan kabel Audio Mute (Bisukan Audio) bebas dari koneksi apa pun.
13. Kabel speaker
    Putih: Depan kiri
    Putih/hitam: Depan kiri
    Abu-abu: Depan kanan
    Abu-abu/hitam: Depan kanan
    Hijau: Belakang kiri atau subwoofer
    Hijau/hitam: Belakang kiri atau subwoofer
    Ungu: Belakang kanan atau subwoofer
    Ungu/hitam: Belakang kanan atau subwoofer
14. Oranye/putih
    Hubungkan ke sinyal penerangan mobil.
15. Konektor ISO
    Di beberapa kendaraan, konektor ISO mungkin dibagi menjadi dua. Dalam hal ini, pastikan untuk menghubungkan ke kedua konektor.

CATATAN

• Ubah menu awal unit ini. Lihat [SP-P/O MODE]. Output subwoofer unit ini bersifat monaural.
• Saat menggunakan subwoofer 2 Ω, pastikan untuk menghubungkan subwoofer ke kabel ungu dan ungu/hitam unit ini. Jangan hubungkan apa pun ke kabel hijau dan hijau/hitam.

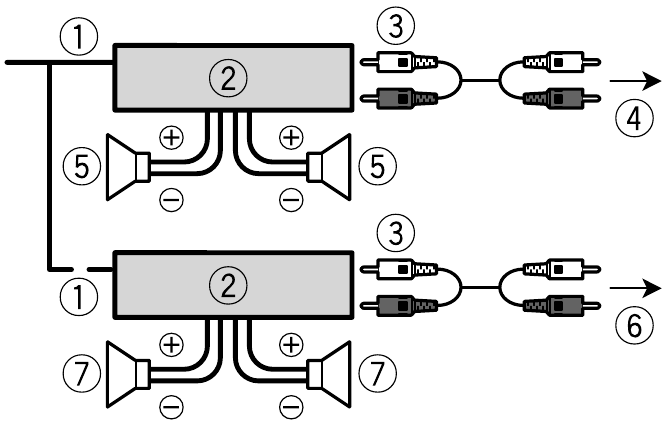

Amplifier daya

(dijual terpisah)

Lakukan koneksi ini saat menggunakan amplifier opsional.

1. Kontrol jarak jauh sistem
   Hubungkan ke kabel biru/putih.
2. Amplifier daya (dijual terpisah)
3. Hubungkan dengan kabel RCA (dijual terpisah)
4. Ke output depan
5. Speaker depan
6. Ke output belakang atau output subwoofer
7. Speaker belakang atau subwoofer

Pemasangan

• Periksa semua koneksi dan sistem sebelum pemasangan akhir.
• Jangan gunakan suku cadang yang tidak sah karena dapat menyebabkan malfungsi.
• Konsultasikan dengan dealer Anda jika pemasangan memerlukan pengeboran lubang atau modifikasi lain pada kendaraan.
• Jangan pasang unit ini di tempat:
  • dapat mengganggu pengoperasian kendaraan.
  • dapat menyebabkan cedera pada penumpang akibat berhenti mendadak.
• Pasang unit ini jauh dari tempat yang panas seperti di dekat saluran keluar pemanas.
• Kinerja optimal diperoleh saat unit dipasang pada sudut kurang dari 60°.

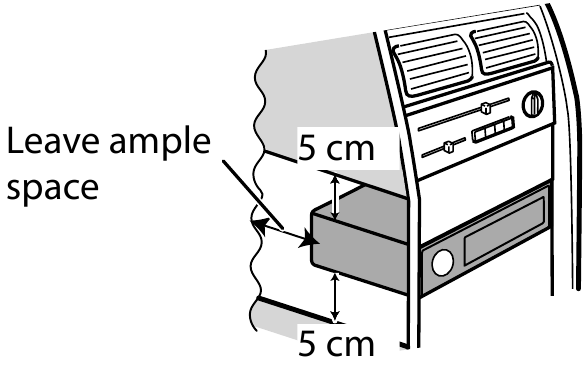

• Saat memasang, untuk memastikan penyebaran panas yang tepat saat menggunakan unit ini, pastikan Anda meninggalkan ruang yang cukup di belakang panel belakang dan bungkus kabel longgar apa pun agar tidak menghalangi ventilasi.

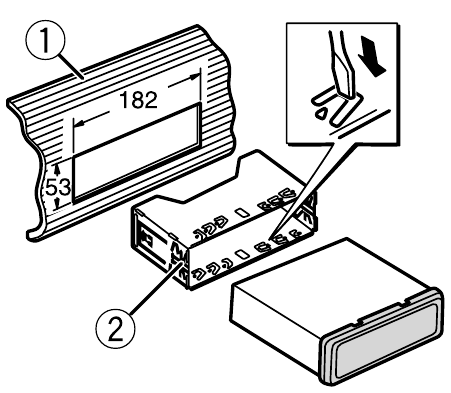

Pemasangan Dudukan DIN

1. Masukkan selongsong pemasangan yang disertakan ke dalam dasbor.
2. Amankan selongsong pemasangan dengan menggunakan obeng untuk menekuk tab logam (90°) ke tempatnya.

1. Dasbor
2. Selongsong pemasangan

• Pastikan unit terpasang dengan aman di tempatnya. Pemasangan yang tidak stabil dapat menyebabkan skipping atau kerusakan lainnya.

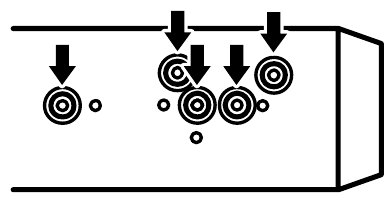

Saat tidak menggunakan selongsong pemasangan yang disertakan

1. Tentukan posisi yang tepat di mana lubang pada braket dan sisi unit cocok.


2. Kencangkan dua sekrup di setiap sisi.

   1. Sekrup penyadap (5 mm × 9 mm, tidak disertakan dengan produk)
   2. Braket pemasangan
   3. Dasbor atau konsol

Melepas unit (dipasang dengan selongsong pemasangan yang disertakan)

1. Lepaskan cincin trim.

   1. Cincin trim
   2. Tab berlekuk
      • Melepaskan panel depan memungkinkan akses yang lebih mudah ke cincin trim.
      • Saat memasang kembali cincin trim, arahkan sisi dengan tab berlekuk ke bawah.

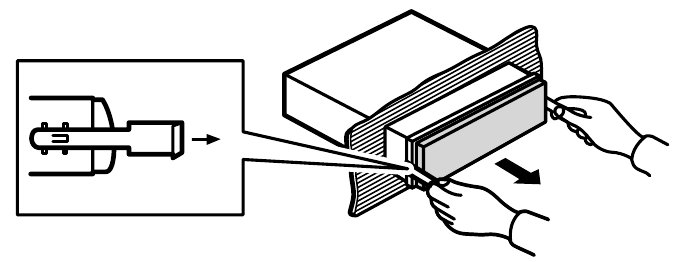

2. Masukkan kunci ekstraksi yang disertakan ke kedua sisi unit hingga berbunyi klik di tempatnya.
3. Tarik unit keluar dari dasbor.

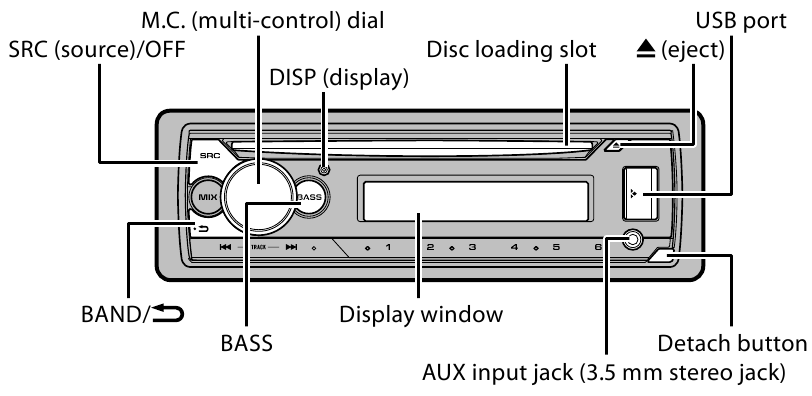

Operasi dasar

DEH-S210UI

Tentang menu utama
Anda dapat menyesuaikan berbagai pengaturan di menu utama.

1. Tekan kenop M.C. untuk menampilkan menu utama.
2. Putar kenop M.C. untuk memilih salah satu kategori di bawah ini, lalu tekan untuk mengonfirmasi.

• Pengaturan FUNCTION
• Pengaturan AUDIO
• Pengaturan SYSTEM
• Pengaturan ILLUMINATION
• Pengaturan MIXTRAX

3. Putar kenop M.C. untuk memilih opsi, lalu tekan untuk mengonfirmasi.

Operasi yang sering digunakan

Tujuan	Operasi
Menyalakan daya	Tekan SRC/OFF untuk menyalakan daya. Tekan dan tahan SRC/OFF untuk mematikan daya.
Menyesuaikan volume	Putar kenop M.C..
Memilih sumber	Tekan SRC/OFF berulang kali.
Mengubah informasi tampilan	Tekan DISP berulang kali.
Kembali ke tampilan/daftar sebelumnya	Tekan BAND/ .
Kembali ke tampilan normal dari menu	Tekan dan tahan BAND/ .
Mengubah kecerahan tampilan	Tekan dan tahan BAND/ .
Meningkatkan level bass	Tekan BASS. Anda dapat memilih level bass di [BASS BOOST].

Operasi pengaturan

Saat Anda memutar kunci kontak ke ON setelah pemasangan, [SET UP:YES] muncul di layar.

1. Tekan kenop M.C..
2. Putar kenop M.C. untuk memilih opsi, lalu tekan untuk mengonfirmasi.
   Untuk melanjutkan ke opsi menu berikutnya, Anda perlu mengonfirmasi pilihan Anda.

3. [QUIT:YES] (KELUAR:YA) muncul saat semua pengaturan telah dibuat.
   Untuk kembali ke item pertama dari menu pengaturan, putar kenop M.C. untuk memilih [QUIT:NO] (KELUAR:TIDAK), lalu tekan untuk mengonfirmasi.
4. Tekan kenop M.C. untuk mengonfirmasi pengaturan.

Operasi tuner

Menerima stasiun prasetel

1. Tekan SRC/OFF untuk memilih [RADIO].
2. Tekan BAND/ untuk memilih band.
   [FM1][FM2][FM3][MW]/[LW]
3. Tekan tombol angka (1/ hingga 6/ ).

Memori stasiun terbaik (BSM)

1. Setelah memilih band, tekan kenop M.C. untuk menampilkan menu utama.
2. Putar kenop M.C. untuk memilih [FUNCTION] (FUNGSI), lalu tekan untuk mengonfirmasi.
3. Putar kenop M.C. untuk memilih [BSM], lalu tekan untuk mengonfirmasi.

Untuk menyimpan stasiun secara manual

1. Saat menerima stasiun yang ingin Anda simpan, tekan dan tahan salah satu tombol angka (1/ hingga 6/ ) hingga berhenti berkedip.

Operasi CD/USB/iPod®/AUX

CD

1. Masukkan disk ke dalam slot pemuatan disk dengan sisi label menghadap ke atas.
   Untuk mengeluarkan disk, hentikan pemutaran terlebih dahulu lalu tekan .

USB/iPod

1. Buka penutup port USB.
2. Colokkan perangkat USB/iPod menggunakan kabel yang sesuai.

Koneksi MTP
Perangkat yang diinstal dengan Android OS 4.0 atau sebagian besar versi yang lebih baru dapat dihubungkan ke unit melalui MTP, menggunakan kabel yang disertakan dengan perangkat Android. Namun, tergantung pada perangkat yang terhubung, versi OS atau jumlah file di perangkat, file/lagu audio mungkin tidak dapat diputar kembali melalui MTP.
CATATAN
Jika Anda menggunakan koneksi MTP, [ANDROID WIRED] (ANDROID KABEL) perlu diatur ke [MEMORY] (MEMORI) di pengaturan SYSTEM (SISTEM).

AUX

1. Masukkan steker mini stereo ke jack input AUX.
2. Tekan SRC/OFF untuk memilih [AUX] sebagai sumber.

Membuat koneksi dengan Pioneer ARC APP

Aplikasi Canggih Pioneer mengubah ponsel cerdas Anda yang kompatibel menjadi kendali jarak jauh layar sentuh yang hebat.

Jangan mencoba mengoperasikan aplikasi saat mengemudi. Pastikan untuk menepi dan memarkir kendaraan Anda di lokasi yang aman sebelum mencoba menggunakan kontrol pada aplikasi.

Saat membuat koneksi dengan perangkat Android

1. Masuk ke menu SYSTEM (lihat "Tentang menu utama").
2. Putar kenop M.C. untuk memilih [ANDROID WIRED], lalu tekan untuk mengonfirmasi.
3. Putar kenop M.C. untuk memilih [APP CONTROL] (KONTROL APLIKASI), lalu tekan untuk mengonfirmasi.
4. Putar kenop M.C. untuk memilih [P.APP AUTO ON], lalu tekan untuk mengonfirmasi.
5. Putar kenop M.C. untuk memilih [ON] (AKTIF), lalu tekan untuk mengonfirmasi.
6. Hubungkan unit ini dengan perangkat melalui USB.
   Pioneer ARC APP pada perangkat Android dimulai secara otomatis.

Saat membuat koneksi dengan iPhone

1. Hubungkan unit ini dengan iPhone melalui USB.
2. Tekan SRC/OFF untuk memilih sumber apa pun
3. Tekan dan tahan kenop M.C.. Pioneer ARC APP pada iPhone dimulai.
   CATATAN
   Jika koneksi gagal, luncurkan Pioneer ARC APP pada iPhone.

Mendengarkan Spotify®

(Hanya kompatibel dengan Spotify yang terpasang di iPhone)
Perbarui firmware aplikasi Spotify ke versi terbaru sebelum digunakan.
Sebelum Anda mulai, hubungkan unit ini dengan perangkat seluler melalui USB (khusus iPhone).

1. Tekan SRC/OFF untuk memilih [SPOTIFY].
2. Luncurkan aplikasi Spotify pada perangkat seluler dan mulai pemutaran.
