Bushnell Pro 1M - Manuali i Gjetësit të Largësisë me Laser

HYRJE

Pro ₁M™ është një instrument optik preciz për gjetjen e largësisë me laser, i dizajnuar për të ofruar kënaqësi për shumë vite. Ky broshurë do t'ju ndihmojë të arrini performancë optimale duke shpjeguar rregullimet dhe veçoritë e tij, si dhe mënyrën e kujdesit për këtë instrument optik preciz për gjetjen e largësisë me laser. Për të siguruar performancë dhe jetëgjatësi optimale, ju lutemi lexoni këto udhëzime përpara se të përdorni Pro ₁M™ tuaj.
Bushnell® Pro ₁M™ juaj është një gjetës i avancuar premium i largësisë me laser, i përbërë nga Teknologjia Dixhitale që lejon leximet e largësisë nga 5-₁760 jardë / 5-₁609 metra, dhe kombinon më të mirën e një monokulari kompakt me Teknologjinë e re Vivid Display Technology™ ("Teknologjia e Ekrani të Gjallë"). Duke matur ₁.7 x 5.₁ x 3.7 inç, Pro ₁M™ ₁2-uncësh ofron performancë të shkëlqyer dhe të saktë të largësisë deri në +/- një jard. Pro ₁M™ përmban Modalitetet PinSeeker™ ("Kërkuesi i Gjilpërës"), Cilësi Optike Superbe, & Konstruksion ₁00% i Papërshkueshëm nga Uji.

Gjetja e Largësisë

• 1760 Jardë Reflektuese
• 1000 Jardë në Pemë
• 500 Jardë në Flamurin e Golfit

SI FUNKSIONON TEKNOLOGJIA JONË DIXHITALE

Pro ₁M™ lëshon impulse energjie infra të kuqe të padukshme, të sigurta për sytë. Mikroprocesori i Avancuar Dixhital Pro ₁M™ dhe çipi ASIC (Qark i Integruar Specifik për Aplikacion) rezultojnë në lexime të menjëhershme dhe të sakta çdo herë. Teknologjia e sofistikuar dixhitale llogarit menjëherë distancat duke matur kohën që i duhet secilit impuls të udhëtojë nga gjetësi i largësisë, në shënjestër dhe përsëri mbrapa.

SAKTËSIA E GJETJES SË LARGËSISË

Saktësia e gjetjes së largësisë së Pro ₁M™ është plus ose minus një jard / metër në shumicën e rrethanave. Distanca maksimale e instrumentit varet nga reflektiviteti i shënjestrës. Distanca maksimale për shumicën e objekteve është ₁000 jardë / 9₁4 metra, ndërsa për objekte shumë reflektuese maksimumi është ₁760 jardë / ₁609 metra.
Shënim: Do të merrni distanca maksimale më të gjata dhe më të shkurtra në varësi të vetive reflektuese të shënjestrës së veçantë dhe kushteve mjedisore në kohën kur matet distanca e një objekti. Ngjyra, përfundimi sipërfaqësor, madhësia dhe forma e shënjestrës ndikojnë të gjitha në reflektivitet dhe distancë. Sa më e ndritshme të jetë ngjyra, aq më e gjatë është distanca. E kuqja është shumë reflektuese, për shembull, dhe lejon distanca më të gjata se ngjyra e zezë, e cila është ngjyra më pak reflektuese. Një përfundim i shkëlqyeshëm ofron më shumë distancë se një i shurdhër. Një shënjestër e vogël është më e vështirë për t'u gjetur sesa një shënjestër më e madhe. Këndi ndaj shënjestrës gjithashtu ka një efekt. Gjuajtja në një shënjestër në një kënd 90 gradë (ku sipërfaqja e shënjestrës është pingul me shtegun e fluturimit të impulseve të energjisë së lëshuar) ofron distancë të mirë, ndërsa një kënd i pjerrët nga ana tjetër, ofron gjetje të kufizuar të largësisë. Përveç kësaj, kushtet e ndriçimit (p.sh. sasia e dritës së diellit) do të ndikojnë në aftësitë e gjetjes së largësisë së njësisë. Sa më pak dritë (p.sh. qiell i vrenjtur) aq më e largët do të jetë distanca maksimale e njësisë. Anasjelltas, ditët shumë të diellzme do të zvogëlojnë distancën maksimale të njësisë.

FILLIMI

PËRMBLEDHJE OPERACIONALE
Ndërsa shikoni nëpër Pro ₁M™, shtypni butonin e energjisë një herë për të aktivizuar ekranin e gjallë. Vendoseni rrethin e synimit (që ndodhet në qendër të fushës së shikimit) mbi një objektiv të paktën 5 jardë larg, shtypni dhe mbani butonin e energjisë derisa të shfaqet leximi i distancës afër fundit të ekranit brenda pamjes. Kryqëzimet që rrethojnë rrethin e synimit tregojnë se lazeri po transmetohet. Pasi të jetë fituar një distancë, mund ta lëshoni butonin e energjisë. Kryqëzimet që rrethojnë rrethin e synimit do të zhduken pasi të jetë lëshuar butoni i energjisë (d.m.th. lazeri nuk po transmetohet më).
Shënim: Pasi të aktivizohet, ekrani do të mbetet aktiv dhe do të shfaqë matjen e fundit të distancës për 10 sekonda. Mund ta shtypni përsëri butonin e energjisë në çdo kohë për të matur distancën e një objektivi të ri. Si me çdo pajisje lazer, nuk rekomandohet të shikoni drejtpërdrejt emetimet për periudha të gjata kohore me lente zmadhuese. Koha maksimale që lazeri transmetohet (gjuhet) është 10 sekonda. Për të ri-gjuajtur, shtypni butonin përsëri.

RREGULLIMI I OKULARIT
Pro ₁M™ juaj është ndërtuar me një okular të përdredhur lart të dizajnuar për rehati dhe për të përjashtuar dritën e huaj. Për përdoruesit pa syze, rrotulloni kupën e syrit në drejtim të kundërt të akrepave të orës duke e tërhequr lart derisa të kyçet në pozicionin plotësisht "lart". Pro ₁M™ ofron lehtësim shtesë të gjatë të syve. Nëse mbani syze, sigurohuni që kupa e syrit të jetë në pozicionin poshtë pasi kjo do ta sjellë syrin tuaj më afër lentës së okularit duke ju lejuar të shihni një fushë të plotë shikimi. Për ta ulur kupën e syrit nga pozicioni plotësisht "lart", rrotulloni në drejtim të akrepave të orës duke e shtyrë paksa poshtë. Është gjithashtu e mundur të vendosni kupën e syrit në pozicione "Ndërmjet", plotësisht lart dhe plotësisht poshtë, gjë që mund t'u përshtatet më mirë disa individëve. Pro ₁M™ është gjithashtu i pajisur me një okular të rregullueshëm (+/- 2 Rregullim Dioptri) që lejon fokusimin e ekranit VDT™ në lidhje me imazhin. Thjesht rrotulloni cilësimin e dioptrisë derisa VDT™ të jetë në fokus.

TREGUESIT E EKRANIT TË GJALLË
Ekrani i gjallë Pro ₁M™ përfshin treguesit e ndriçuar të mëposhtëm:

1. Treguesi PinSeeker™
2. Retikuli i synimit
3. Treguesi i jetëgjatësisë së baterisë
4. Lazer aktiv
5. Distanca e shfaqur në jardë/metra

TREGUESI I JETËGJATËSISË SË BATERISË
Treguesi i baterisë:
Karikim i plotë
2/3 e jetëgjatësisë së baterisë së mbetur
1/3 e jetëgjatësisë së baterisë së mbetur
Treguesi i baterisë pulson - Bateria duhet të zëvendësohet dhe njësia nuk do të jetë e funksionueshme.

VENDOSJA E BATERISË
Hiqeni derën e baterisë Posi-Thread™ duke ngritur skedën e derës së baterisë dhe më pas duke e rrotulluar në drejtim të kundërt të akrepave të orës. Futni një bateri litium (CR₁23) 3-volt në ndarje me fundin negativ së pari, pastaj zëvendësoni kapakun e baterisë.
Shënim: Rekomandohet që bateria të zëvendësohet të paktën një herë në 6 muaj.

LAZER AKTIV
Kryqëzimet që rrethojnë rrethin e synimit tregojnë se lazeri po transmetohet. Pasi të jetë fituar një distancë, mund ta lëshoni butonin e energjisë. Kryqëzimet që rrethojnë rrethin do të zhduken pasi të jetë lëshuar butoni i energjisë (d.m.th. lazeri nuk po transmetohet më).

PINSEEKER^™
Keni pasur ndonjëherë vështirësi për të marrë distancën deri te flamuri? Kjo mënyrë e avancuar lejon blerjen e lehtë të flamurit pa marrë pa dashje distanca deri te objektivat e sfondit (d.m.th. pemët) që kanë forcë më të fortë sinjali.
Për lehtësi përdorimi, pajisja do të jetë gjithmonë në modalitetin PinSeeker^™.
Për ta përdorur, rreshtoni retikulin e rrethit të synimit mbi flamurin që dëshironi të matni distancën. Më pas, shtypni dhe mbani butonin POWER (fuqia) dhe lëvizni lazerin ngadalë mbi flamurin ose objektin e dëshiruar derisa një rreth të rrethojë treguesin e flamurit. Nëse rrezja lazer njohu më shumë se një objekt (d.m.th. flamurin dhe pemët e sfondit), do të shfaqet distanca e flamurit dhe një rreth do të rrethojë treguesin PinSeeker™ duke e informuar përdoruesin se distanca deri te flamuri (d.m.th. objekti më i afërt) po shfaqet në VDT™ (siç shihet më poshtë). Mund të ketë raste kur rrezja lazer sheh vetëm një objekt në rrugën e saj. Në këtë rast, distanca do të shfaqet, por për shkak se nuk u fitua më shumë se një objekt, një rreth nuk do të rrethojë treguesin e flamurit.
Këshillë: Ndërsa shtypni butonin POWER (fuqia), mund ta lëvizni pajisjen ngadalë nga objekti në objekt dhe ta detyroni qëllimisht lazerin të godasë objekte të shumta për t'u siguruar që po shfaqni vetëm më të afërtin e objekteve të njohura nga lazeri. Pasi pajisja të jetë fikur, njësia do të kthehet gjithmonë në modalitetin e fundit të përdorur.

PINSEEKER^™ ME PJERRËSI +/-^™
Kjo mënyrë e avancuar e patentuar do të gjendet vetëm në modelin 20-5₁08 (Pro™ ₁M Slope +/-™). Modeli 205₁08 përmban një inklinometër të integruar të bazuar në akcelerometër që shfaq dixhitalisht këndin e saktë të pjerrësisë nga -20 në +20 gradë të lartësisë dhe është +/- ₁.0 gradë i saktë. Modaliteti Slope +/-™ do të llogarisë automatikisht një interval të kompensuar këndor bazuar në distancën dhe këndin e pjerrësisë të përcaktuar nga gjetësi i distancës lazer dhe inklinometri i integruar. Këto të dhëna më pas kombinohen me formula algoritmike të brendshme që kanë të bëjnë me përdorimin mesatar të shkopit dhe trajektoret e topit. Intervali i kompensuar këndor ofron udhëzime se si të luhet goditja (d.m.th. shtoni distancën nëse është një pjerrësi, zbritni distancën nëse është një rënie).

SI TË PËRDORNI PJERRËSINË +/-^™
Pasi të jeni në këtë modalitet, do të shihni një "° " në fushën e shikimit duke ju informuar se jeni në modalitetin Slope +/- (pjerrësi +/-). Shtypni butonin POWER (fuqia) për të marrë distancën deri te flamuri ose objekte të tjera. Pasi të shfaqet intervali, vazhdoni ta mbani butonin POWER (fuqia) të shtypur për afërsisht 2 sekonda duke e mbajtur rrethin e synimit në flamur dhe duke e mbajtur njësinë sa më të qëndrueshme që të jetë e mundur në mënyrë që t'i lejoni inklinometrit mjaft kohë për të matur pjerrësinë. Më pas lëshoni butonin POWER (fuqia). Pasi të keni lëshuar butonin e energjisë, një gradë këndi dhe interval i kompensuar do të shfaqen nën distancën standarde siç shihet më poshtë.
Në këtë shembull, distanca e vërtetë është ₁62 jardë, pjerrësia është +4 gradë dhe intervali i kompensuar është ₁73 jardë. Simboli "" do të thotë "Luaj-Si", kështu që në vend që të luani si ₁62 jardë, "luaj-si" 173 jardë.

AVANTAZHI I PJERRËSISË +/-^™

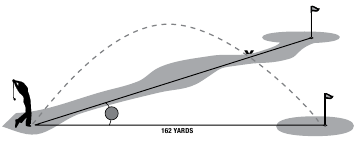

Distanca deri te flamuri A në vizatimin më poshtë është ₁62 jardë. Është gjithashtu ₁62 jardë deri te flamuri B megjithëse është në një pjerrësi. Megjithatë, nëse do ta luanit këtë vrimë si ₁62 jardë, topi (X) do të binte para vrimës/flamurit sepse nuk e keni marrë parasysh pjerrësinë.

E VËRTETA PËR PJERRËSITË
Përpjekja për të përcaktuar këndin e pjerrësisë me sy të lirë mund të jetë mjaft mashtruese. Shumica nuk janë të aftë për të përcaktuar me saktësi këndin e pjerrësisë. Për shembull, pjerrësia mesatare e shumicës së fushave të golfit është afërsisht 4 gradë. Një pjerrësi e madhe në një fushë golfi në përgjithësi nuk është më shumë se 8 gradë. Sigurisht, kjo mund të ndryshojë, dhe kjo është arsyeja pse kjo pajisje do të masë pjerrësinë nga -20 në 20 gradë.
Disa shembuj të botës reale mund të ndihmojnë në sqarimin. Një pjerrësi e moderuar e çatisë është 6/₁2, që do të thotë se çatia ngrihet gjashtë inç për çdo distancë horizontale ₁2 inç. Kjo është e barabartë me 26.5 gradë. Mund të ngjiteni në këtë pjerrësi kur varni drita Krishtlindjesh, por ngjitja në atë pjerrësi për distancën e një goditjeje të mirë golfi në një fushë do të ishte rraskapitëse. Për të marrë një goditje 200 jardë, do të ngjiteshit 300 këmbë lart!
Shembull Golfi: Le të themi se jeni një lojtar i fortë golfi me një goditje 300 jardë. Në një pjerrësi prej 20 gradësh, kunja do të ishte 50 këmbë mbi ju. Me fjalë të tjera, ju do ta goditni topin në majë të një ndërtese 5-katëshe!!!
SHËNIM: Për lehtësinë tuaj, modaliteti Slope +/-^™ përmban gjithashtu modalitetin/veçorinë PinSeeker^®.

KONFIGURIMI I MENYSË

NDRIÇIMI I EKRANIT PËR KONFIGURIMIN E MENYSË
Vivid Display Technology™ përmirëson në mënyrë dramatike kontrastin, qartësinë dhe transmetimin e dritës duke rritur ndriçimin e leximit dixhital, duke i bërë leximet e distancës të lexueshme në mjedise me dritë të ulët. Ka katër cilësime intensiteti për të zgjedhur dhe ky është cilësimi i parë brenda menysë SETUP (konfigurimi). Shtypni butonin MODE (modaliteti) për 5 sekonda për të hyrë në menunë SETUP (konfigurimi). Cilësimi ekzistues i ndriçimit do të pulsojë (d.m.th. BRT₁, BRT2, BRT3 ose BRT4), shtypja e butonit MODE (modaliteti) do të kalojë midis katër cilësimeve të ndriçimit. "BRT₁" është intensiteti më i ulët ndërsa "BRT4" është më i ndriçueshmi. Thjesht shtypni butonin MODE (modaliteti) derisa të shfaqet cilësimi i dëshiruar i ndriçimit dhe zgjidhni duke shtypur dhe lëshuar butonin POWER (fuqia).

OPSIONET E NJËSISË SË MATJES
Pro ₁M™ mund të përdoret për të matur distancat në jardë ose metra. Treguesit e njësisë së matjes ndodhen në pjesën e poshtme të djathtë të VDT™. Ka dy cilësime matëse për të zgjedhur dhe ky është cilësimi i dytë brenda menysë SETUP (konfigurimi). Shikoni përmes okularit, shtypni butonin "MODE" (modaliteti) (në anën e majtë të okularit) dhe mbajeni të shtypur për afërsisht 5 sekonda për të hyrë në menunë SETUP (konfigurimi). Shtypja e butonit MODE (modaliteti) do të kalojë nëpër cilësimet e ndriçimit. Nëse po ndryshoni nga jardë në metra, një ndryshim në njësinë e matjes do të tregohet nga ndriçimi i M për treguesin e metrit ndërsa Y për treguesin e Jardit është i fikur. Nëse po ndryshoni nga metra në jardë, do të ndodhë e kundërta. Pro ₁M™ do të kthehet në cilësimin e fundit të njësisë së matjes të përdorur sa herë që njësia ndizet.

MONTIMI I AKSESORËVE
E derdhur në fund të produktit është një montim aksesori me fileto që do t'ju lejojë të bashkëngjitni Aksesorët e mëposhtëm të Golfit Bushnell®:
Mbajtëse për Karrocë Golfi: E bashkëngjit matësin e distancës në karrocën tuaj të golfit për akses të lehtë. Kapëse me lëshim të shpejtë bashkëngjitet në karrocën e golfit dhe mund të hiqet lehtësisht më pas.
Monopod për Karrocë Shtytëse/Tërheqëse: Qëndroni të qetë me këtë monopod teleskopik. Thjesht bashkëngjitni matësin e distancës në monopod dhe futeni në mbajtësen e çadrës së karrocës.
360R Retractor: E bashkëngjit matësin e distancës në çantën tuaj të golfit për akses të lehtë gjatë ecjes në fushë.

PASTRIMI
Hiqni butësisht çdo pluhur ose papastërti në lentet (ose përdorni një furçë të butë lentash). Për të hequr papastërtitë ose gjurmët e gishtërinjve, pastroni me një leckë të butë pambuku, duke fërkuar me një lëvizje rrethore. Përdorimi i një lecke të ashpër ose fërkimi i panevojshëm mund të gërvishtë sipërfaqen e lentës dhe përfundimisht të shkaktojë dëme të përhershme. Për një pastrim më të plotë, mund të përdoret peceta fotografike e lentave dhe lëng pastrimi i lentave të tipit fotografik ose alkool izopropilik. Aplikojeni gjithmonë lëngun në leckën e pastrimit – kurrë drejtpërdrejt në lentë.

Numrat e Patentave: 6,445,444 | 5,612,779 | 6,057,910 | 6,226,077 | 7,619,548 | 7,349,073 | 5,652,651 | 7,920,080 | 7,239,377 (205108) | 7,859,650 (205108) | 7,535,553 (205108)

TABELA E ZGJIDHJES SË PROBLEMEVE

Nëse njësia nuk ndizet VDT™ nuk ndriçon:

• Shtypni butonin e fuqisë (power).
• Kontrolloni dhe nëse është e nevojshme, zëvendësoni baterinë. Nëse njësia nuk i përgjigjet shtypjeve të tasteve, zëvendësoni baterinë me një bateri litium 3-volt CR 1 23 me cilësi të mirë.
• Sigurohuni që ekrani të jetë në cilësimin më të ndritshëm ndërsa jeni në diell. Ndërsa shtypni butonin e fuqisë (power), mbuloni lentet e objektivit për të përcaktuar nëse ekrani është i ndezur. Shihni udhëzimet e cilësimit të ndriçimit të ekranit në Faqen 1 0.

Nëse njësia fiket (ekrani zbrazet kur përpiqeni të ndizni lazerin):

• Bateria është ose e dobët ose me cilësi të ulët. Zëvendësoni baterinë me një bateri litium 3-volt CR 1 23 me cilësi të mirë.

Nëse nuk mund të merret distanca e objektivit

• Sigurohuni që VDT™ të jetë i ndriçuar.
• Sigurohuni që butoni i fuqisë (power) të jetë duke u shtypur.
• Sigurohuni që asgjë, si p.sh. dora ose gishti juaj, të mos bllokojë lentet e objektivit (lentet më afër objektivit) që lëshojnë dhe marrin pulset lazer.
• Sigurohuni që njësia të mbahet e qëndrueshme ndërsa shtypni butonin e fuqisë (power).

SHËNIM: Leximi i fundit i distancës nuk ka nevojë të fshihet përpara se të matni një objektiv tjetër. Thjesht synoni në objektivin e ri duke përdorur rrjetën e VDT™, shtypni butonin e fuqisë (power) dhe mbajeni derisa të shfaqet leximi i ri i distancës. Specifikimet, udhëzimet dhe funksionimi i këtyre produkteve mund të ndryshojnë pa paralajmërim.

GARANCIA E KUFIZUAR DY-VJEÇARE

Produkti juaj Bushnell® garantohet të jetë i lirë nga defektet në materiale dhe mjeshtëri për dy vjet pas datës së blerjes. Në rast të një defekti sipas kësaj garancie, ne do të riparojmë ose zëvendësojmë produktin, sipas zgjedhjes sonë, me kusht që ju ta ktheni produktin me postë të paguar paraprakisht. Kjo garanci nuk mbulon dëmet e shkaktuara nga keqpërdorimi, trajtimi i pahijshëm, instalimi ose mirëmbajtja e ofruar nga dikush tjetër përveç një Departamenti të Autorizuar të Shërbimit Bushnell®. Çdo kthim i bërë sipas kësaj garancie duhet të shoqërohet nga artikujt e listuar më poshtë:

1. Një çek/urdhër parash në shumën prej 1 0.00 dollarësh për të mbuluar koston e postës dhe trajtimit

2. Emri dhe adresa për kthimin e produktit
3. Një shpjegim i defektit
4. Dëshmi e Datës së Blerjes
5. Produkti duhet të jetë i paketuar mirë në një kuti transporti të jashtme të fortë, për të parandaluar dëmtimin gjatë transportit, me postë kthimi të paguar paraprakisht në adresën e listuar më poshtë:

Për produktet e blera jashtë Shteteve të Bashkuara ose Kanadas, ju lutemi kontaktoni shitësin tuaj lokal për informacionin e zbatueshëm të garancisë.

Në Evropë mund të kontaktoni gjithashtu Bushnell® në:
Bushnell® Outdoor Products Gmbh
European Service Centre
MORSESTRASSE 4
D- 50769 KÖLN
GERMANY
Tél: +49 (0) 221 709 939 3
Fax: +49 (0) 221 709 939 8
Kjo garanci ju jep të drejta specifike ligjore.
Ju mund të keni të drejta të tjera që ndryshojnë nga vendi në vend.
©2011 Bushnell® Outdoor Products
