Bushnell Pro 1600 - Manuali i Gjetësit të Largësisë me Laser

HYRJE

Pro™ 1600 është një instrument optik preciz për gjetjen e largësisë me laser, i dizajnuar për të ofruar shumë vite kënaqësi. Ky broshurë do t'ju ndihmojë të arrini performancë optimale duke shpjeguar rregullimet dhe veçoritë e tij, si dhe mënyrën e kujdesit për këtë instrument optik preciz për gjetjen e largësisë me laser. Për të siguruar performancë dhe jetëgjatësi optimale, ju lutemi lexoni këto udhëzime përpara se të përdorni Pro^™ 1600 tuaj.

Bushnell® Pro™ 1600 juaj është një gjetës i avancuar premium i largësisë me laser, i përbërë nga Teknologjia Dixhitale që lejon leximet e largësisë nga 5-1600 jardë / 5-1463 metra. Duke matur 1.7 x 5.1 x 3.7 inç, Pro™ 1600 prej 12 ons ofron performancë të shkëlqyer dhe të saktë të largësisë deri në +/- një jard. Pro™ 1600 përmban Modalitetet Selektive të Targetimit™, Cilësi Optike të Shkëlqyer, Konstruksion 100% të Papërshkueshëm nga Uji dhe shtresën RainGuard® HD të Bushnell.

SI FUNKSIONON TEKNOLOGJIA JONË DIXHITALE

Pro™ 1600 lëshon impulse energjie infra të kuqe të padukshme dhe të sigurta për sytë. Mikroprocesori i Avancuar Dixhital dhe çipi ASIC (Qark i Integruar Specifik për Aplikim) i Pro™ 1600 rezultojnë në lexime të menjëhershme dhe të sakta çdo herë. Teknologjia e sofistikuar dixhitale llogarit menjëherë distancat duke matur kohën që i duhet çdo pulsi të udhëtojë nga gjetësi i largësisë, në objektiv dhe përsëri.

SAKSIA E GJETJES SË LARGËSISË

Saktësia e gjetjes së largësisë së Pro™ 1600 është plus ose minus një jard / metër në shumicën e rrethanave. Distanca maksimale e instrumentit varet nga reflektiviteti i objektivit. Distanca maksimale për shumicën e objekteve është 1000 jardë / 914 metra, ndërsa për objektet shumë reflektuese maksimumi është 1600 jardë / 1463 metra. Shënim: Do të merrni distanca maksimale më të gjata dhe më të shkurtra në varësi të vetive reflektuese të objektivit të veçantë dhe kushteve mjedisore në kohën kur matet distanca e një objekti.
Ngjyra, përfundimi i sipërfaqes, madhësia dhe forma e objektivit ndikojnë të gjitha në reflektivitet dhe distancë. Sa më e ndritshme të jetë ngjyra, aq më e gjatë është distanca. E kuqja është shumë reflektuese, për shembull, dhe lejon distanca më të gjata se ngjyra e zezë, e cila është ngjyra më pak reflektuese. Një përfundim i shkëlqyeshëm siguron më shumë distancë se një i shurdhër. Një objektiv i vogël është më i vështirë për t'u gjetur se një objektiv më i madh. Këndi ndaj objektivit gjithashtu ka një efekt. Gjuajtja në një objektiv në një kënd 90 gradë (ku sipërfaqja e objektivit është pingul me shtegun e fluturimit të impulseve të energjisë së lëshuar) siguron distancë të mirë, ndërsa një kënd i pjerrët nga ana tjetër, siguron gjetje të kufizuar të largësisë. Përveç kësaj, kushtet e ndriçimit (p.sh. sasia e dritës së diellit) do të ndikojnë në aftësitë e gjetjes së largësisë së njësisë. Sa më pak dritë (p.sh. qiell i vrenjtur), aq më e largët do të jetë distanca maksimale e njësisë. Anasjelltas, ditët shumë të diellëshme do të zvogëlojnë distancën maksimale të njësisë.

FILLIMI

VENDOSJA E BATERISË
Së pari rrëshqitni derën drejt jashtë. Dera me menteshë tani mund të hapet. Vendosni një bateri alkaline 9-volt në vendin e caktuar siç tregohet, pastaj mbyllni derën e baterisë dhe rrëshqitni derisa të kyçet në vend. Vendi i baterisë është dizajnuar vetëm për të pranuar baterinë në pozicionin e saktë. Prandaj, nëse nuk jeni në gjendje të mbyllni derën e baterisë, kontrolloni për të siguruar që bateria është instaluar saktë.
SHËNIM: Përdorni vetëm bateri alkaline me cilësi të lartë. Mos përdorni bateri të rënda ose litium. Rekomandohet që bateria të zëvendësohet të paktën një herë në 12 muaj.
Treguesi i Baterisë së Ulët: Nëse treguesi Y (Jardë) ose M (Metra) pulson vazhdimisht ose "loB" shfaqet brenda leximit In-view, karikimi i baterisë po ulet dhe bateria alkaline 9-volt duhet të zëvendësohet.

RREGULLIMI I OKULARIT
Pro™ 1600 juaj është ndërtuar me një okular të përdredhur lart, i dizajnuar për rehati dhe për të përjashtuar dritën e huaj. Për përdoruesit pa syze, rrotulloni kupën e syrit në drejtim të kundërt të akrepave të orës duke e tërhequr lart derisa të kyçet në pozicionin plotësisht "lart". Pro™ 1600 ofron lehtësim shtesë të gjatë të syve. Nëse mbani syze, sigurohuni që kupa e syrit të jetë në pozicionin poshtë, pasi kjo do ta sjellë syrin tuaj më afër lentës së okularit, duke ju lejuar të shihni një fushë të plotë shikimi. Për të ulur kupën e syrit nga pozicioni plotësisht "lart", rrotulloni në drejtim të akrepave të orës duke shtyrë pak poshtë. Është gjithashtu e mundur të vendosni kupën e syrit në pozicione "midis", plotësisht lart dhe plotësisht poshtë, gjë që mund t'u përshtatet më mirë disa individëve.
Pro™ 1600 është gjithashtu i pajisur me një okular të rregullueshëm (+/- 2 Rregullim Dioptri) që lejon fokusimin e ekranit LCD në lidhje me imazhin. Thjesht rrotulloni cilësimin e dioptrisë derisa LCD-ja të jetë në fokus.

PËRMBLEDHJE OPERACIONALE

Ndërsa shikoni përmes okularit 7x, shtypni butonin e energjisë një herë për të aktivizuar Ekranin me Kristal të Lëngshëm (LCD) në pamje. Vendosni rrethin e synimit (i vendosur në qendër të fushës së shikimit) mbi një objektiv të paktën 5 jardë larg, shtypni dhe mbani butonin e energjisë derisa leximi i distancës të shfaqet afër fundit të ekranit në pamje. Kryqëzimet që rrethojnë rrethin e synimit tregojnë se laseri po transmetohet. Pasi të jetë fituar një distancë, mund të lëshoni butonin e energjisë. Kryqëzimet që rrethojnë rrethin e synimit do të zhduken pasi të jetë lëshuar butoni i energjisë (d.m.th. laseri nuk po transmetohet më). Shënim: Pasi të jetë aktivizuar, LCD-ja e Pro™ 1600 do të mbetet aktive dhe do të shfaqë matjen e fundit të distancës për 30 sekonda. Mund të shtypni përsëri butonin e energjisë në çdo kohë për distancën në një objektiv të ri. Si me çdo pajisje lazer, nuk rekomandohet të shikoni drejtpërdrejt emetimet për periudha të gjata kohore me lente të zmadhuara. Koha maksimale që transmetohet (lëshohet) laseri është 10 sekonda. Për të ri-lëshuar, shtypni përsëri butonin.

TREGUESIT E EKRANIT ME KRISTAL TË LËNGSHËM (LCD)

LCD-ja e Pro™ 1600 tuaj përfshin tregues të ndriçuar që këshillojnë njësinë e përdoruesit të matjes, kur laseri po lëshohet në mënyrë aktive, kur është fituar një objektiv dhe modalitetet e synimit. Një përmbledhje e këtyre veçorive paraqitet më poshtë:

OPSIONET E NJËSISË SË MATJES

Pro™ 1600 mund të përdoret për të matur distancat në jardë ose metra. Njësia e treguesve të matjes ndodhet në pjesën e poshtme të djathtë të LCD-së. Për të zgjedhur midis jardëve dhe metrave, shtypni dhe lëshoni shpejt butonin POWER (fuqia) për të ndezur njësinë (në krye të njësisë), shikoni përmes okularit, shtypni butonin "MODE" (modaliteti) (në anën e majtë të okularit) dhe mbajeni atë të shtypur për afërsisht 5 sekonda. Nëse po ndryshoni nga jardë në metra, një ndryshim në njësinë e matjes do të tregohet nga ndriçimi i M për treguesin e metrit, ndërsa Y për treguesin e Jardit është fikur. Nëse po ndryshoni nga metra në jardë, do të ndodhë e kundërta. Pro™ 1600 do të kthehet në cilësimin e fundit të njësisë së matjes të përdorur sa herë që ndizet njësia.

LASER AKTIV

Kryqëzimet që rrethojnë rrethin e synimit tregojnë se laseri po transmetohet. Pasi të jetë fituar një distancë, mund të lëshoni butonin e energjisë. Kryqëzimet që rrethojnë rrethin do të zhduken pasi të jetë lëshuar butoni i energjisë (d.m.th. laseri nuk po transmetohet më).

MODALITETET SELEKTIVE TË TARGETIMIT™

Pro™ 1600 është dizajnuar posaçërisht me golfit në mendje. Modalitetet selektive të targetimit ju lejojnë të rregulloni parametrat e performancës së njësisë për t'iu përshtatur situatës dhe mjedisit tuaj specifik. Për të lëvizur nga një modalitet në tjetrin, shtypni butonin POWER (fuqia) një herë për të ndezur njësinë. Ndërsa shikoni përmes okularit, shtypni butonin MODE (modaliteti) dhe lëshojeni shpejt. Modalitetet e ndryshme të targetimit të disponueshme dhe treguesit e modalitetit janë renditur më poshtë:
PinSeeker (Treguesi LCD - ) A keni pasur ndonjëherë probleme me marrjen e distancës në flamur? Ky modalitet i avancuar lejon blerjen e lehtë të flamurit pa marrë pa dashje distanca në objektivat e sfondit (d.m.th. pemët) që kanë forcë më të fortë sinjali.
Pasi të jeni në këtë modalitet, shtypni butonin POWER (fuqia) për të ndezur njësinë. Më pas, rreshtoni rrjetën e rrethit të synimit mbi flamurin që dëshironi distancën. Më pas, shtypni dhe mbani butonin POWER (fuqia) dhe lëvizni lazerin ngadalë mbi flamurin ose objektin e dëshiruar derisa një rreth të rrethojë treguesin e flamurit. Nëse rrezja lazer njohu më shumë se një objekt (d.m.th. flamur dhe pemë sfondi), do të shfaqet distanca e flamurit dhe një rreth do të rrethojë treguesin PinSeeker duke informuar përdoruesin se distanca në flamur (d.m.th. objektin më të afërt) po shfaqet në LCD (siç shihet më poshtë). Mund të ketë raste kur vetëm rrezja lazer sheh vetëm një objekt në rrugën e saj. Në këtë rast, distanca do të shfaqet, por për shkak se nuk u fitua më shumë se një objekt, një rreth nuk do të rrethojë treguesin e flamurit.
KËSHILLË: Ndërsa shtypni butonin POWER (fuqia), mund ta lëvizni pajisjen ngadalë nga objekti në objekt dhe me qëllim ta detyroni lazerin të godasë objekte të shumta për të siguruar që po shfaqni vetëm më të afërtin e objekteve të njohura nga laseri.
Pasi pajisja të jetë fikur, njësia gjithmonë do të rikthehet në modalitetin e fundit të përdorur.

PinSeeker me Pjerrësi +/-™ (Treguesi LCD - º) Ky modalitet i avancuar do të gjendet vetëm në modelin 20-5106 (Pro™ 1600 me Pjerrësi +/-™). Modeli 20-5106 përmban një inklinometër të integruar të bazuar në akcelerometër që shfaq dixhitalisht këndin e saktë të pjerrësisë nga -20 në +20 gradë të lartësisë dhe është +/- 1.0 gradë i saktë. Modaliteti Pjerrësi +/-™ do të llogarisë automatikisht një distancë të kompensuar me kënd bazuar në distancën dhe këndin e pjerrësisë të përcaktuar nga gjetësi i largësisë me laser dhe inklinometri i integruar. Këto të dhëna më pas kombinohen me formula algoritmike të brendshme që kanë të bëjnë me përdorimin mesatar të shkopit dhe trajektoret e topit. Distanca e kompensuar me kënd ofron udhëzime se si të luani gjuajtjen (d.m.th. shtoni distancë nëse është një pjerrësi, zbritni distancën nëse është një rënie).

Si të përdorni Pjerrësinë +/-™
Pasi të jeni në këtë modalitet, do të shihni një " °" në fushën e shikimit duke ju informuar se jeni në Modalitetin Pjerrësi +/-. Shtypni butonin POWER (fuqia) për të marrë distancën në flamur ose objekte të tjera. Pasi të shfaqet distanca, vazhdoni të mbani butonin POWER (fuqia) të shtypur për afërsisht 2 sekonda, ndërsa mbani rrethin e synimit në flamur dhe mbani njësinë sa më të qëndrueshme që të jetë e mundur, në mënyrë që inklinometri të ketë kohë të mjaftueshme për të matur pjerrësinë. Më pas lëshoni butonin POWER (fuqia). Pasi të keni lëshuar butonin e energjisë, një gradë këndi dhe distanca e kompensuar do të shfaqen nën distancën standarde siç shihet më poshtë.

Në këtë shembull, distanca e vërtetë është 162 jardë, pjerrësia është +4 gradë dhe distanca e kompensuar është 173 jardë. Simboli "" do të thotë "Luaj-Si", kështu që në vend që të luani si 162 jardë, "luaj-si" 173 jardë.

Avantazhi i Pjerrësisë+/-™

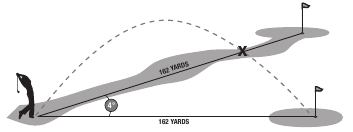

Distanca në flamurin A në vizatimin më poshtë është 162 jardë. Është gjithashtu 162 jardë në flamurin B megjithëse është në një pjerrësi. Megjithatë, nëse do ta luanit këtë vrimë si 162 jardë, topi (X) do të binte para vrimës/flamurit sepse nuk e keni marrë parasysh pjerrësinë.

E vërteta rreth Pjerrësive
Përpjekja për të përcaktuar këndin e pjerrësisë me sy të lirë mund të jetë mjaft mashtruese. Shumica nuk janë të aftë për të përcaktuar me saktësi këndin e pjerrësisë. Për shembull, pjerrësia mesatare e shumicës së fushave të golfit është afërsisht 4 gradë. Një pjerrësi e madhe në një fushë golfi në përgjithësi nuk është më shumë se 8 gradë. Sigurisht, kjo mund të ndryshojë, dhe kjo është arsyeja pse kjo pajisje do të masë pjerrësinë nga -20 në 20 gradë.
Disa shembuj të botës reale mund të ndihmojnë në sqarimin. Një pjerrësi e moderuar e çatisë është 6/12, që do të thotë se çatia ngrihet gjashtë inç për çdo distancë horizontale 12 inç. Kjo barazohet me 26.5 gradë. Ju mund të ngjiteni në këtë pjerrësi kur varni dritat e Krishtlindjes, por ngjitja në atë pjerrësi për distancën e një gjuajtjeje të mirë golfi në një fushë do të ishte rraskapitëse. Për të marrë një gjuajtje 200 jardë, do të ngjiteshit 300 këmbë lart!
Shembull Golfi: Le të themi se jeni një lojtar i fortë golfi me një gjuajtje 300 jardë. Në një pjerrësi prej 20 gradësh, Pin do të ishte 50 këmbë mbi ju. Me fjalë të tjera, ju do ta drejtonit topin në majë të një ndërtese 5-katëshe!!!
SHËNIM: Për lehtësinë tuaj, Modaliteti Pjerrësi +/-™ përmban gjithashtu veçorinë/modalitetin PinSeeker®. Nëse në çdo kohë preferoni të mos përdorni Modalitetin Pjerrësi +/-™, thjesht shtypni butonin MODE (modaliteti) për të arritur në PinSeeker® ose Standard me Modalitetin Automatik SCAN.^™
Standard me SCAN Automatik: Ky cilësim lejon që shumica e objektivave të distancohen deri në 1600 jardë. Përdoret për objektiva mesatarisht reflektuese që janë tipike për shumicën e situatave të distancimit. Distanca minimale në modalitetin standard është 5 jardë. Për të përdorur veçorinë Automatik SCAN, thjesht mbani të shtypur butonin POWER (fuqia) për afërsisht 3 sekonda dhe SCAN gjetësin e largësisë nga objekti në objekt, ndërsa lini butonin POWER (fuqia) të shtypur. SCAN Automatik do të lejojë që distanca dhe ekrani të përditësohen vazhdimisht shumë shpejt ndërsa synohen objekte të shumta.

DIZAJNI OPTIK

Zmadhimi dhe Shtresat
Pro™ 1600 përmban një monokular të fuqishëm me zmadhim 7x për shikimin e objektivit tuaj. Optika janë plotësisht MultiCoated duke lejuar transmetimin maksimal të dritës për shkëlqim optimal, rezolucion të shkëlqyeshëm dhe kontrast për një imazh të qartë të gjallë edhe në kushte të dobëta ndriçimi si muzg ose agim. Një ekran me kristal të lëngshëm (LCD) është montuar brenda sistemit optik dhe kur aktivizohet, shfaq një rrjetë për targetim, jardë / metra dhe tregues të Modalitetit. I trashëguar në procesin e prodhimit janë njolla të vogla të zeza që shfaqen në sistemin optik. Këto janë një karakteristikë natyrore e LCD-së dhe nuk mund të eliminohen plotësisht në procesin e prodhimit. Ato nuk ndikojnë në performancën e distancimit të njësisë.

RainGuard® HD
Sipërfaqet e jashtme të lenteve të objektivit dhe okularit janë të veshura me RainGuard® HD. RainGuard® HD është shtresa e përhershme, e patentuar, hidrofobike (që largon ujin) e Bushnell që parandalon mjegullimin duke bërë që kondensimi nga shiu, breshëri, bora apo edhe fryma juaj të grumbullohen në pika shumë më të vogla se në shtresat standarde. Pikat më të vogla uniforme shpërndajnë më pak dritë, gjë që rezulton në një pamje më të qartë dhe më të ndritshme.

MONTIMI I TREMBËDHËMBËSHIT

I derdhur në fund të tonës është një montim i filetuar i trembëdhëmbëshit që do t'ju lejojë të bashkëngjitni aksesorët e mëposhtëm të Golfit Bushnell:
Montimi i Karrocës së Golfit: Bashkëngjit gjetësin e largësisë në karrocën tuaj të golfit për akses të lehtë. Kapëse me lëshim të shpejtë bashkëngjitet në karrocën e golfit dhe mund të hiqet lehtësisht më pas.
Monopod i Karrocës Shtytëse/Tërheqëse: Qëndroni dorën tuaj me këtë monopod teleskopik. Thjesht bashkëngjitni gjetësin e largësisë në monopod dhe futeni në mbajtësen e çadrës së karrocës.

SPECIFIKIMET

Përmasat: Matja 1.7 x 5.1 x 3.7 inç
Pesha: 12 oz.
Saktësia e Gjetjes së Largësisë: +/- 1 jard
Distanca: 5-1600 Jardë / 5-1463 Metra
Zmadhimi: 7x
Diametri i Objektivit: 26 mm
Shtresat Optike: Plotësisht Multi-Coated
Ekrani: LCD
Burimi i Energjisë: Bateri alkaline 9-volt (e furnizuar nga përdoruesi)
Fusha e Shikimit: 340 ft. @ 1000 jardë
Lehtësim Shtesë i Gjatë i Syve: 19mm
Bebëz Dalje: 3.7 mm
Konstruksion 100% i Papërshkueshëm nga Uji
Shtresa RainGuard® HD
Montim i Integruar i Trembëdhëmbëshit
Përfshin kasën dhe rripin
Patentat #: 6,445,444 | 5,612,779 | 6,057,910 | 6,226,077 | 6,542,302 | 7,239,377 (205106)

PASTRIMI

Hiqni butësisht çdo pluhur ose mbeturinë në lente (ose përdorni një furçë të butë lente). Për të hequr papastërtitë ose gjurmët e gishtërinjve, pastroni me një leckë të butë pambuku, duke fërkuar me një lëvizje rrethore. Përdorimi i një lecke të ashpër ose fërkimi i panevojshëm mund të gërvishtë sipërfaqen e lentës dhe përfundimisht të shkaktojë dëme të përhershme. Për një pastrim më të plotë, mund të përdoren letra fotografike të lentës dhe lëng pastrimi i lentës të tipit fotografik ose alkool izopropilik. Aplikojeni gjithmonë lëngun në leckën e pastrimit – kurrë drejtpërdrejt në lente.

GARANCIA E KUFIZUAR DY-VJEÇARE

Produkti juaj Bushnell garantohet të jetë pa defekte në materiale dhe mjeshtëri për dy vjet pas datës së blerjes. Në rast të një defekti sipas kësaj garancie, ne do të riparojmë ose zëvendësojmë produktin, sipas zgjedhjes sonë, me kusht që ju ta ktheni produktin me postë të paguar paraprakisht. Kjo garanci nuk mbulon dëmet e shkaktuara nga keqpërdorimi, trajtimi i pahijshëm, instalimi ose mirëmbajtja e ofruar nga dikush tjetër përveç një Departamenti të Autorizuar të Shërbimit Bushnell.
Çdo kthim i bërë sipas kësaj garancie duhet të shoqërohet nga artikujt e listuar më poshtë:

1. Një çek/urdhër pagese në shumën prej 10.00 dollarësh për të mbuluar koston e postës dhe trajtimit
2. Emri dhe adresa për kthimin e produktit
3. Një shpjegim i defektit
4. Dëshmi e Datës së Blerë
5. Produkti duhet të jetë i paketuar mirë në një kuti transporti të jashtme të fortë, për të parandaluar dëmtimin gjatë transportit, me postë kthimi të paguar paraprakisht në adresën e listuar më poshtë:
