HANNA pHGrochek HI991401 - pH ve Sıcaklık Monitörü Kullanım Kılavuzu

Bu kılavuz, doğru bir çalıştırma için gerekli bilgileri size sağlayacaktır. Lütfen cihazı kullanmadan önce dikkatlice okuyun. Ek teknik bilgiye ihtiyacınız olursa, tech@hannainst.com adresinden bize e-posta göndermekten çekinmeyin.

Bu cihaz, direktiflerine uygundur.

ÖN İNCELEME

Cihazı ambalajından çıkarın ve dikkatlice inceleyin. Nakliye sırasında herhangi bir hasar meydana gelirse, derhal yerel Hanna Instruments Ofisi ile iletişime geçin.

Cihaz şunlarla birlikte verilir:

• HI1293D pH elektrodu
• sıcaklık probu (sabit)
• pH4.01 ve pH7.01 tampon çözeltileri (her biri 20 mL)
• 12 Vdc güç adaptörü ve talimatlar
• kalite sertifikası

Not: Cihazın doğru çalıştığı gözlemlenene kadar tüm ambalaj malzemelerini saklayın. Arızalı herhangi bir ürün orijinal ambalajında iade edilmelidir.

GENEL AÇIKLAMA

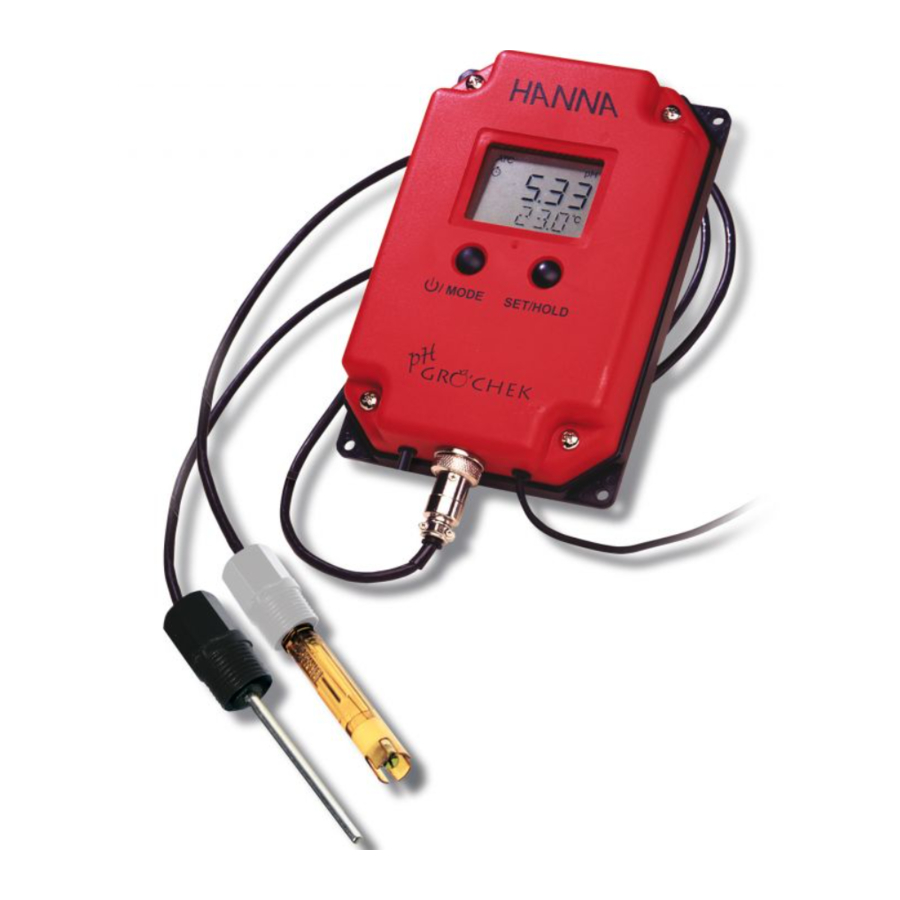

HI991401 göstergesi, uzaktan bile hem pH hem de sıcaklığın anlık okumalarını vermek için geniş, çift seviyeli arkadan aydınlatmalı bir LCD'ye sahiptir.

Bu su geçirmez gösterge, yetiştiricinin tarım ve hidroponik uygulamalarının agresif ortamlarına uygun ekipman ihtiyacını karşılamak için özel olarak tasarlanmıştır.

Ölçümler son derece doğrudur ve cihaz bir veya iki noktada kalibre edilebilir. Cihazla birlikte verilen 12 Vdc güç kaynağı sayesinde düşük pil ve pil değişiklikleri artık sorun değil.

HI1293D pH elektrodu ve sıcaklık probu, kullanıcının bunları bir hat içi sisteme bağlamasına olanak tanıyan boru dişi (1/2'' NPT) ile kalıplanmıştır.

Ayrıca, pH elektrodu, yüksek fosfat ve nitrat konsantrasyonlarına sahip gübre çözeltilerinde daha fazla tıkanma direnci sağlamak için özel olarak tasarlanmıştır.

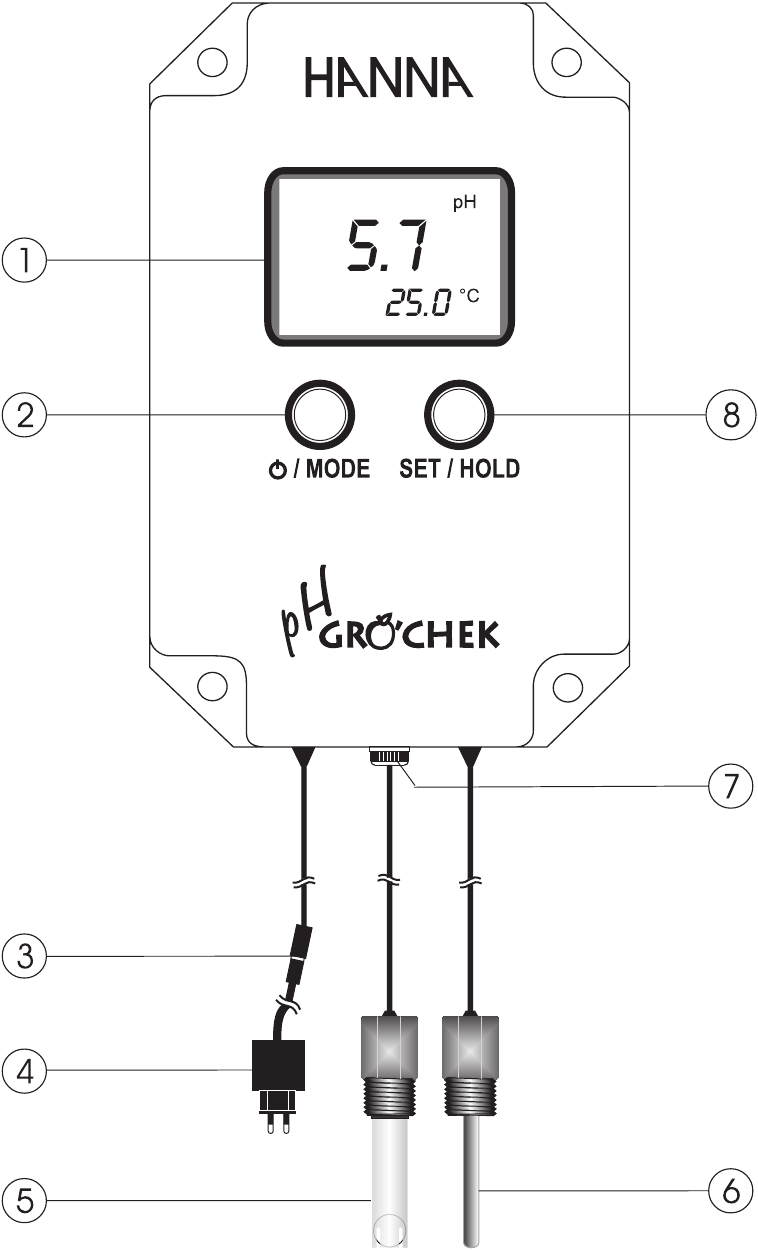

FONKSİYONEL AÇIKLAMA

1. Sıvı Kristal Ekran
2. AÇMA/KAPAMA/MOD (ON/OFF/MODE) düğmesi
3. Güç kaynağı konektörü
4. 12 Vdc güç adaptörü
5. Diferansiyel girişli ve 1/2'' NPT boru dişli HI1293D pH elektrodu
6. 1/2'' NPT boru dişli sıcaklık probu (ayrıca pH elektrodu için eşleşme pimi olarak da çalışır)
7. DIN konektörü
8. AYARLA/TUT (SET/HOLD) düğmesi

TEKNİK ÖZELLİKLER

ÇALIŞMA KILAVUZU

Ön işlemler

pH elektrodunu cihaza bağlayın.

12 Vdc adaptörünü cihaza ve şebekeye bağlayın; ekran yanacaktır.

MOD (MODE) düğmesini 2-3 saniye basılı tutun. LCD'deki kullanılan tüm segmentler birkaç saniye boyunca görülebilir olacaktır.

Sıcaklık birimini değiştirmek için

Sıcaklık birimini (°C'den °F'ye) değiştirmek için, ölçüm modundan, "TEMP" ve mevcut sıcaklık birimi alt LCD'de görüntülenene kadar MOD (MODE) düğmesini basılı tutun (Örn. TEMP °C).

Sıcaklık birimini değiştirmek için AYARLA/TUT (SET/HOLD) düğmesini kullanın ve ardından normal ölçüm moduna dönmek için MOD (MODE) düğmesine iki kez basın.

Ekranı dondurmak için

"HOLD" ikincil ekranda görünene kadar AYARLA/TUT (SET/HOLD) düğmesini 2-3 saniye basılı tutun.

Normal moda dönmek için herhangi bir düğmeye basın.

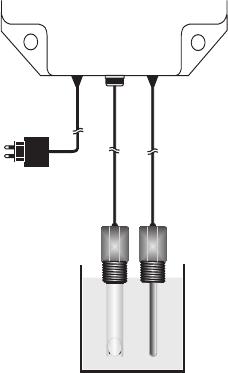

Ölçüm alma

Elektrodu ve sıcaklık probunu test edilecek çözeltiye daldırın. Daha iyi doğruluk için, elektrot numune kabının duvarlarına veya tabanına dokunmamalı veya yakın durmamalıdır.

Sıcaklık için otomatik olarak telafi edilen pH değeri birincil LCD'de gösterilirken, ikincil LCD numunenin sıcaklığını görüntüler.

Ölçümler, LCD'nin sol üst köşesindeki kararlılık sembolü kaybolduğunda alınmalıdır.

Ölçümler, hem pH elektrodu hem de sıcaklık probu (ayrıca eşleşme pimi olarak da çalışır) aynı kaba daldırılmış halde alınmalıdır.

Cihazı kapatmak için

Normal ölçüm modundayken MOD (MODE) düğmesine basın. Ekranın alt kısmında "OFF" (kapalı) görünecektir. Düğmeyi bırakın. Güç kaynağı bağlı olana kadar ekran yanmaya devam eder.

Notlar:

• Herhangi bir ölçüm almadan önce cihazın kalibre edildiğinden emin olun.
• Önceki bir kalibrasyonu temizlemek için, kalibrasyon moduna girdikten sonra MOD (MODE) düğmesine basın. Alt LCD'de 1 saniye boyunca "ESC" görüntülenecek ve cihaz normal ölçüm moduna dönecektir. LCD'deki "CAL" sembolü kaybolacaktır. Cihaz varsayılan kalibrasyona sıfırlanacaktır.
• Ölçümler art arda farklı numunelerde alınıyorsa, elektrodu suyla ve ardından ölçülecek numunenin bir kısmıyla iyice durulayın.

pH ELEKTRODU BAKIMI

• Kullanılmadığında, elektrodu suyla durulayın ve koruyucu kapağın içinde birkaç damla HI70300 saklama solüsyonu ile saklayın.
  SAKLAMA AMAÇLI ASLA DAMITILMIŞ VEYA DEİYONİZE SU KULLANMAYIN.
• Elektrot kuru bırakılmışsa, yeniden etkinleştirmek için en az bir saat saklama veya pH7 solüsyonunda bekletin.
• pH elektrodunun ömrünü uzatmak için, ayda bir kez HI7061 temizleme solüsyonuna yarım saat daldırarak temizlenmesi önerilir. Daha sonra musluk suyuyla iyice durulayın ve cihazı yeniden kalibre edin.

pH KALİBRASYONU

Kalibrasyon tampon seti

• Ölçüm modundan, "TEMP" ve mevcut sıcaklık birimi alt LCD'de görüntülenene kadar MOD (MODE) düğmesini basılı tutun (Örn. TEMP °C).
• Mevcut tampon setini göstermek için MOD (MODE) düğmesine tekrar basın: standart set için "pH7.01 BUFF" (pH4.01/7.01/10.01) veya NIST seti için "pH6.86 BUFF" (pH4.01/6.86/9.18).
• Tampon değerini değiştirmek için AYARLA/TUT (SET/HOLD) düğmesine basın.
• Normal moda dönmek için MOD (MODE) düğmesine basın.

Kalibrasyon prosedürü

Ölçüm modundan, alt LCD'de "CAL" görüntülenene kadar MOD (MODE) düğmesini basılı tutun. Düğmeyi bırakın. LCD'de "pH7.01 USE" (veya NIST tampon setini seçtiyseniz "pH6.86 USE") görüntülenecektir. CAL etiketi ekranda yanıp söner.

• Tek noktalı pH kalibrasyonu için, elektrodu ve sıcaklık probunu seçilen tampon setinden herhangi bir tampone daldırın (örn. pH7.01 veya pH4.01 veya pH10.01). Cihaz tampon değerini otomatik olarak tanıyacaktır.
  pH4.01 veya pH10.01 kullanılıyorsa, cihaz 1 saniye boyunca "OK" gösterecek ve ardından ölçüm moduna dönecektir.
  pH7.01 kullanılıyorsa, tamponun tanınmasından sonra cihaz ikinci kalibrasyon noktası olarak pH4.01 isteyecektir. Ölçüm moduna dönmek için MOD (MODE) düğmesine basın veya istenirse aşağıda açıklandığı gibi 2 noktalı kalibrasyona devam edin.
  Not: Daha iyi doğruluk için her zaman iki noktalı bir kalibrasyon yapılması önerilir.
• İki noktalı pH kalibrasyonu için, elektrodu ve sıcaklık probunu pH7.01 tampone (veya NIST tampon setini seçtiyseniz pH6.86) yerleştirin. Cihaz tampon değerini tanıyacak ve ardından "pH4.01 USE" gösterecektir.
  Elektrodu iyice durulayın ve ikinci tampon değerine daldırın (pH4.01 veya 10.01 veya NIST kullanılıyorsa pH4.01 veya 9.18). İkinci tampon da tanındığında, LCD 1 saniye boyunca "OK" gösterecek ve cihaz normal moda dönecektir.
  Not: Kalibrasyon verilerini uçucu olmayan belleğe kaydetmek için, cihazı MOD (MODE) düğmesi aracılığıyla KAPATIN ve ardından tekrar AÇIN.
  LCD'deki "CAL" sembolü, cihazın kalibre edildiği anlamına gelir.

AKSESUARLAR

(*) Yalnızca yetkili teknik personel tarafından değiştirilmelidir.

KULLANICI İÇİN ÖNERİLER

Bu ürünü kullanmadan önce, özel uygulamanız ve kullanıldığı ortam için tamamen uygun olduğundan emin olun. Kullanıcı tarafından sağlanan ekipmana yapılan herhangi bir değişiklik, cihazların performansını düşürebilir. Elektrodun ucundaki cam ampul, elektrostatik deşarja karşı hassastır. Bu cam ampule her zaman dokunmaktan kaçının. Kendinizin ve cihazın güvenliği için cihazı tehlikeli ortamlarda kullanmayın veya saklamayın.

GARANTİ

HI991401 , amaçlanan amaç için kullanıldığında ve talimatlara göre bakımı yapıldığında, işçilik ve malzeme kusurlarına karşı iki yıl garantilidir. Elektrotlar ve problar altı ay garantilidir. Bu garanti, ücretsiz olarak onarım veya değiştirme ile sınırlıdır.

Kaza, yanlış kullanım, kurcalama veya öngörülen bakımın yapılmaması nedeniyle oluşan hasarlar garanti kapsamında değildir.

Servis gerekirse, yerel Hanna Instruments Ofisi ile iletişime geçin. Garanti kapsamındaysa, model numarasını, satın alma tarihini, seri numarasını ve arızanın niteliğini bildirin. Onarım garanti kapsamında değilse, yapılan masraflar size bildirilecektir. Cihaz Hanna Instruments'a iade edilecekse, önce Müşteri Hizmetleri departmanından bir İade Edilen Mallar Yetki Numarası alın ve ardından nakliye masrafları önceden ödenmiş olarak gönderin. Herhangi bir cihazı gönderirken, tam koruma için uygun şekilde paketlendiğinden emin olun.

Tüm hakları saklıdır. Telif hakkı sahibinin yazılı izni olmadan tamamen veya kısmen çoğaltılması yasaktır.

IST991401 01/19
