Hanna Instruments HI96785 - Bal Rengi Analiz Cihazı Kullanım Kılavuzu

ÖN İNCELEME

Lütfen cihazı kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyun.

Lütfen bu ürünü dikkatlice inceleyin. Cihazın hasar görmediğinden emin olun. Nakliye sırasında herhangi bir hasar meydana geldiyse, lütfen yerel Hanna Instruments Ofisi ile iletişime geçin.
Her HI96785 Bal Rengi Analiz Cihazı aşağıdakilerle birlikte eksiksiz olarak tedarik edilir:

• Numune Küvetleri (5 adet)
• Işık Kalkanı Kapağı (1 adet)
• 30 mL Gliserol (1 şişe)
• 9V Pil
• Kullanım Kılavuzu ve Hızlı Başvuru Kılavuzu

Not:
Cihazın doğru çalıştığından emin olana kadar tüm ambalaj malzemelerini saklayın. Arızalı herhangi bir ürün orijinal ambalajında iade edilmelidir.

Yedek parçalar ve aksesuarlar hakkında daha fazla bilgi için "Aksesuarlar" bölümüne bakın.

TEKNİK ÖZELLİKLER

İŞLEVSEL AÇIKLAMA

1. CAL tuşu: Ölçümden önce cihazı kalibre etmek için basın.
2. READ tuşu: Ölçüm yapmak için basın.
3. ON/OFF tuşu: Cihazı açmak ve kapatmak için.
4. Sıvı Kristal Ekran (LCD)
5. Küvet tutucu

EKRAN ELEMANLARI AÇIKLAMASI

1. Ölçüm şeması (lamba, küvet, dedektör), kalibrasyon veya okuma ölçümünün farklı aşamalarında görünür
2. Hata mesajları ve uyarılar
3. Pil simgesi, pilin şarj durumunu gösterir
4. Kum saati, dahili bir kontrolün devam ettiğini gösterir
5. Durum mesajı
6. Dört haneli ana ekran

GENEL AÇIKLAMA

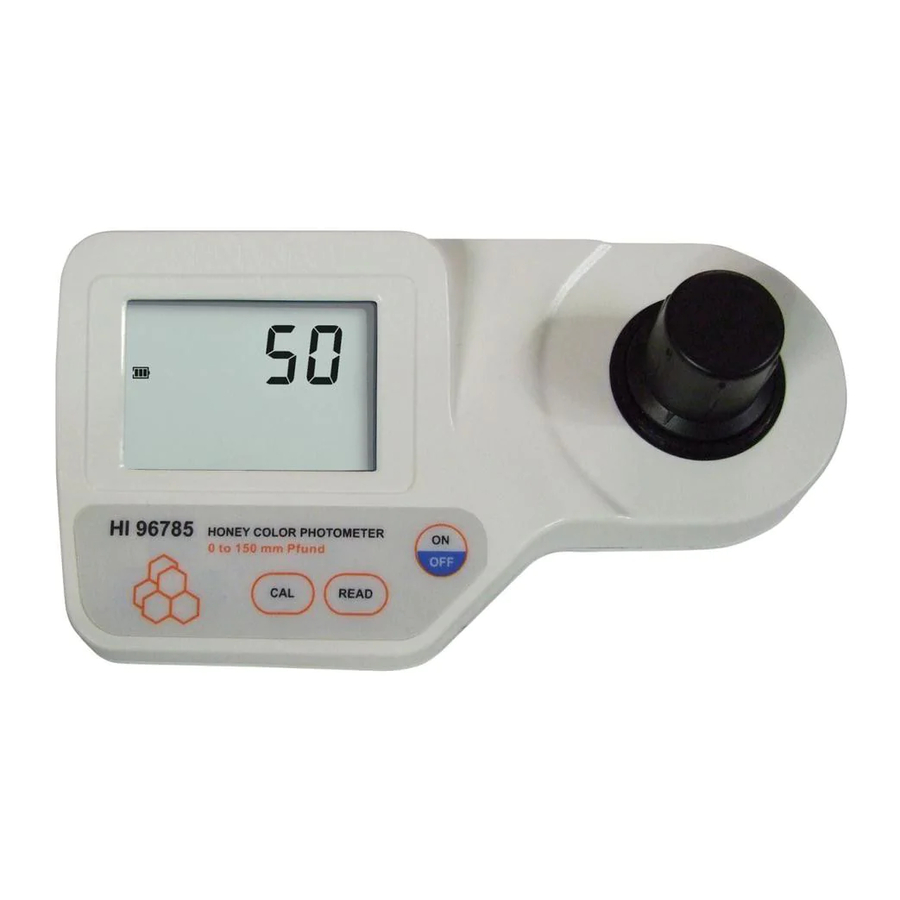

HI96785 portatif mikroişlemci analiz cihazı, balın analitik reaktif sınıfı gliserole kıyasla ışık geçirgenliği yüzdesini ölçer. Geçirgenlik değeri, balın Pfund derecesinin belirlenmesini sağlar. Cihaz, ölçüm sonucunu doğrudan mm Pfund cinsinden ifade eder.
Ölçümler, 10 mm ışık yoluna sahip eşleşmiş kare optik küvetler kullanılarak yapılır.
Ekran kodları, kullanıcıya rutin işlemlerde yardımcı olur.
Cihazlar, 10 dakika kullanılmadığında cihazı kapatacak bir otomatik kapanma özelliğine sahiptir.

ÖNEMİ VE KULLANIMI

Bal rengi, açık sarıdan kehribara, koyu kehribara ve aşırı durumlarda siyaha kadar geniş bir ton aralığında doğal olarak değişir; bazen yeşil veya kırmızı tonlar da oluşabilir.
İşlenmemiş balın rengi botanik kökenine bağlıdır: bu nedenle renk, monofloral balların tanımı ve ticari sınıflandırılması için çok önemlidir. Bal yaşlandıkça kararır ve renkteki diğer değişiklikler arıcının müdahalelerinden ve farklı saklama yöntemlerinden kaynaklanabilir (örneğin: eski peteklerin kullanımı, metallerle temas, yüksek sıcaklıklar, ışığa maruz kalma vb.).
Ticari bal sınıflandırması için birincil özellik renktir. Renk sınıfları, analitik sınıf Gliserol Standart Referansına kıyasla milimetre (mm) Pfund dereceleri cinsinden ifade edilir. Tablo 1, bal numuneleri için USDA sınıflandırmasını ve ilgili mm Pfund değerlerini rapor eder.
Tablo 2, farklı monofloral balların rengini gösterir: veriler, bir istatistiksel bal numunesi setinden elde edilmiştir. Tablo, her bal türü için şunları rapor eder: ortalama renk değeri, standart sapma ve ölçülen minimum ve maksimum değerler.

Tablo 1

Tablo 2

KULLANICILAR İÇİN ÖNERİLER

Bu ürünleri kullanmadan önce, belirli uygulamanız ve kullanıldıkları ortam için tamamen uygun olduklarından emin olun.
Bu cihazların çalışması, diğer elektronik ekipmanlarda kabul edilemez parazitlere neden olabilir ve bu da operatörün parazitleri düzeltmek için gerekli tüm adımları atmasını gerektirir.
Kullanıcı tarafından sağlanan ekipmana getirilen herhangi bir değişiklik, cihazın EMC performansını düşürebilir.
Hasar veya yanıkları önlemek için cihazı mikrodalga fırına koymayın. Kendinizin ve cihazın güvenliği için cihazı tehlikeli ortamlarda kullanmayın veya saklamayın.

AKSESUARLAR

GARANTİ

HI96785 , amaçlanan amacı için kullanıldığında ve talimatlara göre bakımı yapıldığında, işçilik ve malzeme kusurlarına karşı iki yıl garantilidir.
Bu garanti, ücretsiz olarak onarım veya değiştirme ile sınırlıdır.
Kaza, yanlış kullanım, kurcalama veya öngörülen bakımın yapılmaması nedeniyle oluşan hasarlar garanti kapsamında değildir.
Servis gerekirse, yerel Hanna Instruments Ofisi ile iletişime geçin. Garanti kapsamındaysa, model numarasını, satın alma tarihini, seri numarasını ve arızanın niteliğini bildirin. Onarım garanti kapsamında değilse, yapılan masraflar size bildirilecektir.
Cihaz Hanna Instruments'a iade edilecekse, öncelikle Müşteri Hizmetleri Departmanından bir İade Edilen Mallar Yetki Numarası alın ve ardından nakliye masrafları önceden ödenmiş olarak gönderin. Herhangi bir cihazı gönderirken, tam koruma için uygun şekilde paketlendiğinden emin olun.
Garantinizi doğrulamak için, ekteki garanti kartını satın alma tarihinden itibaren 14 gün içinde doldurup iade edin.

Hanna Instruments, ürünlerinin tasarımını, yapısını veya görünümünü önceden bildirimde bulunmaksızın değiştirme hakkını saklı tutar.
Tüm hakları saklıdır. Telif hakkı sahibinin yazılı izni olmadan tamamen veya kısmen çoğaltılması yasaktır, Hanna Instruments Inc., Woonsocket,
Rhode Island, 02895, ABD

ÖLÇÜM PROSEDÜRÜ

Ölçüm

1. Açma/Kapama (ON/OFF) düğmesine basarak cihazı açın.


2. Bip sesi duyulduğunda ve LCD ekranda çizgiler belirdiğinde cihaz hazır demektir. Yanıp sönen "CAL", cihazın önce kalibre edilmesi gerektiğini gösterir.


3. Bir küveti 4 mL Gliserol ile, kenarın 5 mm (0.2") altına kadar doldurun. Bu Gliserol Standart Referansıdır.


4. Küveti, cihaz üzerindeki ok ile belirtilen ışık yönüne dikkat ederek tutucuya yerleştirin. Ardından ışık koruma kapağını takın ve kapaktaki çentiğin yuvaya tam olarak oturduğundan emin olun.


5. CAL (kalibrasyon) düğmesine basın ve ölçüm aşamasına bağlı olarak lamba, küvet ve dedektör simgeleri ekranda görünecektir.


6. Birkaç saniye sonra ekranda "-0.0-" görünecektir. Cihaz şimdi kalibre edildi ve ölçüme hazır.


7. Küveti çıkarın.
8. İkinci bir temiz küvete yaklaşık 4 mL balı, kenarın 5 mm (0.2") altına kadar ekleyin. Bu numunedir.


9. Numune küvetini, cihaz üzerindeki ok ile belirtilen ışık yönüne dikkat ederek tutucuya yerleştirin. Ardından ışık koruma kapağını takın ve kapaktaki çentiğin yuvaya tam olarak oturduğundan emin olun.


10. READ (OKU) düğmesine basın ve ölçüm aşamasına bağlı olarak lamba, küvet ve dedektör simgeleri ekranda görünecektir.


11. Ölçümün sonunda, cihaz doğrudan bal rengi yoğunluğu değerini, analitik sınıf Gliserol'e (sıfır mm Pfund'da sabitlenmiş) kıyasla mm Pfund cinsinden gösterir.


GİRİŞİMLER
Girişim, numunedeki hava kabarcıklarından veya bulanıklıktan kaynaklanabilir. Çizilmiş veya kirli küvetler de okumaları etkileyecektir. Kullanmadan önce daima küvetlerin temizliğini kontrol edin.

HATALAR VE UYARILAR

Kalibrasyon Okumasında

Işık Yüksek: Ölçüm yapmak için çok fazla ışık var. Lütfen kalibrasyon küvetinin hazırlanmasını kontrol edin.

Işık Düşük: Ölçüm yapmak için yeterli ışık yok. Lütfen kalibrasyon küvetinin hazırlanmasını kontrol edin.

Işık Yok: Cihaz ışık seviyesini ayarlayamıyor. Lütfen kalibrasyon küvetinin herhangi bir kalıntı içermediğinden emin olun.

Numune Okumasında:

Ters çevrilmiş küvetler: Numune ve kalibrasyon küveti ters çevrilmiş.

CAL: Bir kalibrasyon okuması alınmadı. Cihazı kalibre etmek için ölçüm prosedürü talimatlarını izleyin.

Alt aralık: Yanıp sönen "0", numunenin kalibrasyon referansından daha az ışık emdiğini gösterir. Prosedürü kontrol edin ve cihazı yeniden kalibre edin.

Üst Aralık: Maksimum konsantrasyonun yanıp sönen bir değeri, bir üst aralık durumunu (her iki dalga boyunda) gösterir. Numunenin konsantrasyonu, programlanmış aralığın ötesindedir.

Maksimum konsantrasyondan daha düşük yanıp sönen bir değer (örneğin "120"), bir dalga boyunda bir üst aralık durumunu gösterir. Görüntülenen konsantrasyon değeri (örneğin "120"), diğer dalga boyunda elde edilen okumadır.

Diğer Hatalar ve Uyarılar:

Kapak hatası: Analiz hücresine harici ışık girdiğinde görünür. Işık koruma kapağının mevcut olduğundan emin olun.

Lamba soğuyor: Cihaz, lambanın soğumasını bekliyor.

Pil zayıf: Pilin yakında değiştirilmesi gerekiyor.

Pil bitti: Bu, pilin bittiğini ve değiştirilmesi gerektiğini gösterir. Bu gösterge görüntülendikten sonra, cihazın normal çalışması kesintiye uğrayacaktır. Pili değiştirin ve cihazı yeniden başlatın.

PİL YÖNETİMİ

Pilden tasarruf etmek için cihaz, ölçüm modunda 10 dakika kullanılmadığında ve kalibrasyon modunda 1 saat kullanılmadığında kapanır.
Otomatik kapanmadan önce geçerli bir ölçüm görüntülenmişse, cihaz açıldığında değer görüntülenir. Yanıp sönen "ZERO" (SIFIR), yeni bir sıfır yapılması gerektiği anlamına gelir.
Işık seviyesine bağlı olarak, yeni bir pil yaklaşık 750 ölçüm dayanır.
Kalan pil kapasitesi, cihazın başlatılmasında ve her ölçümden sonra değerlendirilir.
Cihaz, aşağıdaki gibi üç seviyeli bir pil göstergesi görüntüler:

• %100 kapasite için 3 çizgi
• %66 kapasite için 2 çizgi
• %33 kapasite için 1 çizgi
• Kapasite %10'un altındaysa yanıp sönen pil simgesi.

Pil boşsa ve artık doğru ölçümler yapılamıyorsa, cihaz "dEAd bAtt" (ÖLÜ PİL) gösterir ve kapanır.
Cihazı yeniden başlatmak için pilin yenisiyle değiştirilmesi gerekir.
Cihazın pilini değiştirmek için aşağıdaki adımları izleyin:

• AÇMA/KAPAMA (ON/OFF) düğmesine basarak cihazı kapatın.
• Cihazı ters çevirin ve pil kapağını saat yönünün tersine çevirerek çıkarın.


• Pili bulunduğu yerden çıkarın ve yenisiyle değiştirin.
• Pil kapağını geri takın ve kapatmak için saat yönünde çevirin.
