Hanna Instruments HI96785 - Manual de utilizare al analizorului de culoare a mierii

EXAMINAREA PRELIMINARĂ

Vă rugăm să citiți cu atenție acest manual de instrucțiuni înainte de a utiliza instrumentul.

Vă rugăm să examinați cu atenție acest produs. Asigurați-vă că instrumentul nu este deteriorat. Dacă au apărut daune în timpul transportului, vă rugăm să contactați biroul local Hanna Instruments. Fiecare analizor de culoare a mierii HI96785 este furnizat complet cu:

• Cuvete de probă (5 buc.)
• Capac de protecție împotriva luminii (1 buc.)
• 30 mL Glicerol (1 sticlă)
• Baterie de 9V
• Manual de instrucțiuni și ghid de referință rapidă

Notă:
Păstrați toate materialele de ambalare până când sunteți sigur că instrumentul funcționează corect. Orice articol defect trebuie returnat în ambalajul original.

Pentru mai multe detalii despre piesele de schimb și accesorii, consultați "Accessories" ("Accesorii").

SPECIFICAȚII

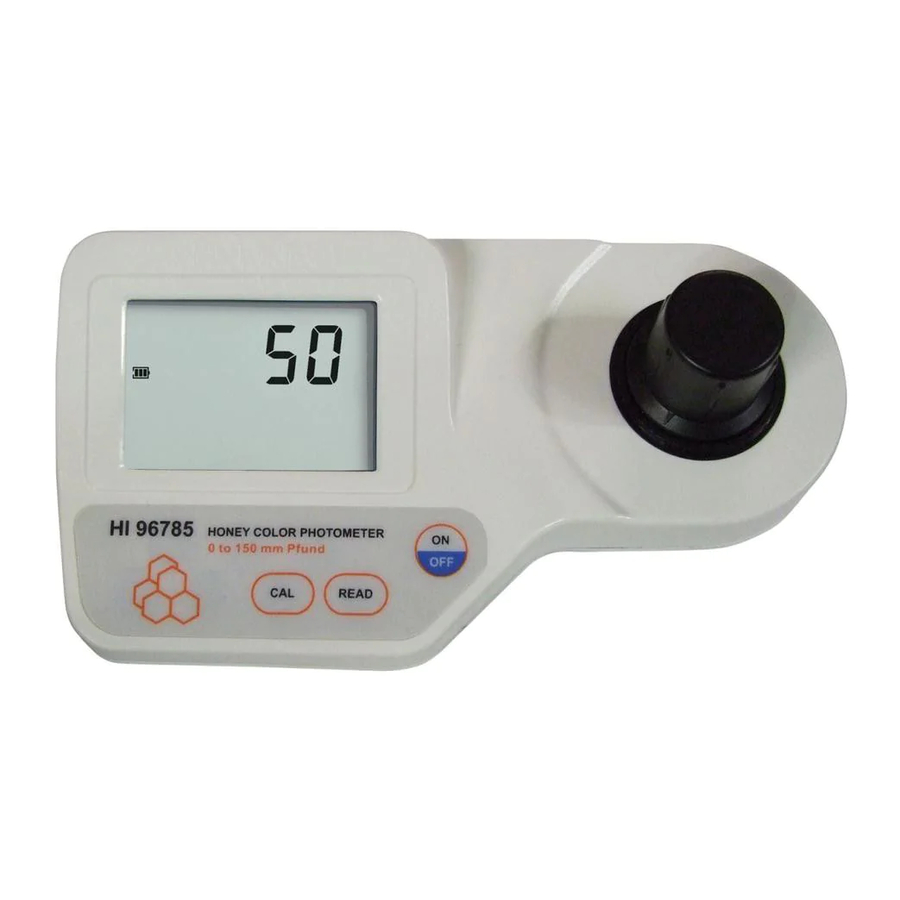

DESCRIERE FUNCȚIONALĂ

1. Tasta CAL: apăsați pentru a calibra aparatul înainte de măsurare.
2. Tasta READ: apăsați pentru a efectua o măsurare.
3. Tasta ON/OFF: pentru a porni și opri aparatul.
4. Afișaj cu cristale lichide (LCD)
5. Suport pentru cuvetă

DESCRIEREA ELEMENTELOR DE AFIȘARE

1. Schema de măsurare (lampă, cuvetă, detector), apare în timpul diferitelor faze de calibrare sau măsurare a citirii
2. Mesaje de eroare și avertismente
3. Pictograma bateriei indică starea de încărcare a bateriei
4. Clepsidra apare când este în curs o verificare internă
5. Mesaj de stare
6. Afișaj principal cu patru cifre

DESCRIERE GENERALĂ

Analizorul portabil cu microprocesor HI96785 măsoară procentul de transmisie a luminii prin miere comparativ cu glicerol de calitate analitică. Valoarea transmisiei permite identificarea gradului Pfund al mierii. Instrumentul afișează direct rezultatul măsurării exprimat în mm Pfund.
Măsurătorile se fac folosind cuvete optice pătrate potrivite, având o cale optică de 10 mm.
Codurile de afișare ajută utilizatorul în operațiunile de rutină.
Aparatele au o funcție de oprire automată care va opri instrumentul după 10 minute de neutilizare.

SEMNIFICAȚIE ȘI UTILIZARE

Culoarea mierii variază în mod natural într-o gamă largă de tonalități, variind de la galben deschis la chihlimbar, chihlimbar închis și negru în cazuri extreme; uneori pot apărea și nuanțe verzi sau roșii.
Culoarea mierii netratate depinde de originea botanică: din acest motiv, culoarea este foarte importantă pentru definirea și clasificarea comercială a mierii monoflorale. Mierea se închide la culoare odată cu îmbătrânirea, iar alte modificări ale culorii pot rezulta din intervențiile apicultorului și din diferitele moduri de conservare (de exemplu: utilizarea fagurilor vechi, contactul cu metale, temperaturi ridicate, expunerea la lumină etc.).
Caracteristica principală pentru clasificarea comercială a mierii este culoarea. Clasele de culoare sunt exprimate în milimetri (mm) grade Pfund, comparativ cu o referință standard de glicerol de calitate analitică. Tabelul 1 prezintă clasificarea USDA pentru probele de miere și valorile mm Pfund aferente.
Tabelul 2 prezintă culoarea diferitelor tipuri de miere monoflorală: datele sunt obținute dintr-un set statistic de probe de miere. Tabelul prezintă pentru fiecare tip de miere: valoarea medie a culorii, abaterea standard și valorile minime și maxime măsurate.

Tabelul 1

Tabelul 2

RECOMANDĂRI PENTRU UTILIZATORI

Înainte de a utiliza aceste produse, asigurați-vă că sunt potrivite pentru aplicația dvs. specifică și pentru mediul în care sunt utilizate.
Funcționarea acestor instrumente poate provoca interferențe inacceptabile cu alte echipamente electronice, ceea ce impune operatorului să ia toate măsurile necesare pentru a corecta interferențele.
Orice modificare introdusă de utilizator la echipamentul furnizat poate degrada performanța EMC a instrumentului.
Pentru a evita deteriorarea sau arsurile, nu introduceți instrumentul în cuptorul cu microunde. Pentru siguranța dumneavoastră și a instrumentului, nu utilizați sau depozitați instrumentul în medii periculoase.

ACCESORII

GARANȚIE

HI96785 este garantat timp de doi ani împotriva defectelor de manoperă și materiale atunci când este utilizat în scopul propus și întreținut conform instrucțiunilor.
Această garanție se limitează la repararea sau înlocuirea gratuită.
Daunele cauzate de accidente, utilizare abuzivă, manipulare sau lipsa întreținerii prescrise nu sunt acoperite.
Dacă este necesară service, contactați biroul local Hanna Instruments. Dacă este în garanție, raportați numărul modelului, data achiziției, numărul de serie și natura defecțiunii. Dacă reparația nu este acoperită de garanție, veți fi notificat cu privire la costurile suportate.
Dacă instrumentul trebuie returnat la Hanna Instruments, obțineți mai întâi un număr de autorizare pentru returnarea mărfurilor de la Departamentul de servicii pentru clienți și apoi trimiteți-l cu costurile de transport plătite în avans. Când expediați orice instrument, asigurați-vă că este ambalat corespunzător pentru o protecție completă.
Pentru a valida garanția, completați și returnați cardul de garanție inclus în termen de 14 zile de la data achiziției.

Hanna Instruments își rezervă dreptul de a modifica designul, construcția sau aspectul produselor sale fără notificare prealabilă.
Toate drepturile sunt rezervate. Reproducerea integrală sau parțială este interzisă fără acordul scris al proprietarului drepturilor de autor, Hanna Instruments Inc., Woonsocket,
Rhode Island, 02895, SUA

PROCEDURA DE MĂSURARE

Măsurare

1. Pornește aparatul apăsând ON/OFF (PORNIT/OPRIT).


2. Când se aude un bip scurt și ecranul LCD afișează liniuțe, aparatul este gata. "CAL"-ul intermitent indică faptul că instrumentul trebuie calibrat mai întâi.


3. Umple o cuvă cu 4 mL de Glicerol, până la 5 mm (0.2") sub marginea superioară. Aceasta este Referința Standard de Glicerol.


4. Așază cuva în suport, acordând atenție direcției luminii indicată de săgeata de pe instrument. Apoi pune capacul de protecție împotriva luminii și asigură-te că crestătura de pe capac este poziționată bine în canelură.


5. Apasă CAL (CALIBRARE) și pictogramele lămpii, cuvei și detectorului vor apărea pe ecran, în funcție de faza de măsurare.


6. După câteva secunde, ecranul va afișa "-0.0-". Aparatul este acum calibrat și gata de măsurare.


7. Scoate cuva.
8. Adaugă într-o a doua cuvă curată aproximativ 4 mL de miere, până la 5 mm (0.2") sub marginea superioară. Aceasta este proba.


9. Așază cuva cu proba în suport, acordând atenție direcției luminii indicată de săgeata de pe instrument. Apoi pune capacul de protecție împotriva luminii și asigură-te că crestătura de pe capac este poziționată bine în canelură.


10. Apasă READ (CITIRE) și pictogramele lămpii, cuvei și detectorului vor apărea pe ecran, în funcție de faza de măsurare.


11. La sfârșitul măsurării, instrumentul afișează direct valoarea intensității culorii mierii exprimată în mm Pfund, comparativ cu Glicerol de calitate analitică (fixat la zero mm Pfund).


INTERFERENȚE
Interferențele pot fi cauzate de bule de aer sau turbiditate în probă. Cuvetele zgâriate sau murdare vor afecta, de asemenea, citirile. Verifică întotdeauna claritatea cuvetelor înainte de utilizare.

ERORI ȘI AVERTISMENTE

La citirea calibrării

Lumină ridicată: Există prea multă lumină pentru a efectua o măsurare. Verifică pregătirea cuvei de calibrare.

Lumină scăzută: Nu există suficientă lumină pentru a efectua o măsurare. Verifică pregătirea cuvei de calibrare.

Fără lumină: Instrumentul nu poate ajusta nivelul de lumină. Verifică dacă cuva de calibrare nu conține resturi.

La citirea probei:

Cuvete inversate: Proba și cuva de calibrare sunt inversate.

CAL: Nu a fost efectuată o citire de calibrare. Urmează instrucțiunile procedurii de măsurare pentru calibrarea aparatului.

Sub interval: Un "0" intermitent indică faptul că proba absoarbe mai puțină lumină decât referința de calibrare. Verifică procedura și recalibrează instrumentul.

Peste interval: O valoare intermitentă a concentrației maxime indică o condiție de depășire a intervalului (pe ambele lungimi de undă). Concentrația probei este dincolo de intervalul programat.

O valoare intermitentă mai mică decât concentrația maximă (de exemplu, "120") indică o condiție de depășire a intervalului pe o lungime de undă. Valoarea concentrației afișate (de exemplu, "120") este citirea obținută pe cealaltă lungime de undă.

Alte erori și avertismente:

Eroare capac: Apare când lumina externă intră în celula de analiză. Asigură-te că capacul de protecție împotriva luminii este prezent.

Răcire lampă: Instrumentul așteaptă ca lampa să se răcească.

Baterie descărcată: Bateria trebuie înlocuită în curând.

Baterie moartă: Aceasta indică faptul că bateria este moartă și trebuie înlocuită. Odată ce această indicație este afișată, funcționarea normală a instrumentului va fi întreruptă. Schimbă bateria și repornește aparatul.

GESTIONAREA BATERIEI

Pentru a economisi bateria, instrumentul se oprește după 10 minute de neutilizare în modul de măsurare și după 1 oră de neutilizare în modul de calibrare.
Dacă o măsurare validă a fost afișată înainte de oprirea automată, valoarea este afișată când instrumentul este pornit. "ZERO" intermitent înseamnă că trebuie efectuată o nouă zeroare.
O baterie nouă durează aproximativ 750 de măsurători, în funcție de nivelul de lumină.
Capacitatea rămasă a bateriei este evaluată la pornirea instrumentului și după fiecare măsurare.
Instrumentul afișează un indicator al bateriei cu trei niveluri, după cum urmează:

• 3 linii pentru capacitate 100%
• 2 linii pentru capacitate 66%
• 1 linie pentru capacitate 33%
• Pictograma bateriei clipește dacă capacitatea este sub 10%.

Dacă bateria este descărcată și nu se mai pot efectua măsurători precise, instrumentul afișează "dEAd bAtt" și se oprește.
Pentru a reporni instrumentul, bateria trebuie înlocuită cu una nouă.
Pentru a înlocui bateria instrumentului, urmați pașii:

• Opriți instrumentul apăsând ON/OFF (PORNIT/OPRIT).
• Întoarceți instrumentul cu susul în jos și scoateți capacul bateriei rotindu-l în sens invers acelor de ceasornic.


• Scoateți bateria din locația sa și înlocuiți-o cu una nouă.
• Introduceți la loc capacul bateriei și rotiți-l în sensul acelor de ceasornic pentru a închide.
