Hanna Instruments HI96785 - Medaus spalvos analizatoriaus vadovas

PIRMINĖ APŽIŪRA

Prieš naudodami prietaisą, atidžiai perskaitykite šį naudojimo vadovą.

Atidžiai apžiūrėkite šį produktą. Įsitikinkite, kad prietaisas nepažeistas. Jei transportavimo metu įvyko kokių nors pažeidimų, susisiekite su vietiniu Hanna Instruments biuru.
Kiekvienas HI96785 medaus spalvos analizatorius tiekiamas su:

• Mėginių kiuvetėmis (5 vnt.)
• Šviesos skydelio dangteliu (1 vnt.)
• 30 mL glicerolio (1 buteliukas)
• 9V baterija
• Naudojimo vadovu ir greitosios nuorodos vadovu

Pastaba:
Išsaugokite visą pakavimo medžiagą, kol įsitikinsite, kad prietaisas veikia tinkamai. Bet kokia sugedusi prekė turi būti grąžinta originalioje pakuotėje.

Norėdami gauti daugiau informacijos apie atsargines dalis ir priedus, žr. "Priedai".

SPECIFIKACIJOS

FUNKCINIS APRAŠYMAS

1. CAL klavišas: paspauskite, norėdami sukalibruoti matuoklį prieš matavimą.
2. READ (skaityti) klavišas: paspauskite, norėdami atlikti matavimą.
3. ON/OFF (įjungimo/išjungimo) klavišas: norėdami įjungti ir išjungti matuoklį.
4. Skystųjų kristalų ekranas (LCD)
5. Kiuvetės laikiklis

EKRANO ELEMENTŲ APRAŠYMAS

1. Matavimo schema (lempa, kiuvetė, detektorius) rodoma skirtingose kalibravimo arba matavimo fazėse
2. Klaidų pranešimai ir įspėjimai
3. Baterijos piktograma rodo baterijos įkrovos būseną
4. Smėlio laikrodis rodomas, kai vyksta vidinis patikrinimas
5. Būsenos pranešimas
6. Keturių skaitmenų pagrindinis ekranas

BENDROJI INFORMACIJA

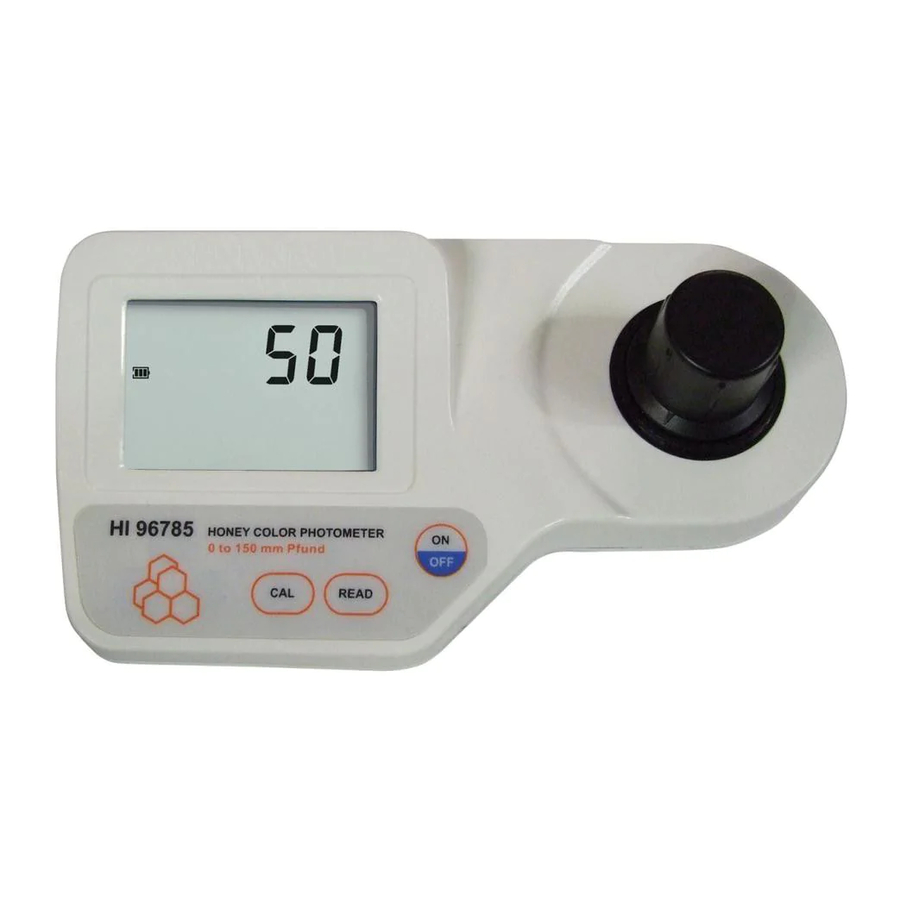

HI96785 nešiojamasis mikroprocesorinis analizatorius matuoja medaus šviesos pralaidumo procentą, palyginti su analitinio reagento klasės gliceroliu. Pralaidumo vertė leidžia nustatyti medaus Pfundo klasę. Prietaisas tiesiogiai rodo matavimo rezultatą, išreikštą mm Pfundo.
Matavimai atliekami naudojant suderintas kvadratines optines kiuvetes, kurių šviesos kelias yra 10 mm.
Ekrano kodai padeda vartotojui atlikti įprastas operacijas.
Matuokliai turi automatinio išjungimo funkciją, kuri išjungs prietaisą po 10 minučių nenaudojimo.

SVARBA IR NAUDOJIMAS

Medaus spalva natūraliai skiriasi įvairiais atspalviais, nuo šviesiai geltonos iki gintaro, tamsiai gintaro ir juodos spalvos kraštutiniais atvejais; kartais gali pasitaikyti ir žalių arba raudonų atspalvių.
Neapdoroto medaus spalva priklauso nuo botaninės kilmės: dėl šios priežasties spalva yra labai svarbi apibrėžiant ir komerciškai klasifikuojant vienarūšius medus. Medus tamsėja su amžiumi, o kiti spalvos pokyčiai gali atsirasti dėl bitininko įsikišimų ir dėl skirtingų konservavimo būdų (pvz.: senų korių naudojimas, kontaktas su metalais, aukšta temperatūra, ekspozicija šviesai ir kt.).
Pagrindinė komercinio medaus klasifikavimo charakteristika yra spalva. Spalvų klasės išreiškiamos milimetrais (mm) Pfundo skalėmis, palyginti su analitinės klasės glicerolio standartine nuoroda. 1 lentelėje pateikiama USDA klasifikacija medaus mėginiams ir susijusios mm Pfundo vertės.
2 lentelėje parodyta skirtingų vienarūšių medų spalva: duomenys gauti iš statistinio medaus mėginių rinkinio. Lentelėje kiekvienam medaus tipui pateikiama: vidutinė spalvos vertė, standartinis nuokrypis ir minimalios bei maksimalios išmatuotos vertės.

1 lentelė

2 lentelė

REKOMENDACIJOS VARTOTOJAMS

Prieš naudodami šiuos produktus, įsitikinkite, kad jie visiškai tinka jūsų konkrečiai paskirčiai ir aplinkai, kurioje jie naudojami.
Šių prietaisų veikimas gali sukelti nepriimtinus trukdžius kitai elektroninei įrangai, todėl operatorius turi imtis visų būtinų priemonių trukdžiams pašalinti.
Bet koks vartotojo įvestas tiekiamoje įrangoje pakeitimas gali pabloginti prietaiso EMS veikimą.
Kad išvengtumėte pažeidimų ar nudegimų, nedėkite prietaiso į mikrobangų krosnelę. Dėl jūsų ir prietaiso saugumo nenaudokite ir nelaikykite prietaiso pavojingoje aplinkoje.

PRIEDAI

GARANTIJA

HI96785 suteikiama dvejų metų garantija dėl gamybos ir medžiagų defektų, kai jis naudojamas pagal paskirtį ir prižiūrimas pagal instrukcijas.
Ši garantija apima tik nemokamą remontą arba pakeitimą.
Žala dėl nelaimingo atsitikimo, netinkamo naudojimo, klastojimo ar nepriežiūros nėra padengiama.
Jei reikalingas aptarnavimas, susisiekite su vietiniu Hanna Instruments biuru. Jei galioja garantija, praneškite modelio numerį, pirkimo datą, serijos numerį ir gedimo pobūdį. Jei remontui garantija netaikoma, jums bus pranešta apie patirtus mokesčius.
Jei prietaisą reikia grąžinti Hanna Instruments, pirmiausia gaukite grąžintų prekių leidimo numerį iš klientų aptarnavimo skyriaus ir tada atsiųskite jį iš anksto apmokėję siuntimo išlaidas. Siųsdami bet kurį prietaisą, įsitikinkite, kad jis tinkamai supakuotas, kad būtų visiškai apsaugotas.
Norėdami patvirtinti savo garantiją, užpildykite ir grąžinkite pridėtą garantijos kortelę per 14 dienų nuo pirkimo datos.

Hanna Instruments pasilieka teisę be išankstinio įspėjimo keisti savo gaminių dizainą, konstrukciją ar išvaizdą.
Visos teisės saugomos. Draudžiama atgaminti visą ar dalį be raštiško autorių teisių savininko, Hanna Instruments Inc., Woonsocket,
Rhode Island, 02895, USA, sutikimo

MATAVIMO PROCEDŪRA

Matavimas

1. Įjunkite matuoklį paspausdami ON/OFF (įjungti/išjungti).


2. Kai trumpai suskamba pyptelėjimas ir LCD ekrane rodomi brūkšneliai, matuoklis yra paruoštas. Mirksintis "CAL" rodo, kad prietaisą pirmiausia reikia sukalibruoti.


3. Užpildykite vieną kiuvetę 4 mL glicerolio, iki 5 mm (0,2") žemiau krašto. Tai yra glicerolio standartinis etalonas.


4. Įdėkite kiuvetę į laikiklį, atkreipdami dėmesį į šviesos kryptį, nurodytą rodykle ant prietaiso. Tada uždėkite šviesos skydo dangtelį ir įsitikinkite, kad dangtelio įpjova yra tvirtai įstatyta į griovelį.


5. Paspauskite CAL (kalibruoti) ir ekrane pasirodys lempos, kiuvetės ir detektoriaus piktogramos, priklausomai nuo matavimo fazės.


6. Po kelių sekundžių ekrane pasirodys "-0.0-". Matuoklis dabar sukalibruotas ir paruoštas matavimui.


7. Išimkite kiuvetę.
8. Įpilkite į antrą švarią kiuvetę apie 4 mL medaus, iki 5 mm (0,2") žemiau krašto. Tai yra mėginys.


9. Įdėkite mėginio kiuvetę į laikiklį, atkreipdami dėmesį į šviesos kryptį, nurodytą rodykle ant prietaiso. Tada uždėkite šviesos skydo dangtelį ir įsitikinkite, kad dangtelio įpjova yra tvirtai įstatyta į griovelį.


10. Paspauskite READ (skaityti) ir ekrane pasirodys lempos, kiuvetės ir detektoriaus piktogramos, priklausomai nuo matavimo fazės.


11. Matavimo pabaigoje prietaisas tiesiogiai parodo medaus spalvos intensyvumo vertę, išreikštą mm Pfund, palyginti su analitinės klasės gliceroliu (fiksuota nulinė mm Pfund vertė).


TRIKDŽIAI
Trikdžius gali sukelti oro burbuliukai arba drumstumas mėginyje. Subraižytos arba nešvarios kiuvetės taip pat turės įtakos rodmenims. Prieš naudodami visada patikrinkite kiuvečių skaidrumą.

KLAIDOS IR ĮSPĖJIMAI

Kalibravimo rodmuo

Šviesa per stipri: Yra per daug šviesos, kad būtų galima atlikti matavimą. Patikrinkite kalibravimo kiuvetės paruošimą.

Šviesa per silpna: Yra nepakankamai šviesos, kad būtų galima atlikti matavimą. Patikrinkite kalibravimo kiuvetės paruošimą.

Nėra šviesos: Prietaisas negali sureguliuoti šviesos lygio. Patikrinkite, ar kalibravimo kiuvetėje nėra nuolaužų.

Mėginio rodmuo:

Apverstos kiuvetės: Mėginio ir kalibravimo kiuvetės yra apverstos.

CAL: Kalibravimo rodmuo nebuvo paimtas. Vykdykite matavimo procedūros instrukcijas, kad sukalibruotumėte matuoklį.

Žemiau diapazono: Mirksintis "0" rodo, kad mėginys sugeria mažiau šviesos nei kalibravimo etalonas. Patikrinkite procedūrą ir iš naujo sukalibruokite prietaisą.

Virš diapazono: Mirksinti maksimalios koncentracijos vertė rodo, kad viršijamas diapazonas (abiem bangų ilgiais). Mėginio koncentracija viršija užprogramuotą diapazoną.

Mirksinti vertė, mažesnė už maksimalią koncentraciją (pvz., "120"), rodo, kad viršijamas diapazonas vienu bangos ilgiu. Rodoma koncentracijos vertė (pvz., "120") yra rodmuo, gautas kitu bangos ilgiu.

Kitos klaidos ir įspėjimai:

Dangtelio klaida: Pasirodo, kai į analizės kamerą patenka išorinė šviesa. Įsitikinkite, kad yra šviesos skydo dangtelis.

Lempos aušinimas: Prietaisas laukia, kol lempa atvės.

Baterija išsikrovusi: Bateriją reikia greitai pakeisti.

Baterija išsikrovusi: Tai rodo, kad baterija yra išsikrovusi ir ją reikia pakeisti. Kai rodomas šis indikatorius, normalus prietaiso veikimas bus nutrauktas. Pakeiskite bateriją ir iš naujo paleiskite matuoklį.

AKUMULIATORIAUS VALDYMAS

Norint taupyti akumuliatorių, prietaisas išsijungia po 10 minučių nenaudojimo matavimo režime ir po 1 valandos nenaudojimo kalibravimo režime.
Jei prieš automatinį išsijungimą buvo rodomas tinkamas matavimas, vertė rodoma, kai prietaisas įjungiamas. Mirksintis "ZERO" ("Nulis") reiškia, kad reikia atlikti naują nulinimą.
Vienos naujos baterijos užtenka maždaug 750 matavimų, priklausomai nuo šviesos lygio.
Likusi akumuliatoriaus talpa įvertinama prietaiso paleidimo metu ir po kiekvieno matavimo.
Prietaisas rodo akumuliatoriaus indikatorių su trimis lygiais taip:

• 3 linijos rodo 100% talpos
• 2 linijos rodo 66% talpos
• 1 linija rodo 33% talpos
• Akumuliatoriaus piktograma mirksi, jei talpa yra mažesnė nei 10%.

Jei akumuliatorius išsikrovęs ir tikslūs matavimai nebegali būti atliekami, prietaisas rodo "dEAd bAtt" ("išsikrovęs akumuliatorius") ir išsijungia.
Norint iš naujo paleisti prietaisą, akumuliatorių reikia pakeisti nauju.
Norėdami pakeisti prietaiso akumuliatorių, atlikite šiuos veiksmus:

• Išjunkite prietaisą paspausdami ON/OFF (ĮJUNGTI/IŠJUNGTI).
• Apverskite prietaisą aukštyn kojomis ir nuimkite akumuliatoriaus dangtelį, pasukdami jį prieš laikrodžio rodyklę.


• Išimkite akumuliatorių iš jo vietos ir pakeiskite jį nauju.
• Įdėkite atgal akumuliatoriaus dangtelį ir pasukite jį pagal laikrodžio rodyklę, kad uždarytumėte.

Norėdami gauti daugiau informacijos apie "Hanna Instruments" ir mūsų produktus, apsilankykite www.hannainst.com.
Norėdami gauti techninę pagalbą, susisiekite su vietiniu "Hanna Instruments" biuru arba rašykite mums el. paštu tech@hannainst.com
Raskite savo vietinį "Hanna Instruments" biurą adresu www.hannainst.com.
