PIRMINIS PATIKRINIMAS

Išimkite prietaisą iš pakavimo medžiagos ir atidžiai apžiūrėkite, ar transportavimo metu nebuvo padaryta jokių pažeidimų. Jei yra kokių nors pažeidimų, praneškite savo pardavėjui.

Kiekvienas jonų specifinis matuoklis tiekiamas su:

9V baterija
Dvi mėginių kiuvetės ir dangteliai
Vienas transportavimo dangtelis

Pastaba: išsaugokite visą pakavimo medžiagą, kol neįsitikinsite, kad prietaisas veikia tinkamai. Bet kokia sugedusi prekė turi būti grąžinta originalioje pakuotėje.

BENDRA INFORMACIJA

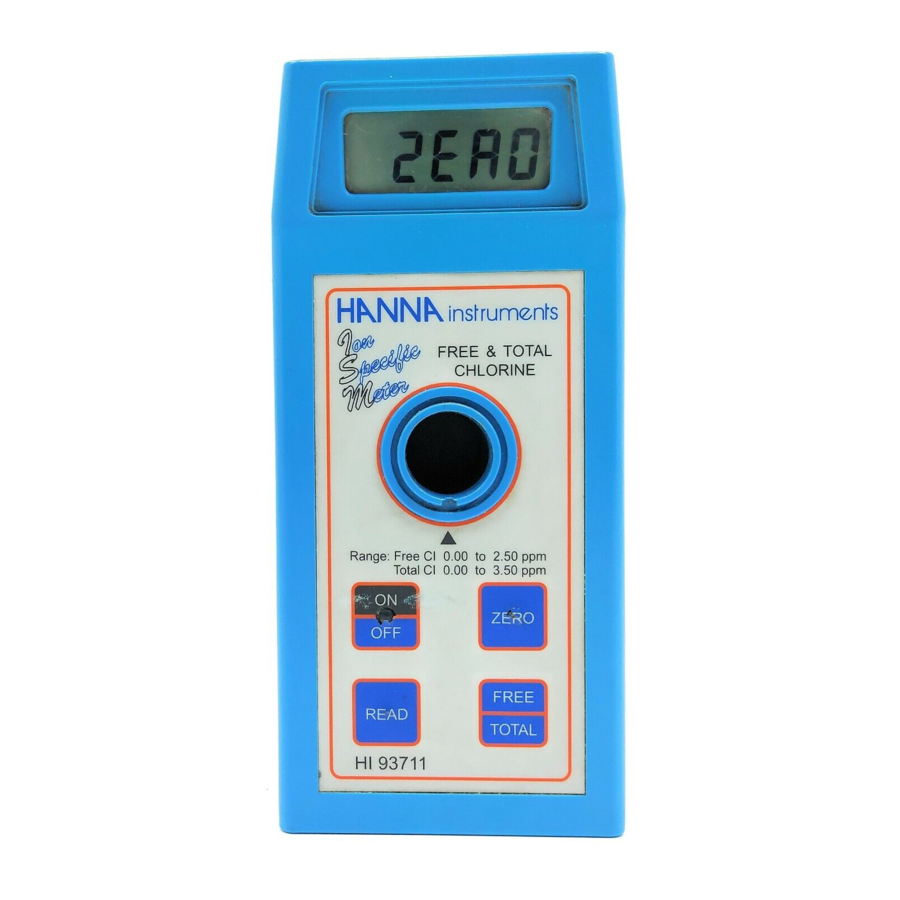

HI 93711 matuoklis matuoja laisvojo ir bendrojo chloro (Cl₂) kiekį vandenyje ir nuotekose.
Matuoklis naudoja išskirtinę teigiamo fiksavimo sistemą, užtikrinančią, kad kiuvetė kiekvieną kartą būtų toje pačioje vietoje, kai ji įdedama į matavimo celę.
Reagentai yra skystos ir miltelių pavidalo ir tiekiami buteliuose bei paketuose. Reagento kiekis yra tiksliai dozuojamas, siekiant užtikrinti maksimalų pakartojamumą.
Ekrano kodai padeda vartotojui atliekant įprastas operacijas.
Matuokliai turi automatinio išsijungimo funkciją, kuri išjungs prietaisą po 10 minučių nenaudojimo.

SPECIFIKACIJOS

Diapazonas	Laisvasis Cl₂ 0,00–2,50 mg/l
Diapazonas	Bendrasis Cl₂ 0,00–3,50 mg/l
Skiriamoji geba	0,01 mg/l
Tikslumas	±0,03 mg/l ± 3 % rodmens
Tipinis EMC nuokrypis	±0,01 mg/l
Šviesos šaltinis	Šviesos diodas @ 555 nm
Metodas	EPA rekomenduojamo DPD metodo 330.5 adaptacija. Chloro ir DPD reagento reakcija mėginyje sukelia rausvą atspalvį.
Šviesos detektorius	Silicio fotocelė
Aplinka	0–50 °C (32–122 °F); maks. 95 % santykinė oro drėgmė be kondensacijos
Baterijos tipas/veikimo trukmė	1 x 9 voltų/40 valandų
Automatinis išsijungimas	Po 10 min. nenaudojimo
Matmenys	80 x 83 x 46 mm (7,1 x 3,3 x 1,8 colio)
Svoris	290 g (10 uncijų).

REIKALINGI REAGENTAI

MILTELIAI:
Kodas	Vienetas	Aprašymas	Kiekis
HI 93701-0	Laisvasis Cl₂	DPD	1 pakelis
HI 93711-0	Bendrasis Cl₂	DPD	1 pakelis
SKYSTIS:
Kodas	Vienetas	Aprašymas	Kiekis
HI 93701A-T	Laisvasis ir bendrasis Cl₂	DPD1 indikatorius	3 lašai
HI 93701B-T	Laisvasis ir bendrasis Cl₂	DPD1 buferis	3 lašai
HI 93701C	Tik Cl₂bendrasis	DPD3 tirpalas	1 lašas

EKRANO KODŲ VADOVAS

	Tai rodo, kad matuoklis yra parengties būsenoje ir galima atlikti nulinimą.
	Vyksta mėginių ėmimas. Šis raginimas pasirodo kiekvieną kartą, kai matuoklis atlieka matavimą.
	Tai rodo, kad matuoklis yra nulinės būsenos ir galima atlikti matavimą.
	Nulinis rodmuo nebuvo paimtas. Prieš įpilant reagento įdėkite mėginį ir paspauskite ZERO (NULIS).
	Pagal diapazoną. Mirksintis "0.00" rodo, kad mėginys sugeria mažiau šviesos nei nulinė nuoroda. Patikrinkite procedūrą ir įsitikinkite, kad naudojate tą pačią kiuvetę nuorodai (nuliui) ir matavimui.
	Virš diapazono. Mirksinti vertė, didesnė už didžiausią nuskaitomą koncentraciją (žr. specifikacijas), rodo, kad mėginys sugeria per daug šviesos, o tai reiškia, kad koncentracija yra per didelė. Praskieskite mėginį.
	Šviesa virš diapazono. Kiuvetė įdėta netinkamai ir per daug aplinkos šviesos pasiekia detektorių. Jei dangtelis tinkamai įdėtas, susisiekite su savo pardavėju arba artimiausiu Hanna klientų aptarnavimo centru.
	Šviesa pagal diapazoną. Nulinis mėginys yra per tamsus tinkamam nulinimui. Jei taip nėra, susisiekite su savo pardavėju arba artimiausiu Hanna klientų aptarnavimo centru.
	"V" rodo, kad baterijos įtampa mažėja ir ją reikia pakeisti.
	Tai rodo, kad baterija išsikrovė ir ją reikia pakeisti. Pastaba: kai tik pasirodys šis rodmuo, matuoklis užsiblokuos. Norėdami paleisti iš naujo, pakeiskite bateriją.

NAUDOJIMO VADOVAS

MATAVIMO PROCEDŪRA

Įjunkite matuoklį paspausdami ON/OFF (ĮJUNGTI/IŠJUNGTI).
Kai LCD ekrane rodoma "- - -", jis yra paruoštas.
Pasirinkite laisvąjį arba bendrąjį chlorą paspausdami FREE/TOTAL (LAISVASIS/BENDRASIS). Dešiniajame kampe pasirodys "I" arba "C", atitinkamai nurodantys laisvąjį arba bendrąjį chlorą.
Užpildykite kiuvetę 10 ml nereagavusio mėginio iki žymos ir uždėkite dangtelį.
Įdėkite kiuvetę į laikiklį ir įsitikinkite, kad dangtelio įpjova yra tvirtai įstatyta į griovelį.
Paspauskite ZERO (NULIS) ir ekrane pasirodys "SIP".
Palaukite kelias sekundes ir ekrane pasirodys "-0.0-".
Dabar matuoklis yra nulinis ir paruoštas matavimui.
Išimkite kiuvetę

Miltelių reagentų procedūra

Į kiuvetę įpilkite specifinio testo reagento:
Laisvasis chloras: 1 pakelis DPD laisvojo chloro reagento

Bendrasis chloras: 1 pakelis DPD bendrojo chloro reagento.
Uždėkite dangtelį ir švelniai purtykite 20 sekundžių (arba 2 minutes jūros vandens analizės atveju).
Įdėkite kiuvetę atgal į laikiklį ir įsitikinkite, kad dangtelio įpjova yra tvirtai įstatyta į griovelį.
Palaukite 1 minutę laisvojo chloro atveju arba 2 minutes ir 30 sekundžių bendrojo chloro atveju, tada paspauskite READ (SKAITYTI). Matavimo metu ekrane bus rodoma "SIP".
Prietaisas tiesiogiai rodo laisvojo arba bendrojo chloro koncentraciją mg/l skystųjų kristalų ekrane.

Skystų reagentų procedūra

Į tuščią kiuvetę įpilkite 3 lašus HI 93701A-T DPD1 indikatoriaus, 3 lašus HI 93701B-T DPD1 buferio ir tik bendrojo chloro matavimo atveju taip pat įpilkite 1 lašą HI 93701C DPD tirpalo. Švelniai sukite, kad sumaišytumėte, ir nedelsdami įpilkite 10 ml nereagavusio mėginio. Uždėkite dangtelį ir vėl švelniai pakratykite.
Įdėkite kiuvetę atgal į prietaisą.
Palaukite 1 minutę laisvojo chloro atveju arba 2 minutes ir 30 sekundžių bendrojo chloro atveju, tada paspauskite READ (SKAITYTI). Matavimo metu ekrane bus rodoma "SIP".
Prietaisas tiesiogiai rodo laisvojo arba bendrojo chloro koncentraciją mg/l skystųjų kristalų ekrane.

Pastaba: laisvasis ir bendrasis chloras turi būti matuojami atskirai su šviežiais nereagavusiais mėginiais, laikantis aukščiau pateiktos procedūros, jei prašoma abiejų verčių.

TRIKDŽIAI

Trikdžius gali sukelti:
Bromas Jodas
Fluoras Ozonas
Oksiduotas manganas ir chromas

Šarmingumas, didesnis nei 250 mg/l, arba rūgštingumas, didesnis nei 150 mg/l, patikimai nesukurs viso spalvos kiekio arba jis gali greitai išblukti. Norėdami tai išspręsti, neutralizuokite mėginį praskiestu HCl arba NaOH.

Jei vandens kietumas didesnis nei 500 mg/l CaCO₃, pakratykite mėginį maždaug 1 minutę po to, kai įpilate miltelių reagento.

PATARIMAI, KAIP TIKSLIAI PAMATUOTI

Bandymo metu reikia atidžiai laikytis toliau išvardytų nurodymų, kad būtų užtikrintas geriausias tikslumas.

Nelieskite kiuvetės sienelių rankomis.
Norint išlaikyti tas pačias sąlygas nulinimo ir matavimo etapais, būtina uždaryti kiuvetę, kad būtų išvengta bet kokios taršos.
Neleiskite bandinio mėginiui stovėti per ilgai po to, kai įpilamas reagentas, kitaip bus prarastas tikslumas.
Kai kiuvetė įdedama į matavimo celę, ji turi būti visiškai be pirštų atspaudų, aliejaus ar nešvarumų. Prieš įdėdami kruopščiai nuvalykite ją HI 731318 arba audiniu, nepaliekančiu pūkelių.
Svarbu, kad mėginyje nebūtų jokių nuolaužų. Tai sugadintų rodmenis.
Galima atlikti kelis rodmenis iš eilės, tačiau rekomenduojama kiekvienam mėginiui paimti nulinį rodmenį ir nulinimui bei matavimui naudoti tą pačią kiuvetę.
Svarbu išmesti mėginį iškart po to, kai paimamas rodmuo, nes stiklas gali būti visam laikui suteptas.
Kratant kiuvetę mėginyje gali susidaryti burbuliukai, dėl kurių rodmenys bus didesni. Norėdami gauti tikslius matavimus, pašalinkite tokius burbuliukus sukdami arba švelniai bakstelėdami buteliuką.
Visas šiame vadove nurodytas reakcijos laikas yra susijęs su 20 °C (68 °F). Paprastai tariant, jie turėtų būti padvigubinti esant 10 °C (50 °F) ir perpus sumažinti esant 30 °C (86 °F).

PRIEDAI

REAGENTŲ RINKINIAI
HI 93701-01	Reagentai 100 laisvojo chloro tyrimų (milteliai)
HI 93701-03	Reagentai 300 laisvojo chloro tyrimų (milteliai)
HI 93711-01	Reagentai 100 bendrojo chloro tyrimų (milteliai)
HI 93711-03	Reagentai 300 bendrojo chloro tyrimų (milteliai)
HI 93701-T	Reagentai 300 chloro tyrimų (skystis)
KITI PRIEDAI
HI 710009	Mėlynas guminis apvalkalas
HI 710010	Oranžinis guminis apvalkalas
HI 721310	9V baterija (10 vnt.)
HI 731318	Audinys kiuvetėms valyti (4 vnt.)
HI 731321	Stiklinės kiuvetės (4 vnt.)
HI 731325	Dangteliai kiuvetėms (4 vnt.)
HI 93703-50	Kiuvetės valymo tirpalas (230 ml).
