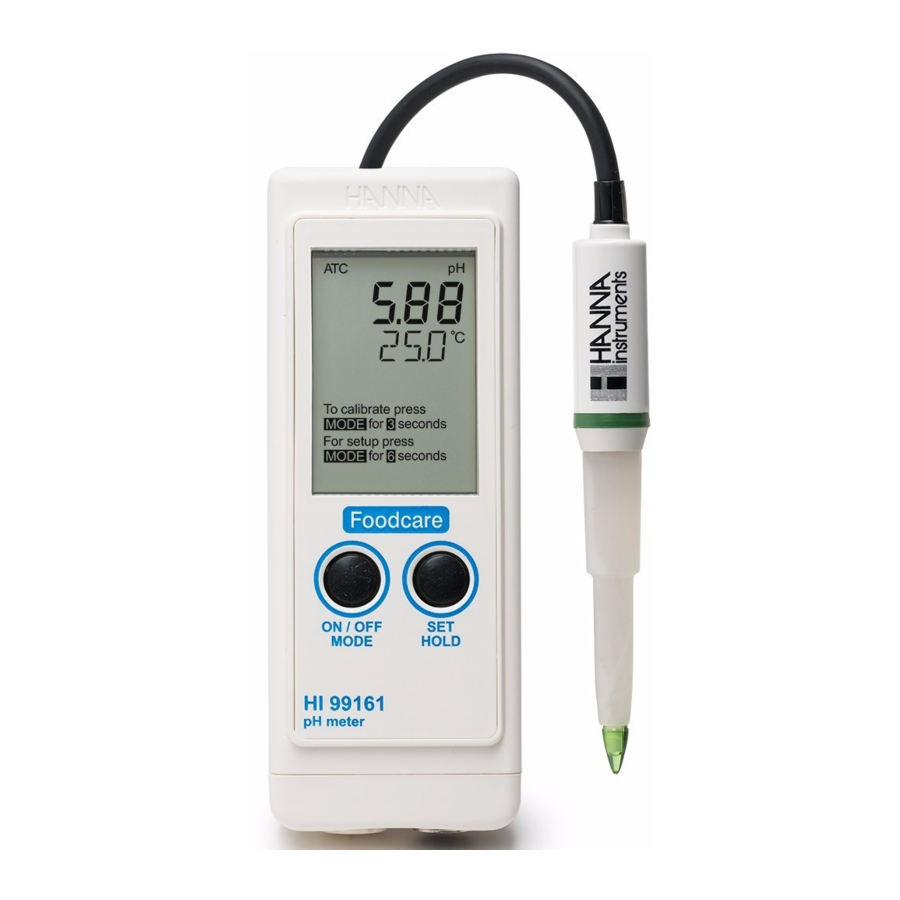

Hanna Instruments HI 99161 - Vandeniui atsparus PH matuoklio vadovas
ĮVADAS
Matuoklis tiekiamas su pH elektrodu, specialiai sukurtu naudoti maisto sektoriuje.
FC 202D pH elektrodas su įmontuotu temperatūros jutikliu, pasižymi tvirtu, lengvai valomu PVDF korpusu su stipriu kūginiu galiuku, idealiai tinkančiu matavimams pusiau kietose medžiagose, tokiose kaip mėsa ir sūriai. Elektrodas taip pat tiekiamas su laisvos difuzijos movos tipo etalonine jungtimi, kuri apsaugo nuo tipinių užsikimšimo problemų klampiose skysčiuose, tokiuose kaip pienas ar pagardai.
SPECIFIKACIJOS
| Diapazonas | 0,00–14,00 pH 0,0–60,0°C / 32,0–140,0°F |
| Skiriamoji geba | 0,01 pH 0,1°C / 0,1°F |
| Tikslumas (@20°C/68°F) | ±0,01 pH ±0,1°C / ±0,2°F |
| Tipinis EMC nuokrypis | ±0,03 pH ±0,5°C / ±1°F |
| Temperatūros kompensavimas | Automatinis, 0–60°C (32–140°F) |
| pH kalibravimas | Automatinis, 1 arba 2 taškų su 2 įsimintų buferių rinkiniais (pH 4,01/7,01/10,01 arba 4,01/6,86/9,18) |
| pH elektrodas | FC202D (pridedamas) |
| Baterijos tipas/veikimo trukmė | 4 x 1,5 V AAA / apytiksl. 1000 valandų |
| Aplinka | 0–50°C (32–122°F); RH 100 % |
| Matmenys | 150x80x36 mm (5,9x3,1x1,4") |
| Svoris | 210 g (7,4 oz.) |
APŽVALGA
NAUDOJIMO VADOVAS
Zondo prijungimas
Prijunkite FC 202D zondą prie DIN lizdo matuoklio viršuje, sulygiuodami kaiščius ir įstumdami kištuką. Priveržkite veržlę, kad užtikrintumėte gerą jungtį. Prieš atlikdami bet kokius matavimus, nuimkite apsauginį dangtelį nuo zondo.
Įrenginio įjungimas ir baterijos būsenos patikrinimas
Paspauskite ir palaikykite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS) mygtuką 2 sekundes. Visos naudojamos LCD segmento dalys matomos kelias sekundes, po to parodomas likusios baterijos veikimo trukmės procentinis rodiklis (pvz., % 100 BATT).
Ekrano užšaldymas
Paspauskite ir palaikykite SET/HOLD (NUSTATYTI/LAIKYTI) mygtuką, kol apatiniame ekrane pasirodys HOLD (LAIKYTI). Rodmuo bus užšaldytas LCD ekrane (pvz., pH 5,73 HOLD (LAIKYTI)).
Norėdami grįžti į įprastą režimą, paspauskite bet kurį mygtuką.
Įrenginio išjungimas
Iš įprasto matavimo režimo paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS). Apatiniame ekrane pasirodys OFF (IŠJUNGTI). Atleiskite mygtuką.
pH MATAVIMAS IR KALIBRAVIMAS
- Prieš naudodami įsitikinkite, kad matuoklis buvo sukalibruotas.
- Jei elektrodas buvo paliktas sausas, pamirkykite jį HI 70300 laikymo tirpale vieną valandą, kad jį vėl suaktyvintumėte.
- Įkiškite zondo galiuką į bandomąjį mėginį.
- Palaukite, kol LCD ekrane išsijungs stabilumo indikatorius.
- LCD ekrane rodoma pH vertė, automatiškai kompensuota pagal temperatūrą, ir mėginio temperatūra.
- Jei matavimai atliekami nuosekliai skirtinguose mėginiuose, kruopščiai nuvalykite zondo galiuką, kad pašalintumėte kryžminį užteršimą. Valymo procedūrai pasirinkite tinkamą Hanna valymo tirpalą (žr. skyrių "Priedai").
pH kalibravimas
- Paspauskite ir palaikykite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS) mygtuką, kol apatiniame ekrane OFF (IŠJUNGTI) bus pakeistas CAL (KALIBRUOTI).
- Atleiskite mygtuką. LCD ekrane rodoma "pH 7.01 USE" (naudoti) arba "pH 6.86 USE" (naudoti) (jei pasirinkote NIST buferių rinkinį).
- Norėdami atlikti vieno taško pH kalibravimą, įdėkite zondą į bet kurį buferį iš pasirinkto buferių rinkinio (pvz., pH 7,01 arba pH 4,01 arba pH 10,01). Matuoklis automatiškai atpažįsta buferio vertę ir 1 sekundę rodo OK (GERAI).
Jei buvo naudojamas pH 7,01 buferis (arba 6,86, jei pasirinkote NIST buferių rinkinį), paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS) mygtuką, kad grįžtumėte į pH matavimo režimą. - Norėdami atlikti dviejų taškų pH kalibravimą, įdėkite zondą į pH 7,01 (arba 6,86, jei pasirinkote NIST buferių rinkinį). LCD ekrane 1 sekundę rodoma atpažinta buferio vertė ir OK (GERAI), o tada "pH 4.01 USE" (naudoti).
Įdėkite zondą į antrą buferinį tirpalą (pH 4,01 arba 10,01, arba, jei naudojate NIST, pH 4,01 arba 9,18). Kai atpažįstamas antras buferis, LCD ekrane 1 sekundę rodoma OK (GERAI) ir matuoklis grįžta į įprastą matavimo režimą.
Atkūrimas į numatytąją kalibraciją
Norėdami išvalyti ankstesnę kalibraciją, paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS) mygtuką įėję į kalibravimo režimą. Apatiniame LCD ekrane 1 sekundę rodoma ESC ir matuoklis grįžta į įprastą matavimo režimą. LCD ekrane dingsta simbolis "CAL" (KALIBRUOTI) ir matuoklis grįžta į numatytąją kalibraciją.
ĮRENGINIO NUSTATYMAS
- Paspauskite ir palaikykite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS) mygtuką maždaug 6 sekundes, kol apatiniame ekrane CAL (KALIBRUOTI) bus pakeistas TEMP (TEMPERATŪRA) ir dabartinis temperatūros vienetas (pvz., TEMP °C). Tada:
- norėdami pasirinkti °C/°F, naudokite SET/HOLD (NUSTATYTI/LAIKYTI) mygtuką. Pasirinkę temperatūros vienetą, paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS), kad įeitumėte į buferių rinkinio pasirinkimo režimą; du kartus paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS), kad grįžtumėte į įprastą matavimo režimą.
- norėdami pakeisti kalibravimo buferių rinkinį, nustatę temperatūros vienetą, matuoklis parodys dabartinį buferių rinkinį: pH 7.01 BUFF (buferis) (4,01/7,01/10,01) arba pH 6.86 BUFF (buferis) (4,01/6,86/9,18). Pakeiskite rinkinį SET/HOLD (NUSTATYTI/LAIKYTI) mygtuku, tada paspauskite ON/OFF/MODE (ĮJUNGTI/IŠJUNGTI/REŽIMAS), kad grįžtumėte į įprastą režimą.
BATERIJOS KEITIMAS
Matuoklis įjungus rodo likusį procentą. Kai baterijos lygis yra žemesnis nei 5%, apatiniame kairiajame LCD ekrano kampe užsidega simbolis, rodantis žemą baterijos būklę. Jei baterijos lygis yra pakankamai žemas, kad sukeltų klaidingus rodmenis, Battery Error Prevention System (BEPS) (baterijos klaidų prevencijos sistema) išjungia matuoklį.
Norėdami pasiekti baterijas, atskirkite priekinę ir galinę matuoklio puses. Atsukite 4 varžtus, esančius matuoklio gale. Nuimkite galinę dalį ir atsargiai pakeiskite visas keturias AAA baterijas, esančias baterijų skyriuje, atkreipdami dėmesį į jų poliškumą.
Vėl pritvirtinkite galinę dalį, įsitikindami, kad tarpinė yra savo vietoje, kad užtikrintumėte vandeniui nepralaidų sandarumą.
GARANTIJA
Visiems Hanna Instruments matuokliams suteikiama dviejų metų garantija dėl gamybos ir medžiagų defektų, kai jie naudojami pagal paskirtį ir prižiūrimi pagal instrukcijas. Zondams suteikiama šešių mėnesių garantija.
Ši garantija apribojama nemokamu remontu arba pakeitimu. Žala dėl nelaimingo atsitikimo, netinkamo naudojimo, klastojimo ar nepakankamos nurodytos priežiūros nepadengiama.
Jei reikia aptarnavimo, susisiekite su pardavėju, iš kurio įsigijote prietaisą. Jei galioja garantija, praneškite modelio numerį, pirkimo datą, serijos numerį ir problemos pobūdį. Jei remontas neapima garantijos, jums bus pranešta apie patirtus mokesčius. Jei prietaisą reikia grąžinti į Hanna Instruments, pirmiausia gaukite grąžintų prekių leidimo numerį iš klientų aptarnavimo skyriaus ir tada atsiųskite jį iš anksto apmokėjus siuntimo išlaidas. Siųsdami bet kurį prietaisą, įsitikinkite, kad jis tinkamai supakuotas, kad būtų visiškai apsaugotas.
PRIEDAI
| FC 202D | pH elektrodas su įmontuotu temperatūros jutikliu, DIN jungtis, 1 m kabelis (3,3'), PVDF korpusas ir kūginis galiukas, skirtas naudoti maisto pramonėje |
| HI 7004L | pH 4,01 buferinis tirpalas, 500 mL buteliukas |
| HI 7006L | pH 6,86 buferinis tirpalas, 500 mL buteliukas |
| HI 7007L | pH 7,01 buferinis tirpalas, 500 mL buteliukas |
| HI 7009L | pH 9,18 buferinis tirpalas, 500 mL buteliukas |
| HI 7010L | pH 10,01 buferinis tirpalas, 500 mL buteliukas |
| HI 70300L | Elektrodo laikymo tirpalas, 500 mL buteliukas |
| HI 7061L | Bendrosios paskirties valymo tirpalas, 500 mL buteliukas |
| HI 70630L | Rūgštinis valymo tirpalas mėsos riebalams ir taukams, 500 mL buteliukas |
| HI 70631L | Šarminis valymo tirpalas mėsos riebalams ir taukams, 500 mL buteliukas |
| HI 70632L | Valymo ir dezinfekavimo tirpalas kraujo produktams, 500 mL buteliukas |
| HI 70640L | Valymo tirpalas pieno nuosėdoms, 500 mL buteliukas |
| HI 70641L | Valymo ir dezinfekavimo tirpalas pieno produktams, 500 mL buteliukas |
| HI 70642L | Valymo tirpalas sūrio nuosėdoms, 500 mL buteliukas |
| HI 710007 | Mėlynas smūgiams atsparus guminis apvalkalas |
| HI 710008 | Oranžinis smūgiams atsparus guminis apvalkalas |
| HI 721312 | Tvirtas nešiojimo dėklas |
HI 99161 tiekiamas su FC 202D pH elektrodu, pH 4 ir pH 7 buferiniais paketais, HI 700642 valymo tirpalu (2 x 20 mL), baterijomis, tvirtu nešiojimo dėklu ir instrukcijomis.
HI 99161 atitinka CE direktyvas.
